Beschrijving
De ASRock X370 Gaming X is een micro-ATX moederbord ontworpen voor AMD AM4-processors en gebaseerd op de X370-chipset.. Het bord ondersteunt AMD Ryzen-processors van de Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series met AM4-socket, inclusief Ryzen met geïntegreerde Radeon Graphics.
Het moederbord biedt ruimte voor maximaal 64 GB DDR4-geheugen en heeft twee M.2-slots, waarvan één met PCIe Gen3 x4-ondersteuning voor snelle opslag. Daarnaast beschikt het over meerdere beeldschermuitgangen, zoals HDMI, DVI-D en VGA, mits gebruikt met een processor met geïntegreerde grafische ondersteuning. Dankzij Gigabit LAN, 7.1-kanaals audio en diverse USB-aansluitingen is het een uitstekende keuze voor veelzijdige systemen.
Klik hier voor de processoren die worden ondersteund.
Klik hier voor de drivers
Product: ASRock X370 Gaming X
Socket: AMD AM4
Categorie: moederborden
Merk: ASRock
Staat: Refurbished – BIOS bijgewerkt naar de nieuwste versie
EAN: 4717677333589
SKU: 90-MXB5M0-A0UAYZ
Garantie: 6 maanden
Inhoud pakket:
– Moederbord (ASRock X370 Gaming X)
– I/O-Shield (blikken achterplaatje)
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
Gaming Armor
Power
– Hi-Density Power Connectors (24 pin en 8 pin)
Geheugen
– 15μ Gouden Contacten in DIMM Slots
VGA Kaart
– 15μ Gouden Contacten in VGA PCIe Slot (PCIE2)
Internet
– Intel® LAN
Koeling
– XXL Aluminium Alloy Heatsink
Audio
– Creative Sound Blaster™ Cinema 3
Unieke Kenmerken
ASRock Super Alloy
– XXL Aluminium Alloy Heatsink
– Premium 45A Power Choke
– Nichicon 12K Black Caps (100% Japanse high-quality geleidingspolymeer condensatoren)
– I/O Armor
– Matte Zwarte PCB
– High Density Glass Fabric PCB
– 2oz Copper PCB
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt AMD Socket AM4 A-Series APUs (Bristol Ridge) en Ryzen Series CPU’s (Matisse, Picasso, Summit Ridge, Raven Ridge en Pinnacle Ridge)
– Digi Power ontwerp
– 12 Power Phase ontwerp
Chipset
– AMD Promontory X370
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 4 x DDR4 DIMM Slots
– AMD Ryzen series CPU’s (Matisse) ondersteunen DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen series CPU’s (Pinnacle Ridge) ondersteunen DDR4 2933+(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen series CPU’s (Picasso) ondersteunen DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered geheugen*
– AMD Ryzen series CPU’s (Summit Ridge) ondersteunen DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen series CPU’s (Raven Ridge) ondersteunen DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered geheugen*
– AMD 7de Gen A-Series APUs ondersteunen DDR4 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– Max. capaciteit van systeemgeheugen: 64GB**
– 15μ Gouden Contacten in DIMM Slots
*Voor Ryzen Series CPU’s (Picasso en Raven Ridge), ECC wordt alleen ondersteund met PRO CPU’s.
Raadpleeg onderstaande tabel voor maximale DDR4 UDIMM frequentie ondersteuning.
**Door de beperking van het besturingssysteem kan de daadwerkelijke geheugengrootte minder dan 4GB zijn voor reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met GUI-ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 5.1 wake-up events conformiteit
– Ondersteunt jumperfree
– SMBIOS 2.3 ondersteuning
– CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-aanpassing
Grafische Output
– Geïntegreerde AMD Radeon™ Vega Series Graphics in Ryzen Series APU*
– Geïntegreerde AMD Radeon™ R-Series Graphics in A-series APU*
– DirectX 12, Pixel Shader 5.0
– Standaard gedeeld geheugen 2GB. Max. gedeeld geheugen ondersteunt tot 16GB.**
– Ondersteunt HDMI met max. resolutie tot 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI-poort (Compatibele HDMI-monitor vereist)
– Ondersteunt HDCP 1.4 met HDMI-poort
– Ondersteunt Full HD 1080p Blu-ray (BD) weergave met HDMI-poort
*Werkelijke ondersteuning kan variëren per CPU
**Het Max gedeelde geheugen van 16GB vereist 32GB systeemgeheugen geïnstalleerd.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Protection
– Nichicon Fine Gold Series Audio Caps
– 120dB SNR DAC met Differential Amplifier
– TI® NE5532 Premium Headset Amplifier voor Front Panel Audio Connector (Ondersteunt tot 600 Ohm hoofdtelefoons)
– Pure Power-In
– Direct Drive Technologie
– PCB Isolate Shielding
– Impedantie Sensing op Rear Out poort
– Individuele PCB-lagen voor R/L Audio Kanaal
– Gouden Audio Jacks
– Ondersteunt Creative Sound Blaster™ Cinema 3
LAN
– Gigabit LAN 10/100/1000 Mb/s
– GigaLAN Intel® I211AT
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssleuven
AMD Ryzen series CPU’s (Matisse, Summit Ridge en Pinnacle Ridge)
– 2 x PCI Express 3.0 x16 Slots (enkele bij x16 (PCIE2); dual bij x8 (PCIE2) / x8 (PCIE4))*
AMD 7de A-Series APUs
– 1 x PCI Express 3.0 x16 Slot (enkele bij x8 (PCIE2))*
AMD Ryzen series CPU’s (Picasso, Raven Ridge)
– 1 x PCI Express 3.0 x16 Slot (enkele bij x8 (PCIE2))*
AMD Athlon series CPU’s
– 1 x PCI Express 3.0 x16 Slot (enkele bij x4 (PCIE2))*
– 4 x PCI Express 2.0 x1 Slots
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™**
– Ondersteunt NVIDIA® Quad SLI™ en SLI™**
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi module
– 15μ Gouden Contacten in VGA PCIe Slot (PCIE2)
*Ondersteunt NVMe SSD als opstartschijven
**Deze functie wordt alleen ondersteund met Ryzen Series CPU’s (Matisse, Summit Ridge en Pinnacle Ridge).
Opslag
– 6 x SATA3 6.0 Gb/s Connectors, ondersteunt RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s) (met Matisse, Picasso, Summit Ridge, Raven Ridge en Pinnacle Ridge) of Gen3 x2 (16 Gb/s) (met A-Series APU en Athlon series APU)*
– 1 x M.2 Socket (M2_2), ondersteunt M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen2 x2 (10 Gb/s)*
*Ondersteunt ASRock U.2 Kit
Ondersteunt NVMe SSD als opstartschijven
Aansluitingen
– 1 x COM Port Header
– 1 x TPM Header
– 1 x Power LED en Speaker Header
– 1 x AMD Fan LED Header*
– 2 x RGB LED Headers*
– 1 x CPU Fan Connector (4-pin)**
– 1 x CPU Optioneel/Waterpomp Fan Connector (4-pin) (Smart Fan Speed Control)***
– 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
– 1 x Chassis Optioneel/Waterpomp Fan Connector (4-pin) (Smart Fan Speed Control)****
– 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector
– 1 x AMD LED Fan USB Header
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD Bescherming)
– 2 x USB 3.1 Gen1 Headers (Ondersteunt 4 USB 3.1 Gen1 poorten) (Ondersteunt ESD Bescherming)
– 1 x Dr. Debug met LED
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
De AMD Fan LED Header ondersteunt LED-strips met een maximale belasting van 3A (36W) en een lengte tot 2,5M.
**De CPU Fan Connector ondersteunt de CPU-fan met een maximum van 1A (12W) fanvermogen.
***De CPU Optioneel/Waterpomp Fan ondersteunt de waterkoelerfan met een maximum van 1,5A (18W) fanvermogen.
****De Chassis Optioneel/Waterpomp Fan ondersteunt de waterkoelerfan met een maximum van 1,5A (18W) fanvermogen.
CHA_FAN2 kan automatisch detecteren of er een 3-pin of 4-pin fan in gebruik is.

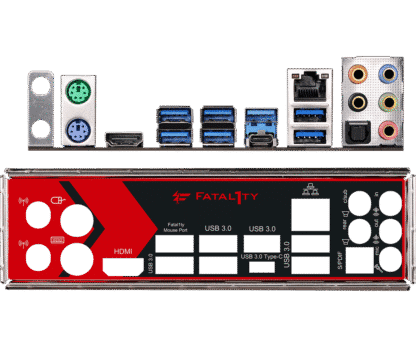

Achterpaneel I/O
– 2 x Antenne Poorten
– 1 x PS/2 Muispoort
– 1 x PS/2 Toetsenbordpoort
– 1 x HDMI Poort
– 1 x Optische SPDIF Uitpoort
– 1 x USB 3.1 Gen1 Type-A Poort (Ondersteunt ESD Bescherming)
– 1 x USB 3.1 Gen1 Type-C Poort (Ondersteunt ESD Bescherming)
– 6 x USB 3.1 Gen1 Poorten (Ondersteunt ESD Bescherming)*
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Achter Speakers / Centraal / Bass / Line in / Front Speakers / Microfoon (Gouden Audio Jacks)
*1 x Fatal1ty Muispoort (USB 3.1 Gen1) is inbegrepen
Software en UEFI
Software
– ASRock F-Stream
– ASRock RGB LED
– ASRock Key Master
– ASRock APP Charger
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer
*Deze tools kunnen gedownload worden via ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– Temperatuursensor: CPU, CPU Optioneel/Waterpomp, Chassis, Chassis Optioneel/Waterpomp Fans
– Fan Tachometer: CPU, CPU Optioneel/Waterpomp, Chassis, Chassis Optioneel/Waterpomp Fans
– Stille Fan (Automatische aanpassing van de snelheid van de chassis-fan op basis van de CPU-temperatuur): CPU, CPU Optioneel/Waterpomp, Chassis, Chassis Optioneel/Waterpomp Fans
– Fan Multi-Snelheidscontrole: CPU, CPU Optioneel/Waterpomp, Chassis, Chassis Optioneel/Waterpomp Fans
– Spanning monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP
Formaat
– ATX Formaat: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
OS
– Microsoft Windows® 10 64-bit / 11 64-bit*
*Bristol Ridge en Summit Ridge ondersteunen Windows® 11 niet officieel.
Certificeringen
– FCC, CE, WHQL
– ErP/EuP klaar (ErP/EuP klaar voeding is vereist)
