Beschrijving
Het ASRock X570M Pro4 AMD AM4 Moederbord is gebasseerd op de X570 chipset en ondersteund AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-series desktop processor.
het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram, verder beschikt de ASRock X570m Pro4 over twee PCI Express 4.0 x16, één PCI Express 4.0 x1 en twee Hyper M.2 sloten. Het moederbord is ook voorzien van acht SATA3 6.0 Gb, zes USB 3.2 Gen1, één USB 3.2 Gen2 Type-A en één USB 3.2 Gen2 Type-C poort.

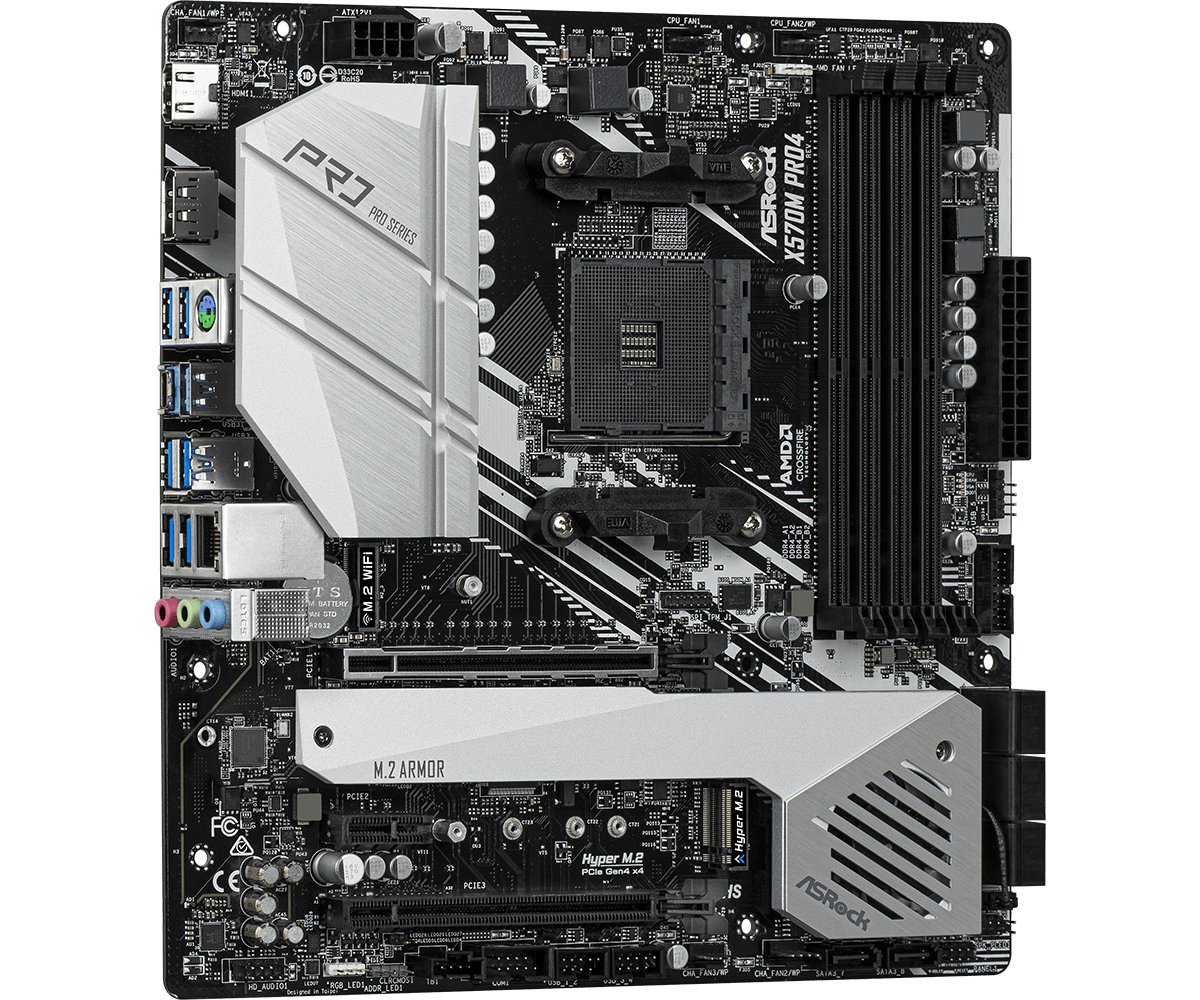

ASRock X570m Pro4
Product:ASRock X570m Pro4
Socket: AMD AM4
Categorie: moederborden
Merk: ASRock
Staat: Refurbished – BIOS geüpdatet naar de nieuwste versie
EAN: 4717677338812
SKU: 90-MXBAS0-A0UAYZ, X570M Pro4
Garantie: 6 maanden
Klik hier voor de ondersteunende CPU’s
Klik hier voor de stuurprogramma’s
pakketinhoud:
- Moederbord (ASRock X570M Pro4)
- IO-Shield (Blikken achterplaatje)
- Geen handleiding
- Geen cd met stuurprogramma’s
- Geen kabels
Specificaties
Unieke Kenmerken
ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– XXL Aluminium Legering Koelpasta
– Premium 50A Voedingsspoel
– Sapphire Black PCB
– Hoge Dichtheid Glasvezel PCB
– 2oz Koper PCB
ASRock Steel Slot Gen4
ASRock Full Coverage M.2 Koelpasta
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock POST Status Checker (PSC)
ASRock Full Spike Bescherming (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Winkel
CPU
– Ondersteunt AMD AM4 Socket Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 en 5000 G-Series Desktop Processors*
– Digi Power ontwerp
– 10 Power Phase ontwerp
*Zie CPU-ondersteuningslijst voor details.
Chipset
– AMD X570
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 4 x DDR4 DIMM Slots
– AMD Ryzen-serie CPU’s (Vermeer) ondersteunen DDR4 4466+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen-serie CPU’s (Matisse) ondersteunen DDR4 4466+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen-serie APU’s (Cezanne) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen-serie APU’s (Renoir) ondersteunen DDR4 4466+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen-serie CPU’s (Pinnacle Ridge) ondersteunen DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen-serie CPU’s (Picasso) ondersteunen DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered geheugen*
– Max. capaciteit van systeemgeheugen: 128GB**
– Ondersteunt Extreme Memory Profile (XMP) geheugenmodules
– 15μ Gouden Contacten in DIMM Slots
*Voor Ryzen Serie APU’s (Picasso, Cezanne en Renoir), wordt ECC alleen ondersteund met PRO CPU’s. Zie onderstaande tabel voor AMD non-XMP geheugenfrequentie-ondersteuning.
Ryzen Serie CPU’s (Vermeer):
Ryzen Serie CPU’s (Matisse):
Ryzen Serie APU’s (Cezanne):
Ryzen Serie APU’s (Renoir):
Ryzen Serie CPU’s (Pinnacle Ridge):
Ryzen Serie CPU’s (Picasso):
SR: Single rank DIMM, 1Rx4 of 1Rx8 op DIMM-module label x=1 of 2
DR: Dual rank DIMM, 2Rx4 of 2Rx8 op DIMM-module label
**Vanwege de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB voor reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 256Mb AMI UEFI Legal BIOS met GUI-ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 5.1 naleving opwekkingsevents
– Ondersteunt jumperfree
– SMBIOS 2.3 ondersteuning
– CPU VCORE, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP Spanning Multi-aanpassing
Grafisch
– Geïntegreerde AMD Radeon™ Vega Serie Grafics in Ryzen Serie APU*
– DirectX 12, Pixel Shader 5.0
– Gedeeld geheugen standaard 2GB. Max Gedeeld geheugen ondersteunt tot 16GB.**
– Dual graphics output: ondersteunt HDMI en DisplayPort 1.2 poorten door onafhankelijke beeldschermcontrollers
– Ondersteunt HDMI 2.0 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt DisplayPort 1.2 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 Poorten (Compatibele HDMI-monitor vereist)
– Ondersteunt HDR (High Dynamic Range) met HDMI 2.0
– Ondersteunt HDCP 2.2 met HDMI 2.0 en DisplayPort 1.2 Poorten
– Ondersteunt 4K Ultra HD (UHD) afspelen met HDMI 2.0 en DisplayPort 1.2 Poorten
– Ondersteunt Microsoft PlayReady
*Werkelijke ondersteuning kan variëren per CPU
**Het Max gedeeld geheugen van 16GB vereist 32GB systeemgeheugen geïnstalleerd.
Audio
– 7.1 CH HD Audio met Content Bescherming (Realtek ALC1200 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Overspanningsbeveiliging
– ELNA Audio Caps
– PCB Isolatie Beveiliging
– Individuele PCB Lagen voor R/L Audio Kanaal
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I211AT
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem/ESD Beveiliging
– Ondersteunt Energiezuinige Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssloten
AMD Ryzen-serie CPU’s (Vermeer, Matisse)
– 2 x PCI Express 4.0 x16 Slots (PCIE1/PCIE3: enkel op x16 (PCIE1); dual op x16 (PCIE1) / x4 (PCIE3))*
AMD Ryzen-serie CPU’s (Cezanne, Renoir, Pinnacle Ridge)
– 2 x PCI Express 3.0 x16 Slots (PCIE1/PCIE3: enkel op x16 (PCIE1); dual op x16 (PCIE1) / x4 (PCIE3))*
AMD Ryzen-serie CPU’s (Picasso)
– 2 x PCI Express 3.0 x16 Slots (PCIE1/PCIE3: enkel op x8 (PCIE1); dual op x8 (PCIE1) / x4 (PCIE3))*
– 1 x PCI Express 4.0 x1 Slot
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module
– 15μ Gouden Contacten in VGA PCIe Slot (PCIE1)
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 8 x SATA3 6.0 Gb/s Aansluitingen, ondersteuning voor RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2242/2260/2280 M.2 PCI Express module tot Gen4x4 (64 Gb/s) (met Vermeer, Matisse) of Gen3x4 (32 Gb/s) (met Cezanne, Renoir, Pinnacle Ridge en Picasso)*
– 1 x Hyper M.2 Socket (M2_2), ondersteunt M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen4x4 (64 Gb/s) (met Vermeer, Matisse) of Gen3x4 (32 Gb/s) (met Cezanne, Renoir, Pinnacle Ridge en Picasso)*
*Als Thunderbolt™-ondersteuning is ingeschakeld, wordt SATA type M.2 uitgeschakeld.
Ondersteunt NVMe SSD als opstartschijven
NVMe SSD wordt niet ondersteund met AMD Athlon™ 3000G Processors
Ondersteunt ASRock U.2 Kit
Ondersteunt RAID 0/1/10
Aansluitingen
– 1 x COM Poort Header
– 1 x Power LED en Speaker Header
– 1 x AMD Fan LED Header*
– 1 x RGB LED Header**
– 1 x Addressable LED Header***
– 1 x CPU Fan Connector (4-pin)****
– 1 x CPU/Waterpomp Fan Connector (4-pin) (Slimme Fan Snelheidscontrole)*****
– 3 x Chassis/Waterpomp Fan Connectors (4-pin) (Slimme Fan Snelheidscontrole)******
– 1 x 24 pin ATX Voedingsconnector
– 1 x 8 pin 12V Voedingsconnector
– 1 x Front Panel Audio Connector
– 1 x AMD LED Fan USB Header
– 1 x Thunderbolt™ AIC Connector (5-pin) (Ondersteunt alleen ASRock Thunderbolt™ 3 AIC Card R2.0)
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD Bescherming)
– 1 x SPI TPM Header*******
*De AMD Fan LED Header is compatibel met een reguliere RGB LED strip.
De AMD Fan LED Header ondersteunt LED-strips met een maximale belasting van 3A (36W) en een lengte tot 2,5M.
**Ondersteunt in totaal tot 12V/3A, 36W LED Strip
***Ondersteunt in totaal tot 5V/3A, 15W LED Strip
****De CPU Fan Connector ondersteunt de CPU-fan met een maximale 1A (12W) fanvermogen.
*****De CPU/Waterpomp Fan ondersteunt de waterkoeler-fan met een maximale 2A (24W) fanvermogen.
******De Chassis/Waterpomp Fan ondersteunt de waterkoeler-fan met een maximale 2A (24W) fanvermogen.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP en CHA_FAN3/WP kunnen automatisch detecteren of er een 3-pin of 4-pin fan in gebruik is.
*******Zie de link voor verdere informatie: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI

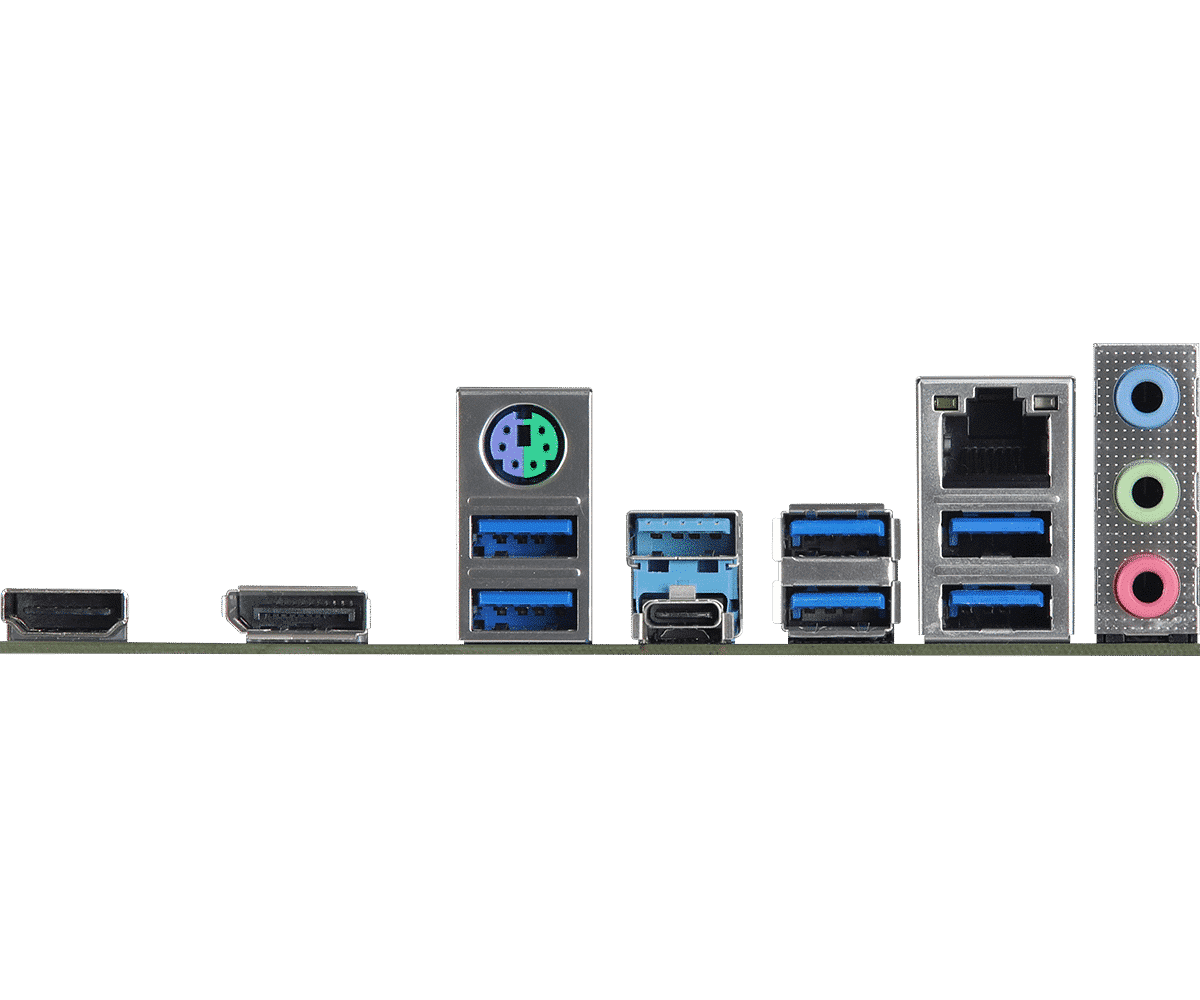

Achterpaneel I/O
– 3 x Antenne Poorten (op I/O Paneel Beveiliging)
– 1 x PS/2 Muism/Toetsenbord Poort
– 1 x HDMI Poort
– 1 x DisplayPort 1.2
– 1 x USB 3.2 Gen2 Type-A Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen2 Type-C Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD Bescherming)
– 6 x USB 3.2 Gen1 Poorten (Ondersteunt ESD Bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock A-Tuning
– ASRock Polychrome SYNC
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Winkel.
Accessoires
– I/O Shield
Hardware Monitor
– Temperatuurmeting: CPU, CPU/Waterpomp, Chassis, Chassis/Waterpomp Fans
– Fan Tachometer: CPU, CPU/Waterpomp, Chassis, Chassis/Waterpomp Fans
– Stille Fan (Automatisch aanpassen van de snelheid van de chassis-fan op basis van CPU-temperatuur): CPU, CPU/Waterpomp, Chassis, Chassis/Waterpomp Fans
– Fan Multi-Snelheidscontrole: CPU, CPU/Waterpomp, Chassis, Chassis/Waterpomp Fans
– Spanningbewaking: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, +1.8V, VDDP
Formaat
– Micro ATX Formaat: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
– Solide Condensator ontwerp
– 2oz Koper PCB
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP klaar (ErP/EuP klaar voeding is vereist)
