Beschrijving
De Z690M Phantom Gaming 4 is een krachtige en veelzijdige micro-ATX moederbord, ontworpen voor Intel’s 12e,13e en 14e generatie processors met een LGA1700 socket. Het bord biedt uitgebreide connectiviteitsopties met onder andere ondersteuning voor PCIe 4.0, snelle USB 3.2 Gen1 en Gen2 poorten, dubbele M.2 slots voor razendsnelle NVMe SSD’s en een HDMI poort-aansluiting voor flexibele beeldweergave. Dankzij de 1GB LAN en hoogwaardige audiochipset levert het een soepele en stabiele gebruikerservaring, ideaal voor zowel gaming als productiviteit.

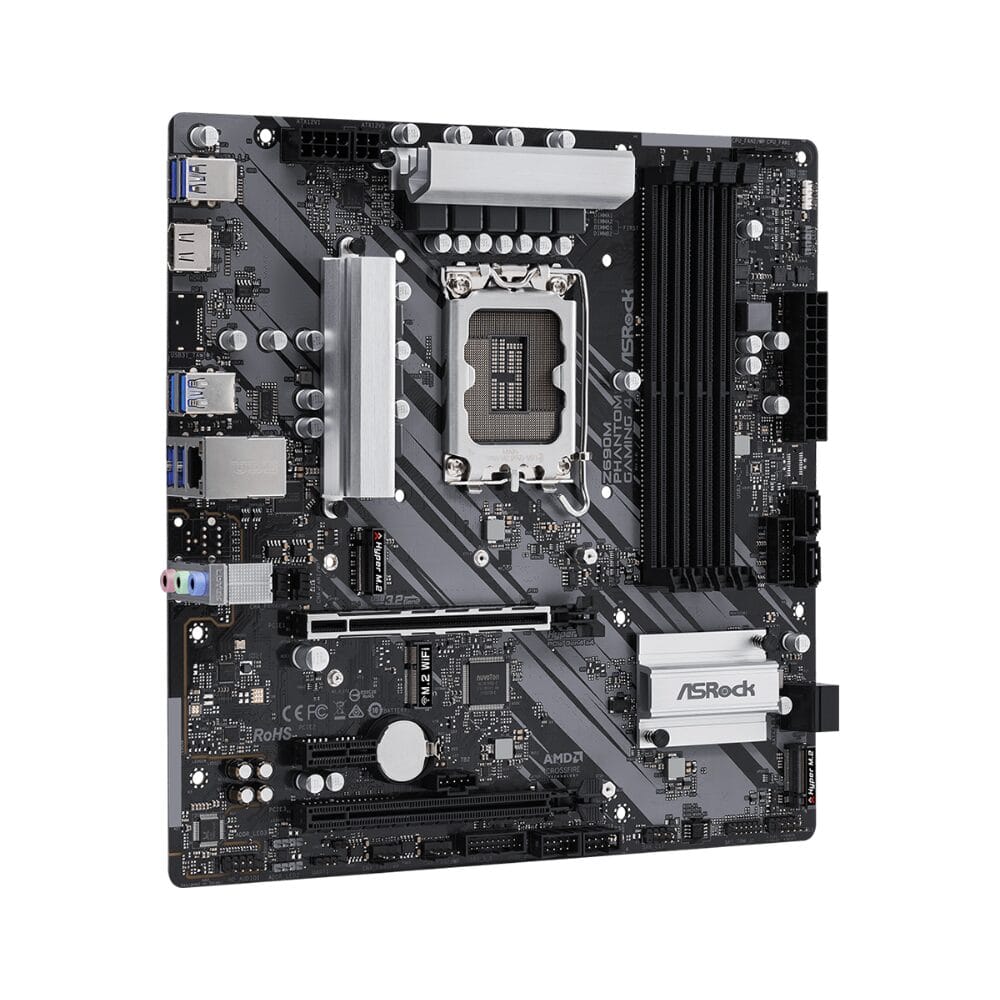

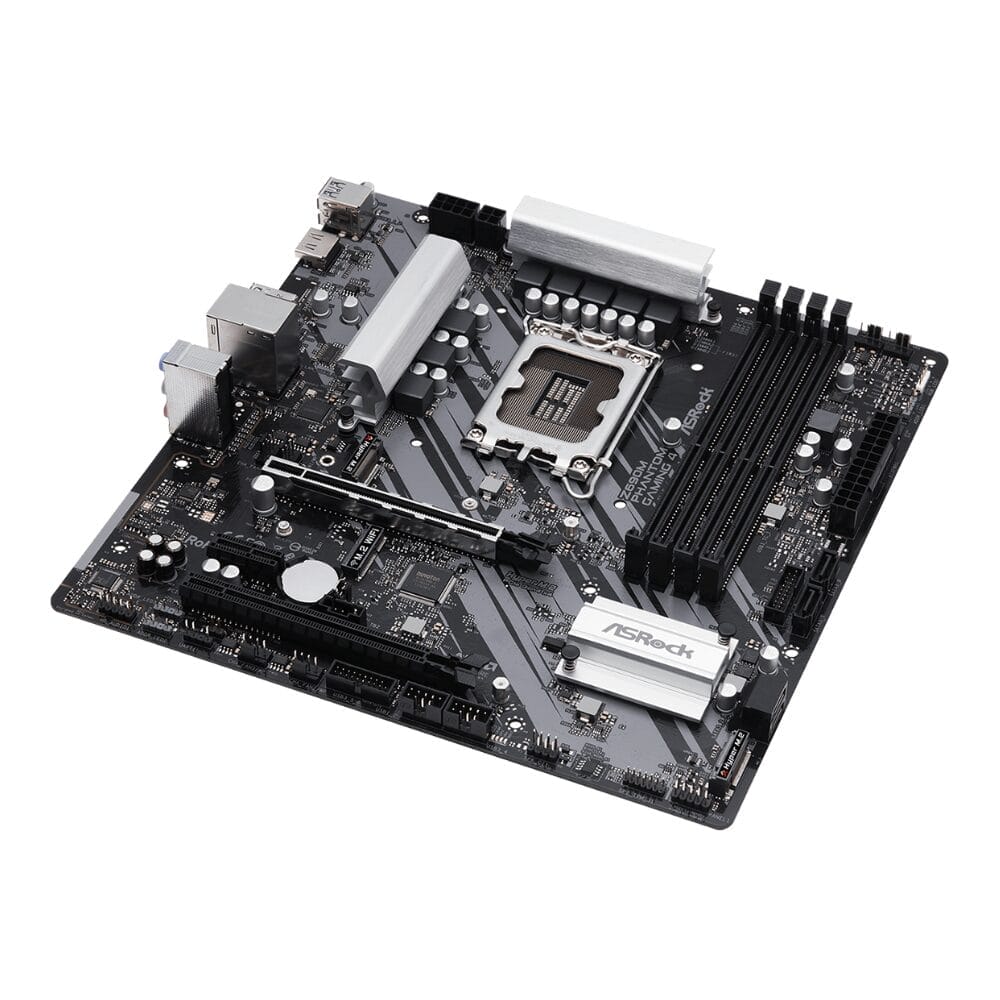

ASRock Z690M Phantom Gaming 4
Product: Asrock Z690M Phantom Gaming 4
Socket: LGA1700
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4710483935992
SKU: 90-MXBHJ0-A0UAYZ, Z690M Phantom Gaming 4
Garantie: 6 maanden
Drivers voor de Asrock Z690M Phantom Gaming 4
Processoren die door worden ondersteund door de Asrock Z690M Phantom Gaming 4
pakketinhoud:
– Moederbord (Asrock Z690M Phantom Gaming 4)
– IO-Shield (blikken achterplaatje)
– geen handleiding
– geen driver-cd
– geen kabels
Unieke Kenmerken
ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2 Type-A poort (10 Gb/s)
ASRock Super Alloy
– Premium Power Choke
– 50A Dr.MOS
– Saffierzwart PCB
– PCB met glasvezel met hoge dichtheid
ASRock Intel® 4-laags geheugen POOL (Planes on Outer Layers) technologie
ASRock Steel Slot
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (voor alle USB-, audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 14e, 13e en 12e generatie Intel® Core™ processors (LGA1700)
– Digi Power-ontwerp
– 7-fase voedingsontwerp
– Ondersteunt Intel® Hybrid Technology
– Ondersteunt Intel® Turbo Boost Max 3.0 Technology
Chipset
– Intel® Z690
Geheugen
– Dual Channel DDR4 geheugentechnologie
– 4 x DDR4 DIMM-slots
– Ondersteunt DDR4 non-ECC, unbuffered geheugen tot 5333+(OC)*
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC-modus)
– Maximale systeemgeheugencapaciteit: 128 GB
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*Ondersteunt standaard DDR4 3200.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 compatibele wake-up gebeurtenissen
– SMBIOS 2.7 ondersteuning
– Meervoudige spanningsinstelling voor CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V PCH
Grafische kaart
– Intel® Xe Graphics Architectuur (Gen 12)
– Ondersteunt HDMI 2.1 TMDS compatibel met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt HDCP 2.3 via HDMI 2.1 TMDS compatibele poort
*Intel® UHD Graphics en VGA-uitgangen worden alleen ondersteund met processors met geïntegreerde GPU.
Audio
– 7.1-kanaals HD-audio (Realtek ALC897 audiocodec)
– Ondersteunt overspanningsbeveiliging
– Nahimic Audio
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD-bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt UEFI PXE
Uitbereidingssleuven
CPU:
– 1 x PCIe 4.0 x16-slot (PCIE1), ondersteunt x16-modus*
Chipset:
– 1 x PCIe 3.0 x16-slot (PCIE3), ondersteunt x4-modus*
– 1 x PCIe 3.0 x1-slot (PCIE2)*
– 1 x M.2-socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module
– Ondersteunt AMD CrossFire™
*Ondersteunt NVMe SSD’s als opstartschijf
Opslag
CPU:
– 1 x Hyper M.2-socket (M2_1, Key M), ondersteunt type 2242/2280 PCIe Gen4x4 (64 Gb/s)*
Chipset:
– 1 x Hyper M.2-socket (M2_2, Key M), ondersteunt type 2280 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s)*
– 4 x SATA3 6.0 Gb/s aansluitingen
*Ondersteunt Intel® Optane™ Memory H Series (alleen M2_2)
Ondersteunt Intel® Volume Management Device (VMD)
Ondersteunt NVMe SSD’s als opstartschijf
Ondersteunt ASRock U.2 Kit
RAID
– Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
– Ondersteunt RAID 0, RAID 1 en RAID 5 voor M.2 NVMe-opslagapparaten*
*Extra M.2 NVMe-uitbreidingskaarten vereist voor RAID 5
Connectoren
– 1 x SPI TPM-header
– 1 x chassis-inbraak- en speakerheader
– 1 x RGB LED-header*
– 3 x adresseerbare LED-headers**
– 1 x CPU-ventilatorconnector (4-pins)***
– 1 x CPU-/waterpompventilatorconnector (4-pins) (Slimme ventilatorsnelheidsregeling)****
– 4 x chassis-/waterpompventilatorconnectoren (4-pins) (Slimme ventilatorsnelheidsregeling)*****
– 1 x 24-pins ATX-voedingsconnector
– 1 x 8-pins 12V voedingsconnector (High-Density Power Connector)
– 1 x 4-pins 12V voedingsconnector (High-Density Power Connector)
– 1 x frontpaneel audio-connector
– 1 x Thunderbolt™ AIC-connector (5-pins) (ondersteunt ASRock Thunderbolt™ 4 AIC-kaart)
– 2 x USB 2.0 headers (ondersteunen 4 USB 2.0-poorten) (ESD-bescherming)
– 2 x USB 3.2 Gen1 headers (ondersteunen 4 USB 3.2 Gen1-poorten) (ESD-bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED-strip
**Ondersteunt in totaal tot 5V/3A, 15W LED-strip
***CPU-ventilator ondersteunt maximaal 1A (12W)
****CPU-/waterpompventilator ondersteunt maximaal 2A (24W)
*****Chassis-/waterpompventilator ondersteunt maximaal 2A (24W)
CPU_FAN2/WP en CHA_FAN1~4/WP detecteren automatisch 3-pins of 4-pins ventilatoren
Achterpaneel I/O
– 3 x antennebevestigingspunten
– 1 x HDMI-poort
– 2 x USB 3.2 Gen2 poorten (10 Gb/s) (ReDriver) (ESD-bescherming)
– 4 x USB 3.2 Gen1 poorten (ASMedia ASM1074 hub) (ESD-bescherming)
– 1 x RJ-45 LAN-poort met LED (ACT/LINK LED en SPEED LED)
– HD-audioaansluitingen: Line-in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Motherboard Utility (Phantom Gaming Tuning)
– ASRock Polychrome SYNC
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s zijn te downloaden via ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
– 2 x SATA-datakabels
– 3 x schroeven voor M.2-sockets
Hardwaremonitor
– Ventilatortoerentalmeting: CPU, CPU/Waterpomp, Chassis/Waterpomp
– Quiet Fan (automatische ventilatorsnelheidsregeling op basis van CPU-temperatuur)
– Meervoudige ventilatorsnelheidsregeling
– CASE OPEN-detectie
– Spanningsmonitoring: CPU Vcore, DRAM, VCCIN AUX, +1.05V PROC, +1.05V PCH, +0.82V PCH, +12V, +5V, +3.3V
Formaat
– Micro-ATX-formaat: 9.6 x 9.6 inch, 24,4 x 24,4 cm
– Ontwerp met solide condensatoren
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP gereed (ErP/EuP-geschikte voeding vereist)
