Beschrijving

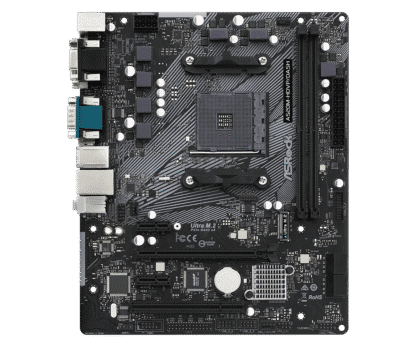

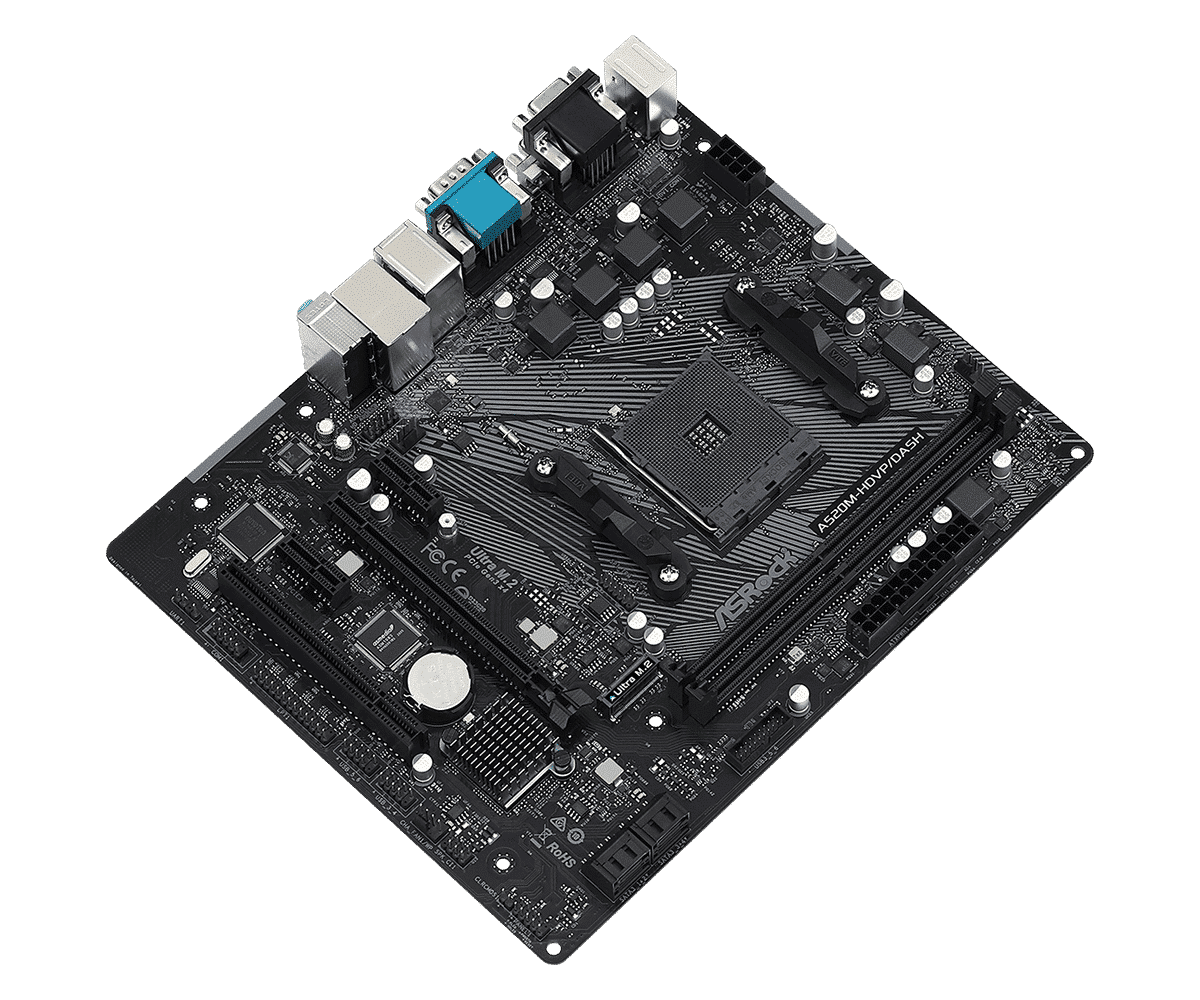

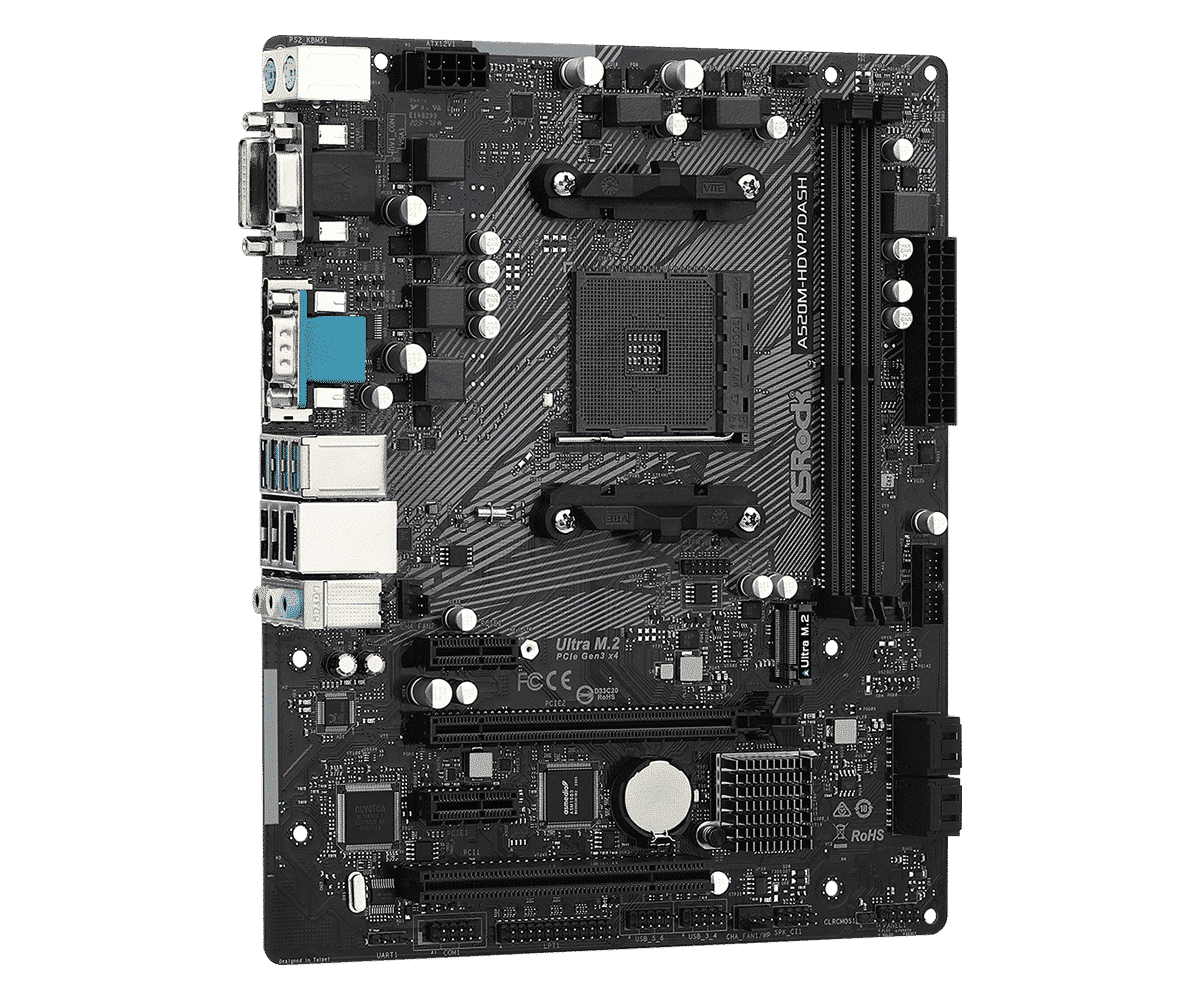

Het Asrock A520M-HDVP/DASH AM4 Micro-ATX Moederbord is voorzien van de A520 AMD Chipset, biedt plaats voor 2 DDR4 geheugen modules met een maximale capaciteit van 64GB, verder bschikt het moederbord over 4 Sata3 aansluitingen en een M.2 slot. het moederbord beschikt over een ruim aantal grafische output aansluitingen zoals: Displayport, HDMI, DVI-D en VGA (uw processor met wel een geintergreerde grafhische chipset hebben om hier gebruik van te kunnen maken) .
Product: Asrock A520M-HDVP/DASH
Socket: AMD AM4
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4710483932571
SKU:90-MXBEA0-A0UAYZ, A520M-HDVP/DASH
Garantie: 6 maanden
pakketinhoud:
– Moederbord (Asrock A520M-HDVP/DASH)
– IO-Shield (blikken achterplaatje)
– Geen handleiding
– Geen driver-cd
– Geen kabels
Unieke Kenmerken
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Zwarte PCB
– Hoge Dichtheid Glasvezel PCB
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (voor alle USB-, Audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt AMD AM4 Socket Ryzen™ 3000, 4000 G-Series en 5000 en 5000 G-Series Desktop Processoren*
– 6 Power Phase ontwerp
*Niet compatibel met AMD Ryzen™ 5 3400G en Ryzen™ 3 3200G.
Chipset
– AMD A520
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 2 x DDR4 DIMM Slots
– AMD Ryzen serie CPU’s (Vermeer) ondersteunen DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & niet-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Matisse) ondersteunen DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & niet-ECC, un-buffered geheugen*
– AMD Ryzen serie APU’s (Cezanne) ondersteunen DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & niet-ECC, un-buffered geheugen*
– AMD Ryzen serie APU’s (Renoir) ondersteunen DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & niet-ECC, un-buffered geheugen*
– Max. capaciteit van systeemgeheugen: 64GB**
– Ondersteunt Extreme Memory Profile (XMP) geheugenmodules
– 15μ Gouden Contacten in DIMM Slots
**Vanwege de beperking van het besturingssysteem kan de werkelijke geheugen grootte minder zijn dan 4GB voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met een 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legale BIOS
– Ondersteunt “Plug and Play”
– ACPI 5.1 compliant wake-up gebeurtenissen
– Ondersteunt jumperfree
– SMBIOS 2.3 ondersteuning
– 1.8V, DRAM, VDDP Voltage Multi-aanpassing
Grafische Weergave
– Geïntegreerde AMD Radeon™ Vega Serie Grafics in Ryzen Serie APU*
– DirectX 12, Pixel Shader 5.0
– Gedeeld geheugen standaard 2GB. Maximaal gedeeld geheugen ondersteunt tot 16GB.**
– Vier grafische uitvoeropties: D-Sub, DVI-D, HDMI, en DisplayPort 1.4
– Ondersteunt Triple Monitor***
– Ondersteunt HDMI 2.1 met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt DisplayPort 1.4 met maximale resolutie tot 5K (5120×2880) @ 120Hz
– Ondersteunt DVI-D met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC, en HBR (High Bit Rate Audio) met HDMI 2.1 Port (Compliance van HDMI-monitor vereist)
– Ondersteunt HDR (High Dynamic Range) met HDMI 2.1
– Ondersteunt HDCP 2.3 met HDMI 2.1 en DisplayPort 1.4 Poorten
– Ondersteunt 4K Ultra HD (UHD) afspelen met HDMI 2.1 en DisplayPort 1.4 Poorten
– Ondersteunt Microsoft® PlayReady
*Werkelijke ondersteuning kan variëren afhankelijk van de CPU
**Het maximale gedeelde geheugen van 16GB vereist 32GB systeemgeheugen geïnstalleerd.
***Alleen DVI-D zal werken als zowel de DVI-D als DisplayPort 1.4 poorten beide zijn aangesloten.
Audio
– 7.1 Kanaals HD Audio (Realtek ALC887 Audio Codec)
– Ondersteunt Surge Protection
LAN
– PCIe x1 Gigabit LAN 10/100/1000 Mb/s
– Realtek RTL8111EPV
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energie Efficiënte Ethernet 802.3az
– Ondersteunt PXE
– Ondersteunt DASH
Uitbereidingssleuven
– 1 x PCI Express 3.0 x16 Sleuf (PCIE2: x16 modus)*
– 2 x PCI Express 3.0 x1 Sleuven
– 1 x PCI Sleuf
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s Aansluitingen, ondersteunt RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug
– 1 x Ultra M.2 Sleuf, ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)*
*Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Aansluitingen
– 1 x Print Poort Header
– 1 x SPI TPM Header
– 1 x COM Poort Header
– 1 x Chassis Intrusion en Speaker Header
– 1 x CPU Fan Connector (4-pin)*
– 1 x Chassis Fan Connector (4-pin)**
– 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
– 1 x 24-pin ATX Power Connector
– 1 x 8 pin 12V Power Connector
– 1 x Front Panel Audio Connector
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD-bescherming)
*De CPU Fan Connector ondersteunt een CPU fan met maximaal 1A (12W) fan vermogen.
**De Chassis Fan ondersteunt een waterkoeler fan met maximaal 1A (12W) fan vermogen.
***De Chassis/Water Pump Fan ondersteunt een waterkoeler fan met maximaal 2A (24W) fan vermogen.
CHA_FAN1/WP kan automatisch detecteren of een 3-pin of 4-pin fan in gebruik is.

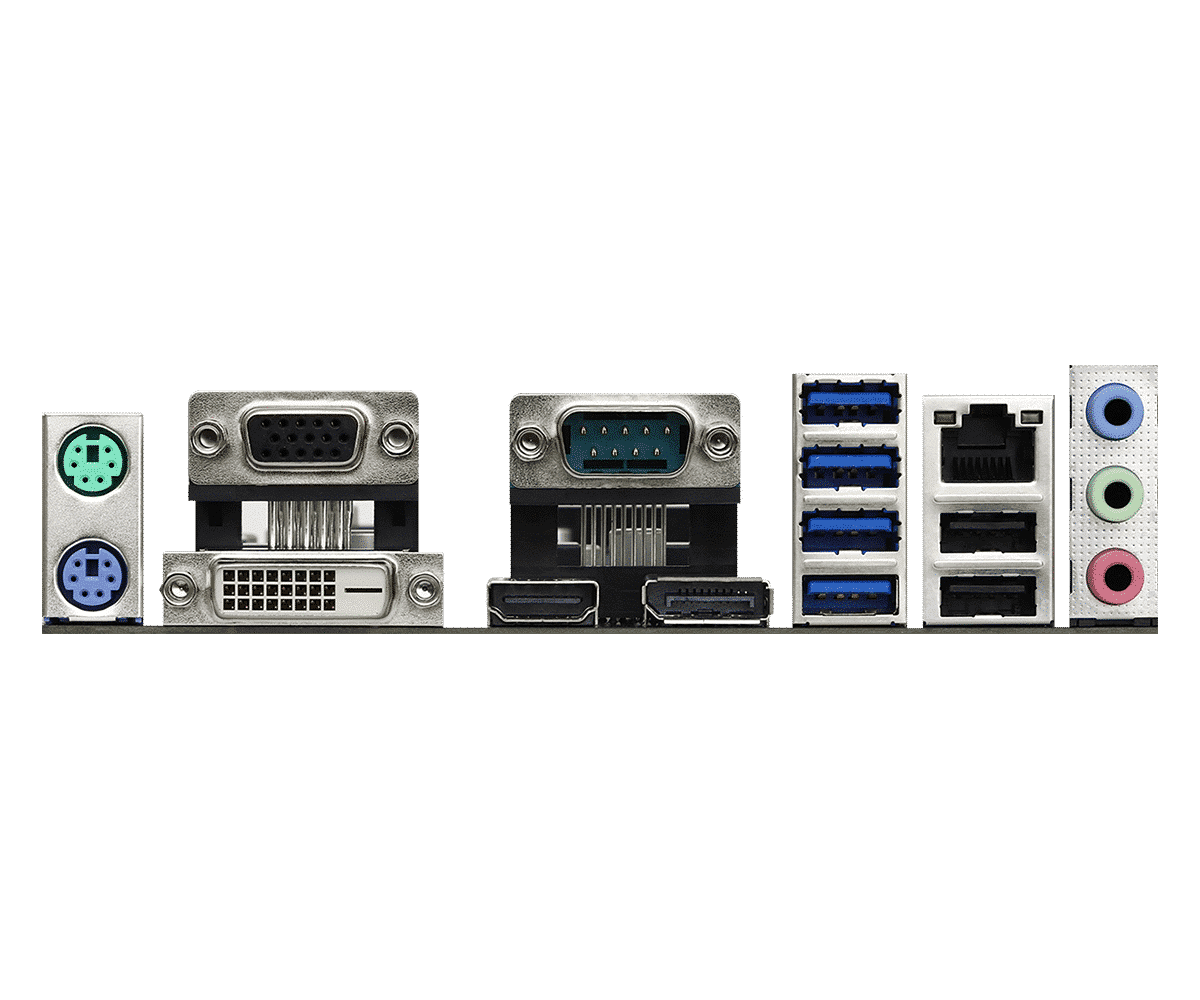

Rear Panel I/O
– 1 x PS/2 Mouse Poort
– 1 x PS/2 Keyboard Poort
– 1 x Seriële Poort: COM2
– 1 x D-Sub Poort
– 1 x DVI-D Poort
– 1 x HDMI Poort
– 1 x DisplayPort 1.4
– 2 x USB 2.0 Poorten (Ondersteunt ESD-bescherming)
– 4 x USB 3.2 Gen1 Poorten (Ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Moederbord Utility (A-Tuning)
– ASRock XFast LAN
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
*Deze utilities kunnen gedownload worden van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– Temperatuur Sensoren: CPU, Chassis, Chassis/Water Pump Fans
– Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans
– Stille Fan (Auto pas de snelheid van de chassis fan aan op basis van CPU temperatuur): CPU, Chassis, Chassis/Water Pump Fans
– Fan Multi-Snelheid Control: CPU, Chassis, Chassis/Water Pump Fans
– CASE OPEN detectie
– Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore
Form Factor
– Micro ATX Form Factor: 9.6-in x 7.9-in, 24.4 cm x 20.1 cm
– Solid Capacitor ontwerp
OS
– Microsoft® Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP ready (ErP/EuP ready voeding is vereist)
