Beschrijving
het Asrock B560M-HDV R2.0 Moederbord is een Micro-ATX moederbord gebasseerd op de Intel B560 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van dual-channel DDR4 geheugensloten met een maximale capaciteit van 64GB Ram, verder beschikt het ASRock B560 Pro4 moederbord over één PCI Express 4.0 x16, twee PCI Express 3.0 x1 en twee M2 sloten. Het Asrock B560 Pro4 LGA1200 moederbord beschikt ook over HDMI, D-Sub (VGA), DVI-D, USB 3.2 Gen1 Type-A en USB 2.0 Poorten

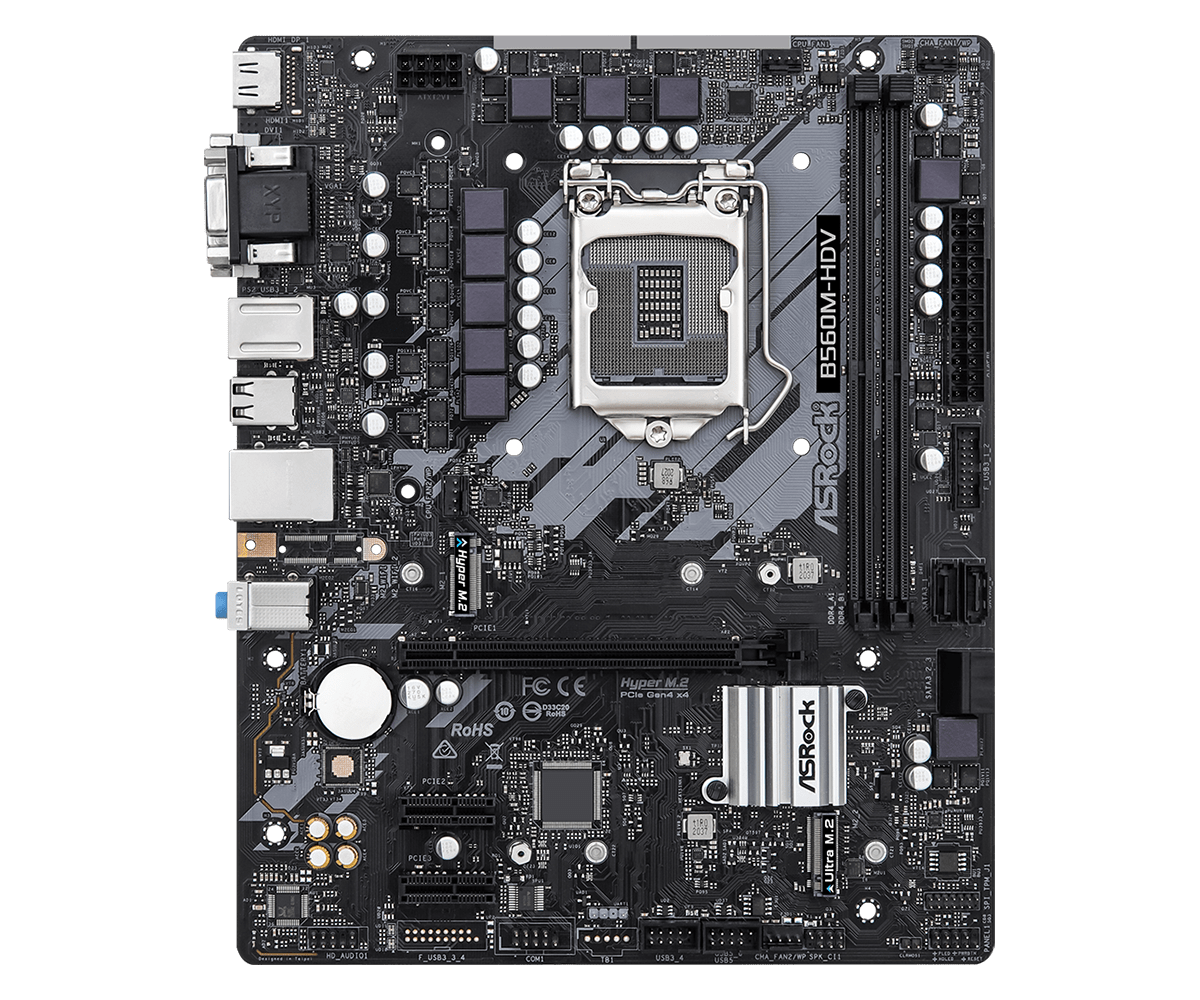

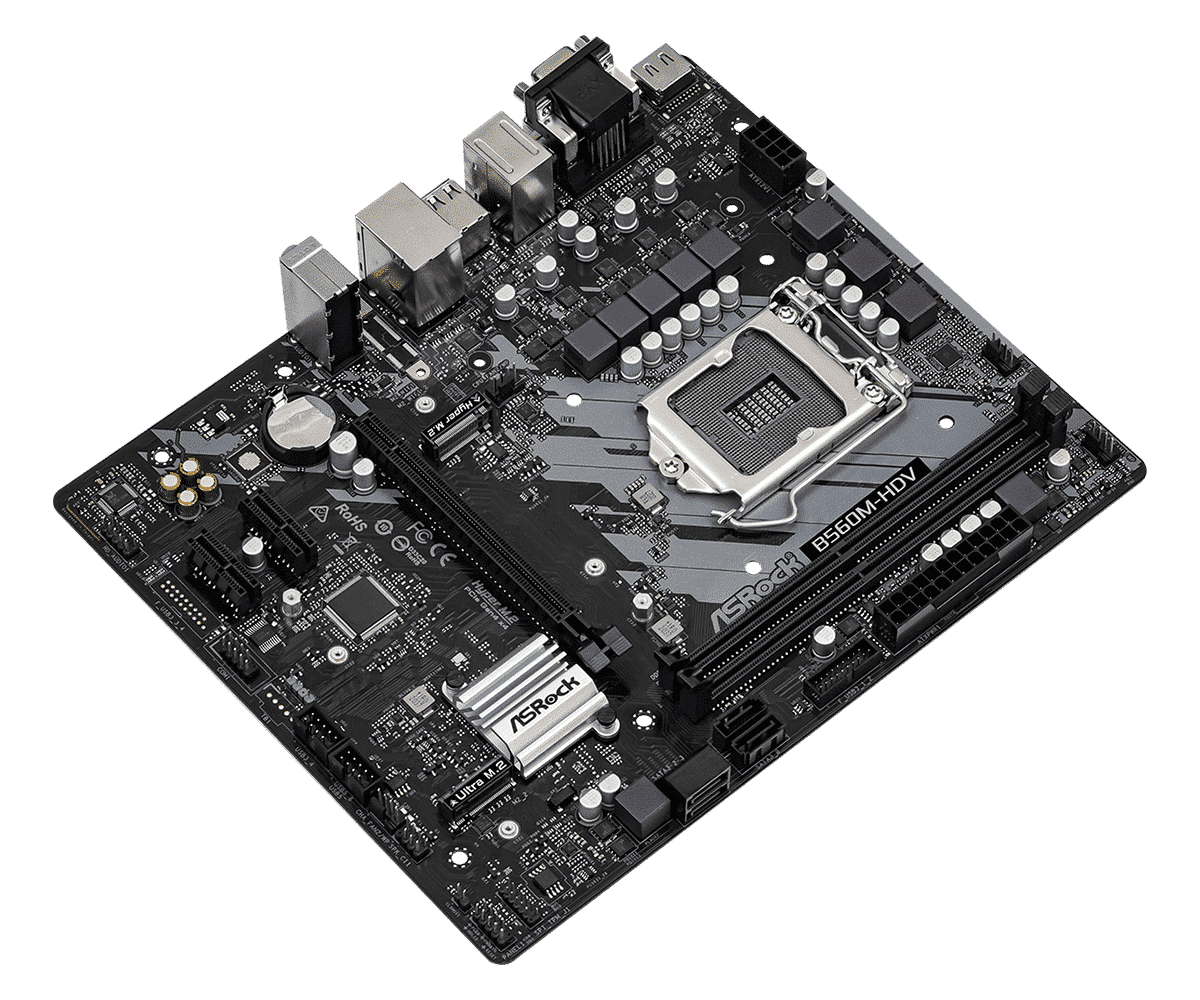

Asrock B560M-HDV R2.0
Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie: 6 maanden
EAN: 4710483935541
Fabrikantcode: 90-MXBHE0-A0UAYZ
Drivers voor de Asrock B560M-HDV R2.0
Processoren die door worden ondersteund door de Asrock B560M-HDV R2.0
Pakketinhoud
- Asrock B560m-hdv R2.0 moederbord
- IO-Shield
- Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Unieke Kenmerken
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (voor alle USB-, Audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e en 11e generatie Intel® Core™ processoren (LGA1200)
– Digi Power ontwerp
– 6 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
Chipset
– Intel® B560
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 2 x DDR4 DIMM Slots
– 11e generatie Intel® Core™ processoren ondersteunen DDR4 non-ECC, un-buffered geheugen tot 5000+(OC)*
– 10e generatie Intel® Core™ processoren ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4600+(OC)*
– Ondersteunt ECC UDIMM geheugensmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 64GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11e generatie Intel® Core™ (i9/i7/i5) ondersteunt DDR4 3200 standaard; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 standaard.
10e generatie Intel® Core™ (i9/i7) ondersteunt DDR4 2933 standaard; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 standaard.
**Door de beperking van het besturingssysteem kan de daadwerkelijke geheugenhoeveelheid minder zijn dan 4GB vanwege reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met een 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 Compatibele wake-up gebeurtenissen
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, GT, DRAM, VPPM, VCCIN_AUX, VCCST, VCCSA Spanningsmulti-aanpassing
Grafisch
– 11e generatie Intel® Core™ processoren ondersteunen Intel® Xe Graphics Architectuur (Gen 12). 10e generatie Intel® Core™ processoren ondersteunen Gen 9 Graphics
– Drie grafische uitvoeropties: D-Sub, DVI-D en HDMI
– Ondersteunt Drievoudig Monitoren
– Ondersteunt HDMI 2.0 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e generatie Intel® Core™ processoren
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e generatie Intel® Core™ processoren
– Ondersteunt DVI-D met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 Poort (Compatibele HDMI-monitor vereist)
– Ondersteunt HDCP 2.2 met DVI-D en HDMI Poorten (HDCP 2.3 klaar met 11e generatie Intel® Core™ processoren)
*Intel® UHD Graphics ingebouwde visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processoren die GPU geïntegreerd hebben.
Grafische specificaties kunnen variëren tussen CPU-types.
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Ondersteunt Surge Protection
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Protection
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Uitbreidingssloten
11e generatie Intel® Core™ processoren
– 1 x PCI Express 4.0 x16 Slot*
10e generatie Intel® Core™ processoren
– 1 x PCI Express 3.0 x16 Slot*
– 2 x PCI Express 3.0 x1 Slots
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s Aansluitingen, ondersteunt Intel® Rapid Storage Technology 18, NCQ, AHCI en Hot Plug
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2260/2280 M.2 PCI Express module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11e generatie Intel® Core™ processoren)*
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)*
*Ondersteunt Intel® Optane™ Technologie (M2_2)
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Aansluitingen
– 1 x COM Poort Header
– 1 x SPI TPM Header
– 1 x Chassis Intrusion en Speaker Header
– 1 x CPU Fan Aansluiting (4-pin)*
– 1 x CPU/Waterpomp Fan Aansluiting (4-pin) (Slimme Fan Snelheidsregeling)**
– 2 x Chassis/Waterpomp Fan Aansluitingen (4-pin) (Slimme Fan Snelheidsregeling)***
– 1 x 24 pin ATX Stroomconnector
– 1 x 8 pin 12V Stroomconnector
– 1 x Front Panel Audio Connector
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD-bescherming)
*De CPU Fan Connector ondersteunt de CPU fan met een maximaal vermogen van 1A (12W) fan.
**De CPU/Waterpomp Fan ondersteunt de waterkoeler fan met een maximaal vermogen van 2A (24W) fan.
***De Chassis/Waterpomp Fan ondersteunt de waterkoeler fan met een maximaal vermogen van 2A (24W) fan.
CPU_FAN2/WP, CHA_FAN1/WP en CHA_FAN2/WP kunnen automatisch detecteren of een 3-pin of 4-pin fan wordt gebruikt.

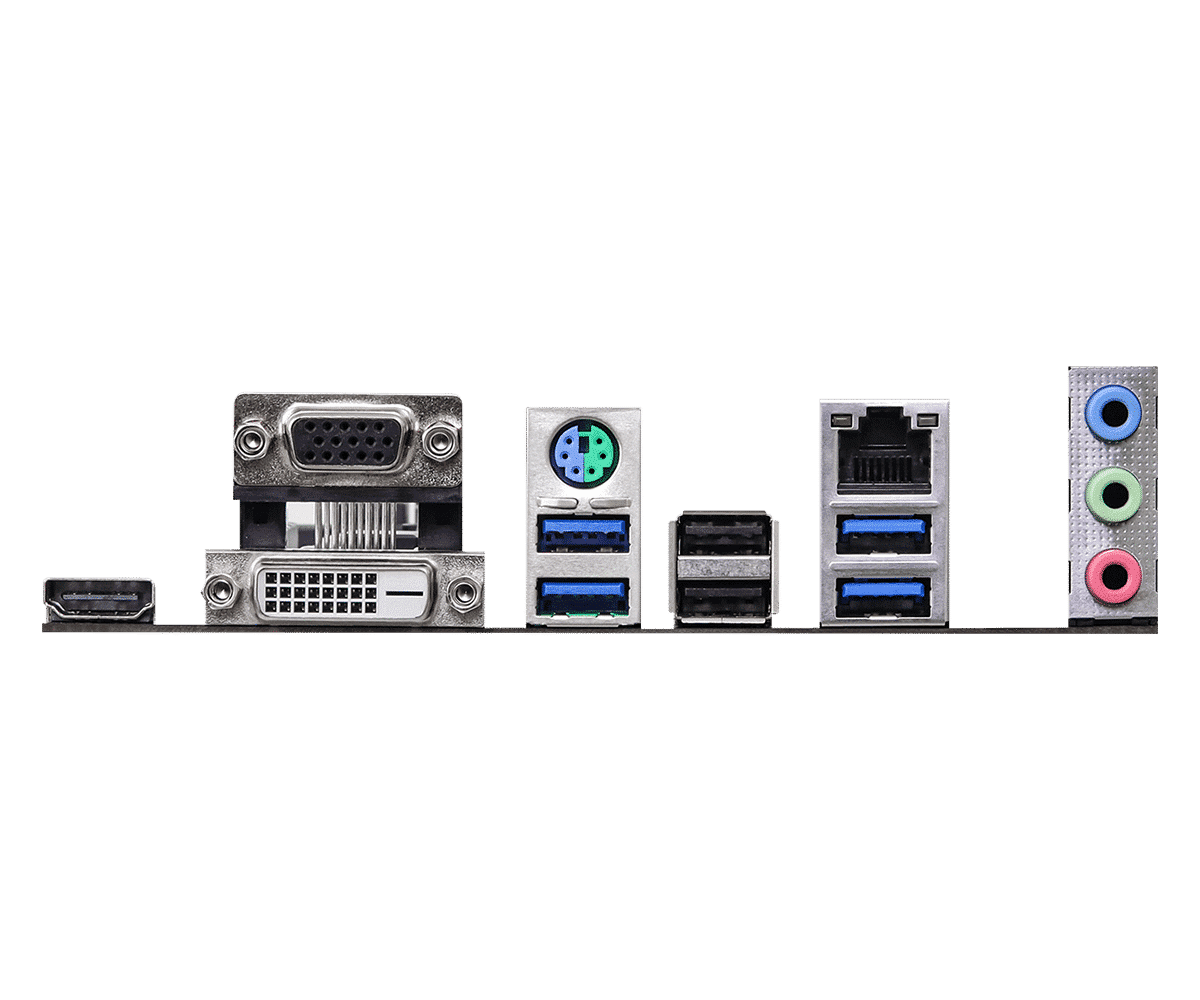

Achterpaneel I/O
– 1 x PS/2 Muis/Toetsenbord Poort
– 1 x D-Sub Poort
– 1 x DVI-D Poort
– 1 x HDMI Poort
– 2 x USB 2.0 Poorten (Ondersteunt ESD-bescherming)
– 4 x USB 3.2 Gen1 Poorten (Ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Moederbord Utility (A-Tuning)
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– Fan Tachometer: CPU, CPU/Waterpomp, Chassis/Waterpomp Fans
– Quiet Fan (Automatische aanpassing van de snelheid van de chassisventilator op basis van de CPU-temperatuur): CPU, CPU/Waterpomp, Chassis/Waterpomp Fans
– Fan Multi-Snelheidsregeling: CPU, CPU/Waterpomp, Chassis/Waterpomp Fans
– CASE OPEN detectie
– Spanningsmonitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, VCCIN_AUX, VCCSA, VCCST, ATX_5VSB
Formaat
– Micro ATX Formaat: 9.6-in x 7.8-in, 24.4 cm x 19.8 cm
– Solid Capacitor ontwerp
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP klaar (ErP/EuP klaar voeding is vereist)
