Beschrijving

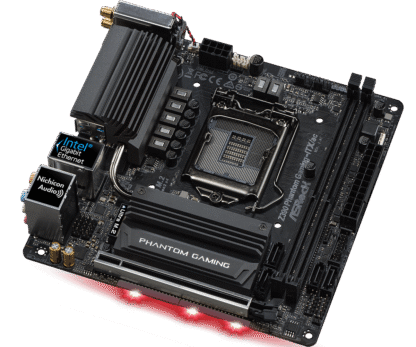

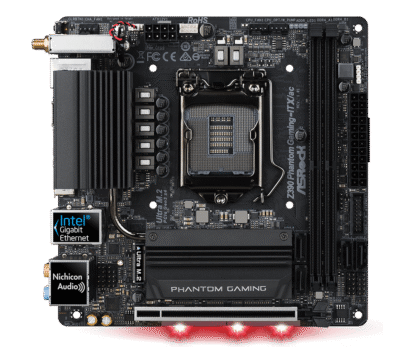

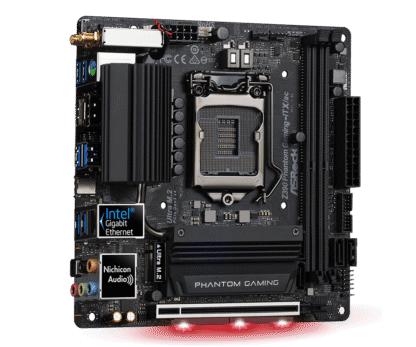

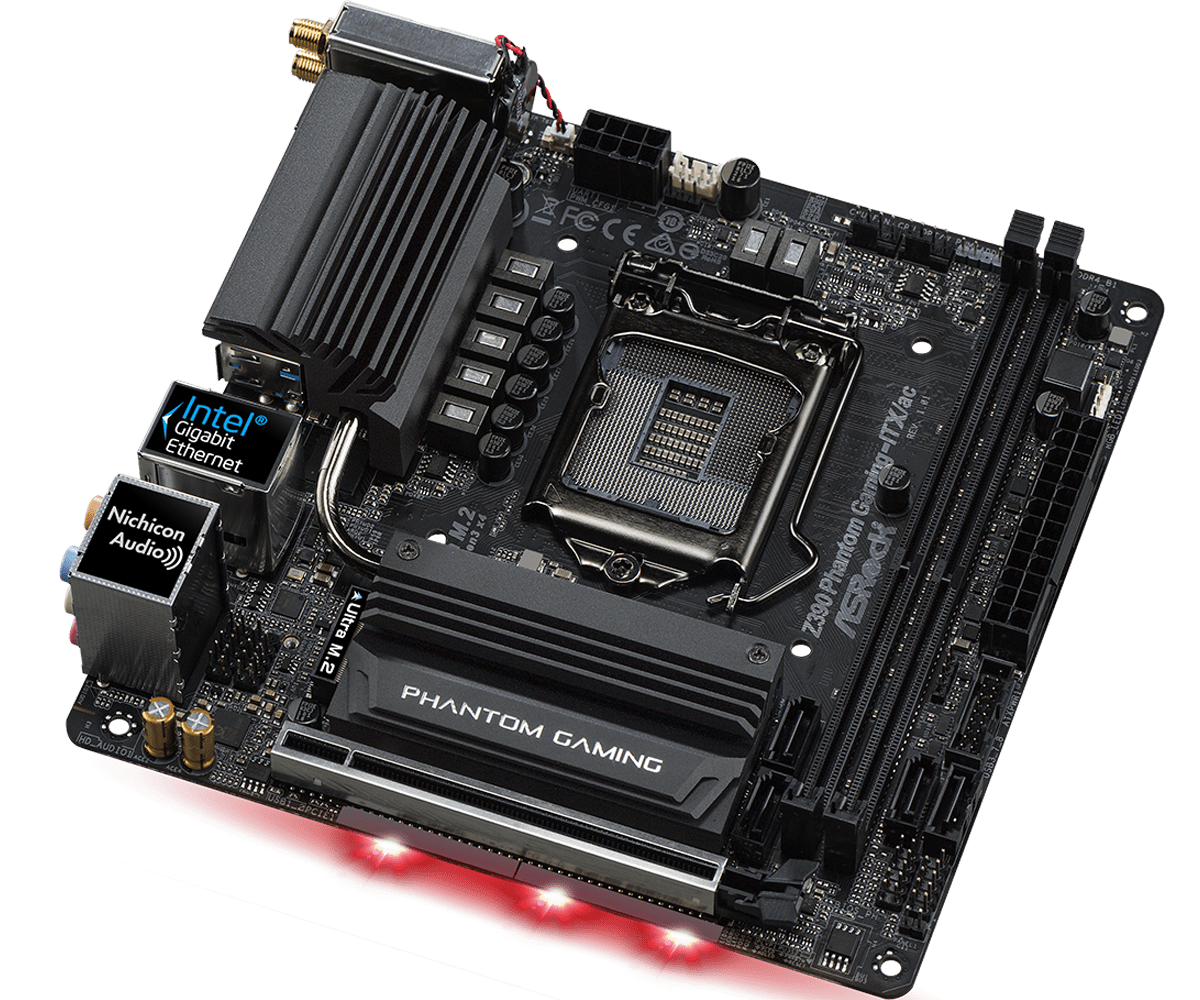

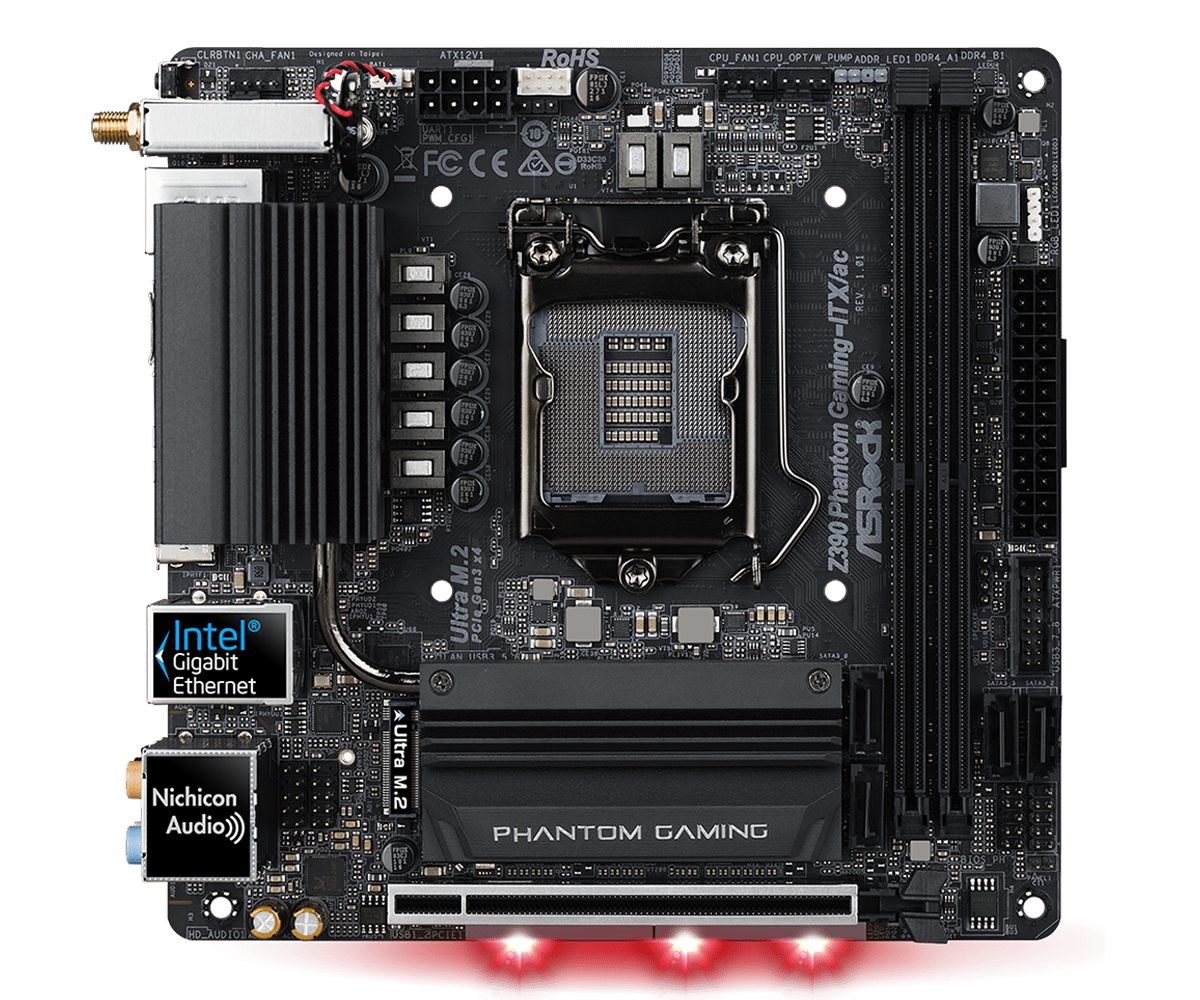

De ASRock Z390 Phantom Gaming ITX/ac is een compacte Mini-ITX moederbordoplossing, ideaal voor krachtige en ruimtebesparende builds. Dit moederbord ondersteunt Intel® Core™-processors van de 9e en 8e generatie met een LGA 1151 socket. Het biedt snelle aansluitmogelijkheden zoals dual-band Wi-Fi 802.11ac, Bluetooth 5.0, USB 3.1 Gen2, en meerdere USB 3.0-poorten. Met geïntegreerde Intel® LAN, creatieve audiomogelijkheden en een robuust ontwerp is de ASRock Z390M Phantom Gaming ITX/ac perfect voor zowel gaming als dagelijkse productiviteitstaken.
Klik hier voor de ondersteunende CPU’s
Klik hier voor de drivers
Product:ASRock Z390 Phantom Gaming ITX/ac
Verbinding: Socket 1151
Geschikt voor: 8e en 9e generatie processoren
Categorie: moederborden
Merk: ASRock
Staat: refurbished – BIOS bijgewerkt naar de nieuwste versie
EAN: 4717677336832
SKU: 90-MXB8L0-A0UAYZ, Z390 PHANTOM GAMING-ITX/AC
Garantie: 6 maanden
Inhoud pakket:
– Moederbord (ASRock Z390 Phantom Gaming ITX/ac)
– I/O-Shield (blikken achterplaatje)
– Geen antennes
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
Gaming Armor
Kracht
– Hi-Density Power Connector
Geheugen
– 15μ Gouden Contact in DIMM Slots
VGA Kaart
– 15μ Gouden Contact in VGA PCIe Slot (PCIE1)
Internet
– Intel® LAN
Koeling
– 8 Laags PCB
– 4 x 2oz koper
– Heat Pipe Design
Audio
– Creative Sound Blaster™ Cinema 5
Unieke Kenmerken
ASRock USB 3.1 Gen2
– ASRock USB 3.1 Gen2 Type-A Poorten (10 Gb/s)
ASRock Super Alloy
– Premium 60A Power Choke
– 60A Dr.MOS
– Nichicon 12K Black Caps (100% Japanse hoogwaardige geleidende polymeren condensatoren)
– Matte Zwarte PCB
– Hoge Dichtheid Glasvezel PCB
Intel® 802.11ac WiFi
ASRock Stalen Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 9e en 8e Gen Intel® Core™ Processors (Socket 1151)
– Digi Power ontwerp
– 7 Power Fase ontwerp
– Ondersteunt Intel® Turbo Boost 2.0 Technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU’s
– Ondersteunt ASRock BCLK Full-range Overclocking
Chipset
– Intel® Z390
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 2 x DDR4 DIMM Slots
– Ondersteunt DDR4 4500+(OC) / 4333(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 64GB*
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gouden Contact in DIMM Slots
*Vanwege de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB voor de reservering voor systeembesturing onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 Compatibele wake-up evenementen
– SMBIOS 2.7 Ondersteuning
– DRAM, VTT DDR, PCH +1.0, VCCIO, VCCPLL_V5, VCCST_SFR, VCCSA, VCCPLL, VCCPLL_V4, V_PEGRCOMP Voltage Multi-aanpassing
Grafisch
– Ondersteunt Intel® UHD Graphics Ingebouwde Beelden: Intel® Quick Sync Video met AVC, MVC (S3D) en MPEG-2 Volledige HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technologie, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (alleen Decode), MPEG2, MJPEG, VC-1
– Drie grafische uitvoeropties: HDMI, DisplayPort 1.2 en Intel® Thunderbolt™ 3
– Ondersteunt Drie Monitoren
– Ondersteunt HDMI 2.0 met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt DisplayPort 1.2 met maximale resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Intel® Thunderbolt™ 3 met maximale resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 Poort (Compatibele HDMI 2.0 monitor vereist)
– Ondersteunt HDR (High Dynamic Range) met HDMI 2.0
– Ondersteunt HDCP 2.2 met HDMI 2.0, DisplayPort 1.2 en Intel® Thunderbolt™ 3
– Ondersteunt 4K Ultra HD (UHD) weergave met HDMI 2.0, DisplayPort 1.2 en Intel® Thunderbolt™ 3
*Intel® UHD Graphics Ingebouwde Beelden en de VGA-uitgangen kunnen alleen worden ondersteund met processors die GPU geïntegreerd hebben.
Audio
– 7.1 CH HD Audio met Content Bescherming (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Protection
– Nichicon Fine Gold Series Audio Caps
– 120dB SNR DAC met Differentiaalversterker
– NE5532 Premium Hoofdtelefoonversterker voor de Front Panel Audio Connector (Ondersteunt tot 600 Ohm hoofdtelefoons)
– Pure Power-In
– Direct Drive Technologie
– PCB Isolatie Scherming
– Impedantie Detectie op de Rear Out poort
– Individuele PCB Laag voor R/L Audio Kanaal
– Gouden Audio Jacks
– 15μ Gouden Audio Connector
– Ondersteunt Creative Sound Blaster™ Cinema 5
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energie Efficiënt Ethernet 802.3az
– Ondersteunt PXE
Wireless LAN
– Intel® 802.11ac WiFi Module
– Ondersteunt IEEE 802.11a/b/g/n/ac
– Ondersteunt Dual-Band (2.4/5 GHz)
– Ondersteunt draadloze verbindingen met hoge snelheid tot 1733Mbps
– 2 antennes voor 2 (Verzenden) x 2 (Ontvangen) diversiteitstechnologie
– Ondersteunt Bluetooth 5.0 + Hoge snelheid klasse II
– Ondersteunt MU-MIMO
Uitbereidingssleuven
– 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 modus)*
– 1 x Verticale M.2 Socket (Key E) met de meegeleverde WiFi-802.11ac PCIe WiFi-module en Intel® CNVi (Geïntegreerde WiFi/BT) (op de achterste I/O)**
– 15μ Gouden Contact in VGA PCIe Slot (PCIE1)
*Ondersteunt PCIe riser kaarten om één x16 slot uit te breiden naar twee x8 slots
Ondersteunt NVMe SSD’s als opstartschijven
**Ondersteunt CNVio1 WiFi-module (Intel® Wireless-AC 9560/9462/9461) alleen.
Opslag
– 4 x SATA3 6.0 Gb/s Aansluitingen, ondersteunt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI en Hot Plug*
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
*Als M2_1 bezet is door een SATA-type M.2-apparaat, wordt SATA3_1 uitgeschakeld.
**Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD’s als opstartschijven
Aansluitingen
– 1 x Chassis Intrusion Header
– 1 x RGB LED Header*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Waterpomp Fan Connector (4-pin) (Slimme Fan Snelheidsregeling)****
– 1 x Chassis Fan Connector (4-pin)*****
– 1 x 24 pin ATX Voedingsconnector
– 1 x 8 pin 12V Voedingsconnector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector (15μ Gouden Audio Connector)
– 1 x USB 2.0 Header (Ondersteunt 2 USB 2.0 poorten) (Ondersteunt ESD Bescherming)
– 1 x USB 3.1 Gen1 Header (Ondersteunt 2 USB 3.1 Gen1 poorten) (Ondersteunt ESD Bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**Ondersteunt in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU fan van maximaal 1A (12W) fan vermogen.
****De CPU/Waterpomp Fan ondersteunt de waterkoeler fan van maximaal 2A (24W) fan vermogen.
CPU_OPT/W_PUMP kan automatisch detecteren of een 3-pin of 4-pin fan in gebruik is.
*****De Chassis Fan Connector ondersteunt de chassis fan van maximaal 1A (12W) fan vermogen.

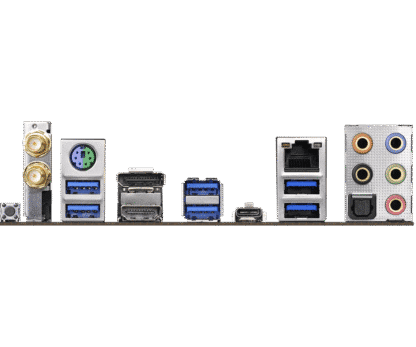

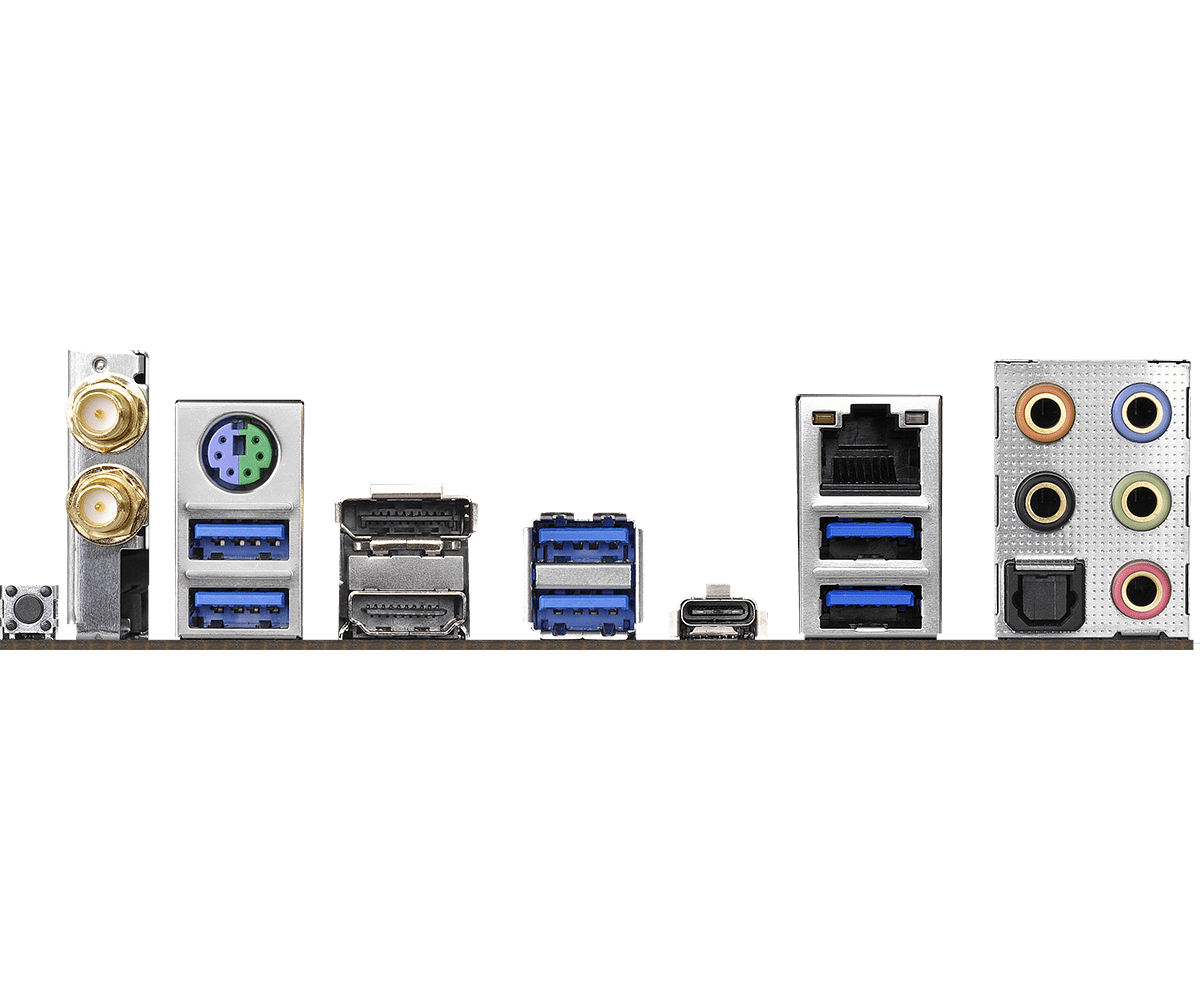

Achterpaneel I/O
– 2 x Antenne Poorten
– 1 x PS/2 Muismuis/Toetsenbord Poort
– 1 x HDMI Poort
– 1 x DisplayPort 1.2
– 1 x Intel® Thunderbolt™ 3 (Compatibel met USB 3.1 Gen2 en USB-C Display)*
– 1 x Optische SPDIF Uit Poort
– 4 x USB 3.1 Gen2 Type-A Poorten (10 Gb/s) (Ondersteunt ESD Bescherming)
– 2 x USB 3.1 Gen1 Poorten (Ondersteunt ESD Bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– 1 x Clear CMOS Knop
– HD Audio Jacks: Achterluidspreker / Centraal / Bass / Lijnin / Frontluidspreker / Microfoon (Gouden Audio Jacks)
*Ondersteunt USB PD 2.0 tot 12V@3A (36W) opladen
Software en UEFI
Software
– ASRock Phantom Gaming Tuning
– ASRock Polychrome SYNC
– ASRock Key Master
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
– Antennes
Hardware Monitor
– Temperatuursensoren: CPU, CPU/Waterpomp, Chassis Fans
– Fan Tachometer: CPU, CPU/Waterpomp, Chassis Fans
– Stille Fan (Automatisch de chassisfan snelheid aanpassen op basis van CPU-temperatuur): CPU, CPU/Waterpomp, Chassis Fans
– Fan Multi-Snelheidsregeling: CPU, CPU/Waterpomp, Chassis Fans
– CASE OPEN detectie
– Spanningsmonitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, VCCSA, VCCST
Formaat
– Mini-ITX Formaat: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
– 8 Laags PCB
– 4 x 2oz koper
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP klaar (ErP/EuP klaargeleverde voeding is vereist)
