Beschrijving

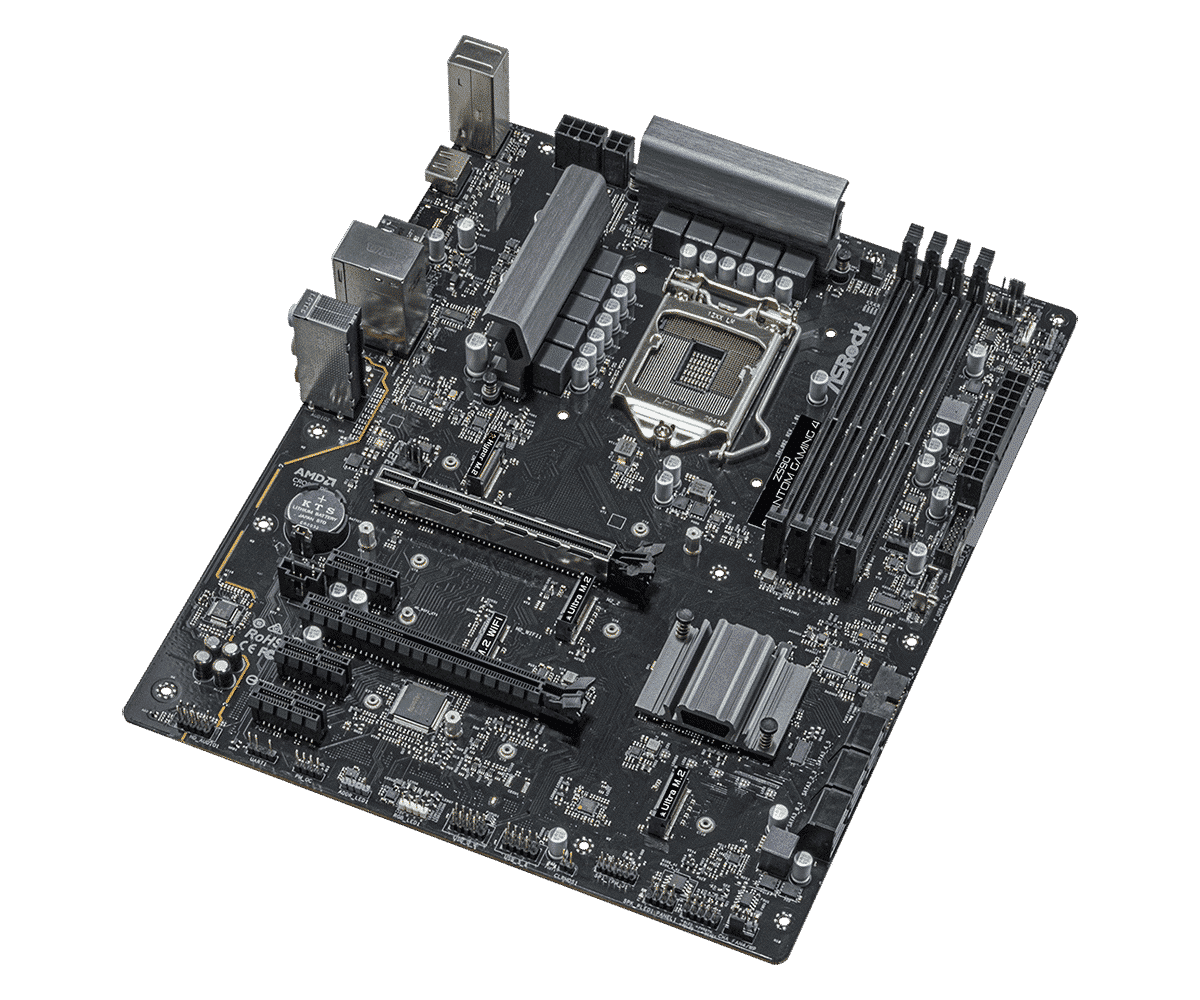

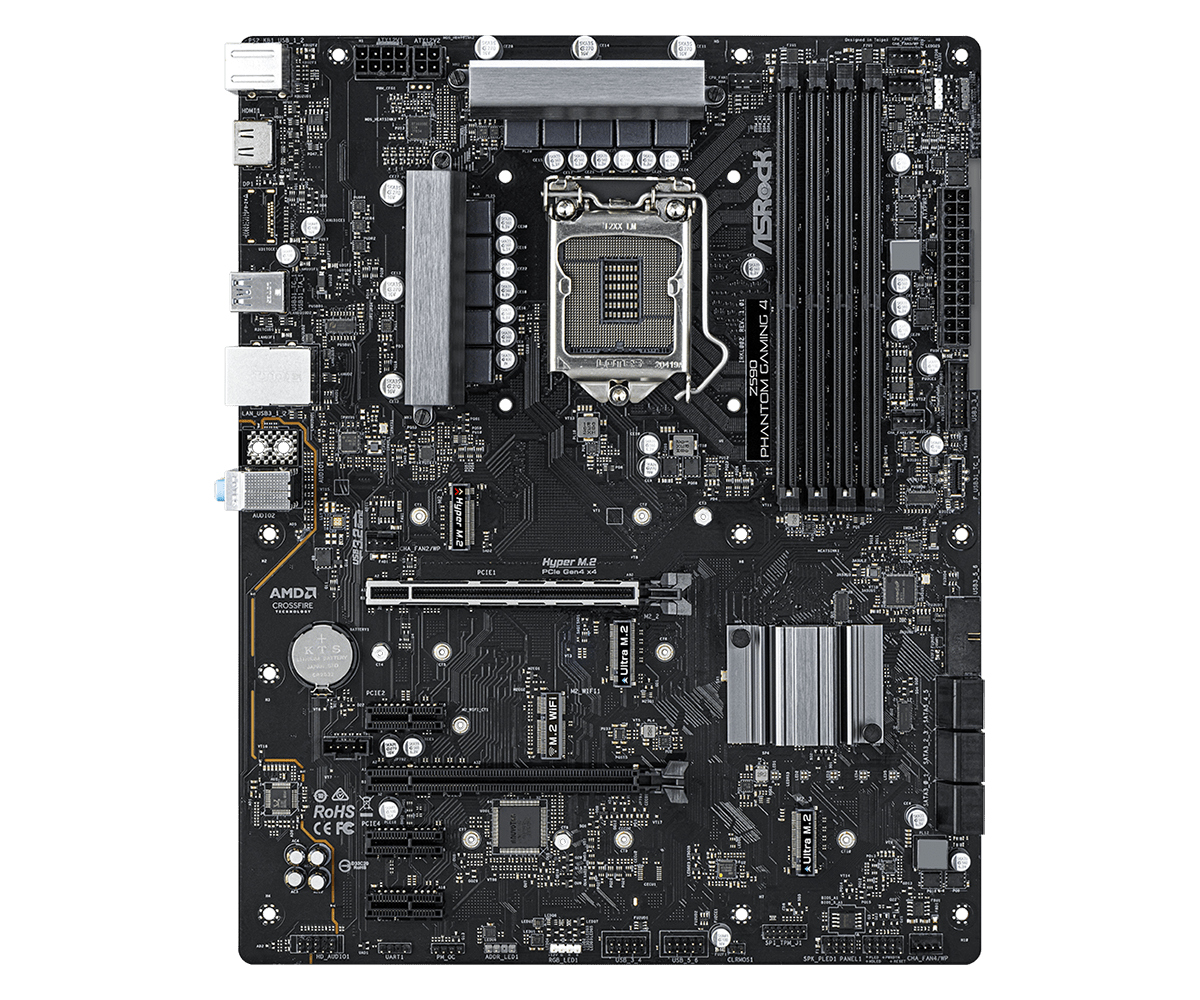

Het ASRock Z590 Phantom Gaming4 is een ATX Moederbord dat is gebasseerd op de Intel Z590 chipset, het moederbord ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram verder beschikt het Asrock Z590 Phantom Gaming4 moederbord over twee PCI Express 3.0 x16, drie PCI Express 3.0 x1 en een M2 slot. Het ASRock Z590 Phantom Gaming4 LGA1200 moederbord beschikt ook over HDMI, USB2.0, USB 3.2 Gen1, USB 3.2 Gen2 Type-A, USB 3.2 Gen2 Type-C en USB2.0 Poorten.
ASRock Z590 Phantom Gaming4
Product: Asrock Z590 Phantom Gaming 4
Socket: LGA1200
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4710483934032
SKU: 90-MXBF00-A0UAYZ
Garantie: 6 maanden
Drivers voor de Asrock Z590 Phantom Gaming 4
Processoren die door worden ondersteund door de Asrock Z590 Phantom Gaming 4
pakketinhoud:
– Moederbord (Asrock Z590 Phantom Gaming 4)
– IO-Shield (blikken achterplaatje)
– Geen handleiding
– Geen driver-cd
– Geen kabels
Unieke Kenmerken
ASRock USB 3.2 Gen2
– ASRock Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Steel Slot
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e Gen Intel® Core™ Processors en 11e Gen Intel® Core™ Processors (LGA1200)
– Digi Power ontwerp
– 8 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU’s
Chipset
– Intel® Z590
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 4 x DDR4 DIMM Slots
– 11e Gen Intel® Core™ Processors ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4800+(OC)*
– 10e Gen Intel® Core™ Processors ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4666+(OC)*
– Ondersteunt ECC UDIMM geheugensmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 128GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11e Gen Intel® Core™ (i9/i7/i5) ondersteunen DDR4 3200 natively; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 natively.
10e Gen Intel® Core™ (i9/i7) ondersteunen DDR4 2933 natively; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 natively.
**Door de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB voor de reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 Compatibele wake-up gebeurtenissen
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, CPU GT, DRAM, VCCIO, VCCSA, VCCST, VCCIN AUX, VPPM Voltage Multi-aanpassing
Grafisch
– 11e Gen Intel® Core™ Processors ondersteunen Intel® Xe Graphics Architecture (Gen 12). 10e Gen Intel® Core™ Processors ondersteunen Gen 9 Graphics
– Ondersteunt HDMI 2.0 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e Gen Intel® Core™ Processors
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e Gen Intel® Core™ Processors
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 Poort (Compatibele HDMI-monitor vereist)
– Ondersteunt HDCP 2.2 met HDMI Poort (HDCP 2.3 gereed met 11e Gen Intel® Core™ Processors)
*Intel® UHD Graphics Built-in Visuals en de VGA-uitgangen kunnen alleen worden ondersteund door processors met geïntegreerde GPU.
Graphics-specificaties kunnen variëren tussen CPU-types.
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Ondersteunt Surge Protection
– Nahimic Audio
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssloten
11e Gen Intel® Core™ Processors
– 2 x PCI Express x16 Slots (PCIE1/PCIE3: enkel bij Gen4x16 (PCIE1); dubbel bij Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*
10e Gen Intel® Core™ Processors
– 2 x PCI Express x16 Slots (PCIE1/PCIE3: enkel bij Gen3x16 (PCIE1); dubbel bij Gen3x16 (PCIE1) / Gen3x4 (PCIE3))*
– 3 x PCI Express 3.0 x1 Slots
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module en Intel® CNVi (Geïntegreerde WiFi/BT)
*Ondersteunt NVMe SSD’s als opstartschijven
Opslag
– 6 x SATA3 6.0 Gb/s Connectors*
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2260/2280 M.2 PCI Express module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11e Gen Intel® Core™ processors)**
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 Socket (M2_3), ondersteunt M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
*Als M2_2 bezet is door een SATA-type M.2-apparaat, wordt SATA3_1 uitgeschakeld.
Als M2_2 bezet is door een PCIe-type M.2-apparaat, wordt SATA3_0 uitgeschakeld.
Als M2_3 bezet is door een SATA-type M.2-apparaat, wordt SATA3_2 uitgeschakeld.
***Ondersteunt Intel® Optane™ Technologie (M2_2 en M2_3 alleen)
Ondersteunt NVMe SSD’s als opstartschijven
Ondersteunt ASRock U.2 Kit
RAID
– Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
– Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe-opslagapparaten*
*RAID functie voor PCIe-mode SSD in M2_1 is alleen beschikbaar met Intel® SSD geïnstalleerd.
Aansluitingen
– 1 x SPI TPM Header
– 1 x Power LED en Speaker Header
– 2 x RGB LED Headers*
– 2 x Addressable LED Headers**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
– 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector
– 1 x Thunderbolt™ AIC Connector (5-pin) (Ondersteunt ASRock Thunderbolt™ 4 AIC Card)
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD Bescherming)
– 2 x USB 3.2 Gen1 Headers (Ondersteunt 4 USB 3.2 Gen1 poorten) (ASMedia ASM1074 hub) (Ondersteunt ESD Bescherming)
– 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (Ondersteunt ESD Bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**Ondersteunt in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU-fan met maximaal 1A (12W) fanvermogen.
****De CPU/Water Pump Fan ondersteunt de waterkoeler-fan met maximaal 2A (24W) fanvermogen.
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler-fan met maximaal 2A (24W) fanvermogen.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP en CHA_FAN4/WP kunnen automatisch detecteren of een 3-pin of 4-pin fan wordt gebruikt.

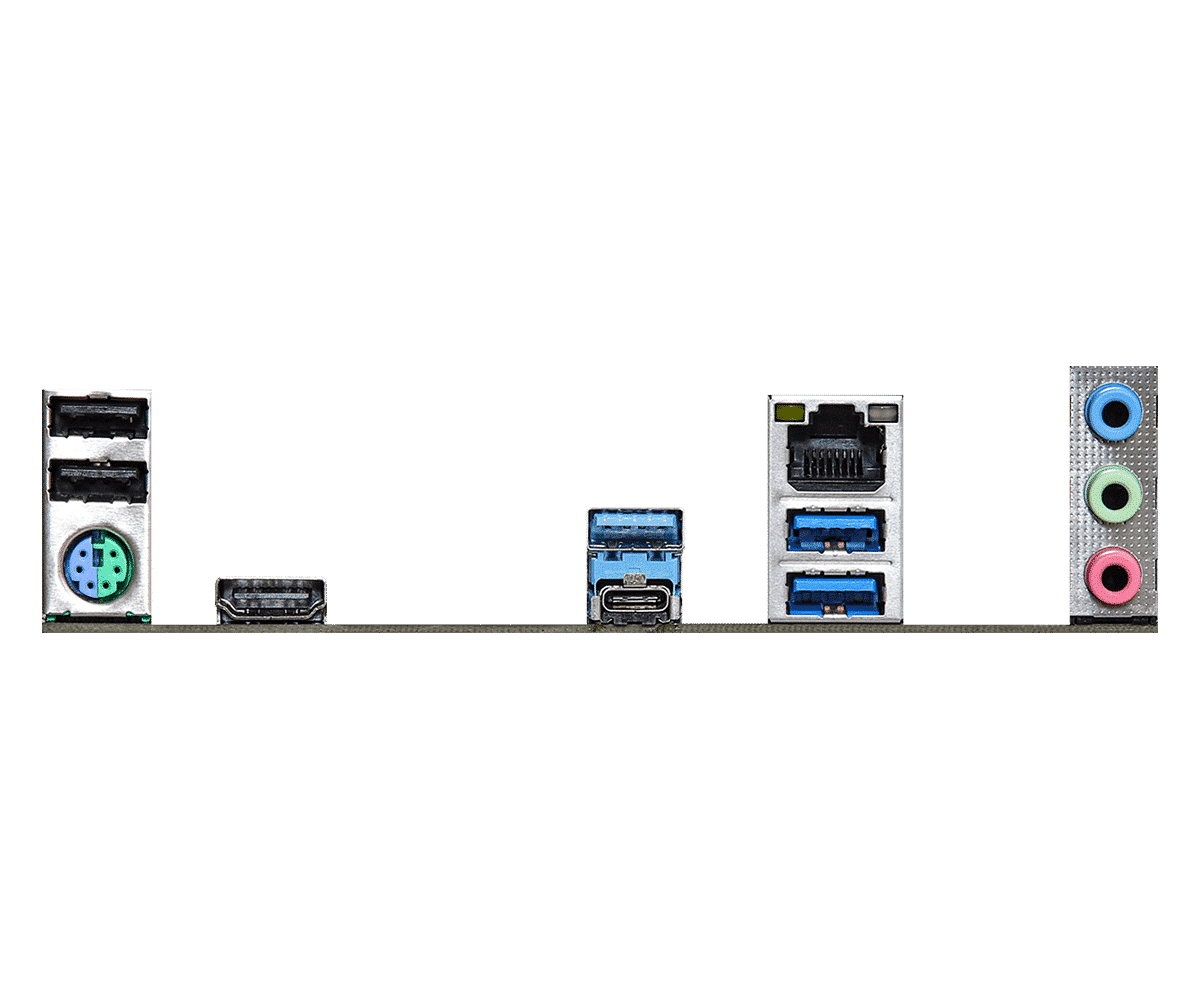

Achterpaneel I/O
– 1 x PS/2 Muizen/Toetsenbord Poort
– 1 x HDMI Poort
– 1 x USB 3.2 Gen2 Type-A Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen2 Type-C Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD Bescherming)
– 2 x USB 3.2 Gen1 Poorten (Ondersteunt ESD Bescherming)
– 2 x USB 2.0 Poorten (Ondersteunt ESD Bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Front Speaker / Microphone
Software en UEFI
Software
– ASRock Moederbord Hulpprogramma (Phantom Gaming Tuning)
– ASRock Polychrome SYNC
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Quiet Fan (Automatische aanpassing van de snelheid van de behuizingsventilator op basis van CPU-temperatuur): CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Spanning monitoring: CPU Vcore, PCH, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, +12V, +5V, +3.3V
Formaat
– ATX Formaat: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
– Solid Capacitor ontwerp
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP gereed (ErP/EuP gereed voeding is vereist)
