Beschrijving

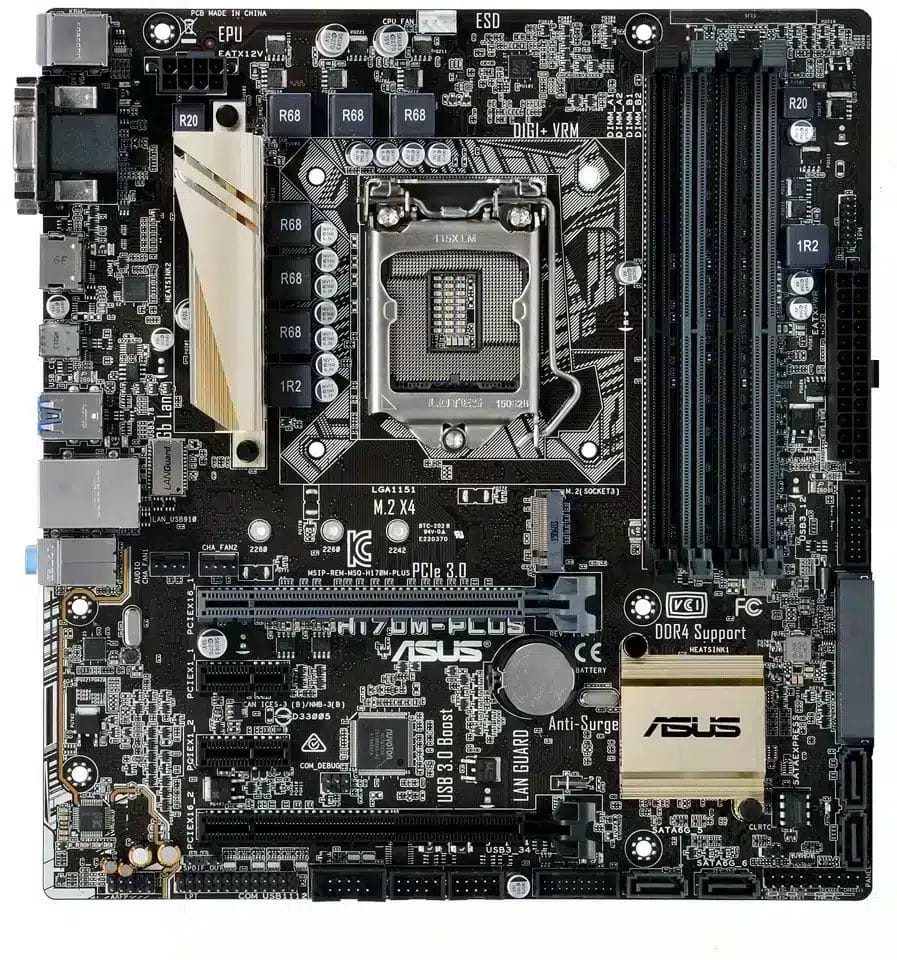

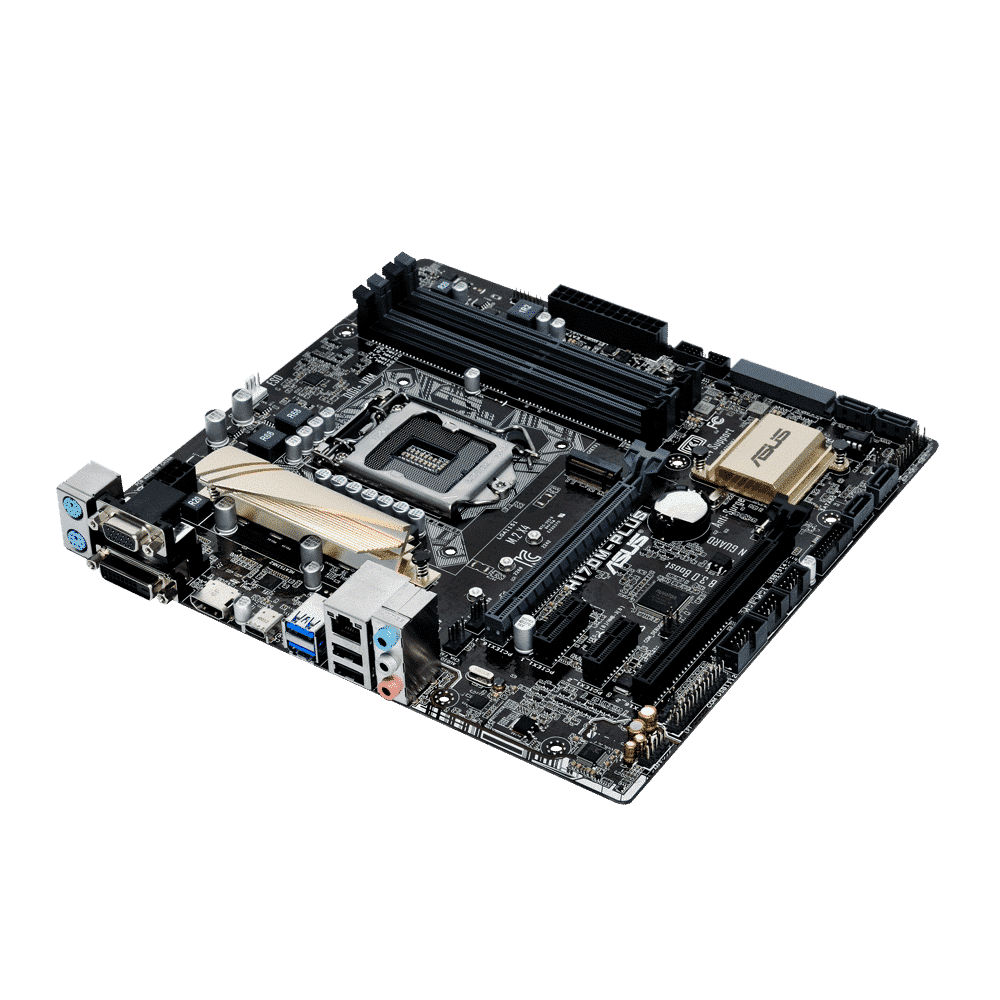

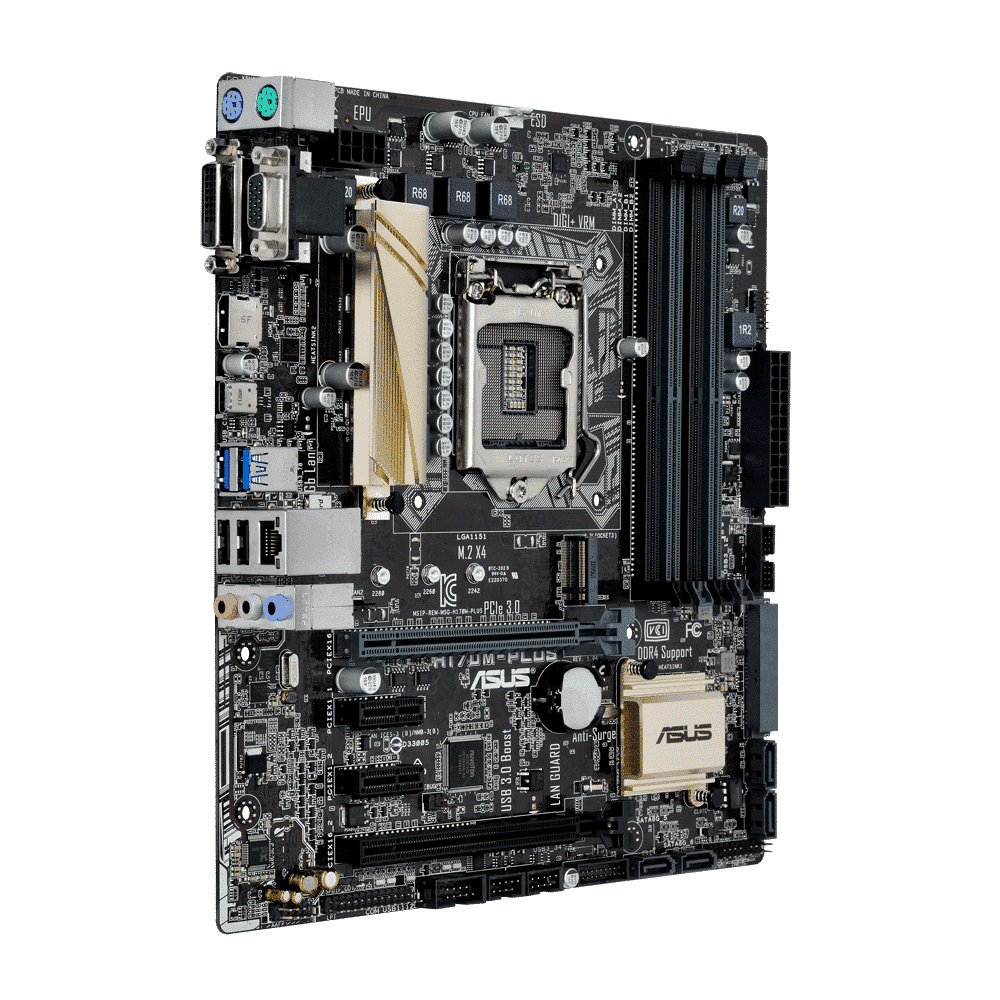

De Asus H170M Plus is een micro atx socket 1151 (LGA1151) moederbord geschikt voor de 6e en 7e generatie processoren. Het moederbord is voorzien van 4 DDR 4 geheugensloten met een maximale capaciteit van 64GB, verder is het moederbord voorzien van een zeer ruime hoeveelheid aansluitingen zoals DVI, VGA HDMI, USB3 en USB-C, om comptabiliteitsproblemen te voorkomen is het moederbord voorzien van de laatst beschikbare BIOS versie.
Eigenschappen: Moederbord – M-ATX | Socket 1151 6e, 7e generation | 4x DDR4 | Intel ® H170 Chipset | M.2 | SATA-600 | Sata-Express | PCI-e 3.0 x1 | PCI-e 3.0 x16 | USB 2.0 | 8x USB 3.2 (Gen1, 5Gb/s)| HDMI | DVI-D
Klik hier voor de ondersteunende CPU’s
Klik hier voor de drivers
Product: Asus H170M Plus
Socket: Socket 1151
Geschikt voor: 6e en 7e generatie processoren
Categorie: Moederborden
Merk: Asus
EAN: 4712900150025
Staat: Refurbished – Bios bijgewerkt naar de laatste versie
SKU:90MB0MT0-M0EAY0, H170M-PLUS
Garantie: 6 Maanden
pakketinhoud:
– Moederbord (Asus H170M Plus)
– IO-Shield (blikken achterplaatje)
– geen handleiding
– geen driver-cd
– geen kabels
processor
LGA1151-socket voor Intel® 6e generatie Core™ i7 / i5 / i3, Pentium® en
Celeron®-processoren
Ondersteunt Intel® 14nm CPU
Ondersteunt Intel® Turbo Boost-technologie 2.0*
* De ondersteuning van Intel® Turbo Boost Technology 2.0 is afhankelijk van het CPU-type.
** Raadpleeg www.asus.com voor een lijst met Intel® CPU-ondersteuning.
Chipset
Intel® H170 Express-chipset
Geheugen
4 x DIMM, maximaal 64 GB, DDR4 2133 MHz, niet-ECC, niet-gebufferd geheugen
Dual-channel geheugenarchitectuur
Ondersteunt Intel® Extreme Memory Profile (XMP)
* Hyper DIMM-ondersteuning is afhankelijk van de fysieke kenmerken van individuele CPU’s.
Raadpleeg Memory QVL (Qualified Vendors List) voor meer informatie.
Grafisch
Geïntegreerde grafische processor – Intel® HD Graphics-ondersteuning
Ondersteuning voor meerdere VGA-uitvoer: HDMI-, DVI-D-, RGB-poorten
– Ondersteunt HDMI met maximale resolutie van 4096 x 2160 @24Hz / 2560 x 1600 @60Hz
– Ondersteunt DVI-D met maximale resolutie van 1920 x 1200 @60Hz
– Ondersteunt RGB met een maximale resolutie van 1920 x 1200 @60Hz
Ondersteunt maximaal drie beeldschermen tegelijk
Ondersteunt Intel® InTruTM 3D, Quick Sync Video, Intel® Clear Video HD Technology, en Intel® InsiderTM
Maximaal gedeeld geheugen van 1024 MB
Uitbreidingssloten
1 x PCI Express 3.0/2.0 x16-slot (in x16-modus)
1 x PCI Express 3.0/2.0 x16-slot (max. in x4-modus)
2 x PCI Express 3.0/2.0 x1-sleuven
Multi-GPU
Ondersteuning Ondersteunt AMD® Quad-GPU CrossFireX™-technologie
Audio
Realtek® ALC887 7.1-kanaals High Definition Audio CODEC
Audiofuncties
– Audio-afscherming: zorgt voor nauwkeurige analoge/digitale scheiding en sterk verminderde multilaterale interferentie
– Speciale audio-PCB-lagen: afzonderlijke lagen voor linker- en rechterkanalen om de kwaliteit van de gevoelige audiosignalen te bewaken
– Eersteklas audiocondensatoren van Japanse makelij: zorgen voor een warm, natuurlijk en meeslepend geluid met uitzonderlijke helderheid en natuurgetrouwheid.
– Ondersteunt jack-detectie en jack-retasking op het voorpaneel.
Opslag
Intel® H170 Express-chipset met ondersteuning voor RAID 0, 1, 5, 10 en Intel Rapid Storage Technology 14
– 1 x SATA Express-poort (compatibel met 2 x SATA 6.0 Gb/s-poorten)
– 1 x M.2 Socket 3 met M Key, type 2242/2260/2280 opslagapparaten ondersteunen (zowel SATA- als PCIE-modus)
– 6 x SATA 6.0 Gb/s-poorten (grijs, 2 van SATA Express)
– Ondersteunt Intel® Smart Response-technologie*
* Deze functies werken afhankelijk van het geïnstalleerde type CPU.
LAN
Intel I219-V Gigabit-LAN
Dubbele verbinding tussen de geïntegreerde Media Access Controller (MAC) en de fysieke laag (PHY)
USB
Intel® H170 Express-chipset – ondersteunt ASUS USB 3.0 Boost
– 6 x USB 3.0 / 2.0-poorten (4 poorten op het middenbord, 2 poorten op het achterpaneel, blauw, Type A)
– 1 x USB 5Gb/s Type C-poort ondersteunt 3A uitgangsvermogen
– 6 x USB 2.0/1.1-poorten (4 poorten op het middenbord, 2 poorten op het achterpaneel)

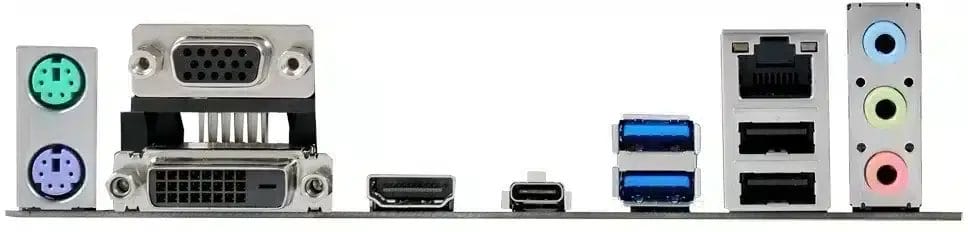

I/O-poorten op het achterpaneel
1 x PS/2-toetsenbordpoort (paars)
1 x PS/2-muispoort (groen)
1 x HDMI-poort
1 x DVI-D-poort
1 x RGB-poort
1 x LAN-poort (RJ-45).
1 x USB 5Gb/s Type C-poort
2 x USB 3.0/2.0-poorten (type A, blauw)
2 x USB 2.0/1.1-poorten
3 x audio-aansluitingen ondersteunen 7.1-kanaals audio-uitvoer*
* Gebruik een chassis met HD-audiomodule in het voorpaneel om een 8-kanaals audio-uitgang te ondersteunen.
Interne I/O-connectoren
2 x USB 3.0 / 2.0-connector ondersteunt 4 extra USB 3.0 / 2.0-poorten (19-pins)
2 x USB 2.0 / 1.1-connectoren ondersteunen 4 extra USB 2.0 / 1.1-poorten
1 x M.2 Socket 3 (voor M Key, type 2242/2260/2280 apparaten)
1 x SATA Express-connector (compatibel met 2 x SATA 6.0 Gb/s-poorten)
6 x SATA 6.0 Gb/s-connectoren (grijs; 2 van SATA Express)
1 x 4-pins CPU-ventilatorconnector (PWM-modus)
2 x 4-pins chassisventilatorconnectoren (4-pins) voor zowel 3-pins (DC-modus) als 4-pins (PWM-modus) koelersregeling
1 x audio-aansluiting op het voorpaneel (AAFP)
1 x S/PDIF out-header
1 x COM-connector
1 x LPT-connector
1 x TPM-kopstuk
1 x 24-pins EATX-voedingsconnector
1 x 8-pins EATX 12V-voedingsconnector
1 x systeempaneelconnector*
1 x Wis CMOS-jumper
* Chassis-inbraakkop is ingebouwd in de systeempaneelconnector.
BIOS-functies
128 Mb Flash-ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM2.0, SM BIOS 3.0,
ACPI 5.0, meertalige BIOS, ASUS EZ Flash 3, ASUS CrashFree BIOS
3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 Mijn favorieten, Quick Note, Last
Modified Log, F12 PrintScreen-functie en ASUS DRAM SPD (Serial Presence Detect) geheugeninformatie
Beheersbaarheid
WfM 2.0, DMI 3.0, WOL door PME, PXE
OS-ondersteuning
Windows® 10 (64-bits)
Windows® 8.1 (64-bits)
Windows® 7 (32-bits/64-bits)*
* Raadpleeg de officiële ASUS-website en download “Windows® 7 Installation
Guide” en “EZ Installer” om Windows® 7 te installeren.
Vormfactor
Micro-ATX-vormfactor: 9,6 inch x 8,95 inch (24,4 cm x 22,7 cm)
