Beschrijving
Het A320M-DVS R4.0 Moederbord is gebasseerd op de A320 chipset, doordat het moederbord is geupdate naar de laastste BIOS versie ondersteund het moederbord AMD AM4 Socket Ryzen™ 5000 desktop processoren.
het moederbord is voorzien van dual-channel DDR4 geheugensloten met een maximale capaciteit van 32GB Ram, verder beschikt de A320M-DVS R4.0 over één PCI Express 3.0 x16, één PCI Express 2.0 x1 sloten. Het moederbord is ook voorzien van vier SATA3 6.0 Gb, vier USB 3.2 Gen1 en twee USB 2.o poorten
Klik hier voor de ondersteunende CPU’s
Klik hier voor de stuurprogramma’s

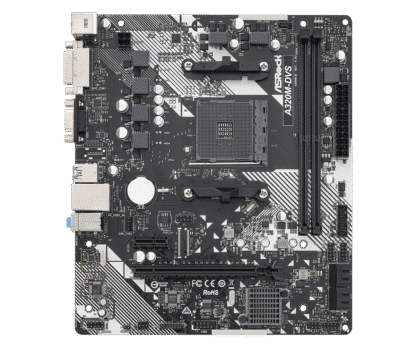

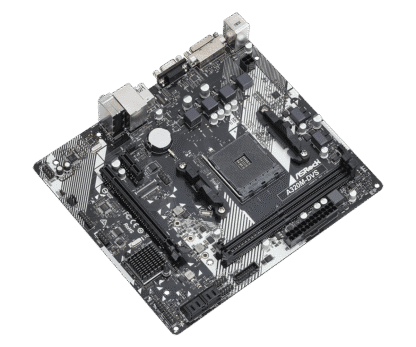

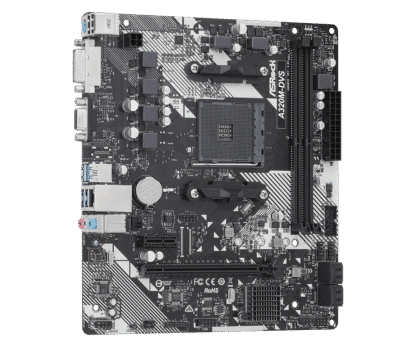

Product: ASRock A320M-DVS R4.0
Socket: AMD AM4
Categorie: moederborden
Merk: ASRock
EAN: 4717677337655
Staat: Refurbished – BIOS geüpdatet naar de nieuwste versie
SKU: 90-MXB9M0-A0UAYZ, A320M-DVS R4.0
Garantie: 6 maanden
pakketinhoud:
– Moederbord (ASRock A320M-DVS R4.0)
– IO-Shield (Blikken achterplaatje)
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
Unieke Eigenschappen
ASRock Super Alloy
– Hoge Dichtheid Glazen Fabric PCB
– Saffier Zwart PCB
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt AMD Socket AM4 A-Series APU’s (Bristol Ridge) en Ryzen Series CPU’s (Matisse, Picasso, Summit Ridge, Raven Ridge en Pinnacle Ridge)
– 6 Power Fase ontwerp
– Ondersteunt CPU tot 105W
Chipset
– AMD Promontory A320
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 2 x DDR4 DIMM Slots
– AMD Ryzen serie CPU’s (Matisse) ondersteunen DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Pinnacle Ridge) ondersteunen DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Picasso) ondersteunen DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Summit Ridge) ondersteunen DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Raven Ridge) ondersteunen DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered geheugen*
– AMD 7e Gen A-Series APU’s ondersteunen DDR4 2400 / 2133 non-ECC, un-buffered geheugen
– Max. capaciteit van systeemgeheugen: 32GB**
– 15μ Gouden Contact in DIMM Slots
*Voor Ryzen Serie CPU’s (Picasso en Raven Ridge), ECC wordt alleen ondersteund met PRO CPU’s.
Raadpleeg de onderstaande tabel voor ondersteuning van AMD non-XMP geheugenfrequenties.
A-Series APU’s:
Ryzen Series CPU’s (Matisse):
Ryzen Series CPU’s (Pinnacle Ridge):
Ryzen Series CPU’s (Picasso):
Ryzen Series CPU’s (Summit Ridge):
Ryzen Series CPU’s (Raven Ridge):
SR: Single rank DIMM, 1Rx4 of 1Rx8 op DIMM module label
DR: Dual rank DIMM, 2Rx4 of 2Rx8 op DIMM module label
**Vanwege de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB vanwege reservering voor systeembgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met GUI ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 5.1 compatibiliteit wake-up evenementen
– Ondersteunt jumperfree
– SMBIOS 2.3 ondersteuning
– DRAM Spanning multi-aanpassing
Grafisch
– Geïntegreerde AMD Radeon™ Vega Serie Graphics in Ryzen Series APU*
– Geïntegreerde AMD Radeon™ R-Serie Graphics in A-series APU*
– DirectX 12, Pixel Shader 5.0
– Gedeeld geheugen standaard 2GB. Max Gedeeld geheugen ondersteunt tot 16GB.**
– Dubbele grafische uitvoer opties: ondersteunt DVI-D en D-Sub door onafhankelijke weergavecontrollers
– Ondersteunt DVI-D met een maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met een maximale resolutie tot 2048×1536 @ 60Hz
– Ondersteunt HDCP 1.4 met DVI-D Poort
– Ondersteunt Full HD 1080p Blu-ray (BD) afspelen met DVI-D Poort
*Werkelijke ondersteuning kan variëren per CPU
**Het maximale gedeelde geheugen van 16GB vereist 32GB systeemgeheugen geïnstalleerd.
Audio
– 7.1 CH HD Audio (Realtek ALC887 Audio Codec)
– Ondersteunt Surge Bescherming
LAN
– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– Realtek RTL8111H
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energiezuinige Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssloten
AMD Ryzen serie CPU’s (Matisse, Summit Ridge en Pinnacle Ridge)
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x16 mode)*
AMD 7e A-Series APU’s
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x8 mode)*
AMD Ryzen serie CPU’s (Picasso, Raven Ridge)
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x8 mode)*
AMD Athlon serie CPU’s
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x4 mode)*
– 1 x PCI Express 2.0 x1 Slot
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s Aansluitingen, ondersteuning voor RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug
Aansluiting
– 1 x COM Poort Header
– 1 x TPM Header
– 1 x Chassis Inbraak en Speaker Header
– 1 x CPU Ventilator Aansluiting (4-pin)*
– 2 x Chassis Ventilator Aansluitingen (1 x 4-pin, 1 x 3-pin)**
– 1 x 24 pin ATX Voedingsconnector
– 1 x 4 pin 12V Voedingsconnector
– 1 x Front Paneel Audio Connector
– 2 x USB 2.0 Headers (ondersteunt 4 USB 2.0 poorten) (ondersteunt ESD Bescherming)
– 1 x USB 3.1 Gen1 Header (ondersteunt 2 USB 3.1 Gen1 poorten) (ondersteunt ESD Bescherming)
*De CPU Ventilator Aansluiting ondersteunt de CPU ventilator met een maximaal vermogen van 1A (12W).
**De Chassis Ventilator Aansluiting ondersteunt de chassis ventilator met een maximaal vermogen van 1A (12W).

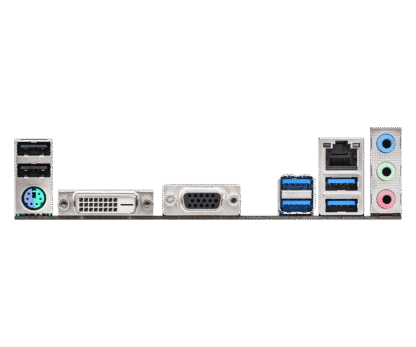

Achterpaneel I/O
– 1 x PS/2 Muis/Toetsenbord Poort
– 1 x D-Sub Poort
– 1 x DVI-D Poort
– 2 x USB 2.0 Poorten (ondersteunt ESD Bescherming)
– 4 x USB 3.1 Gen1 Poorten (ondersteunt ESD Bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Lijn in / Voorkant Speaker / Microfoon
Software en UEFI
Software
– ASRock Moederbord Utility (A-Tuning)
– ASRock APP Charger
– ASRock XFast LAN
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– CPU/Chassis temperatuurdetectie
– CPU/Chassis Ventilator Tachometer
– CPU/Chassis Stille Ventilator
– CPU/Chassis Ventilator multi-snelheidscontrole
– CASE OPEN detectie
– Spanning monitoring: +12V, +5V, +3.3V, Vcore
Form Factor
– Micro ATX Form Factor: 9.0-in x 7.9-in, 23.0 cm x 20.1 cm
– Solide Condensator ontwerp
OS
– Microsoft® Windows® 10 64-bit / 11 64-bit*
*Bristol Ridge en Summit Ridge ondersteunen officieel geen Windows® 11.
Certificeringen
– FCC, CE
– ErP/EuP ready (ErP/EuP ready voeding is vereist)
