Beschrijving
het Asrock B560M-HDV/M2 Moederbord is een Micro-ATX moederbord gebasseerd op de Intel B560 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van dual-channel DDR4 geheugensloten met een maximale capaciteit van 64GB Ram, verder beschikt het ASRock B560 Pro4 moederbord over één PCI Express 4.0 x16, één PCI Express 3.0 x1 en één M2 slot. Het Asrock B560 Pro4 LGA1200 moederbord beschikt ook over HDMI, D-Sub (VGA), DVI-D, USB 3.2 Gen1 Type-A en USB 2.0 Poorten

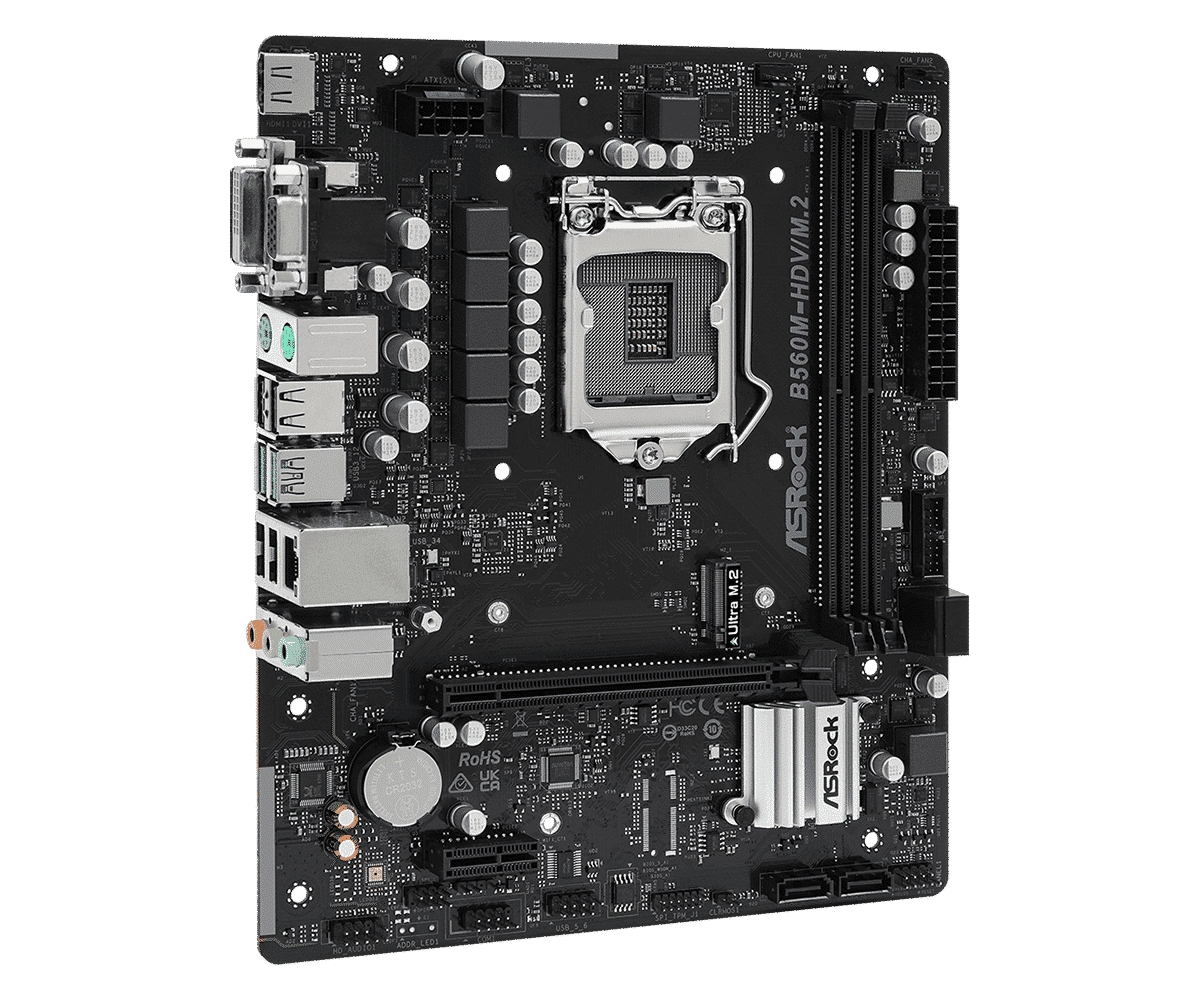

Asrock B560M-HDV/M2
Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie: 6 maanden
EAN: 4710483942174
Fabrikantcode: 90-MXBLE0-A0UAYZ, B560M-HDV/M.2
Drivers voor de Asrock B560M-HDV/M2
Processoren die door worden ondersteund door de Asrock B560M-HDV/M2
Pakketinhoud
- Asrock B560m-hdv/m2 moederbord
- IO-Shield
- Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Unieke Kenmerken
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Auto Driver Installer
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e en 11e generatie Intel® Core™ processoren (LGA1200)
– 5 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
Chipset
– Intel® B560
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 2 x DDR4 DIMM Slots
– 11e generatie Intel® Core™ processoren ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4000+(OC)*
– 10e generatie Intel® Core™ processoren ondersteunen DDR4 non-ECC, un-buffered geheugen tot 3600+(OC)*
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Maximale capaciteit van systeemgeheugen: 64GB
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11e generatie Intel® Core™ (i9/i7/i5) ondersteunt DDR4 3200 native; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
10e generatie Intel® Core™ (i9/i7) ondersteunt DDR4 2933 native; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 Compatibele wake-up events
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO, VCCST, VCCIN AUX Voltage Multi-aanpassing
Grafisch
– 11e generatie Intel® Core™ processoren ondersteunen Intel® Xe Graphics Architectuur (Gen 12). 10e generatie Intel® Core™ processoren ondersteunen Gen 9 Graphics
– Drie grafische uitvoeropties: D-Sub, DVI-D en HDMI**
– Ondersteunt HDMI 2.0 met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e generatie Intel® Core™ processoren
– Ondersteunt HDMI 1.4 met maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e generatie Intel® Core™ processoren
– Ondersteunt DVI-D met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 Poort (Compatibele HDMI-monitor vereist)
– Ondersteunt HDCP 2.3 met DVI-D en HDMI 2.0 Poorten
– Ondersteunt HDCP 2.2 met DVI-D en HDMI Poorten (HDCP 2.3 gereed met 11e generatie Intel® Core™ processoren)
*Intel® UHD Graphics ingebouwde visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die een geïntegreerde GPU hebben. Grafische specificaties kunnen variëren tussen CPU-types.
**Ondersteunt tot 2 displays tegelijk
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Ondersteunt overspanningsbeveiliging
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt bliksem/ESD-beveiliging
– Ondersteunt energiezuinig Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssleuven
11e generatie Intel® Core™ processoren
– 1 x PCI Express 4.0 x16 Slot*
10e generatie Intel® Core™ processoren
– 1 x PCI Express 3.0 x16 Slot*
– 1 x PCI Express 3.0 x1 Slot
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s Connectors, ondersteuning voor Intel® Rapid Storage Technology 18, NCQ, AHCI en Hot Plug*
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
*Als M2_1 bezet is door een SATA-type M.2-apparaat, wordt SATA3_0 uitgeschakeld.
**Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Connectoren
– 1 x COM Poort Header
– 1 x SPI TPM Header
– 1 x Chassis Intrusion en Speaker Header
– 1 x CPU Fan Connector (4-pin)*
– 1 x Chassis Fan Connector (4-pin)**
– 1 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)***
– 1 x 24-pin ATX Power Connector
– 1 x 8-pin 12V Power Connector
– 1 x Front Panel Audio Connector
– 1 x USB 2.0 Header (Ondersteunt 2 USB 2.0 poorten) (Ondersteunt ESD-beveiliging)
– 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD-beveiliging)
*De CPU Fan Connector ondersteunt de CPU-fan met maximaal 1A (12W) fanvermogen.
**De Chassis Fan ondersteunt de chassisfan met maximaal 1A (12W) fanvermogen.
***De Chassis/Water Pump Fan ondersteunt de waterkoelerfan met maximaal 2A (24W) fanvermogen.
CHA_FAN1/WP kan automatisch detecteren of een 3-pin of 4-pin fan in gebruik is.
Achterpaneel I/O
– 1 x PS/2 Toetsenbordpoort
– 1 x PS/2 Muizenpoort
– 1 x D-Sub Poort
– 1 x DVI-D Poort
– 1 x HDMI Poort
– 4 x USB 2.0 Poorten (Ondersteunt ESD-beveiliging)
– 2 x USB 3.2 Gen1 Poorten (Ondersteunt ESD-beveiliging)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Moederbord Utility (A-Tuning)
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Auto Driver Installer
– ASRock Instant Flash
– ASRock Internet Flash
*Deze hulpmiddelen kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– 1 x I/O Shield
Hardwaremonitor
– Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans
– Quiet Fan (Automatisch aanpassen van de snelheid van de chassisfan op basis van CPU-temperatuur): CPU, Chassis, Chassis/Water Pump Fans
– Fan Multi-Speed Control: CPU, Chassis, Chassis/Water Pump Fans
– CASE OPEN detectie
– Voltage monitoring: CPU Vcore, +12V, +5V, +3.3V
Formaat
– Micro ATX Formaat: 8.9-in x 7.4-in, 22.6 cm x 18.8 cm
– Solid Capacitor ontwerp
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP gereed (ErP/EuP gereed voedingsblok is vereist)
