Beschrijving

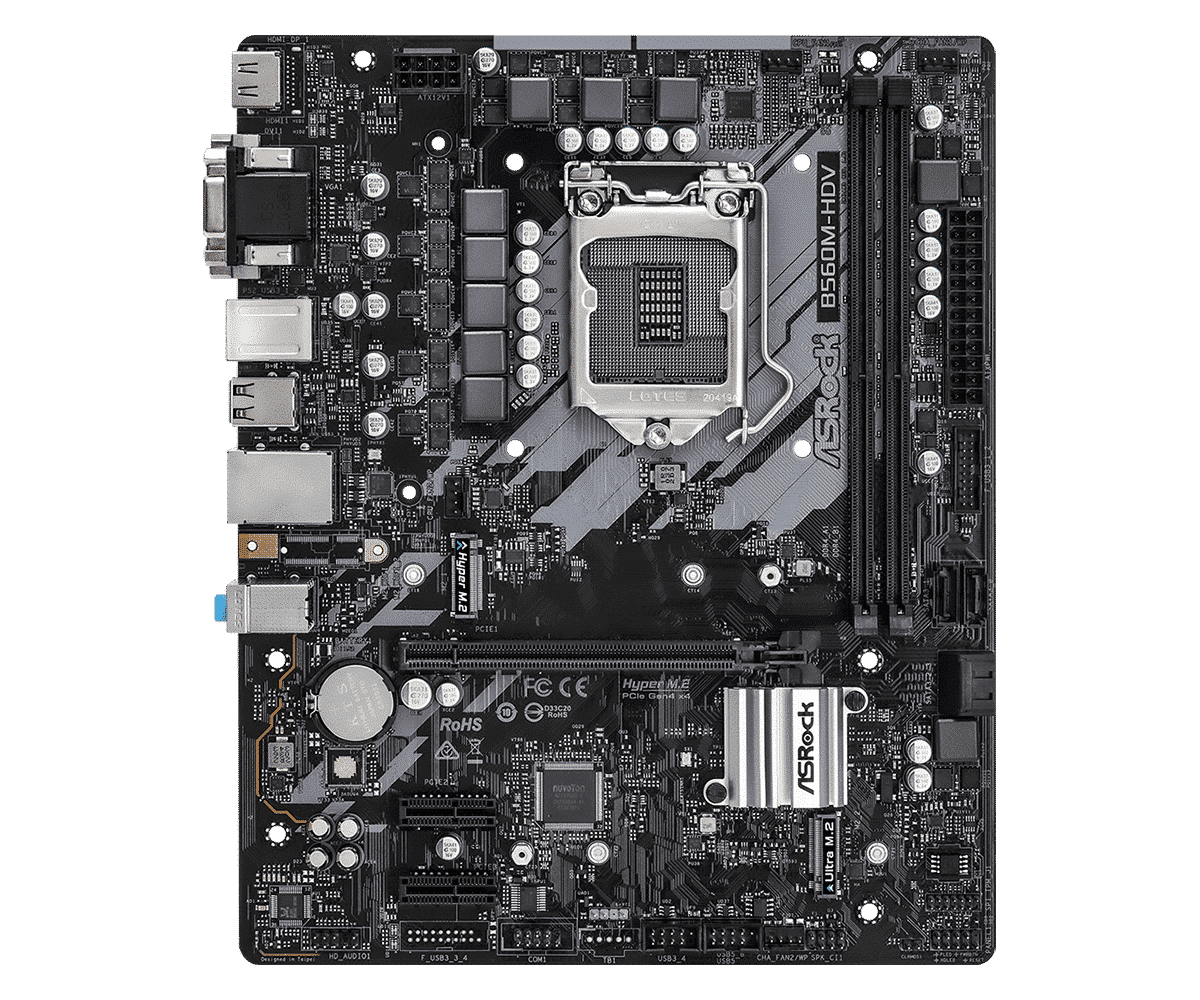

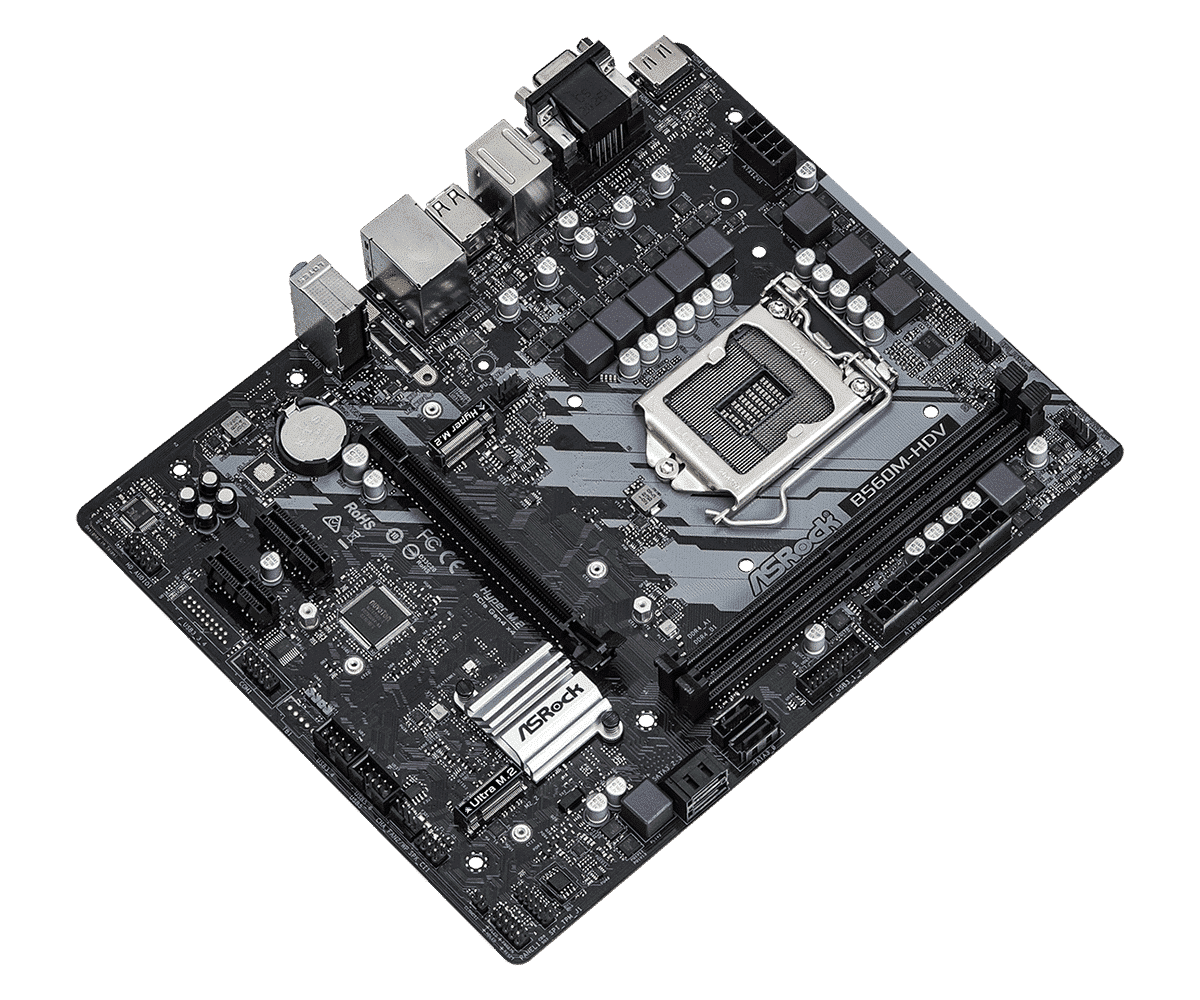

het Asrock B560M-HDV Moederbord is een Micro-ATX moederbord gebasseerd op de Intel B560 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van dual-channel DDR4 geheugensloten met een maximale capaciteit van 64GB Ram, verder beschikt het ASRock B560 Pro4 moederbord over één PCI Express 4.0 x16, twee PCI Express 3.0 x1 en één M2 slot. Het Asrock B560 Pro4 LGA1200 moederbord beschikt ook over HDMI, D-Sub (VGA), DVI-D, USB 3.2 Gen1 Type-A en USB 2.0 Poorten
Asrock B560M-HDV
Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Nieuw
Garantie: 6 maanden
EAN: 4710483933790
Fabrikantcode: 90-MXBF50-A0UAYZ, B560M-HDV
Drivers voor de Asrock B560M-HDV
Processoren die door worden ondersteund door de Asrock B560M-HDV
Pakketinhoud

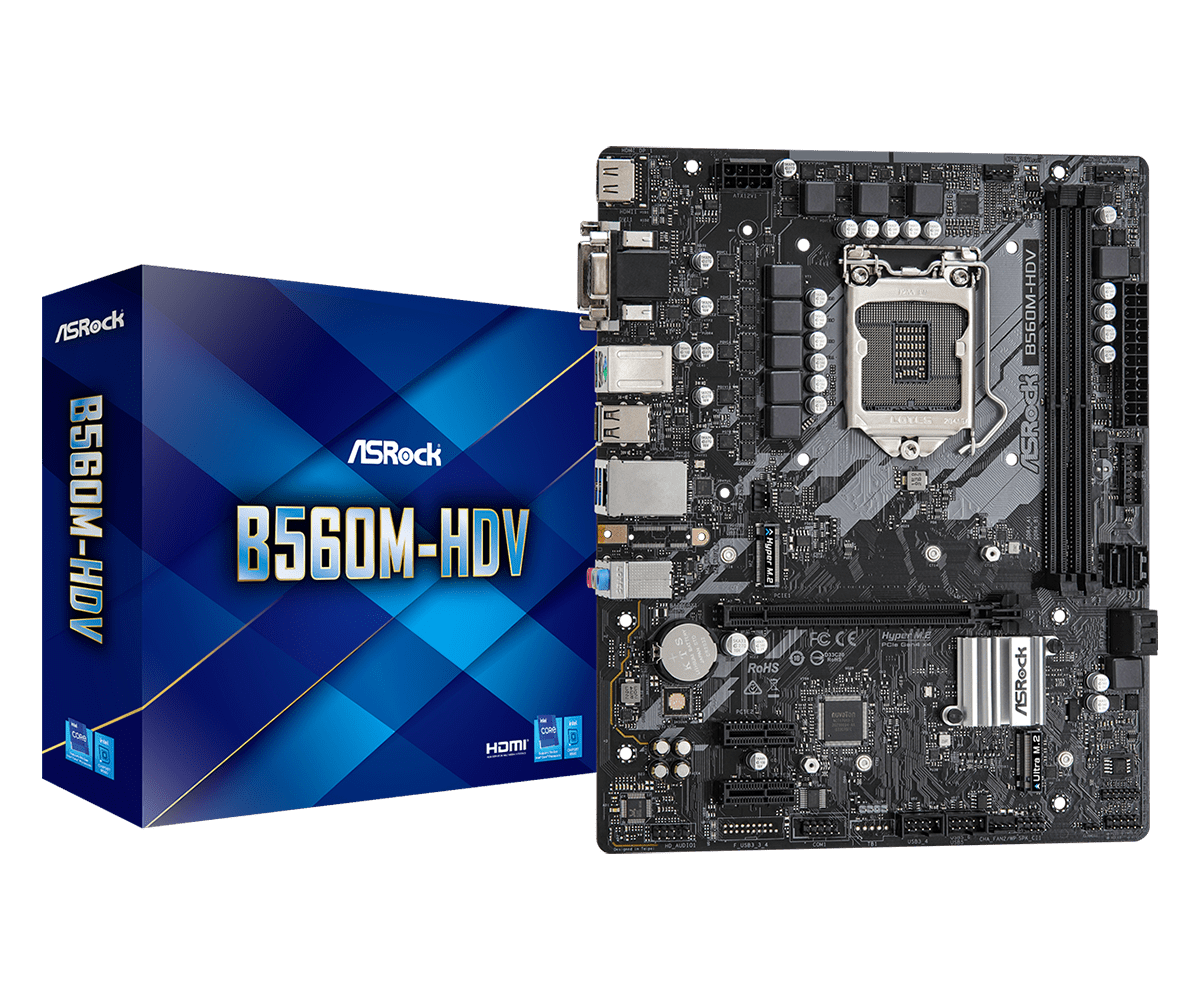

- Asrock B560m-hdv moederbord
- IO-Shield
- handleiding
- driver-cd
- kabels inbegrepen
Specificaties
Unieke Eigenschappen
ASRock Super Alloy
– Premium 50A Power Choke
– Saffierzwart PCB
– Hoge Dichtheid Glasweefsel PCB
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (voor alle USB-, Audio-, LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e generatie Intel® Core™ processoren en 11e generatie Intel® Core™ processoren (LGA1200)
– Digi Power ontwerp
– 6-fase voedingsontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 technologie
Chipset
– Intel® B560
Geheugen
– Dual Channel DDR4 geheugentechnologie
– 2 x DDR4 DIMM slots
– 11e generatie Intel® Core™ processoren ondersteunen DDR4 non-ECC, niet-gebufferd geheugen tot 5000+(OC)*
– 10e generatie Intel® Core™ processoren ondersteunen DDR4 non-ECC, niet-gebufferd geheugen tot 4600+(OC)*
– Ondersteunt ECC UDIMM-geheugenmodules (werken in non-ECC-modus)
– Max. capaciteit van systeemgeheugen: 64GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11e generatie Intel® Core™ (i9/i7/i5) ondersteunt DDR4 3200 native; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
10e generatie Intel® Core™ (i9/i7) ondersteunt DDR4 2933 native; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
**Vanwege de beperkingen van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB voor het reserveren van systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 conforme wake-up evenementen
– SMBIOS 2.7 ondersteuning
– CPU Core/Cache, GT, DRAM, VPPM, VCCIN_AUX, VCCST, VCCSA spanning multi-aanpassing
Grafische Weergave
– 11e generatie Intel® Core™ processoren ondersteunen Intel® Xe Graphics Architecture (Gen 12). 10e generatie Intel® Core™ processoren ondersteunen Gen 9 Graphics
– Drie grafische uitvoeropties: D-Sub, DVI-D en HDMI
– Ondersteunt Triple Monitor
– Ondersteunt HDMI 2.0 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e generatie Intel® Core™ processoren
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e generatie Intel® Core™ processoren
– Ondersteunt DVI-D met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 poort (compliant HDMI-monitor is vereist)
– Ondersteunt HDCP 2.2 met DVI-D en HDMI poorten (HDCP 2.3 klaar met 11e generatie Intel® Core™ processoren)
*Intel® UHD Graphics ingebouwde visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processoren die GPU-geïntegreerd zijn.
Grafische specificaties kunnen variëren tussen CPU-typen.
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Ondersteunt overspanningsbeveiliging
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt bliksem/ESD-bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Uitbreidingssleuven
11e generatie Intel® Core™ processoren
– 1 x PCI Express 4.0 x16 Slot*
10e generatie Intel® Core™ processoren
– 1 x PCI Express 3.0 x16 Slot*
– 2 x PCI Express 3.0 x1 Slots
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s connectors, ondersteunen Intel® Rapid Storage Technology 18, NCQ, AHCI en hot plug
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2260/2280 M.2 PCI Express module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11e generatie Intel® Core™ processoren)*
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)*
*Ondersteunt Intel® Optane™ technologie (M2_2)
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Connector
– 1 x COM-poort header
– 1 x SPI TPM header
– 1 x Chassis Intrusion en Speaker header
– 1 x CPU Fan connector (4-pin)*
– 1 x CPU/Water Pump Fan connector (4-pin) (Smart Fan Speed Control)**
– 2 x Chassis/Water Pump Fan connectors (4-pin) (Smart Fan Speed Control)***
– 1 x 24 pin ATX power connector
– 1 x 8 pin 12V power connector
– 1 x Front Panel Audio connector
– 2 x USB 2.0 headers (ondersteunt 4 USB 2.0 poorten) (ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen1 header (ondersteunt 2 USB 3.2 Gen1 poorten) (ondersteunt ESD-bescherming)
*De CPU Fan connector ondersteunt de CPU ventilator met maximaal 1A (12W) ventilatorvermogen.
**De CPU/Water Pump Fan ondersteunt de waterkoeler ventilator met maximaal 2A (24W) ventilatorvermogen.
***De Chassis/Water Pump Fan ondersteunt de waterkoeler ventilator met maximaal 2A (24W) ventilatorvermogen.
CPU_FAN2/WP, CHA_FAN1/WP en CHA_FAN2/WP kunnen automatisch detecteren of een 3-pin of 4-pin ventilator in gebruik is.

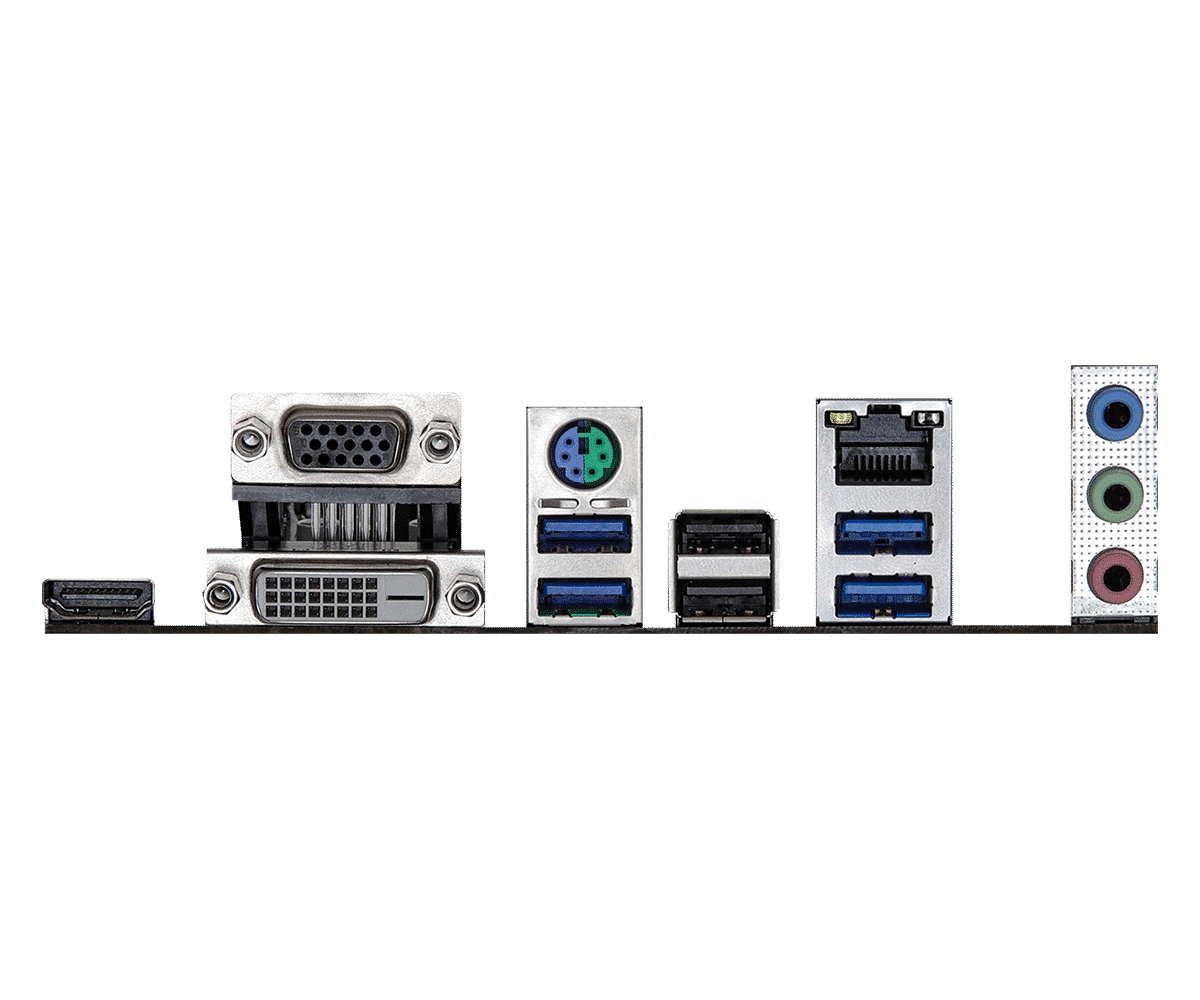

Achterpaneel I/O
– 1 x PS/2 muis/toetsenbord poort
– 1 x D-Sub poort
– 1 x DVI-D poort
– 1 x HDMI poort
– 2 x USB 2.0 poorten (ondersteunt ESD-bescherming)
– 4 x USB 3.2 Gen1 poorten (ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN poort met LED (ACT/LINK LED en SPEED LED)
– HD audio-aansluitingen: Line in / Front Speaker / Microphone
Software en UEFI
Software
– ASRock Motherboard Utility (A-Tuning)
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Ondersteunings-CD
– Stuurprogramma’s, Hulpprogramma’s, Antivirus Software (Proefversie), Google Chrome Browser en Toolbar
Accessoires
– Snelstartgids, Ondersteunings-CD, I/O Shield
– 2 x SATA-datakabels
– 2 x Schroeven voor M.2 Sockets
Hardware Monitor
– Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Quiet Fan (Auto aanpassing van de chassis ventilatorsnelheid op basis van de CPU-temperatuur): CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– CASE OPEN detectie
– Spanning monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, VCCIN_AUX, VCCSA, VCCST, ATX_5VSB
Vormfactor
– Micro ATX vormfactor: 9.6-in x 7.8-in, 24.4 cm x 19.8 cm
– Solide Condensator ontwerp
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP gereed (ErP/EuP gereed voeding is vereist)
