Beschrijving

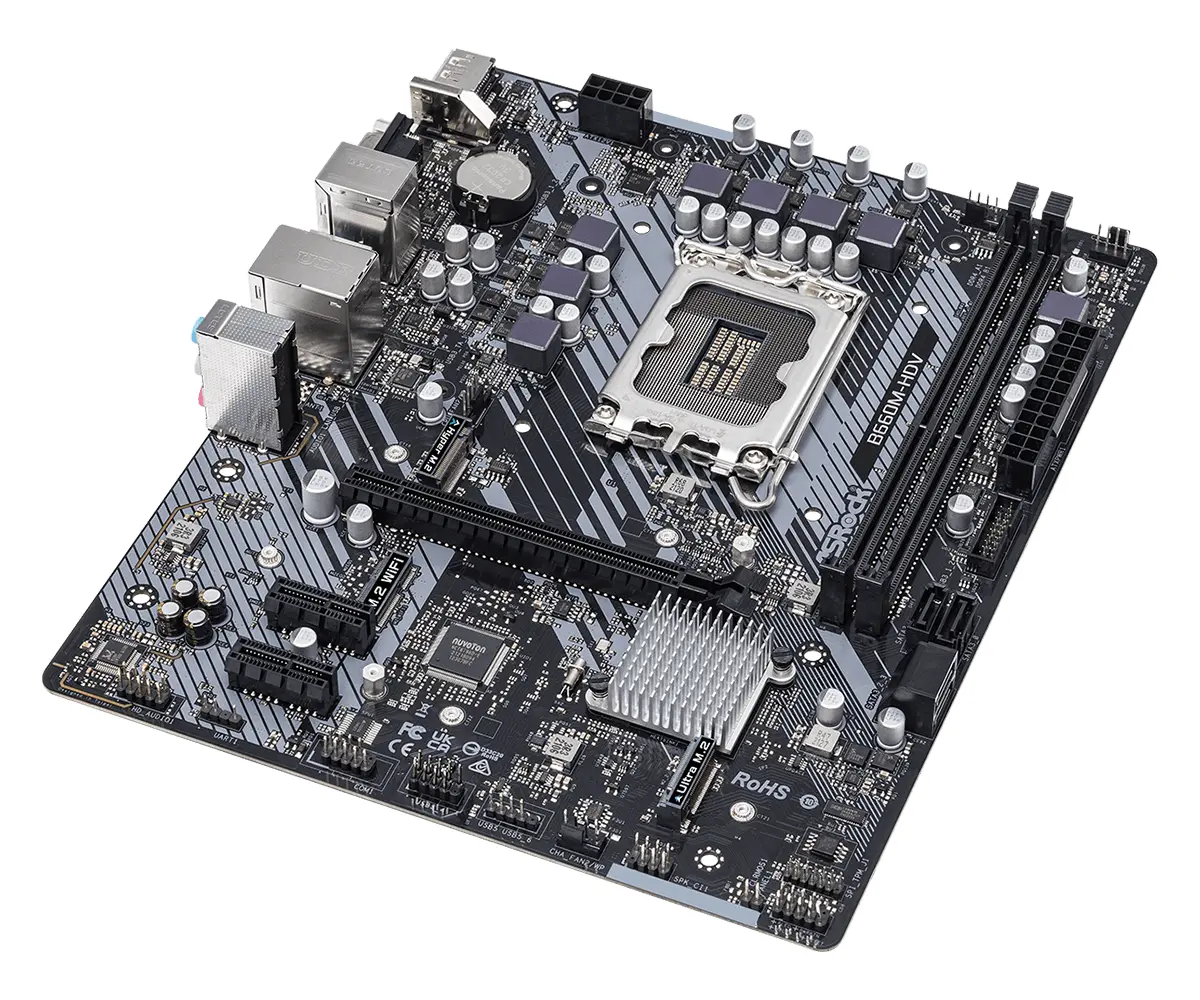

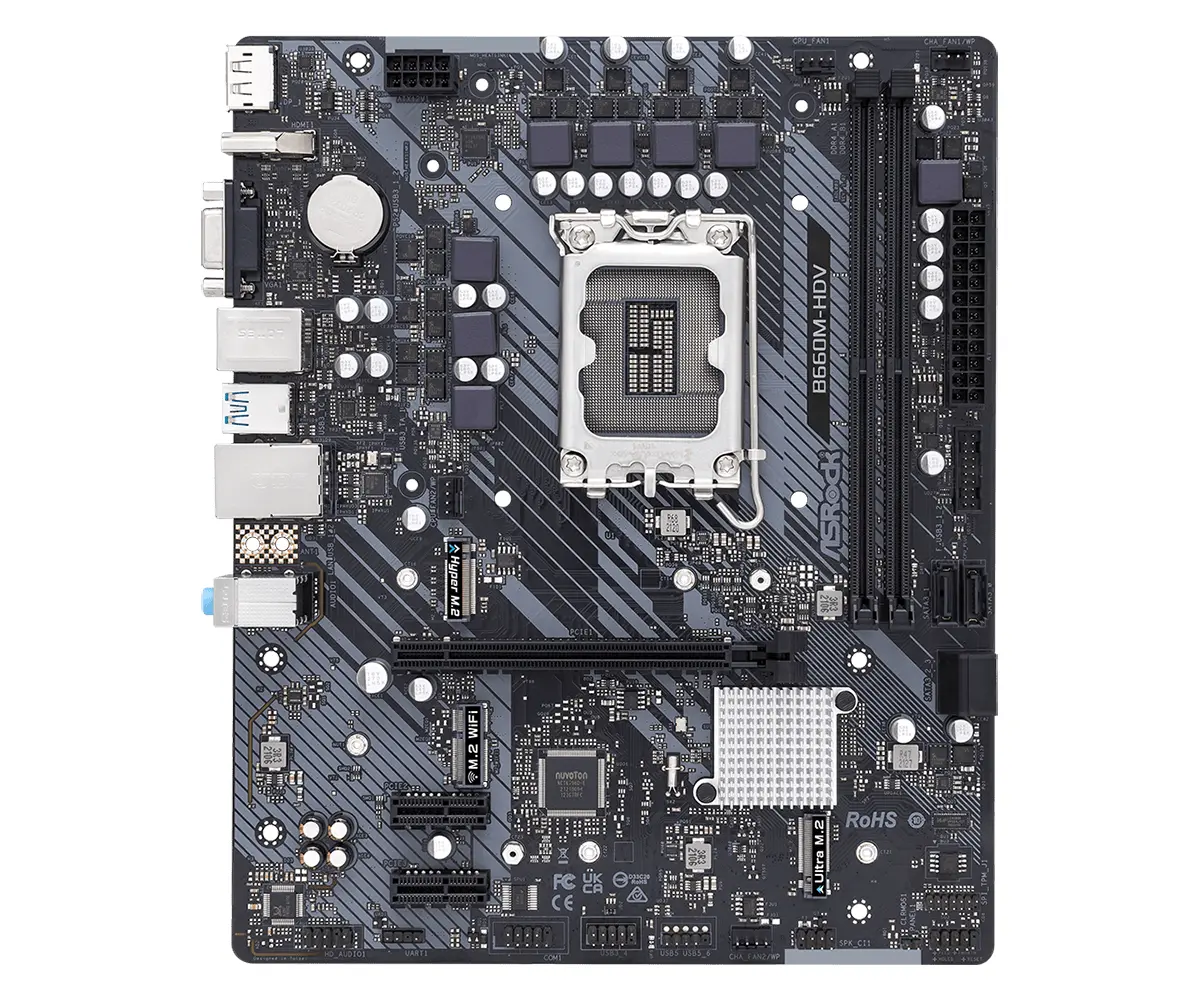

De ASRock B660M-HDV is een veelzijdig Micro-ATX moederbord voor Intel-processoren met de LGA1700-socket. Dankzij de Intel B660-chipset is het moederbord een uitstekende basis voor het bouwen of upgraden van een betrouwbare desktop-pc voor dagelijks, zakelijk en thuisgebruik.
Met twee DDR4 DIMM-sloten ondersteunt de ASRock B660M-HDV tot 64GB DDR4-geheugen. Voor uitbreidingskaarten beschikt het moederbord over een PCIe 4.0 x16-slot en PCIe x1-slots. Voor snelle opslag zijn M.2-slots aanwezig met ondersteuning voor snelle PCIe NVMe SSD’s. Daarnaast beschikt het bord over vier SATA 6Gb/s-aansluitingen voor SSD’s en harde schijven.
Het moederbord biedt diverse aansluitmogelijkheden, waaronder USB 3.2 Gen1, Gigabit LAN en HD Audio. Dankzij de HDMI-, DisplayPort- en VGA-uitgangen kunnen de geïntegreerde grafische mogelijkheden van compatibele Intel-processoren worden gebruikt, waardoor een aparte videokaart niet altijd noodzakelijk is.
De ASRock B660M-HDV is daarmee een betaalbare en betrouwbare basis voor een modern Intel-systeem en combineert DDR4-geheugen, snelle M.2-opslag en uitgebreide aansluitmogelijkheden in een compact Micro-ATX-formaat.
Product: ASRock B660M-HDV
Socket: LGA1700
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished, laatste bios versie geïnstalleerd
EAN: 4710483936500
SKU: 90-MXBH40-A0UAYZ, B660M-HDV
Garantie: 6 maanden
Drivers voor de ASRock B660M-HDV
Processoren die worden ondersteund door de ASRock B660M-HDV
Pakketinhoud:
– Moederbord (ASRock B660M-HDV)
– I/O-Shield (metalen achterplaatje)
– Geen Handleiding
– Geen Driver-cd
– Geen Kabels
Unieke kenmerken
ASRock Super Alloy
– Premium Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (voor alle USB-, audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt Intel® Core™-processoren van de 14e, 13e en 12e generatie (LGA1700)
– Digi Power-ontwerp
– 6-fasen voedingsontwerp
– Ondersteunt Intel® Hybrid Technology
– Ondersteunt Intel® Turbo Boost Max 3.0 Technology
Chipset
– Intel® B660
Geheugen
– Dual Channel DDR4-geheugentechnologie
– 2 x DDR4 DIMM-slots
– Ondersteunt DDR4 non-ECC, unbuffered geheugen tot 5066+(OC)*
– Ondersteunt ECC UDIMM-geheugenmodules (werken in non-ECC-modus)
– Maximale systeemgeheugencapaciteit: 64GB
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
* Ondersteunt standaard DDR4 3200.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige grafische interface
– Ondersteunt ACPI 6.0 wake-up events
– Ondersteunt SMBIOS 2.7
– Multi-adjustment voor CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH en +1.05V PCH-spanningen
Grafisch
– Intel® Xe Graphics Architecture (Gen 12)
– Drie grafische uitgangen: D-Sub, HDMI en DisplayPort 1.4
– Ondersteunt HDMI 2.1 TMDS Compatible met een maximale resolutie tot 4K x 2K (4096 x 2160) @ 60Hz
– Ondersteunt DisplayPort 1.4 met DSC-compressie met een maximale resolutie tot 8K (7680 x 4320) @ 60Hz / 5K (5120 x 3200) @ 120Hz
– Ondersteunt D-Sub met een maximale resolutie tot 1920 x 1200 @ 60Hz
– Ondersteunt HDCP 2.3 via HDMI 2.1 TMDS Compatible en DisplayPort 1.4
* Intel® UHD Graphics en de video-uitgangen worden alleen ondersteund bij processoren met geïntegreerde grafische processor.
Audio
– 7.1-kanaals HD Audio (Realtek ALC897/887 Audio Codec)
– Ondersteunt overspanningsbeveiliging
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Intel® I219V Giga PHY
– Ondersteunt Wake-On-LAN
– Ondersteunt bliksem- en ESD-bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt UEFI PXE
Uitbreidingssloten
CPU:
– 1 x PCIe 4.0 x16-slot (PCIE1), ondersteunt x16-modus*
Chipset:
– 2 x PCIe 3.0 x1-slots (PCIE2 en PCIE3)*
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module
* Ondersteunt NVMe SSD’s als opstartschijf.
Opslag
CPU:
– 1 x Hyper M.2 Socket (M2_1, Key M), ondersteunt type 2260/2280 PCIe Gen4x4 (64 Gb/s)*
Chipset:
– 1 x Ultra M.2 Socket (M2_2, Key M), ondersteunt type 2260/2280 SATA3 6.0 Gb/s en PCIe Gen3x4 (32 Gb/s)*
– 4 x SATA3 6.0 Gb/s-connectors**
* Ondersteunt Intel® Optane™ Memory H Series (alleen M2_2)
Ondersteunt Intel® Volume Management Device (VMD)
Ondersteunt NVMe SSD’s als opstartschijf
Ondersteunt ASRock U.2 Kit
** Wanneer M2_2 wordt gebruikt met een SATA-type M.2-apparaat, wordt SATA3_3 uitgeschakeld.
RAID
– Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
Interne aansluitingen
– 1 x COM-poortheader
– 1 x SPI TPM-header
– 1 x Chassis Intrusion- en speakerheader
– 1 x CPU-ventilatorconnector (4-pins)*
– 1 x CPU/waterpomp-ventilatorconnector (4-pins) met Smart Fan Speed Control**
– 2 x chassis/waterpomp-ventilatorconnectors (4-pins) met Smart Fan Speed Control***
– 1 x 24-pins ATX-voedingsconnector
– 1 x 8-pins 12V-voedingsconnector
– 1 x frontpaneel-audioconnector
– 2 x USB 2.0-headers voor maximaal 3 USB 2.0-poorten, met ESD-bescherming
– 1 x USB 3.2 Gen1-header voor maximaal 2 USB 3.2 Gen1-poorten, met ESD-bescherming
* De CPU-ventilatorconnector ondersteunt een CPU-ventilator met maximaal 1A (12W).
** De CPU/waterpomp-ventilatorconnector ondersteunt een waterkoelingsventilator met maximaal 2A (24W).
*** De chassis/waterpomp-ventilatorconnector ondersteunt een waterkoelingsventilator met maximaal 2A (24W). CPU_FAN2/WP en CHA_FAN1~2/WP detecteren automatisch of een 3-pins of 4-pins ventilator wordt gebruikt.

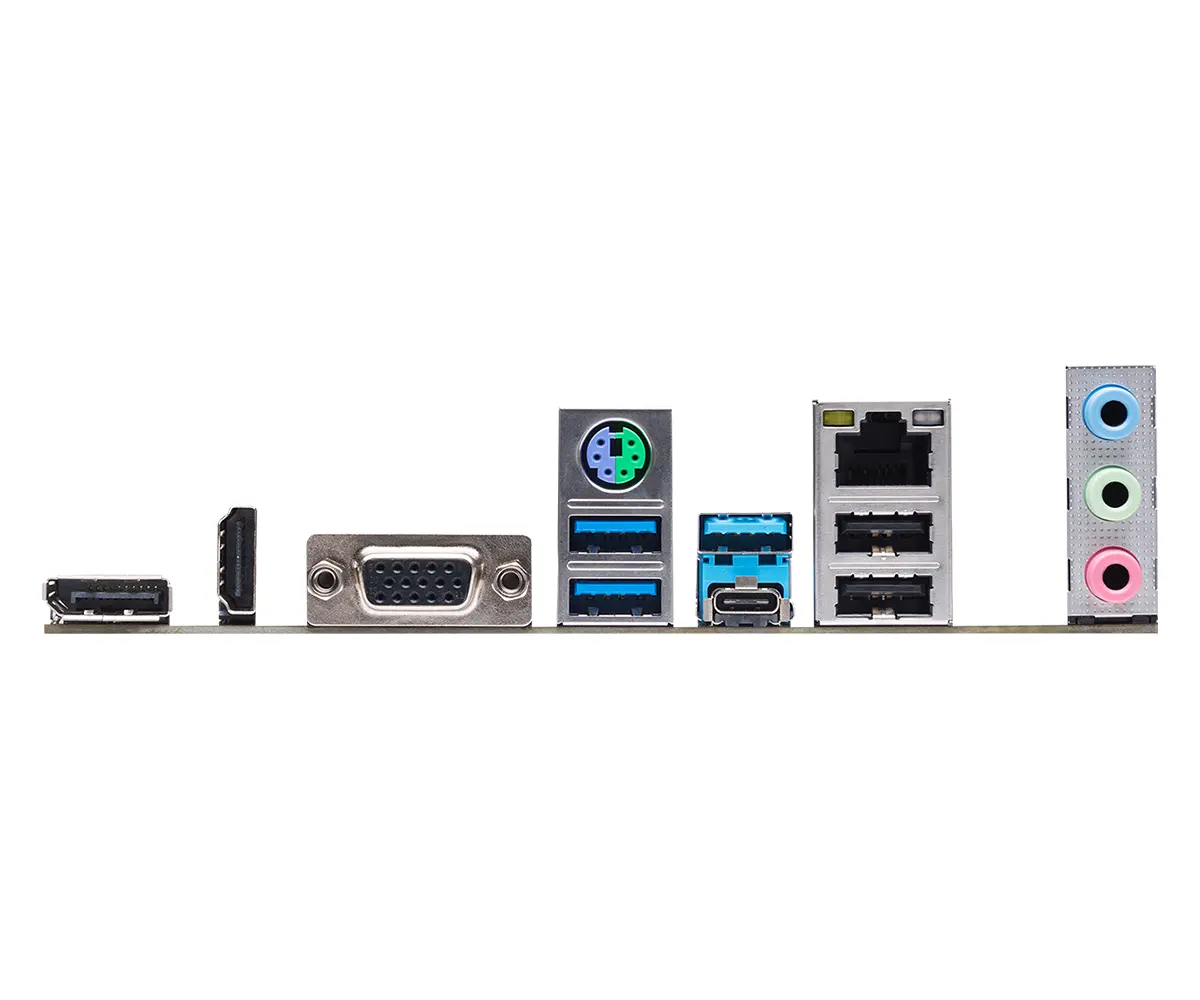

Aansluitingen achterzijde
– 2 x antennebevestigingspunten
– 1 x PS/2 muis/toetsenbord-poort
– 1 x D-Sub/VGA-poort
– 1 x HDMI-poort
– 1 x DisplayPort 1.4
– 3 x USB 3.2 Gen1 Type-A-poorten met ESD-bescherming
– 1 x USB 3.2 Gen1 Type-C-poort met ESD-bescherming
– 2 x USB 2.0-poorten met ESD-bescherming
– 1 x RJ-45 LAN-poort met LED (ACT/LINK en SPEED LED)
– HD Audio-aansluitingen: Line-in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Motherboard Utility (A-Tuning)
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer
* Deze hulpprogramma’s kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
– I/O-Shield
Hardwaremonitor
– Ventilatortoerentalmeting: CPU, CPU/waterpomp en chassis/waterpompventilatoren
– Quiet Fan: automatische regeling van de chassisventilatorsnelheid op basis van CPU-temperatuur
– Meervoudige ventilatorsnelheidsregeling voor CPU-, CPU/waterpomp- en chassis/waterpompventilatoren
– Detectie van geopende behuizing
– Spanningsbewaking: CPU Vcore, +1.05 PCH, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +12V, +5V en +3.3V
Formaat
– Micro-ATX-formaat: 9,6 x 7,9 inch (24,4 x 20,1 cm)
– Solid Capacitor-ontwerp
Besturingssysteem
– Microsoft Windows® 10 64-bit / Windows 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP Ready (een ErP/EuP-compatibele voeding is vereist)
