Beschrijving
ASRock Fatal1ty H270M Performance: Moederbord | Micro-ATX | Socket 1151 (voor 6e en 7e gen, CPU) | 4x DDR4 (max 64GB) |M.2 (PCI-e 3.0 x4 + SATA) | M.2 (PCI-e 3.0 x4) | 6x SATA-600 2x PCI-e 3.0 x1 | 2x PCI-e 3.0 x16 | 6x USB 2.0, 5x USB 3.2 (Gen1, 5Gb/s) | USB 3.2 (Gen1, 5Gb/s) type-c | DVI-D | HDMI | VGA (D-Sub)
Klik hier voor de processoren die worden ondersteund.
Klik hier voor de drivers

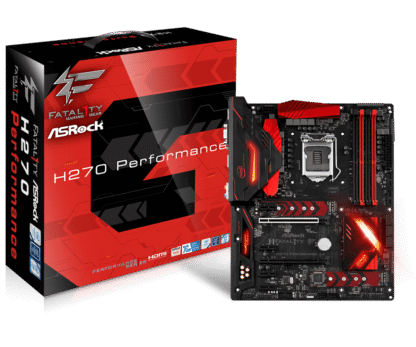

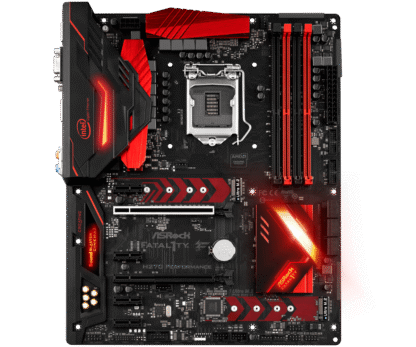

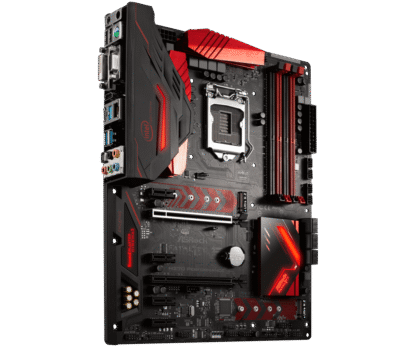

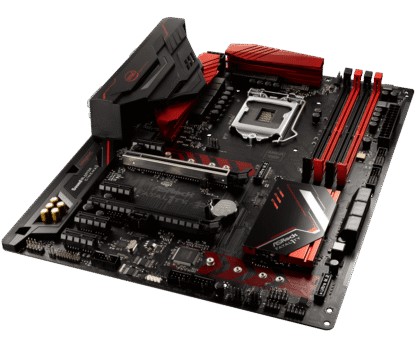

Product: ASRock Fatal1ty H270M Performance
Socket: Socket 1151
Geschikt voor: 6e en 7e generatie processoren
Categorie: moederborden
Merk: ASRock
Staat: Nieuw
EAN: 4717677332520
SKU: 90-MXB3E0-A0UAYZ
Garantie: 6 maanden
Inhoud pakket:
– Moederbord (ASRock Fatal1ty H270M Performance)
– I/O-Shield (blikken achterplaatje)
– handleiding
– cd met stuurprogramma’s
– kabels
CPU
– Ondersteunt 7e en 6e generatie Intel® Core ™ i7 / i5 / i3 / Pentium® / Celeron® processors (Socket 1151) – Digi Power ontwerp – 6 Power Phase ontwerp – Ondersteunt Intel® Turbo Boost 2.0 Technologie
Chipset
– Intel® H270
Geheugen
– Dual Channel DDR4-geheugentechnologie
– 4 x DDR4 DIMM-sleuven
– Ondersteunt DDR4 2400/2133 niet-ECC, niet-gebufferd geheugen *
– Ondersteunt ECC UDIMM-geheugenmodules (werkt in niet-ECC-modus)
– Max. capaciteit van systeemgeheugen: 64GB * *
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gold Contact in DIMM-slots
* 7e generatie Intel ® CPU ondersteunt DDR4 tot 2400; 6e generatie Intel ® CPU ondersteunt DDR4 tot 2133. * * Vanwege de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4 GB voor de reservering voor systeemgebruik onder Windows ® 32-bits besturingssysteem. Voor Windows ® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0-compatibele ontwaakgebeurtenissen – SMBIOS
2.7-ondersteuning
– CPU, GT_CPU, DRAM, PCH 1.0V, VCCIO, VCCSA, VCCST Voltage Multi-aanpassing
Grafisch
– Ondersteunt Intel® HD Graphics Ingebouwde beelden: Intel® Quick Sync Video met AVC, MVC (S3D) en MPEG-2 Full HW Encode1, Intel® InTru ™ 3D, Intel® Clear Video HD Technology, Intel® Insider ™, Intel ® HD Graphics
– Gen9 LP, DX11.3, DX12
– HWA coderen/decoderen: VP8, HEVC 8b, VP9, HEVC 10b (voor 7e generatie Intel ® CPU)
– HWA coderen/decoderen: VP8, HEVC 8b; GPU/SW coderen/decoderen: VP9, HEVC 10b (voor 6e generatie Intel ® CPU)
– Max. gedeeld geheugen 1024 MB * *
– Drie grafische uitvoeropties: D-Sub, DVI-D en HDMI
– Ondersteunt drievoudige monitor
– Ondersteunt HDMI met max. resolutie tot 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz
– Ondersteunt DVI-D met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI-poort (compatibele HDMI-monitor is vereist)
– Ondersteunt HDCP met DVI-D- en HDMI-poorten
– Ondersteunt Full HD 1080p Blu-ray (BD)-weergave met DVI-D- en HDMI-poorten
* Intel ® HD Graphics Built-in Visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die GPU-geïntegreerd zijn.
* * De grootte van het maximale gedeelde geheugen kan per besturingssysteem verschillen.
* * * Vanwege de chipsetbeperking wordt de Blu-ray-weergave van Intel® HD Graphics alleen ondersteund onder Windows® 8 / 8 64-bit / 7 / 7 64-bit.
* * * * Intel ® InTru™ 3D wordt alleen ondersteund onder Windows ® 8 / 8 64-bit / 7 / 7 64-bit.
Audio
– 7.1-kanaals HD-audio met inhoudsbescherming (Realtek ALC892 audiocodec) *
– Premium Blu-ray-audio-ondersteuning
– Ondersteunt overspanningsbeveiliging (ASRock Full Spike Protection)
– Nichicon Fine Gold Series audiokapjes
– Ondersteunt Creative Sound Blaster™ Cinema 3
* Om 7.1 CH HD Audio te configureren, is het vereist om een HD-audiomodule op het voorpaneel te gebruiken en de meerkanaals audiofunctie in te schakelen via de audiodriver.
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel ® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Protection (ASRock Full Spike Protection)
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Slots
– 2 x PCI Express 3.0 x16-slots (PCIE1: x16-modus; PCIE4: x4-modus) *
– 2 x PCI Express 3.0 x1-slots (flexibele PCIe)
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
- 15μ gouden contact in VGA PCIe-slot ( PCIE1)
* Ondersteunt NVMe SSD als opstartschijven
Opslag
– 6 x SATA3 6.0 Gb/s-connectoren, ondersteuning voor RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 15), NCQ, AHCI en Hot Plug *
– 1 x Ultra M.2-socket (M2_1 ), ondersteunt M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s) * *
– 1 x Ultra M.2 Socket ( M2_2), ondersteunt M Key type 2230/2242/2260/2280 M.2 PCI Express-module tot Gen3 x4 (32 Gb/s) * *
* Als M2_1 bezet is door een SATA-type M.2-apparaat, wordt SATA3_0 uitgeschakeld.
* * Ondersteunt Intel® Optane ™-technologie
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Connector
– 1 x Printpoort-header
– 1 x COM-poort-header
– 1 x TPM-header
– 1 x Chassis Intrusion en Speaker-header
– 1 x AURA RGB LED-header *
– 2 x CPU-ventilatoraansluitingen (1 x 4-pins, 1 x 3- pin) * *
– 2 x chassisventilatorconnectoren (4-pins) (slimme ventilatorsnelheidsregeling) * * *
– 1 x 24-pins ATX-voedingsconnector
– 1 x 8-pins 12V-voedingsconnector
– 1 x audioconnector voorpaneel
– 2 x USB 2.0-headers (ondersteunt 4 USB 2.0-poorten) (ondersteunt ESD-bescherming (ASRock Full Spike Protection))
– 2 x USB 3.1 Gen1-headers (ondersteunt 4 USB 3.1 Gen1-poorten) (ondersteunt ESD-bescherming (ASRock Full Spike Protection))
* Ondersteunt tot 12V/3A, 36W LED-strip.
* * De CPU-ventilatorconnector ondersteunt de CPU-ventilator met maximaal 1A (12W) ventilatorvermogen.
* * * CHA_FAN1 en CHA_FAN2 kunnen automatisch detecteren of er een 3-pins of 4-pins ventilator in gebruik is.

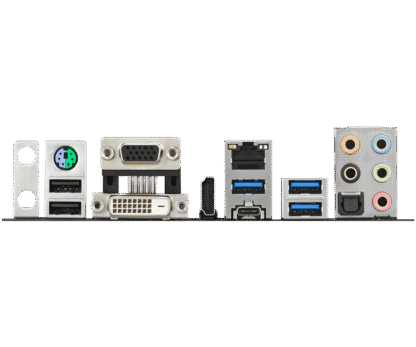

I/O achterpaneel
– 1 x PS/2-muispoort
– 1 x PS/2-toetsenbordpoort
– 1 x D-Sub-poort
– 1 x DVI-D-poort
– 1 x HDMI-poort
– 1 x USB 2.0-poort (ondersteunt ESD-bescherming (ASRock Full Spike Protection ))
– 1 x Fatal1ty-muispoort (USB 2.0) (ondersteunt ESD-bescherming (ASRock Full Spike Protection))
– 3 x USB 3.1 Gen1 Type-A-poorten (ondersteunt ESD-bescherming (ASRock Full Spike Protection))
– 1 x USB 3.1 Gen1 Type-C-poort (ondersteunt ESD-bescherming (ASRock Full Spike Protection))
– 1 x RJ-45 LAN-poort met LED (ACT/LINK-LED en SPEED-LED)
– HD-audioaansluitingen: lijningang / voorluidspreker / microfoon
Software en UEFI
Software
– ASRock F-Stream
– ASRock AURA RGB LED
– ASRock Key Master
– ASRock APP Oplader
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock Mijn favorieten in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Crashless BIOS
– ASRock UEFI-systeembrowser
– ASRock UEFI technische service
– ASRock Easy RAID-installatieprogramma
* Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Ondersteunings-cd
– Stuurprogramma’s, hulpprogramma’s, antivirussoftware (proefversie), Google Chrome-browser en werkbalk
Accessoires
– Snelle installatiegids, ondersteunings-cd, I/O-afscherming
– 2 x SATA -datakabels
– 2 x schroeven voor M.2-aansluitingen
Hardwaremonitor
– CPU, Chassis temperatuurdetectie
– CPU, Chassis Fan Tachometer
– CPU, Chassis Quiet Fan (automatisch aanpassen van chassisventilatorsnelheid door CPU-temperatuur)
– CPU, Chassis Fan multi-speed control
– CASE OPEN detectie
– Spanningsbewaking: +12V, +5V , +3.3V, CPU Vcore, DRAM, PCH 1.0V
Vormfactor
– Micro ATX-vormfactor: 9,6 inch x 9,6 inch, 24,4 cm x 24,4 cm
Besturingssysteem
– Microsoft ® Windows ® 10 64-bit (voor 7e generatie Intel ® CPU)
– Microsoft ® Windows ® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit (voor 6e generatie Intel ® CPU ) *
* Om Windows ® 7 OS te installeren, is een aangepaste installatieschijf met xHCI-stuurprogramma’s in het ISO-bestand vereist. Raadpleeg onze gebruikershandleiding voor meer gedetailleerde instructies.
Bezoek de website van ASRock voor meer informatie over de bijgewerkte Windows ® 10-driver.
Certificeringen
– FCC, CE
– ErP/EuP gereed (ErP/EuP gereed voeding is vereist)
