Beschrijving

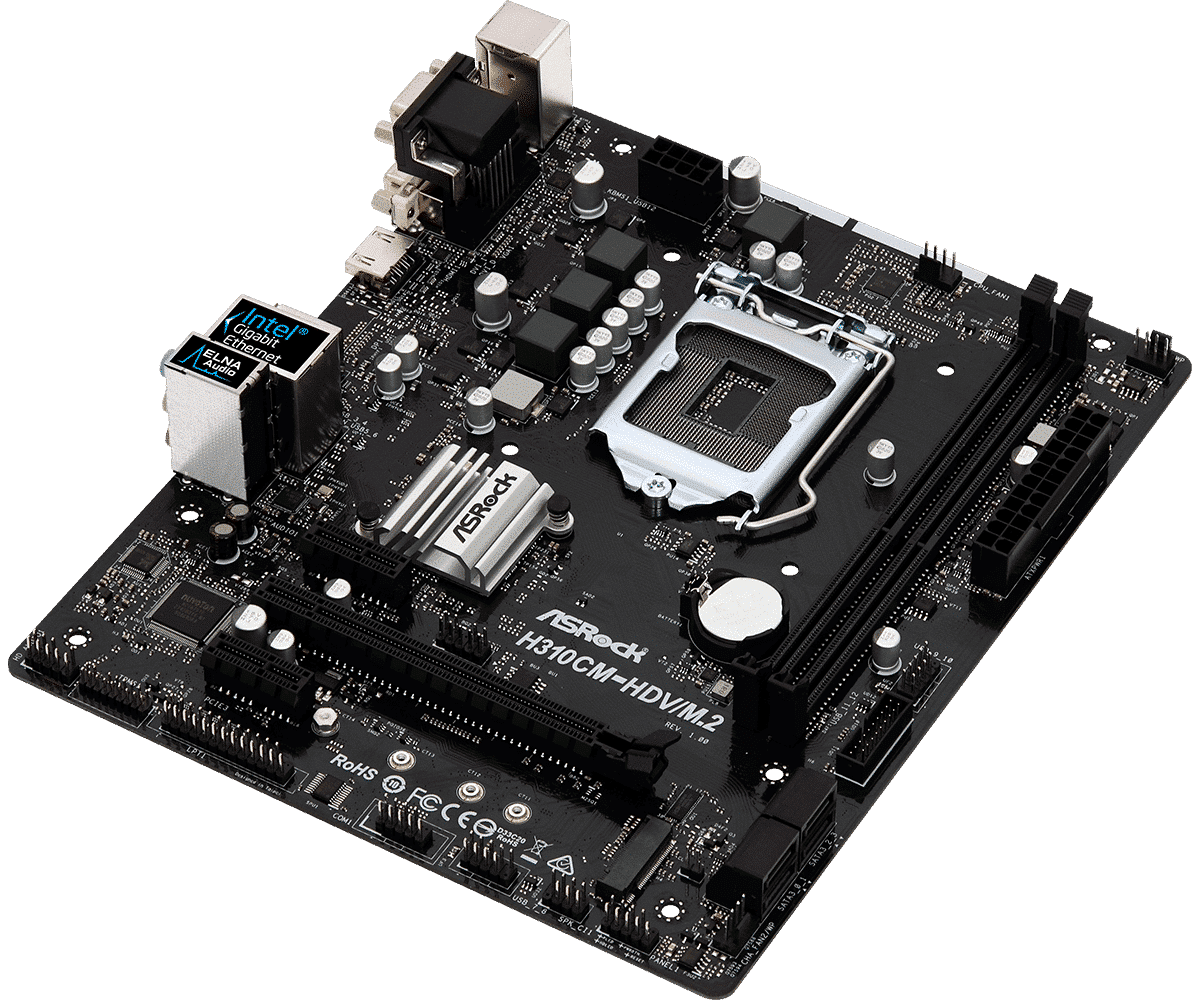

Het ASRock H310CM-HDV moederbord is een Socket 1151 moederbord voorzien van de H310 Chipset met ondersteuning voor de 8e en 9e generatie Intel processoren ( “Coffee Lake“). Het moederbord is voorzien van twee DDR4 geheugensloten met een maximale capaciteit van 32GB, verder beschikt het moederbord over vier Sata-600 poorten één M.2 Slot, een PCI-Express 3.0 x16 en één PCI-Express 2.0 x1 uitbereidingsslot, qua grafische output aansluitingen loopt dit moederbord ook zeker niet achter met een VGA (D-sub), DVI-D en een HDMI slot.
Klik hier voor de ondersteunende CPU’s
Klik hier voor de drivers
Product:ASRock H310CM-HDV/M.2
Socket: Socket 1151
Geschikt voor: 8e en 9e generatie processoren
Categorie: moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4171677336351, 4717677336351
SKU: 90-MXB8M0-A0UAYZ, H310CM-HDV/M.2
Garantie: 6 maanden
Inhoud pakket:
– Moederbord (ASRock H310CM-HDV)
– I/O-Shield (blikken achterplaatje)
– geen handleiding
– geen cd met stuurprogramma’s
– geen kabels
Unieke Eigenschappen
ASRock Super Alloy
– Saffier Zwart PCB
– Hoge Dichtheid Glasvezel PCB
ASRock Full Spike Protection (voor alle USB, Audio, LAN poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteuning voor 9e en 8e generatie Intel® Core™ processoren (Socket 1151)
– Ondersteunt CPU tot 95W
– 4 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost 2.0 Technologie
Chipset
– Intel® H310
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 2 x DDR4 DIMM slots
– Ondersteunt DDR4 2666 / 2400 / 2133 non-ECC, ongebufferd geheugen
– Max. geheugencapaciteit: 32GB*
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Goud Contact in DIMM slots
*Door besturingssysteembeperkingen kan de daadwerkelijke geheugengrootte minder zijn dan 4GB voor reservering voor systeemgebruik bij Windows® 32-bit OS. Bij Windows® 64-bit OS met een 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 conforme wake-up events
– SMBIOS 2.7 Ondersteuning
– CPU, GT_CPU, DRAM, PCH 1.05V Voltage Multi-aanpassing
Grafisch
– Ondersteunt Intel® UHD Graphics Built-in Visuals: Intel® Quick Sync Video met AVC, MVC (S3D) en MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technologie, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (alleen decoderen), MPEG2, MJPEG, VC-1
– Drie grafische uitgangsopties: D-Sub, DVI-D en HDMI**
– Ondersteunt HDMI 1.4 met maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Ondersteunt DVI-D met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 1.4 poort (Compliant HDMI monitor vereist)
– Ondersteunt HDCP 2.2 met DVI-D en HDMI 1.4 poorten
– Ondersteunt 4K Ultra HD (UHD) weergave met HDMI 1.4 poort
*Intel® UHD Graphics Built-in Visuals en de VGA-uitgangen worden alleen ondersteund met processors die een geïntegreerde GPU hebben.
**Ondersteunt tot 2 schermen tegelijkertijd
Audio
– 7.1 CH HD Audio (Realtek ALC887 Audio Codec)*
– Ondersteunt overspanningsbeveiliging
– ELNA Audio Caps
*Om 7.1 CH HD Audio te configureren is het gebruik van een HD-vooraudio module vereist en moet de multi-channel audiofunctie worden ingeschakeld via de audiostuurprogramma.
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem/ESD-beveiliging
– Ondersteunt Energiezuinige Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssleuven
– 1 x PCI Express 3.0 x16 slot (PCIE2: x16 modus)*
– 2 x PCI Express 2.0 x1 sleuven
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s aansluitingen, ondersteuning voor NCQ, AHCI en Hot Plug*
– 1 x M.2 socket (M2_1), ondersteuning voor M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen2 x4 (20 Gb/s)**
*Als M2_1 bezet is door een SATA-type M.2-apparaat, wordt SATA3_3 uitgeschakeld.
**Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Aansluitingen
– 1 x Print Port Header
– 1 x COM Port Header
– 1 x TPM Header
– 1 x Chassis Intrusion en Speaker Header
– 1 x CPU-ventilatorconnector (4-pin)*
– 2 x Chassis/Waterpompventilatorconnectoren (4-pin) (Slimme ventilatorsnelheidsregeling)**
– 1 x 24-pins ATX voedingsconnector
– 1 x 8-pins 12V voedingsconnector
– 1 x Vooraudioaansluiting
– 2 x USB 2.0 headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD-beveiliging)
– 1 x USB 3.1 Gen1 header (Ondersteunt 2 USB 3.1 Gen1 poorten) (Ondersteunt ESD-beveiliging)***
*De CPU-ventilatorconnector ondersteunt een CPU-ventilator met maximaal 1A (12W) ventilatorvermogen.
**De Chassis/Waterpompventilator ondersteunt waterkoelerventilator met maximaal 2A (24W) ventilatorvermogen.
CHA_FAN1/WP en CHA_FAN2/WP kunnen automatisch detecteren of een 3-pins of 4-pins ventilator wordt gebruikt.
***USB_11_12 wordt gedeeld met USB_9_10.

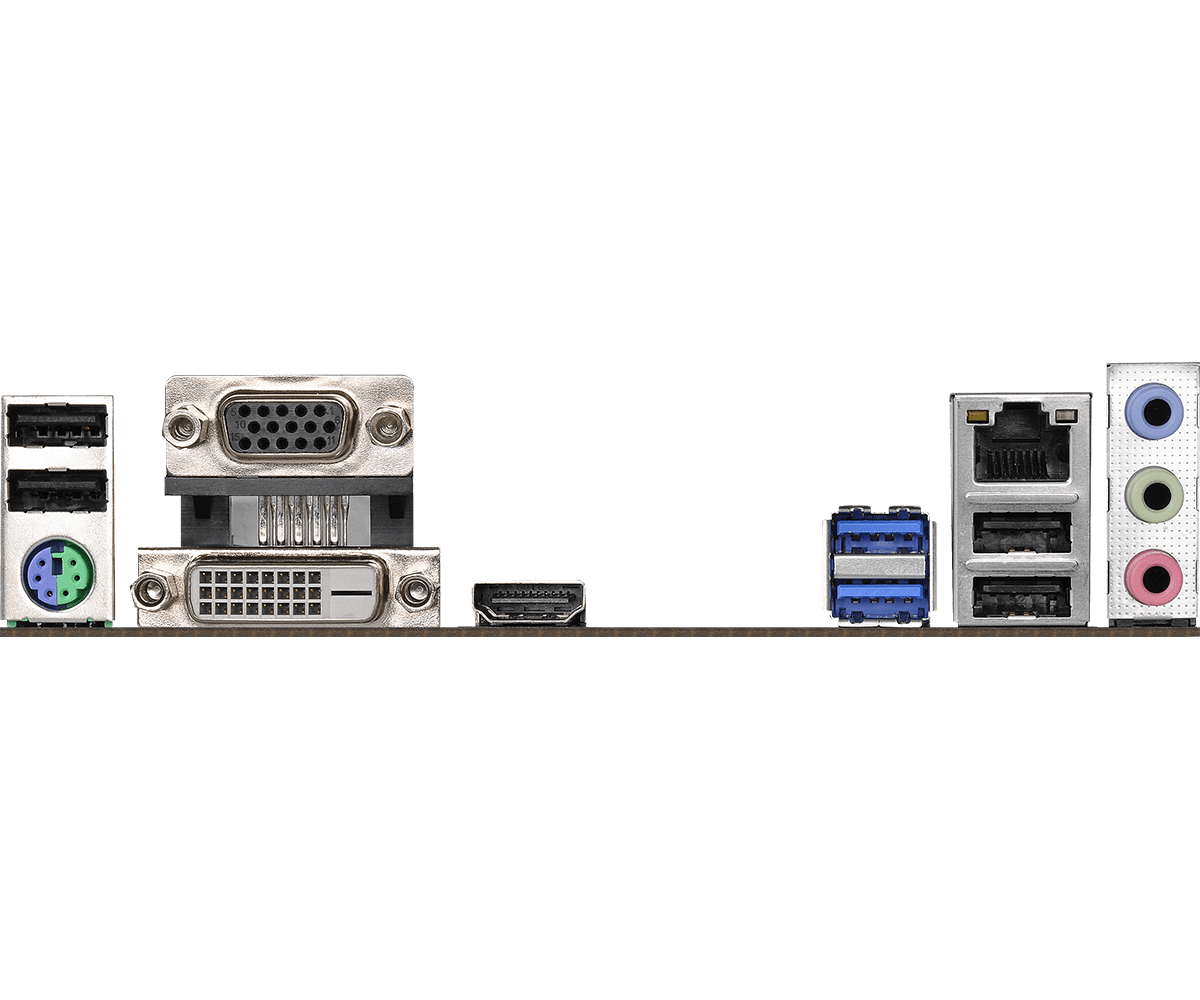

Achterpaneel I/O
– 1 x PS/2 Muis/Toetsenbord poort
– 1 x D-Sub poort
– 1 x DVI-D poort
– 1 x HDMI poort
– 4 x USB 2.0 poorten (Ondersteunt ESD-beveiliging)
– 2 x USB 3.1 Gen1 poorten (Ondersteunt ESD-beveiliging)
– 1 x RJ-45 LAN poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jack: Line in / Voorspeakers / Microfoon
Software en UEFI
Software
– ASRock A-Tuning
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock Mijn Favorieten in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
*Deze hulpprogramma’s kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– Temperatuurcontrole: CPU, Chassis/Waterpompventilatoren
– Ventilatortoerentalmeter: CPU, Chassis/Waterpompventilatoren
– Stille ventilator (Automatische aanpassing van de ventilatorsnelheid op basis van CPU-temperatuur): CPU, Chassis/Waterpompventilatoren
– Multi-snelheidsregeling ventilator: CPU, Chassis/Waterpompventilatoren
– CASE OPEN-detectie
– Spanningsbewaking: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V
Formaat
– Micro ATX Formaat: 22,6 cm x 18,8 cm
– Ontwerp met solide condensatoren
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP klaar (ErP/EuP-ready voeding vereist)
