Beschrijving

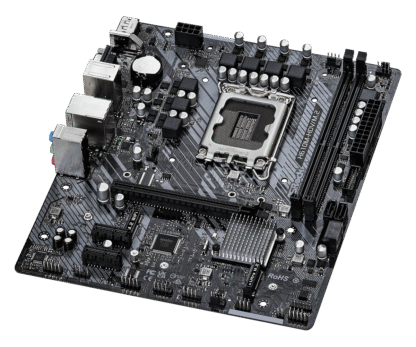

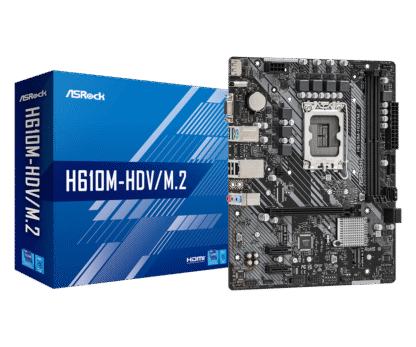

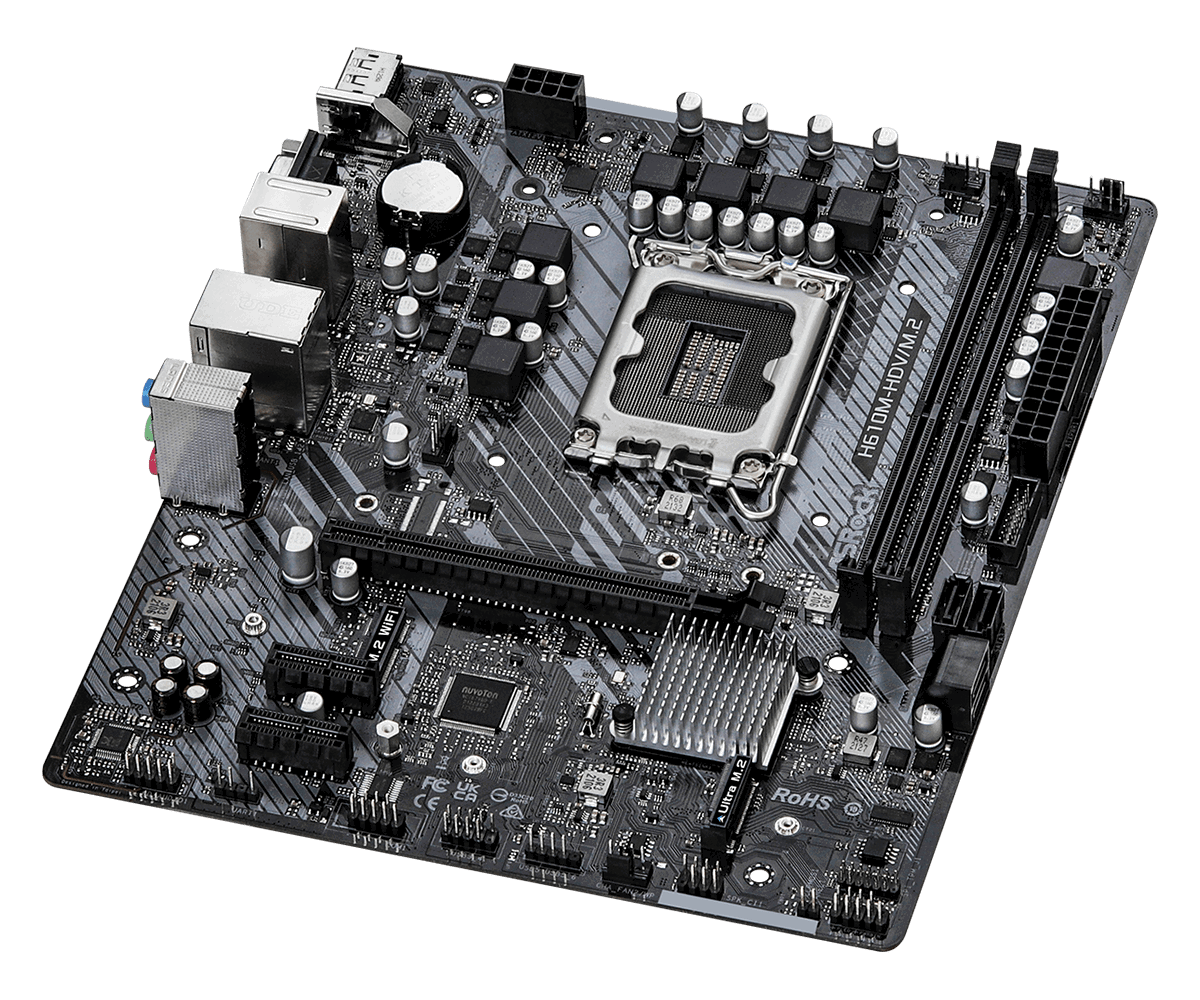

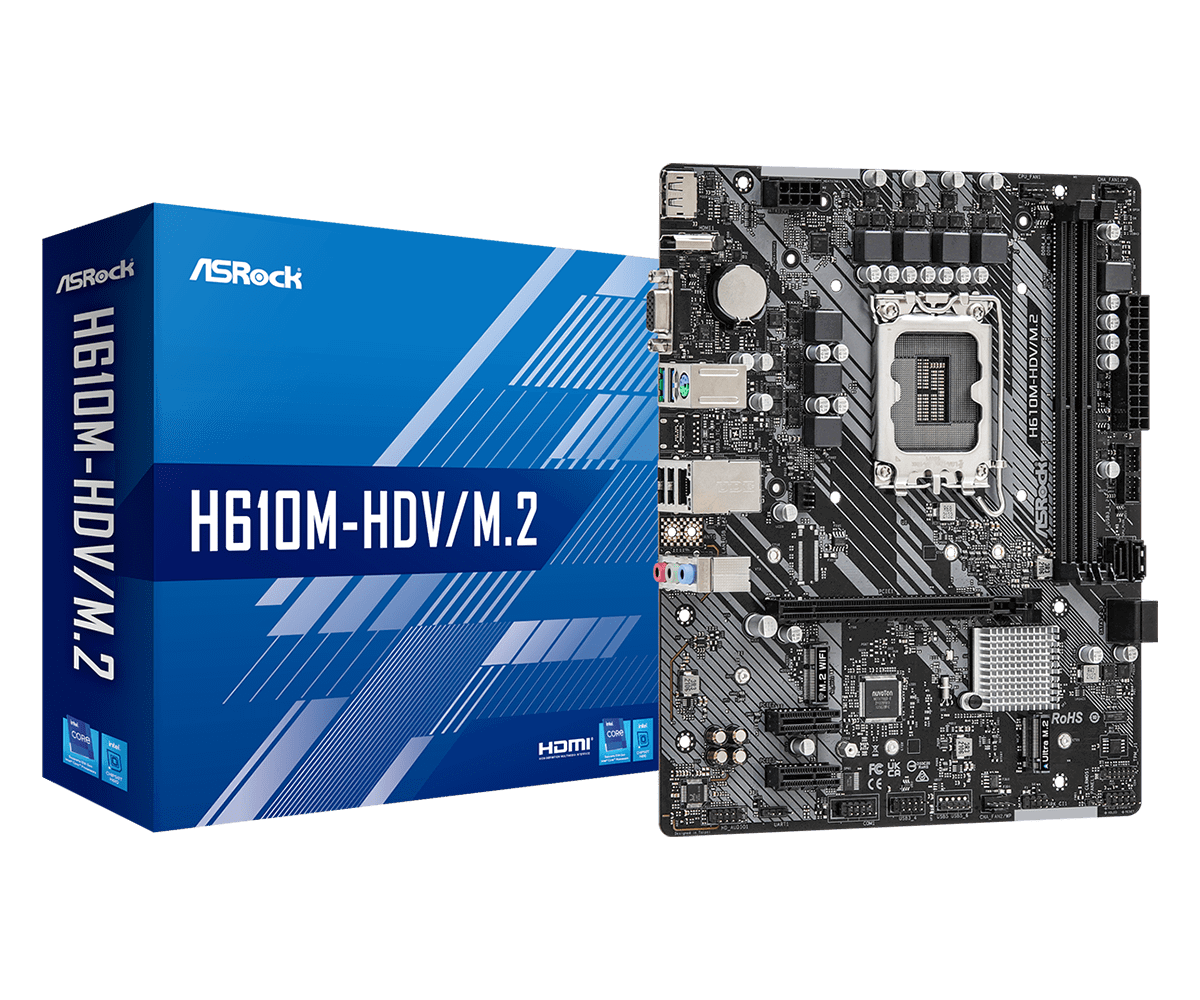

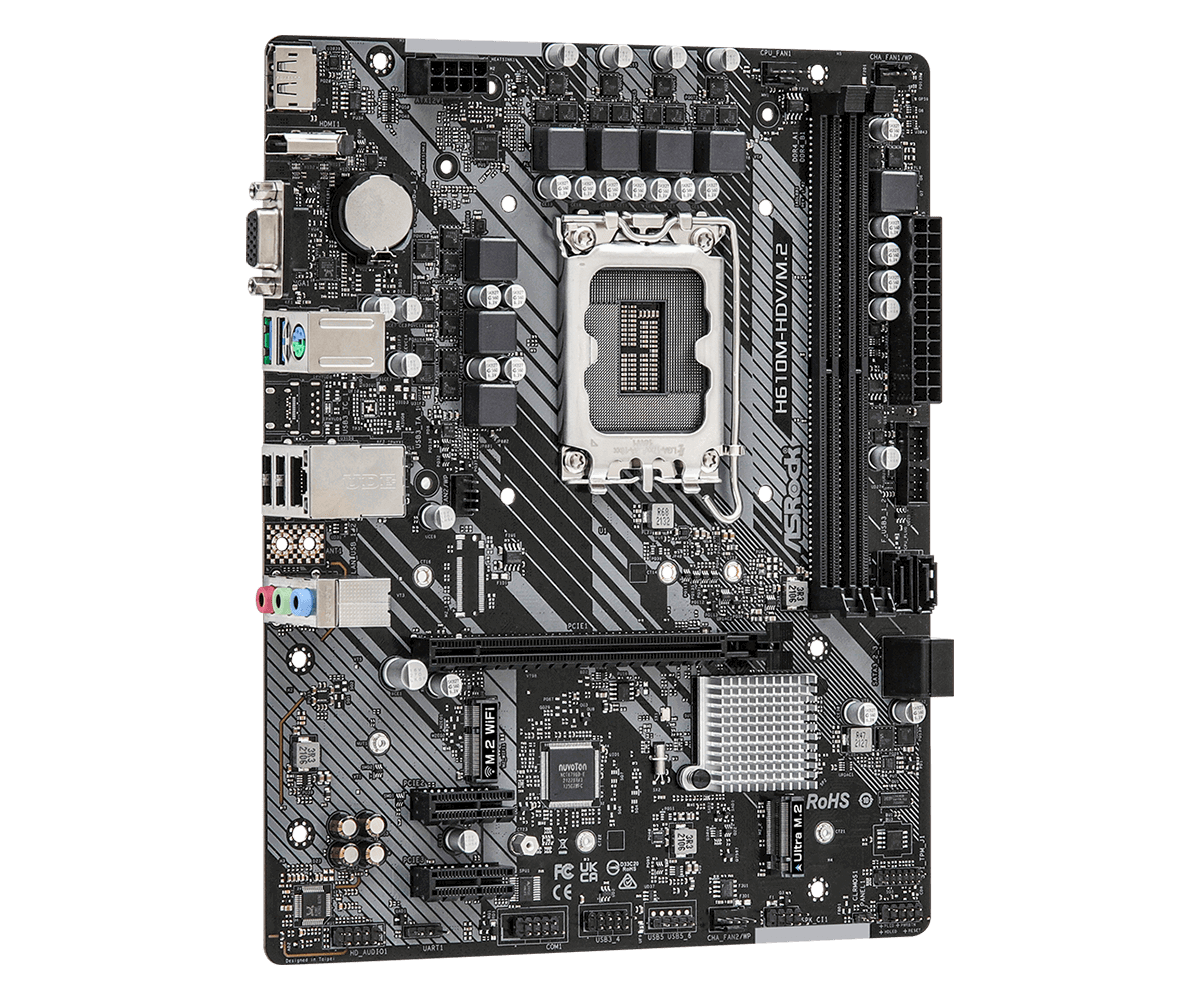

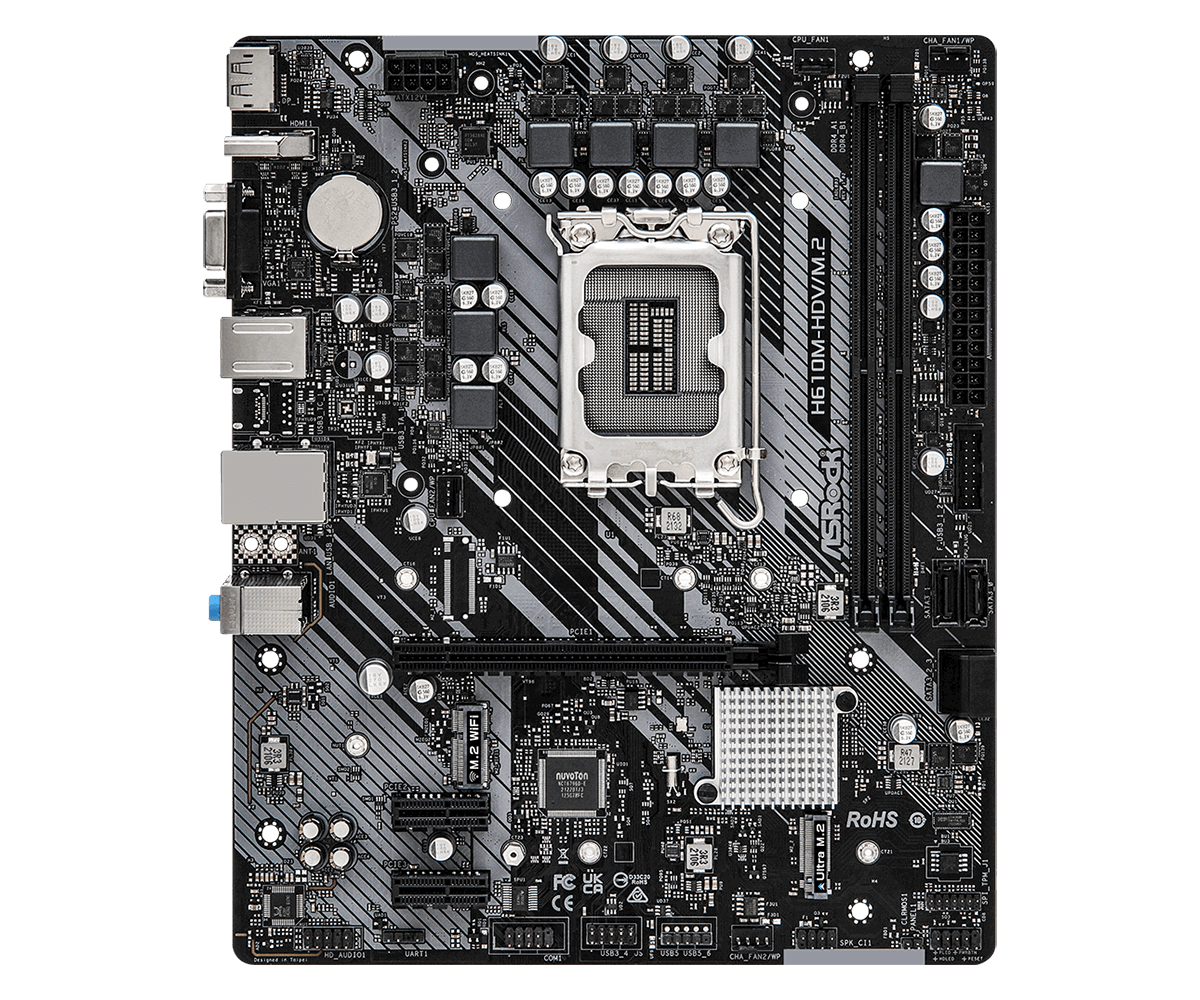

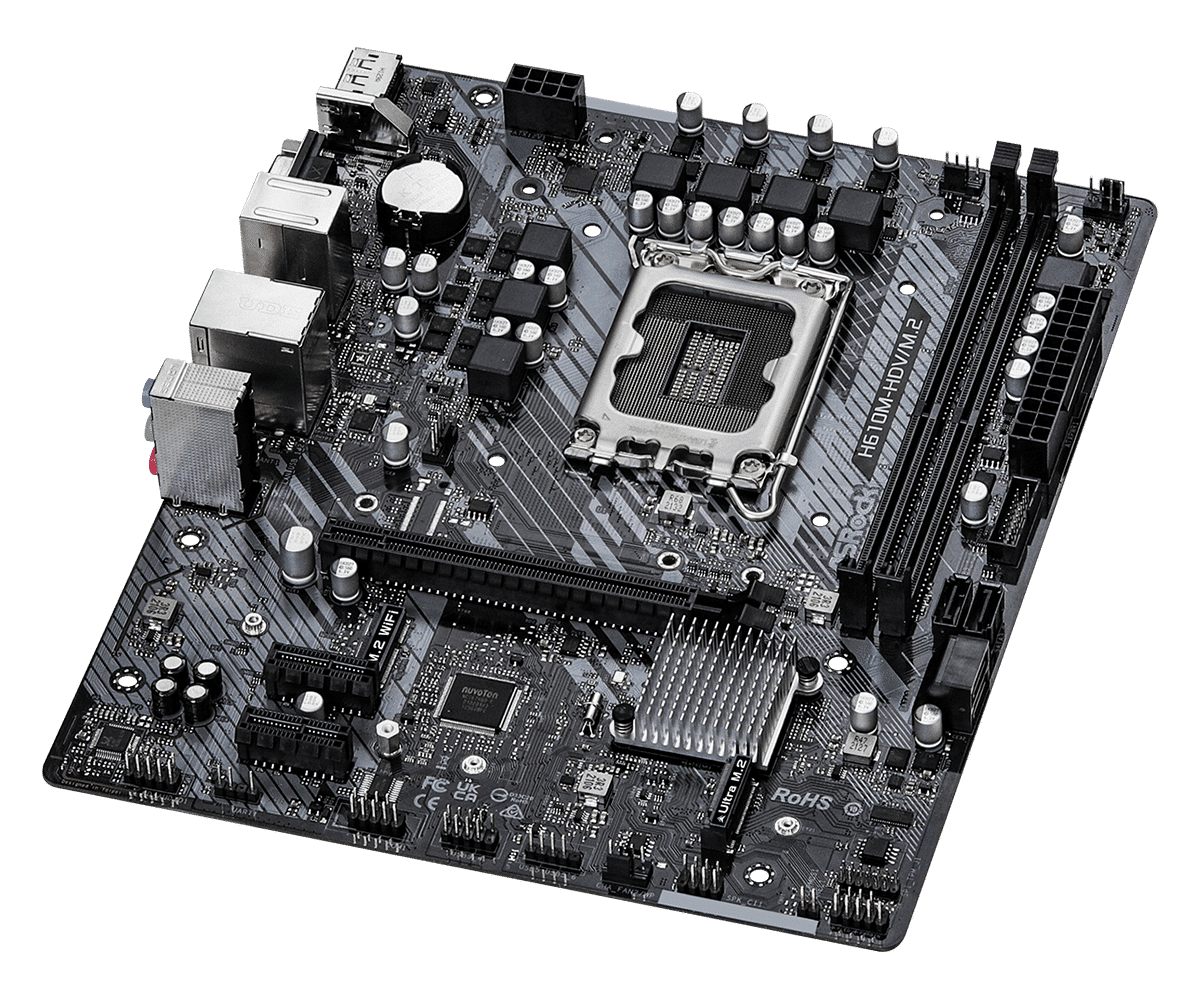

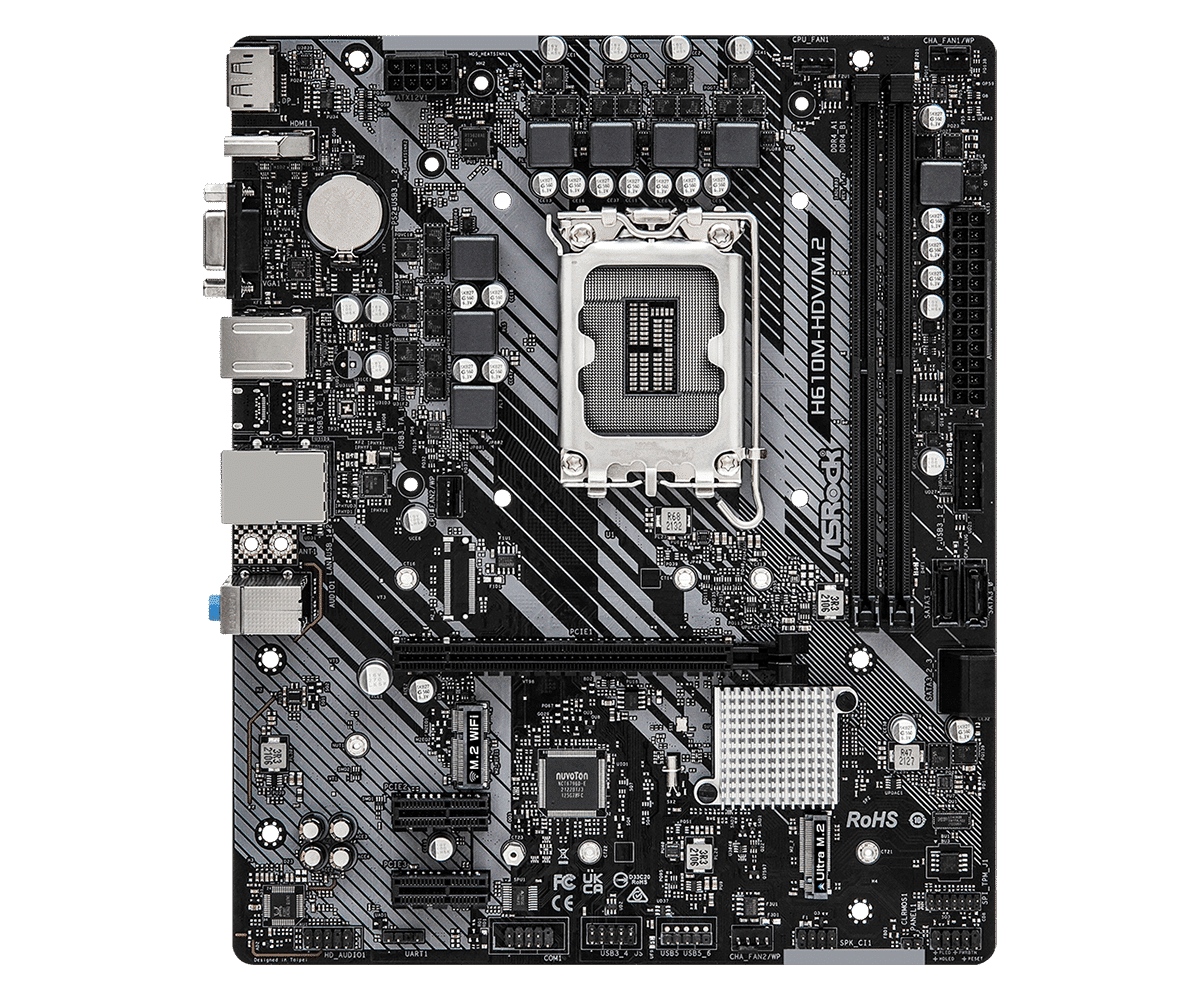

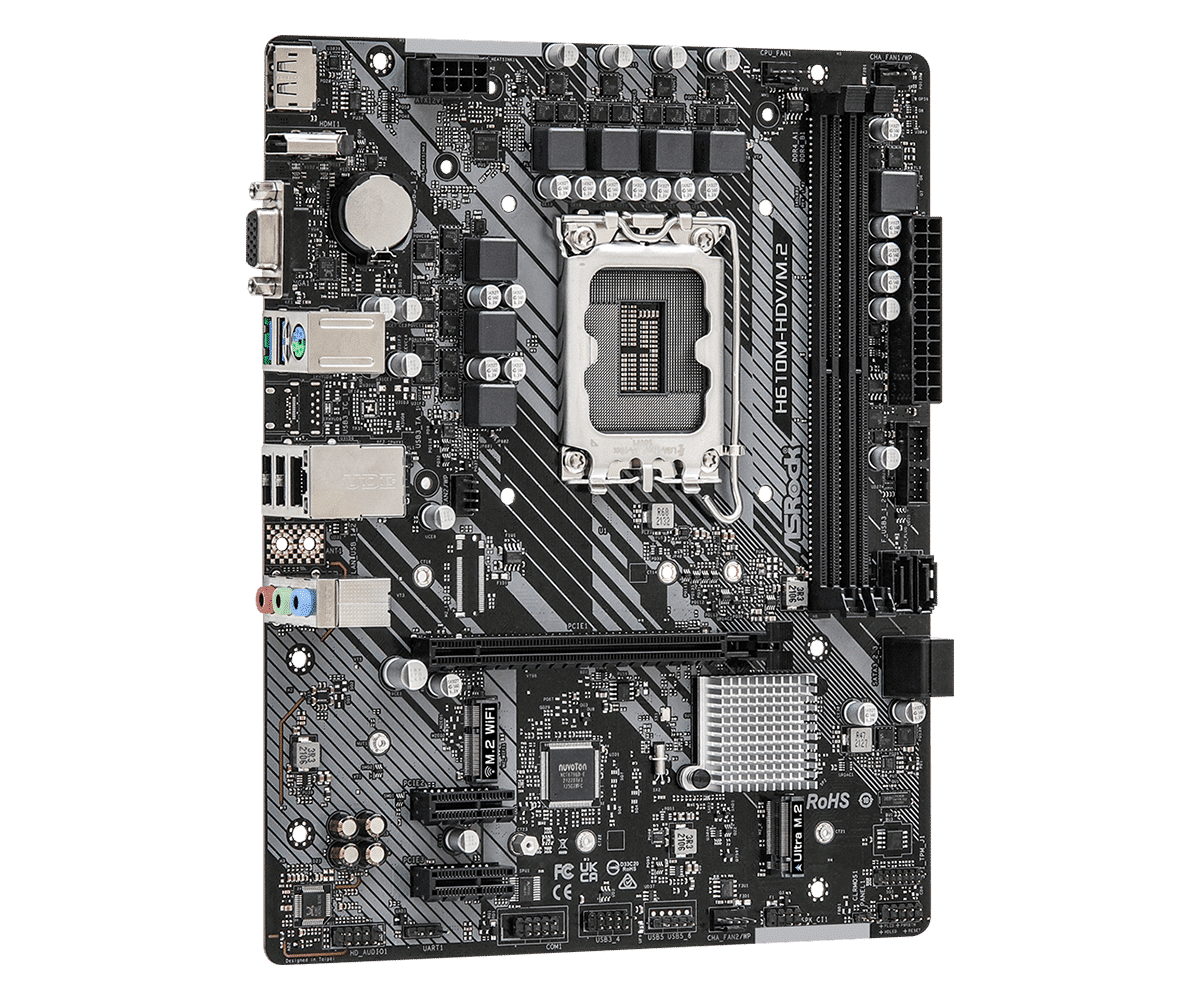

De ASRock H610M-HDV/M.2 is een krachtige en betaalbare moederbordoptie voor wie een betrouwbare basis zoekt voor een Intel-systeem. Met ondersteuning voor Intel® Core™ processors van de 12e, 13e en 14e generatie op de LGA1700 socket, biedt dit moederbord toekomstbestendige compatibiliteit. Dankzij aansluitingen zoals PCIe 4.0 x16, M.2 voor snelle NVMe SSD’s, vier SATA3-poorten en USB 3.2 Gen1 biedt de H610M-HDV/M.2 alle essentiële connectiviteit voor zowel dagelijkse gebruikers als systeembouwers. Dit micro-ATX moederbord combineert solide prestaties met een compact ontwerp, ideaal voor efficiënte en moderne pc-configuraties.
Product: ASRock H610M-HDV/M.2
Socket: LGA1700
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
Ean: 4710483936517
SKU: 90-MXBH60-A0UAYZ, H610M-HDV/M.2
Garantie: 6 maanden
Drivers voor de ASRock H610M-HDV/M.2
Processoren die door worden ondersteund door de ASRock H610M-HDV/M.2

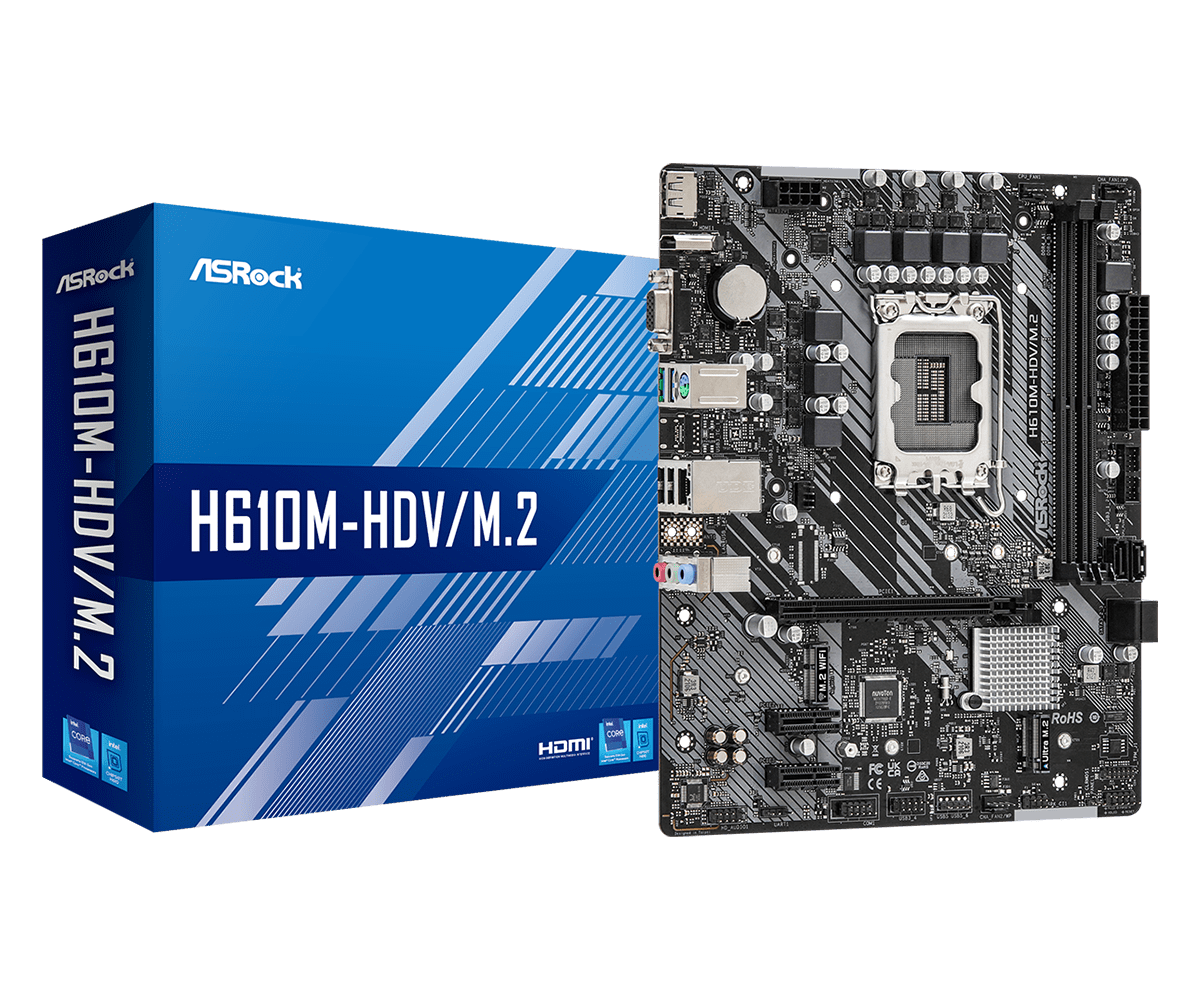

pakketinhoud:
– Moederbord (ASRock H610M-HDV/M.2)
– IO-Shield (blikken achterplaatje)
– handleiding
– driver-cd
– kabels
Unieke Kenmerken
ASRock Super Alloy
– Premium Power Choke
– Saffierzwart PCB
– High Density Glass Fabric PCB
ASRock Ultra M.2 (PCIe Gen3x4 & SATA3)
ASRock Full Spike Protection (voor alle USB-, audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt Intel® Core™ processoren van de 14e, 13e en 12e generatie (LGA1700)
– Digi Power ontwerp
– 6-fasen stroomontwerp
– Ondersteunt Intel® Hybrid Technology
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
Chipset
– Intel® H610
Geheugen
– Dual Channel DDR4 geheugentechnologie
– 2 x DDR4 DIMM-slots
– Ondersteunt DDR4 non-ECC, unbuffered geheugen tot 3200 MHz
– Ondersteunt ECC UDIMM-geheugenmodules (werken in non-ECC modus)
– Max. geheugencapaciteit: 64GB
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0-compatibele wake-up events
– SMBIOS 2.7 ondersteuning
– Meervoudige spanningsaanpassingen: CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V PCH
Grafisch
– Intel® Xe Graphics Architectuur (Gen 12)
– Drie video-uitgangen: D-Sub, HDMI en DisplayPort 1.4
– Ondersteunt HDMI 2.1 TMDS compatibel met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt DisplayPort 1.4 met DSC (gecomprimeerd) tot max. resolutie 8K (7680×4320) @ 60Hz / 5K (5120×3200) @ 120Hz
– Ondersteunt D-Sub met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt HDCP 2.3 via HDMI 2.1 TMDS en DisplayPort 1.4
*Intel® UHD Graphics ingebouwde grafische functies en VGA-uitgangen worden alleen ondersteund met processoren met geïntegreerde GPU.
Audio
– 7.1-kanaals HD Audio (Realtek ALC897/887 audio codec)
– Ondersteunt overspanningsbeveiliging
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt bliksem-/ESD-beveiliging
– Ondersteunt energiezuinig Ethernet 802.3az
– Ondersteunt UEFI PXE
Slots
CPU:
– 1 x PCIe 4.0 x16 Slot (PCIE1), ondersteunt x16-modus*
Chipset:
– 2 x PCIe 3.0 x1 Slots (PCIE2 en PCIE3)*
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module
*Ondersteunt NVMe SSD’s als opstartschijven
Opslag
Chipset:
– 1 x Ultra M.2 Socket (M2_2, Key M), ondersteunt type 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modi*
– 4 x SATA3 6.0 Gb/s aansluitingen**
*Ondersteunt NVMe SSD’s als opstartschijven
Ondersteunt ASRock U.2 Kit
**Als M2_2 bezet is met een SATA-type M.2-apparaat, wordt SATA3_3 uitgeschakeld.
Connectoren
– 1 x COM-poort header
– 1 x SPI TPM header
– 1 x Chassis Intrusion en Speaker header
– 1 x CPU-ventilatorconnector (4-pin)*
– 1 x CPU/waterpompventilatorconnector (4-pin) (Smart Fan Speed Control)**
– 2 x Chassis/waterpompventilatorconnectoren (4-pin) (Smart Fan Speed Control)***
– 1 x 24-pin ATX-stroomconnector
– 1 x 8-pin 12V-stroomconnector
– 1 x Frontpanel audioconnector
– 2 x USB 2.0 headers (ondersteunt 3 USB 2.0 poorten) (met ESD-bescherming)
– 1 x USB 3.2 Gen1 header (ondersteunt 2 USB 3.2 Gen1 poorten) (met ESD-bescherming)
*CPU-ventilatorconnector ondersteunt ventilatoren tot max. 1A (12W)
**CPU/waterpompconnector ondersteunt waterkoeler tot max. 2A (24W)
***Chassis/waterpompventilatoren ondersteunen tot max. 2A (24W)
CPU_FAN2/WP en CHA_FAN1~2/WP detecteren automatisch of 3- of 4-pins ventilator wordt gebruikt

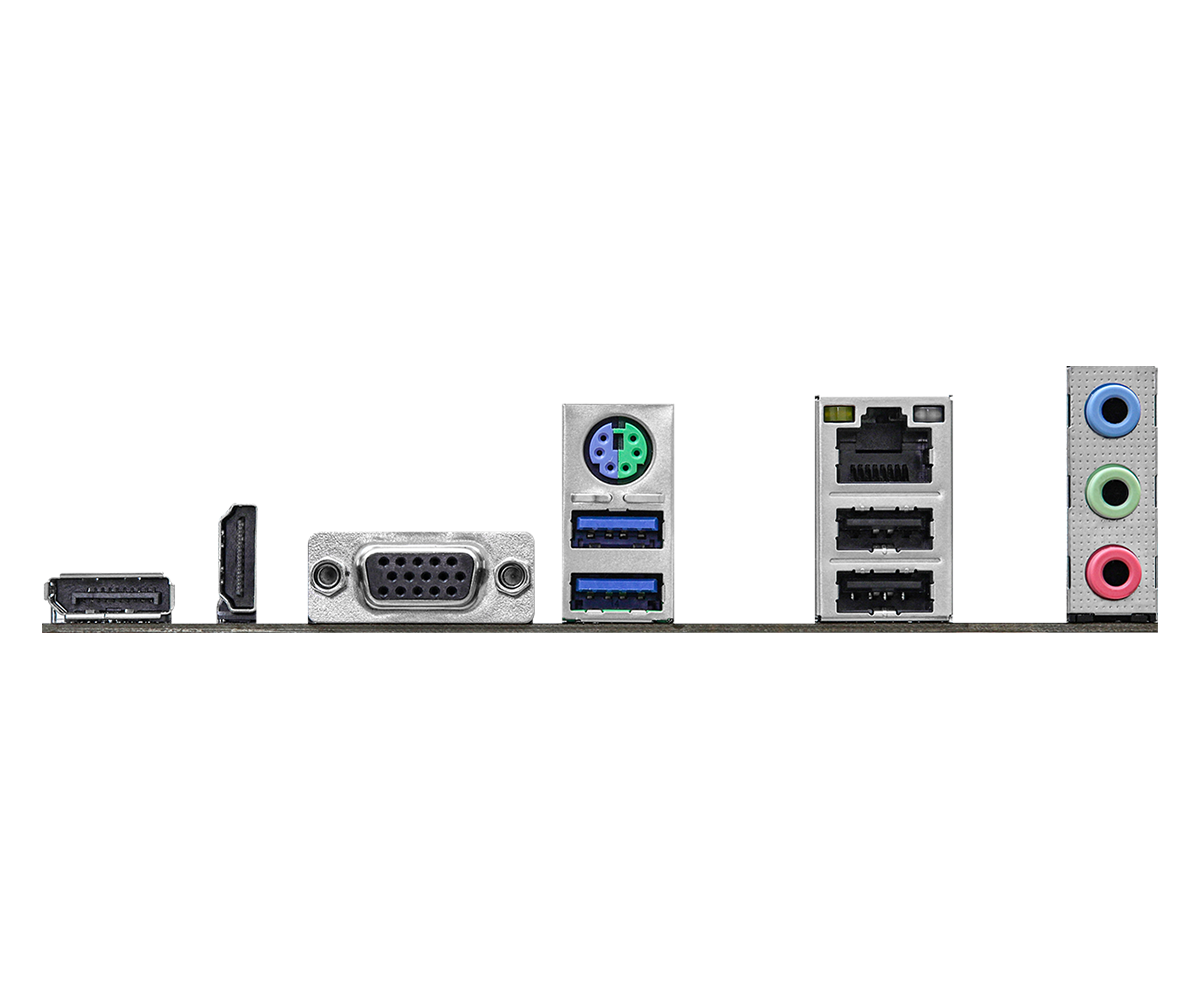

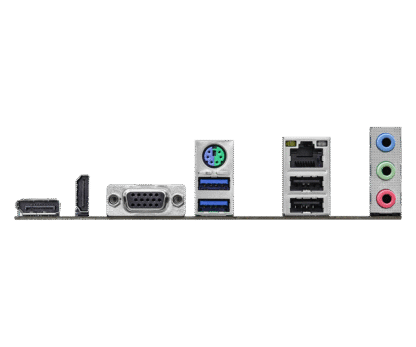

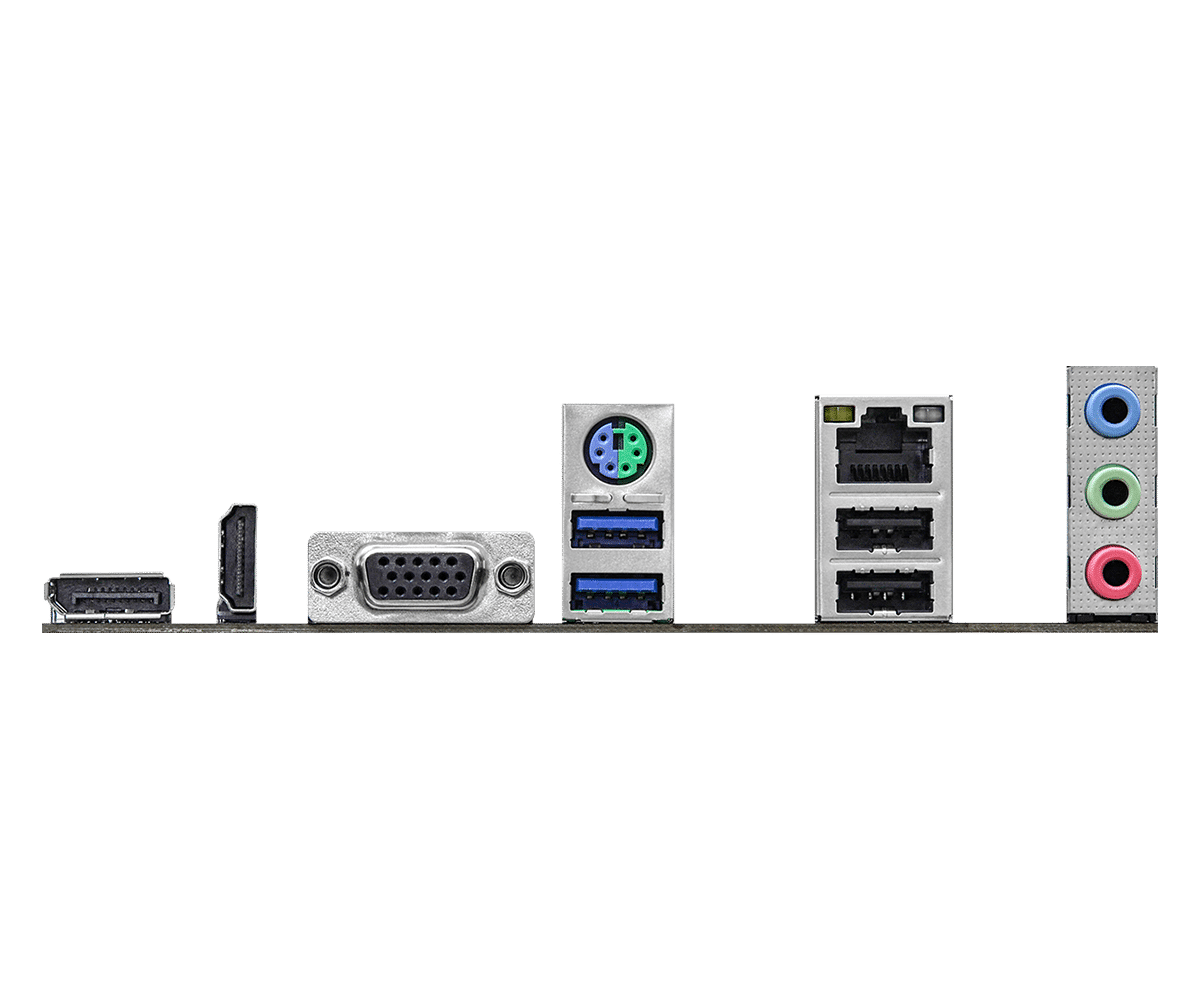

Achterpaneel I/O
– 2 x Antennebevestigingspunten
– 1 x PS/2 muis/toetsenbordpoort
– 1 x D-Sub poort
– 1 x HDMI poort
– 1 x DisplayPort 1.4
– 2 x USB 3.2 Gen1 poorten (met ESD-bescherming)
– 2 x USB 2.0 poorten (met ESD-bescherming)
– 1 x RJ-45 LAN-poort met LED (ACT/LINK LED en SPEED LED)
– HD-audio-aansluitingen: Line-in / Frontspeaker / Microfoon
Software en UEFI
Software
– ASRock Motherboard Utility (A-Tuning)
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock Mijn Favorieten in UEFI
– ASRock Instant Flash
*Deze hulpprogramma’s zijn te downloaden via ASRock Live Update & APP Shop
Accessoires
– I/O Shield
Hardwaremonitor
– Ventilatortachometer: CPU, CPU/waterpomp, chassis/waterpompventilatoren
– Quiet Fan (automatische aanpassing ventilatorsnelheid op basis van CPU-temperatuur): CPU, CPU/waterpomp, chassis/waterpomp
– Ventilator Multisnelheidsregeling: CPU, CPU/waterpomp, chassis/waterpomp
– Detectie kast openen
– Spanningsmonitoring: CPU Vcore, +1.05 PCH, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V
Formaat
– Micro ATX formaat: 9.6-in x 7.9-in, 24.4 cm x 20.1 cm
– Ontwerp met solide condensatoren
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP gereed (ErP/EuP compatibele voeding vereist)
