Beschrijving
De ASRock Z390 Phantom Gaming 4 is een krachtige en veelzijdige ATX-moederbord, ontworpen voor Intel’s 8e en 9e generatie Core-processors. Met de Z390-chipset biedt het ondersteuning voor snelle DDR4-geheugenmodules, uitgebreide overklokmogelijkheden en een robuust VRM-ontwerp voor stabiele prestaties. Het bord beschikt over PCIe 3.0 x16-sloten voor multi-GPU-configuraties, snelle M.2 NVMe-opslagopties en Intel Gigabit LAN voor een betrouwbare netwerkverbinding. Dankzij de Phantom Gaming-stijl en RGB-verlichtingselementen sluit het perfect aan bij gaming- en high-performance builds, terwijl ASRock’s software- en BIOS-optimalisaties zorgen voor een soepele en efficiënte gebruikerservaring.

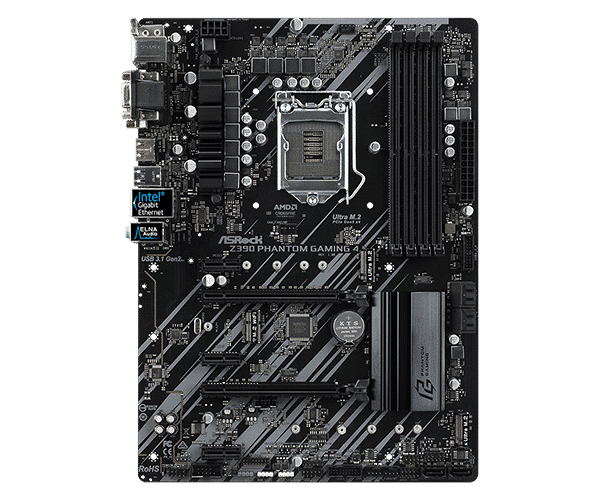

Product:ASRock Z390 Phantom Gaming 4
Socket: Socket 1151
Geschikt voor: 8e en 9e generatie processoren
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished – voorzien van de laatst beschikbare bios versie
EAN: 4717677336924
SKU: 90-MXB8X0-A0UAYZ, Z390 PHANTOM GAMING 4
Garantie: 6 maanden
Drivers voor de ASRock Z390 Phantom Gaming 4
Processoren die door worden ondersteund door de ASRock Z390 Phantom Gaming 4
pakketinhoud:
– Moederbord (ASRock Z390 Phantom Gaming 4)
– IO-Shield (blikken achterplaatje)
– Geen handleiding
– Geen driver-cd
– Geen kabels
Gaming Armor
Geheugen
– 15μ Gouden Contacten in DIMM Slots
Internet
– Intel® LAN
Unieke Kenmerken
ASRock USB 3.1 Gen2
– ASRock USB 3.1 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.1 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Zwart PCB
– High Density Glass Fabric PCB
ASRock Intel® 4-Layer Memory POOL (Platen op de Buitenkant) Technologie
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt HDMI 1.4 met een maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Digi Power ontwerp
– 10 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost 2.0 Technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU’s
– Ondersteunt ASRock BCLK Full-range Overclocking
Chipset
– Intel® Z390
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 4 x DDR4 DIMM Slots
– Ondersteunt DDR4 4300+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 128GB*
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gouden Contacten in DIMM Slots
*Door de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB voor reservering voor systeembesturing in Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met ondersteuning voor meertalige GUI
– ACPI 6.0 compatibele wake-up gebeurtenissen
– SMBIOS 2.7 Ondersteuning
– DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VPPM Voltage Multi-aanpassing
Grafisch
– Ondersteunt Intel® UHD Graphics ingebouwde visuals: Intel® Quick Sync Video met AVC, MVC (S3D) en MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technologie, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (alleen Decode), MPEG2, MJPEG, VC-1
– Drie grafische uitvoeropties: D-Sub, DVI-D en HDMI
– Ondersteunt Triple Monitor
– Ondersteunt HDMI met een maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Ondersteunt DVI-D met een maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met een maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 1.4 Poort (Compatibele HDMI-monitor vereist)
– Ondersteunt HDCP 2.2 met HDMI 1.4 en DisplayPort 1.2 Poorten
– Ondersteunt 4K Ultra HD (UHD) weergave met HDMI 1.4 en DisplayPort 1.2 Poorten
*Intel® UHD Graphics ingebouwde visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die GPU-integratie hebben.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC892 Audio Codec)*
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Protection
– ELNA Audio Caps
*Om 7.1 CH HD Audio in te stellen, is het nodig om een HD frontpaneel audiomodule te gebruiken en de multi-channel audiofunctie in te schakelen via de audiostuurprogramma.
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energie Efficiënte Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssleuven
– 2 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4: enkel x16 (PCIE2); dubbel x16 (PCIE2) / x4 (PCIE4))
– 3 x PCI Express 3.0 x1 Slots (Flexibele PCIe)
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi module en Intel® CNVi (Geïntegreerde WiFi/BT)**
*Ondersteunt NVMe SSD als opstartstations
**Ondersteunt CNVio1 WiFi module (Intel® Wireless-AC 9560/9462/9461) alleen.
Opslag
– 6 x SATA3 6.0 Gb/s Aansluitingen, ondersteunt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technologie 16), NCQ, AHCI en Hot Plug*
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
*Als M2_1 bezet is door een SATA-type M.2-apparaat, wordt SATA3_5 uitgeschakeld.
Als M2_2 bezet is door een SATA-type M.2-apparaat, wordt SATA3_1 uitgeschakeld.
Als M2_2 bezet is door een PCIe-type M.2-apparaat, wordt SATA3_0 uitgeschakeld.
***Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD als opstartstations
Ondersteunt ASRock U.2 Kit
Aansluitingen
– 1 x COM Poort Header
– 1 x TPM Header
– 1 x Power LED en Speaker Header
– 2 x RGB LED Headers*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 3 x Chassis/Water Pump Fan Connectors (4-pin) (Slimme Ventilator Snelheidsregeling)****
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector
– 1 x Front Paneel Audio Connector
– 1 x Thunderbolt™ AIC Connector (5-pin)
– 2 x USB 2.0 Headers (ondersteunt 3 USB 2.0 poorten) (ondersteunt ESD bescherming)
– 2 x USB 3.1 Gen1 Headers (ondersteunt 4 USB 3.1 Gen1 poorten) (ondersteunt ESD bescherming)
– 1 x Performance Mode / Easy OC Header
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**Ondersteunt in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU fan van maximaal 1A (12W) ventilatorvermogen.
****De Chassis/Water Pump Fan ondersteunt de waterkoelerfan van maximaal 2A (24W) ventilatorvermogen.
CHA_FAN1/WP, CHA_FAN2/WP en CHA_FAN3/WP kunnen automatisch detecteren of een 3-pins of 4-pins fan in gebruik is.

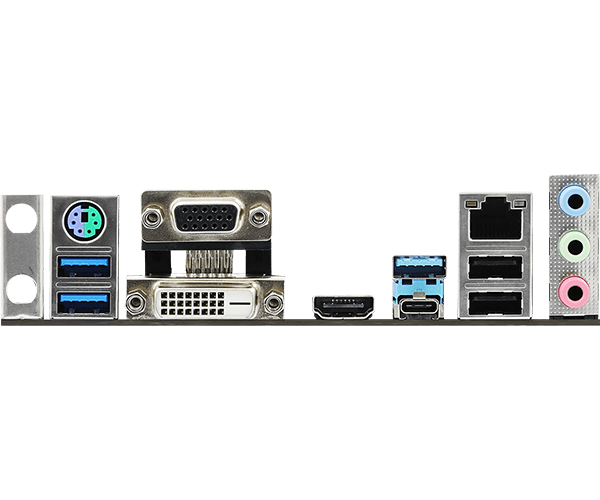

Achterpaneel I/O
– 1 x Antenne Poorten
– 1 x PS/2 Muismuis/Toetsenbord Poort
– 1 x D-Sub Poort
– 1 x DVI-D Poort
– 1 x HDMI Poort
– 2 x USB 2.0 Poorten (ondersteunt ESD Bescherming)
– 1 x USB 3.1 Gen2 Type-A Poort (10 Gb/s) (ondersteunt ESD Bescherming)
– 1 x USB 3.1 Gen2 Type-C Poort (10 Gb/s) (ondersteunt ESD Bescherming)
– 2 x USB 3.1 Gen1 Poorten (ondersteunt ESD Bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacken: Line in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Phantom Gaming Tuning
– ASRock Polychrome SYNC
– ASRock Key Master
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze utilities kunnen gedownload worden van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– Temperatuurdetectie: CPU, Chassis/Water Pump Fans
– Fan Tachometer: CPU, Chassis/Water Pump Fans
– Stille Fan (Automatische aanpassing van chassis ventilatorsnelheid op basis van CPU temperatuur): CPU, Chassis/Water Pump Fans
– Fan Multi-Snelheidsregeling: CPU, Chassis/Water Pump Fans
– Spanning monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST
Formaat
– ATX Formaat: 12.0-in x 8.8-in, 30.5 cm x 22.4 cm
– Solide Condensator ontwerp
OS
– Microsoft® Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP klaar (ErP/EuP klaar voedingsadapter vereist)
