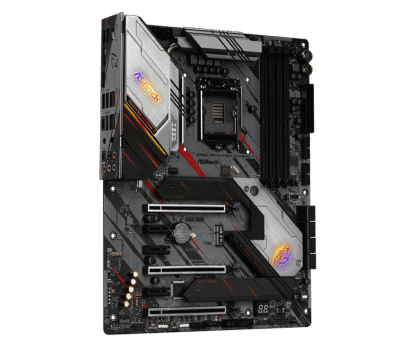

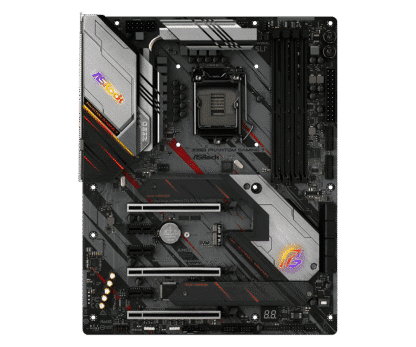

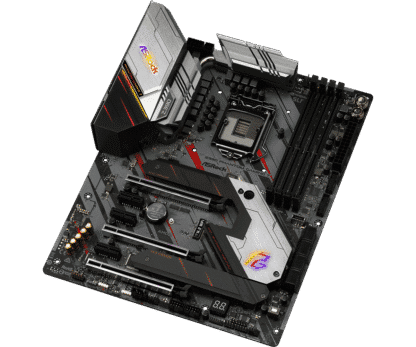

ASRock Z390 Phantom Gaming 7 Socket 1151 moederbord

  • Formaat: ATX
  • Socket: LGA1151 (support voor 8e en 9e generatie Intel® Core™ processoren)
  • Geheugen: 4 DDR4 DIMM slots, maximaal 128GB, ondersteuning voor DDR4 4300MHz+ (OC)
  • USB Poorten: 2 USB 3.2 Gen2 10Gb/s (1 Type-A + 1 Type-C), 4 USB 3.2 Gen1
  • Grafische Output: HDMI, Displayport

Uitverkocht

Vergelijk
Artikelnummer: Z390 Phantom Gaming 7 Categorieën: , , Tags: , , , ,

Beschrijving

De ASRock Z390 Phantom Gaming 7 is een high-performance moederbord, ontworpen voor gamers en enthousiaste PC-gebruikers. Het biedt ondersteuning voor Intel’s 8e en 9e generatie Core-processors via de LGA 1151 socket en maakt gebruik van de krachtige Z390-chipset. Dit moederbord is uitgerust met meerdere uitbreidingssloten, waaronder PCIe 3.0 x16 slots voor grafische kaarten en andere uitbreidingskaarten. Aan de achterkant vind je een breed scala aan aansluitingen, zoals USB 3.1, HDMI en Ethernet, die zorgen voor uitgebreide connectiviteit en snelle prestaties. De Z390 Phantom Gaming 7 is de perfecte keuze voor wie op zoek is naar kracht en flexibiliteit in een gaming-pc.


Klik hier voor de processoren die worden ondersteund.
Klik hier voor de drivers


Product: ASRock Z390 Phantom Gaming 7
Socket: 1151
Geschikt voor: 8e en 9e generatie processoren
Categorie: moederborden
Merk: ASRock
Staat: Refurbished
EAN:
4717677336733
SKU: 90-MXB6T0-A0UAYZ, Z390 PRO4
Garantie:
6 maanden


Inhoud pakket:
– Moederbord (ASRock Z390 Phantom Gaming 7)
– I/O-Shield (blikken achterplaatje)
– geen handleiding
– geen cd met stuurprogramma’s
– geen kabels


Gaming Armor
Power
– Hi-Density Power Connectors (24 pin, 8 pin en 4 pin)
Geheugen
– 15μ Gouden Contact in DIMM Slots
VGA Kaart
– 15μ Gouden Contact in VGA PCIe Slot (PCIE1)
Internet
– Phantom Gaming 2.5G LAN
Koeling
– XXL Aluminium Legering Heatsink
– Heat Pipe Ontwerp
Audio
– Creative Sound Blaster™ Cinema 5


Unieke Kenmerk

ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– XXL Aluminium Legering Heatsink
– Premium 60A Power Choke
– 50A Dr.MOS
– Premium Geheugen Legering Choke (Vermindert 70% kernverlies in vergelijking met ijzerpoeder choke)
– Combo Caps (Nichicon 12K Zwarte Caps)
– Nichicon 12K Zwarte Caps (100% in Japan gemaakte hoogwaardige geleiderpolymere condensatoren)
– I/O Armor
– Matte Zwarte PCB
– Hoge Dichtheid Glasvezel PCB
ASRock Phantom Gaming 2.5G LAN
ASRock Intel® 4-Layer Geheugen POOL (Planes op Buitenste Lagen) Technologie
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop


CPU

– Ondersteunt 9e en 8e Gen Intel® Core™ Processors (Socket 1151)
– Digi Power ontwerp
– 10 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost 2.0 Technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU’s
– Ondersteunt ASRock BCLK Full-range Overclocking
– Ondersteunt ASRock Hyper BCLK Engine II


Chipset

– Intel® Z390


Geheugen

– Dual Channel DDR4 Geheugen Technologie
– 4 x DDR4 DIMM Slots
– Ondersteunt DDR4 4300+(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen
– Ondersteunt ECC UDIMM geheugenmodules (werkt in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 128GB*
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gouden Contact in DIMM Slots

*Door de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder dan 4GB zijn voor de reservering voor systeembesturing onder Windows® 32-bit OS. Voor Windows® 64-bit OS met een 64-bit CPU is er geen dergelijke beperking.


BIOS

– 2 x 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning (1 x Hoofd BIOS en 1 x Backup BIOS)
– Ondersteunt Secure Backup UEFI Technologie
– ACPI 6.0 Compatibele wake-up gebeurtenissen
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, GT, DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL, CPU Interne PLL, GT PLL, Ring PLL, Systeem Agent PLL, Geheugen Controller PLL Voltage Multi-adjustment


Grafische Kaart

– Ondersteunt Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video met AVC, MVC (S3D) en MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technologie, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode alleen), MPEG2, MJPEG, VC-1
– Dubbele grafische output: Ondersteunt HDMI en DisplayPort 1.2 poorten via onafhankelijke displaycontrollers
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Ondersteunt DisplayPort 1.2 met max. resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 1.4 Poort (Compatibele HDMI-monitor vereist)
– Ondersteunt HDCP 2.2 met HDMI 1.4 en DisplayPort 1.2 Poorten
– Ondersteunt 4K Ultra HD (UHD) weergave met HDMI 1.4 en DisplayPort 1.2 Poorten

*Intel® UHD Graphics Built-in Visuals en de VGA-uitgangen worden alleen ondersteund met processors die een geïntegreerde GPU hebben.


Audio

– 7.1 CH HD Audio met Content Protection (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Protection
– Nichicon Fine Gold Series Audio Caps
– 120dB SNR DAC met Differentiële Versterker
– NE5532 Premium Headset Versterker voor Front Panel Audio Connector (Ondersteunt tot 600 Ohm headsets)
– Pure Power-In
– Direct Drive Technologie
– PCB Isolate Shielding
– Impedantie Sensing op Rear Out poort
– Individuele PCB Lagen voor R/L Audio Kanaal
– Gouden Audio Jacks
– 15μ Gouden Audio Connector
– Ondersteunt Creative Sound Blaster™ Cinema 5


LAN

1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG)
– Ondersteunt Phantom Gaming LAN Software
– Slimme Auto Pas Bandbreedte Controle
– Visuele Gebruikersvriendelijke UI
– Visuele Netwerk Gebruiksstatistieken
– Geoptimaliseerde Standaard Instelling voor Game-, Browser- en Streamingmodi
– Gebruikers Aangepaste Prioriteit Controle
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energie Efficiënte Ethernet 802.3az
– Ondersteunt PXE
1 x Gigabit LAN 10/100/1000 Mb/s (Intel® I219V)
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energie Efficiënte Ethernet 802.3az
– Ondersteunt PXE


Uitbereidingssleuven

– 3 x PCI Express 3.0 x16 Slots (PCIE1/PCIE4/PCIE6: enkel x16 (PCIE1); dubbel x8 (PCIE1) / x8 (PCIE4); drie x8 (PCIE1) / x8 (PCIE4) / x4 (PCIE6))*
– 3 x PCI Express 3.0 x1 Slots (Flexibele PCIe)
– Ondersteunt AMD Quad CrossFireX™, 3-Way CrossFireX™ en CrossFireX™
– Ondersteunt NVIDIA® Quad SLI™ en SLI™
– Ondersteunt NVIDIA® NVLink™ met dubbele NVIDIA® GeForce RTX series grafische kaarten**
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi module en Intel® CNVi (Geïntegreerde WiFi/BT)***

*Ondersteunt NVMe SSD als opstartschijven

**NVIDIA® NVLink™ Bridge wordt niet meegeleverd. Aanschaf via NVIDIA® is vereist.

***Ondersteunt CNVio1 WiFi module (Intel® Wireless-AC 9560/9462/9461) alleen.


Opslag

– 6 x SATA3 6.0 Gb/s Connectoren, ondersteunen RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI en Hot Plug*
– 2 x SATA3 6.0 Gb/s Connectoren door ASMedia ASM1061, ondersteunen NCQ, AHCI en Hot Plug
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**

*M2_1, SATA3_0 en SATA3_1 delen lanes. Als een van deze in gebruik is, worden de anderen uitgeschakeld.
M2_2, SATA3_4 en SATA3_5 delen lanes. Als een van deze in gebruik is, worden de anderen uitgeschakeld.

**Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit


Aansluitingen

– 1 x SPI TPM Header
– 1 x Power LED en Speaker Header
– 2 x RGB LED Headers*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Slimme Fan Speed Controle)****
– 3 x Chassis/Water Pump Fan Connectors (4-pin) (Slimme Fan Speed Controle)*****
– 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector (15μ Gouden Audio Connector)
– 1 x Thunderbolt™ AIC Connector (5-pin)
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Intel® Z390) (Ondersteunt ESD Bescherming)
– 2 x USB 3.2 Gen1 Headers (Ondersteunt 4 USB 3.2 Gen1 poorten) (ASMedia ASM1074 hub) (Ondersteunt ESD Bescherming)
– 1 x Front Panel Type C USB 3.2 Gen1 Header (Intel® Z390) (Ondersteunt ESD Bescherming)
– 1 x Performance Mode / Easy OC Header
– 1 x Dr. Debug met LED
– 1 x Power Button met LED
– 1 x Reset Button met LED

*Ondersteunt in totaal tot 12V/3A, 36W LED Strip

**Ondersteunt in totaal tot 5V/3A, 15W LED Strip

***De CPU Fan Connector ondersteunt de CPU-fan van maximaal 1A (12W) fanvermogen.

****De CPU/Water Pump Fan ondersteunt de waterkoeler-fan van maximaal 2A (24W) fanvermogen.

*****De Chassis/Water Pump Fan ondersteunt de waterkoeler-fan van maximaal 2A (24W) fanvermogen.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP en CHA_FAN3/WP kunnen automatisch detecteren of een 3-pin of 4-pin fan in gebruik is.

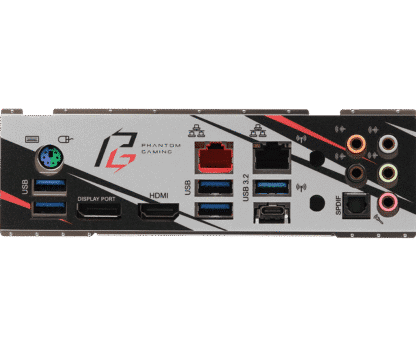

Achterpaneel I/O

– 2 x Antennepoorten (op I/O Paneel Shield)
– 1 x PS/2 Muismat/Toetsenbordpoort
– 1 x HDMI Poort
– 1 x DisplayPort 1.2
– 1 x Optische SPDIF Out Poort
– 1 x USB 3.2 Gen2 Type-A Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen2 Type-C Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD Bescherming)
– 4 x USB 3.2 Gen1 Poorten (Intel® Z390) (Ondersteunt ESD Bescherming)*
– 2 x RJ-45 LAN Poorten met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Achterluidspreker / Centrale / Bass / Lijn in / Frontluidspreker / Microfoon (Gouden Audio Jacks)

*Ultra USB Power wordt ondersteund op USB3_34 poorten.
ACPI wake-up functie wordt niet ondersteund op USB3_34 poorten.


Software en UEFI

Software
– ASRock Phantom Gaming Tuning
– ASRock Phantom Gaming LAN
– ASRock Polychrome SYNC
– ASRock Key Master*
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock Mijn Favorieten in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer

*Deze hulpprogramma’s kunnen worden gedownload via ASRock Live Update & APP Shop.


Hardware Monitor

– Temperatuurmeting: CPU, CPU/Water Pomp, Chassis/Water Pomp Fans
– Fan Tachometer: CPU, CPU/Water Pomp, Chassis/Water Pomp Fans
– Stille Fan (Automatisch aanpassen van de snelheid van de chassis-fan op basis van de CPU-temperatuur): CPU, CPU/Water Pomp, Chassis/Water Pomp Fans
– Fan Multi-Snelheidsbesturing: CPU, CPU/Water Pomp, Chassis/Water Pomp Fans
– Spanning monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST, VCCIO


Formaat

– ATX Formaat: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm


OS

– Microsoft® Windows® 10 64-bit / 11 64-bit


Certificeringen

– FCC, CE
– ErP/EuP klaar (ErP/EuP-klaar voeding is vereist)

Extra informatie

Gewicht 1 kg
Merk

Asrock

Model

ASRock Z390 Phantom Gaming 7

Formaat

ATX

Socket

Chipset

Intel Z390

Geheugentype

DDR4

Aantal geheugenslots

4

Maximale geheugengrootte

128 GB

Aansluitingen

2x RJ-45 LAN, Displayport, Ethernet (RJ-45), HDMI, USB 3.2 (Gen2, 10Gb/s) type-c, USB 3.2 (Gen2, 10Gb/s) type-a, USB 3.2 Gen1

Opslag interfaces

Serial ATA-600, Ultra M.2 Socket

Uitbereidingssleuven

1 x M.2 Socket (Key E), 3 x PCI Express 3.0 x1, 3x PCI Express 3.0 x16

Opslag

2x M.2 Slot, 8 x SATA3 6.0 Gb/s

USB

1 x USB 3.2 Gen1 Type-A, 1 x USB 3.2 Gen1 Type-C, 4 x USB 3.2 Gen1

Lengte

30.5 cm

Breedte

24.4 cm

Pakketinhoud

Moederbord en I/O-Shield
