Beschrijving
De ASRock Z390 Phantom Gaming X is een high-performance moederbord, ideaal voor gamers en enthousiastelingen. Gebouwd rondom de Intel® Z390 chipset, ondersteunt het de nieuwste Intel® 8e en 9e generatie Core™ processoren. Het biedt krachtige grafische prestaties met ondersteuning voor multi-GPU-configuraties zoals CrossFireX™ en meerdere grafische uitgangen, waaronder HDMI tot 4K x 2K resolutie.
Voor snelle opslag zijn er zes SATA3 6.0 Gb/s aansluitingen en twee M.2 slots voor NVMe SSD’s, evenals ondersteuning voor Intel® Optane™ technologie en RAID-configuraties. De Z390 Phantom Gaming X biedt ook uitstekende connectiviteit, met USB 3.1 Gen2 poorten, een USB Type-C poort, en ingebouwde Intel® I219V Gigabit LAN en draadloze WiFi.
Met premium componenten en een robuuste constructie biedt dit moederbord zowel betrouwbaarheid als topkwaliteit voor veeleisende toepassingen en gaming.

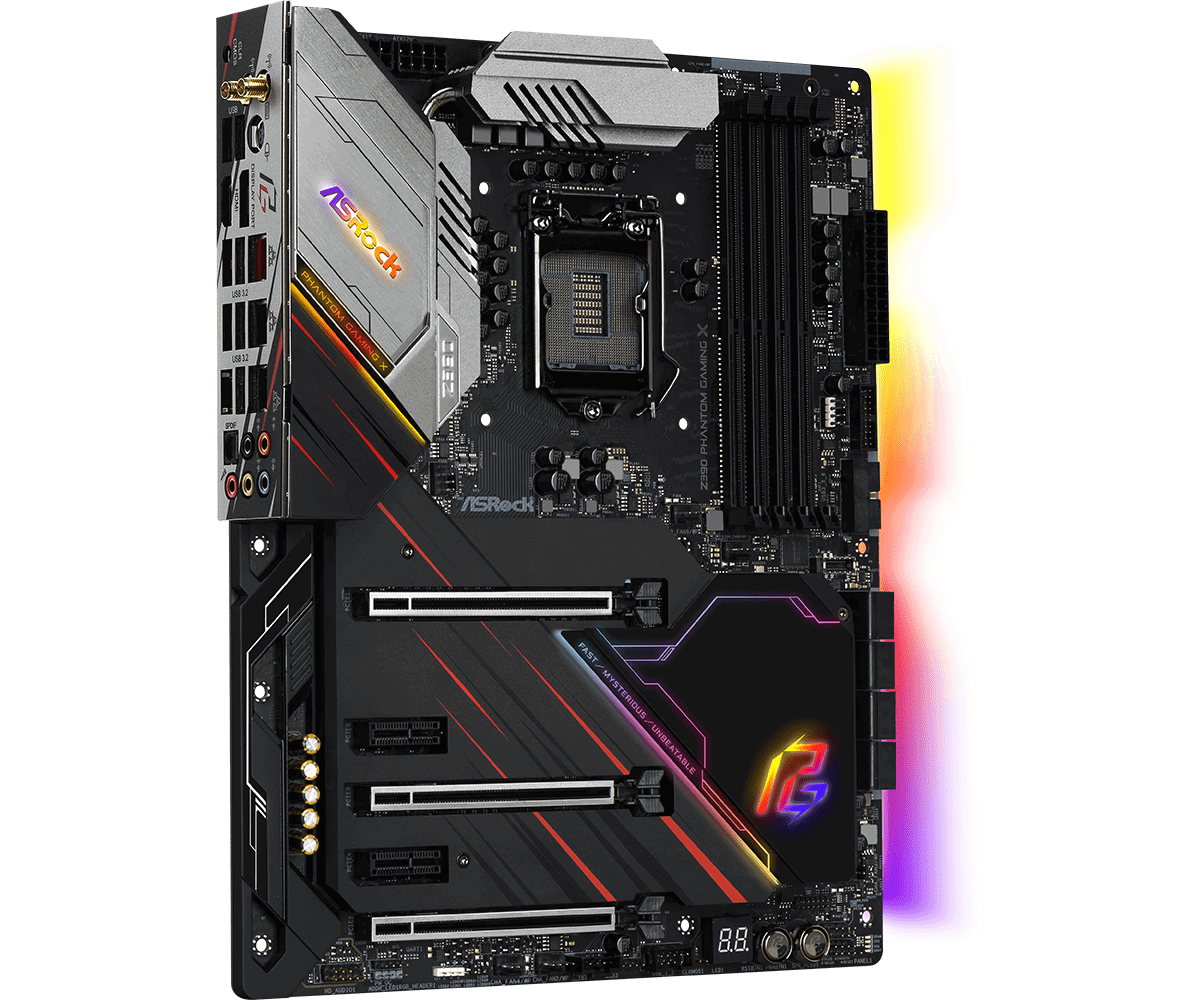

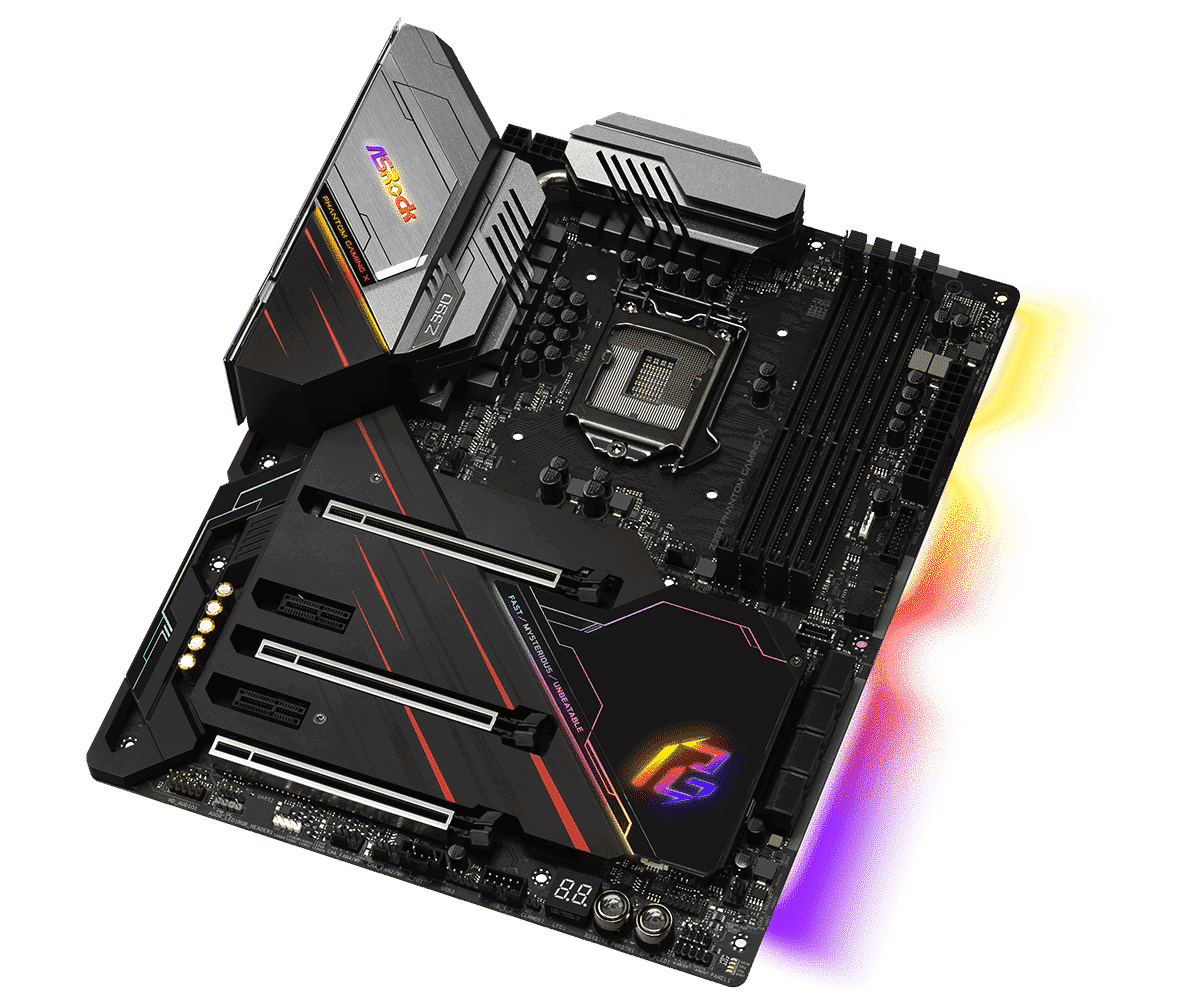

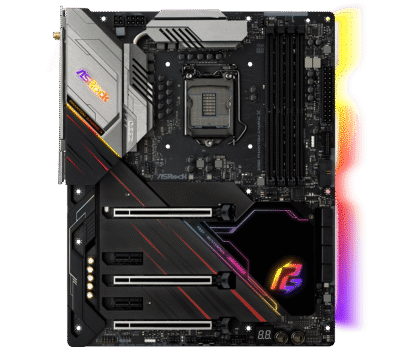

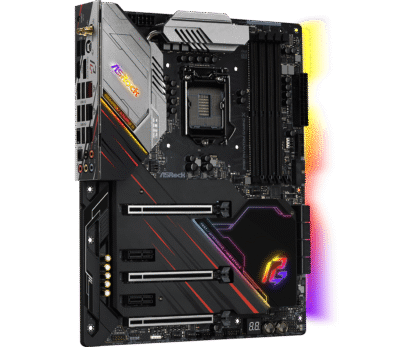

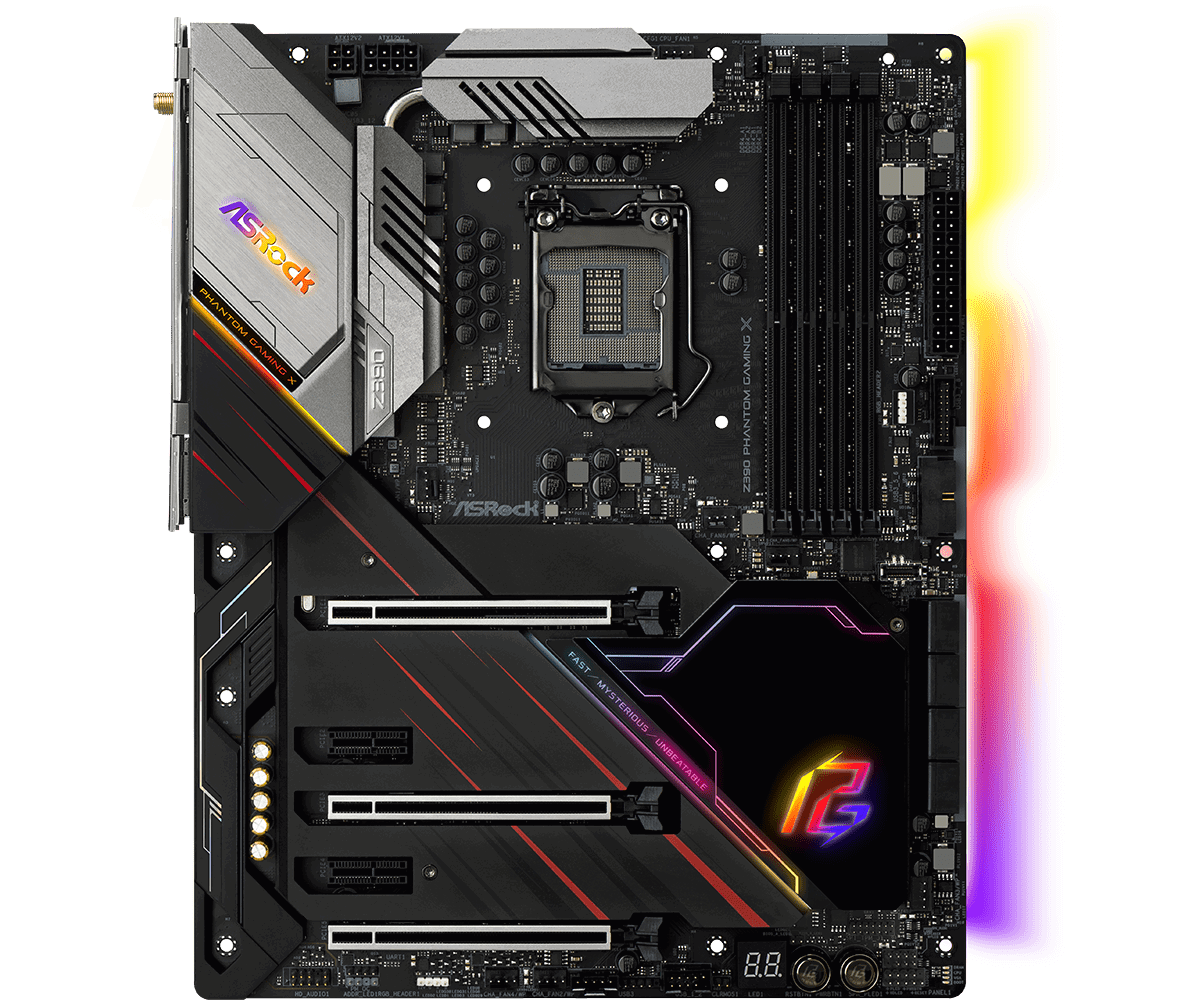

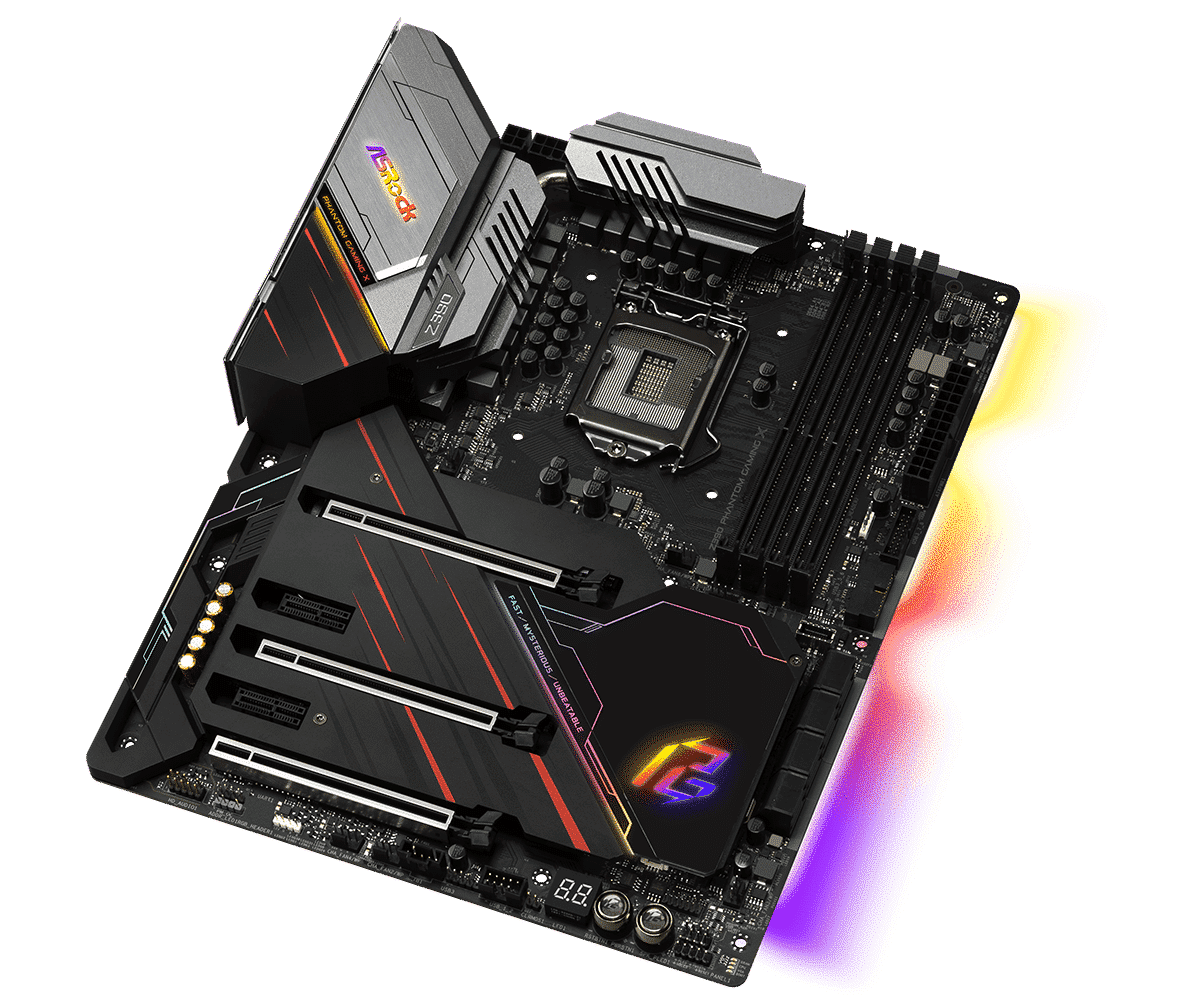

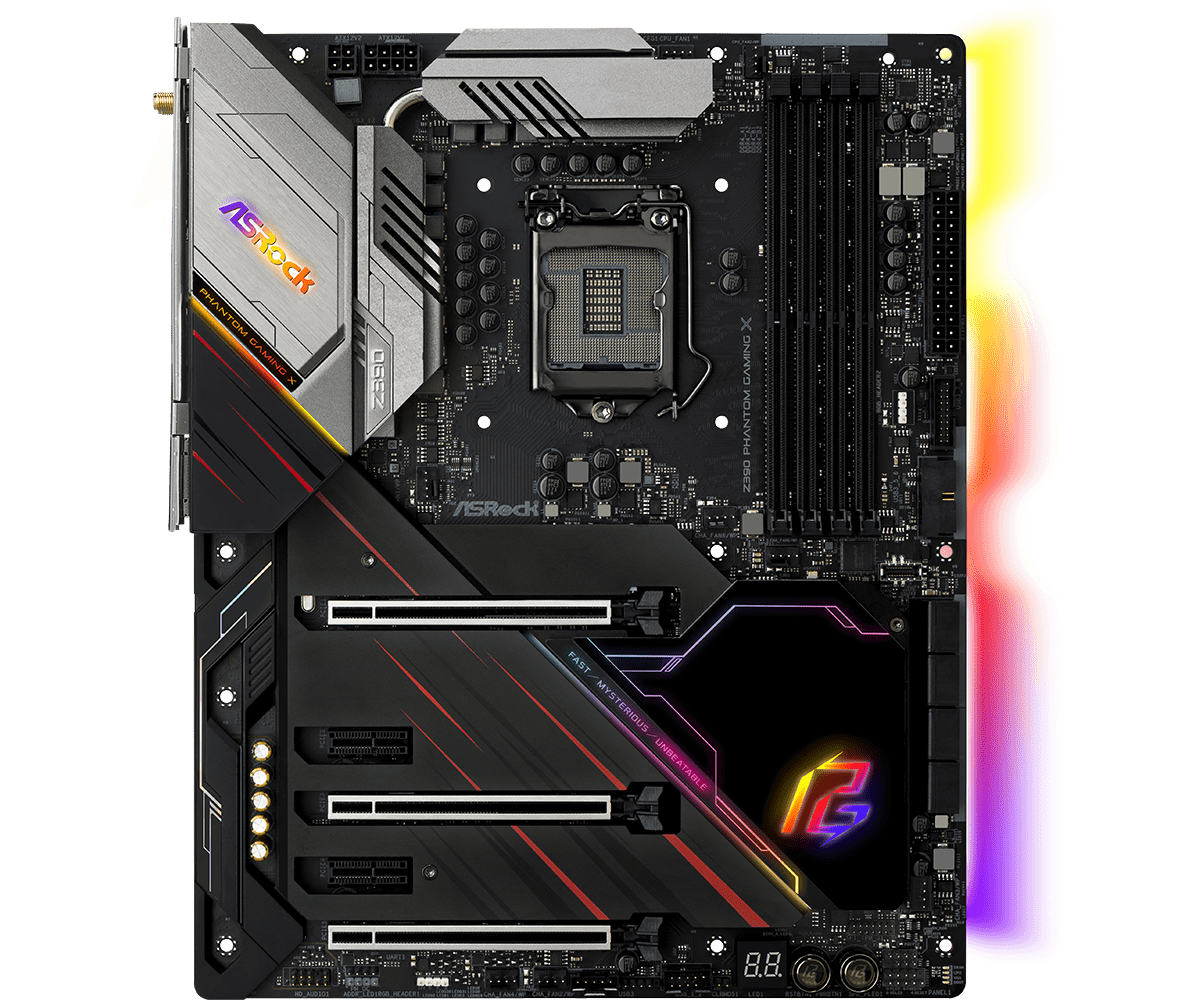

Product: ASRock Z390 Phantom Gaming X
Socket: Socket 1151
Geschikt voor: 8e en 9e generatie processoren
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished – voorzien van de laatst beschikbare bios versie
EAN: 4717677338454
SKU: 90-MXBAJ0-A0UAYZ, Z390 Phantom Gaming X
Garantie: 6 maanden
Drivers voor de ASRock Z390 Phantom Gaming X
Processoren die door worden ondersteund door de ASRock Z390 Phantom Gaming X
pakketinhoud:
– Moederbord (ASRock Z390 Phantom Gaming X)
– IO-Shield (blikken achterplaatje)
– Antennes
– Geen handleiding
– Geen driver-cd
– Geen kabels
Gaming Armor
Power
– Hi-Density Power Connectors (24 pin, 8 pin en 4 pin)
Geheugen
– 15μ Gold Contact in DIMM Slots
VGA Kaart
– 15μ Gold Contact in VGA PCIe Slot (PCIE1)
Internet
– Phantom Gaming 2.5G LAN
– Intel® LAN
Koeling
– XXL Aluminium Legering Heatsink
– Heat Pipe Design
Audio
– Creative Sound Blaster™ Cinema 5
Unieke Eigenschappen
ASRock USB 3.2 Gen2
– ASRock Front Panel Type C USB 3.2 Gen2 Header (10 Gb/s)
– ASRock Rear USB 3.2 Gen2 Type-A Poorten (10 Gb/s)
– ASRock Rear USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– XXL Aluminium Legering Heatsink
– Premium 60A Power Choke
– 50A Dr.MOS
– Premium Memory Alloy Choke (Vermindert 70% kernverlies in vergelijking met ijzerpoeder choke)
– Combo Caps (Nichicon 12K Black Caps)
– Nichicon 12K Black Caps (100% Japanse hoge kwaliteit geleidende polymeercondensatoren)
– I/O Armor
– Matte Zwarte PCB
– High Density Glass Fabric PCB
ASRock Phantom Gaming 2.5G LAN
Intel® 802.11ax WiFi
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra USB Power
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 9e en 8e Gen Intel® Core™ Processoren (Socket 1151)
– Digi Power ontwerp
– 14 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost 2.0 Technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU’s
– Ondersteunt ASRock BCLK Full-range Overclocking
– Ondersteunt ASRock Hyper BCLK Engine II
Chipset
– Intel® Z390
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 4 x DDR4 DIMM Slots
– Ondersteunt DDR4 4266+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 128GB*
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gold Contact in DIMM Slots
*Door de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB vanwege de reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met een 64-bit CPU is er geen dergelijke beperking.
BIOS
– 2 x 128Mb AMI UEFI Legale BIOS met meertalige GUI-ondersteuning (1 x Main BIOS en 1 x Backup BIOS)
– Ondersteunt Secure Backup UEFI Technologie
– ACPI 6.0 Compatibele wake-up evenementen
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, GT Core/Cache, DRAM, VTT DDR, PCH 1.05V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, CPU Cold Bug Killer, CPU PLL 1, CLK VDD, DMI, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment
Graphics
– Ondersteunt Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video met AVC, MVC (S3D) en MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technologie, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (alleen Decoderen), MPEG2, MJPEG, VC-1
– Dual graphics output: Ondersteunt HDMI en DisplayPort 1.2 poorten door onafhankelijke display controllers
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Ondersteunt DisplayPort 1.2 met max. resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 1.4 Poort (Compatibele HDMI monitor vereist)
– Ondersteunt HDCP 2.2 met HDMI 1.4 en DisplayPort 1.2 Poorten
– Ondersteunt 4K Ultra HD (UHD) afspelen met HDMI 1.4 en DisplayPort 1.2 Poorten
*Intel® UHD Graphics Built-in Visuals en de VGA-uitgangen kunnen alleen ondersteund worden met processors die een geïntegreerde GPU hebben.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Protection
– Nichicon Fine Gold Series Audio Caps
– 120dB SNR DAC met Differential Amplifier
– NE5532 Premium Headset Versterker voor Front Panel Audio Connector (Ondersteunt tot 600 Ohm headsets)
– Pure Power-In
– Direct Drive Technologie
– PCB Isolate Shielding
– Impedantie Sensing op Rear Out poort
– Individuele PCB Lagen voor R/L Audio Kanaal
– Gold Audio Jacks
– 15μ Gold Audio Connector
– Ondersteunt Creative Sound Blaster™ Cinema 5
LAN
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG):
– Ondersteunt Phantom Gaming LAN Software
– Smart Auto Adjust Bandwidth Control
– Visuele Gebruikersvriendelijke UI
– Visuele Netwerkgebruik Statistieken
– Geoptimaliseerde Standaardinstellingen voor Game, Browser, en Streaming Modes
– Gebruiker Aangepaste Prioriteitscontrole
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
2 x Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I219V, 1 x Intel® I211AT):
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Dual LAN met Teaming*
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
*Teaming wordt ondersteund op Windows® 10 RS2 en hoger.
Wireless LAN
– Intel® 802.11ax WiFi Module
– Ondersteunt IEEE 802.11a/b/g/n/ac
– Ondersteunt Dual-Band (2.4/5 GHz)
– Ondersteunt draadloze verbindingen tot 2.4Gbps
– 2 antennes ter ondersteuning van 2 (Transmit) x 2 (Receive) diversiteit technologie
– Ondersteunt Bluetooth 5.0 + High speed class II
– Ondersteunt MU-MIMO
Uitbereidingssleuven
– 3 x PCI Express 3.0 x16 Slots (PCIE1/PCIE3/PCIE5: enkel x16 (PCIE1); dubbel x8 (PCIE1) / x8 (PCIE3); drie keer x8 (PCIE1) / x4 (PCIE3) / x4 (PCIE5))*
– 2 x PCI Express 3.0 x1 Slots (Flexibele PCIe)
– Ondersteunt AMD Quad CrossFireX™, 3-Way CrossFireX™ en CrossFireX™
– Ondersteunt NVIDIA® Quad SLI™ en SLI™
– Ondersteunt NVIDIA® NVLink™ met dual NVIDIA® GeForce RTX-serie grafische kaarten**
– 1 x Vertical M.2 Socket (Key E) met de meegeleverde WiFi-802.11ax PCIe WiFi-module (op de achterste I/O)
– 15μ Gold Contact in VGA PCIe Slot (PCIE1)
*Ondersteunt NVMe SSD als opstartschijven
**NVIDIA® NVLink™ Bridge wordt niet meegeleverd in het pakket. Gelieve het bij NVIDIA® aan te schaffen indien nodig.
Opslag
– 6 x SATA3 6,0 Gb/s Aansluitingen, ondersteunen RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI en Hot Plug*
– 2 x SATA3 6,0 Gb/s Aansluitingen via ASMedia ASM1061, ondersteunen NCQ, AHCI en Hot Plug*
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2242/2260/2280 M.2 SATA3 6,0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2260/2280 M.2 SATA3 6,0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 Socket (M2_3), ondersteunt M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6,0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
*M2_1, SATA3_0 en SATA3_1 delen lanes. Als een van deze in gebruik is, worden de anderen uitgeschakeld.
Als M2_2 bezet is met een SATA-type M.2-apparaat, wordt SATA3_3 uitgeschakeld.
M2_3, SATA3_4 en SATA3_5 delen lanes. Als een van deze in gebruik is, worden de anderen uitgeschakeld.*
**Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD als opstartstations
Ondersteunt ASRock U.2 Kit
Aansluitingen
– 1 x SPI TPM Header
– 1 x Power LED en Speaker Header
– 2 x RGB LED Headers*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
– 6 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
– 1 x 24-pin ATX Power Connector (Hi-Density Power Connector)
– 1 x 8-pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4-pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
– 1 x Thunderbolt™ AIC Connector (5-pin)
– 2 x USB 2.0 Headers (Ondersteunt 3 USB 2.0 poorten) (Intel® Z390) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 Headers (Ondersteunt 4 USB 3.2 Gen1 poorten) (ASMedia ASM1074 hub) (Ondersteunt ESD-bescherming)
– 1 x Front Panel Type C USB 3.2 Gen2 Header (ASMedia ASM1562 Retimer)
– 1 x Dr. Debug met LED
– 1 x Power Button met LED
– 1 x Reset Button met LED
*Ondersteunt in totaal tot 12V/3A, 36W LED-strip
**Ondersteunt in totaal tot 5V/3A, 15W LED-strip
***De CPU Fan Connector ondersteunt de CPU-fan van maximaal 1A (12W) fanvermogen.
****De CPU/Water Pump Fan ondersteunt de waterkoeler fan van maximaal 2A (24W) fanvermogen.
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler fan van maximaal 2A (24W) fanvermogen.
CPU_FAN2/WP, CHA_FAN1~6/WP kunnen automatisch detecteren of een 3-pin of 4-pin fan in gebruik is.

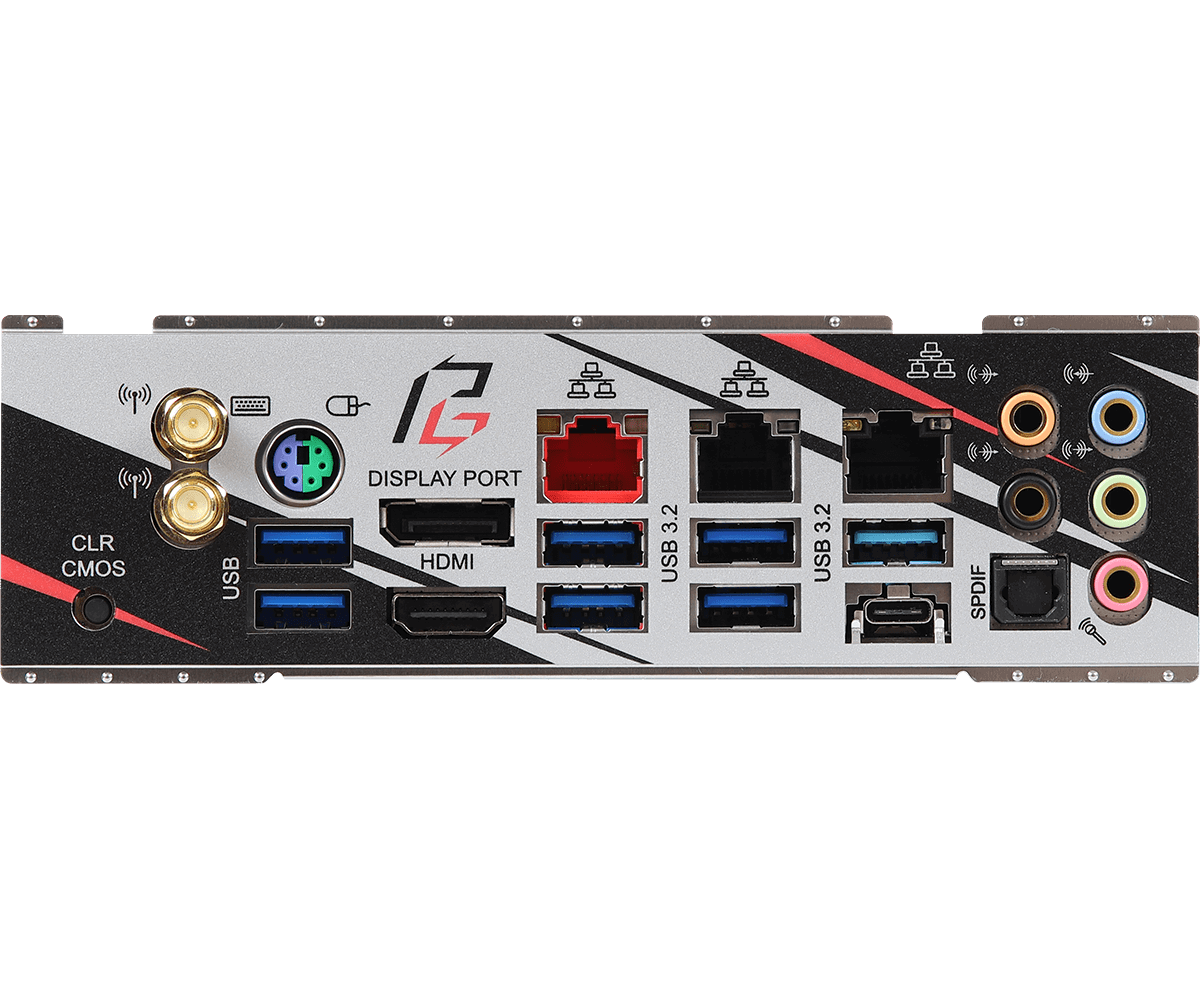

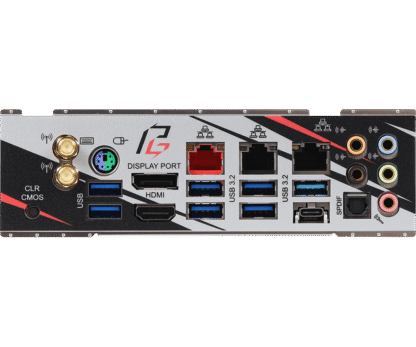

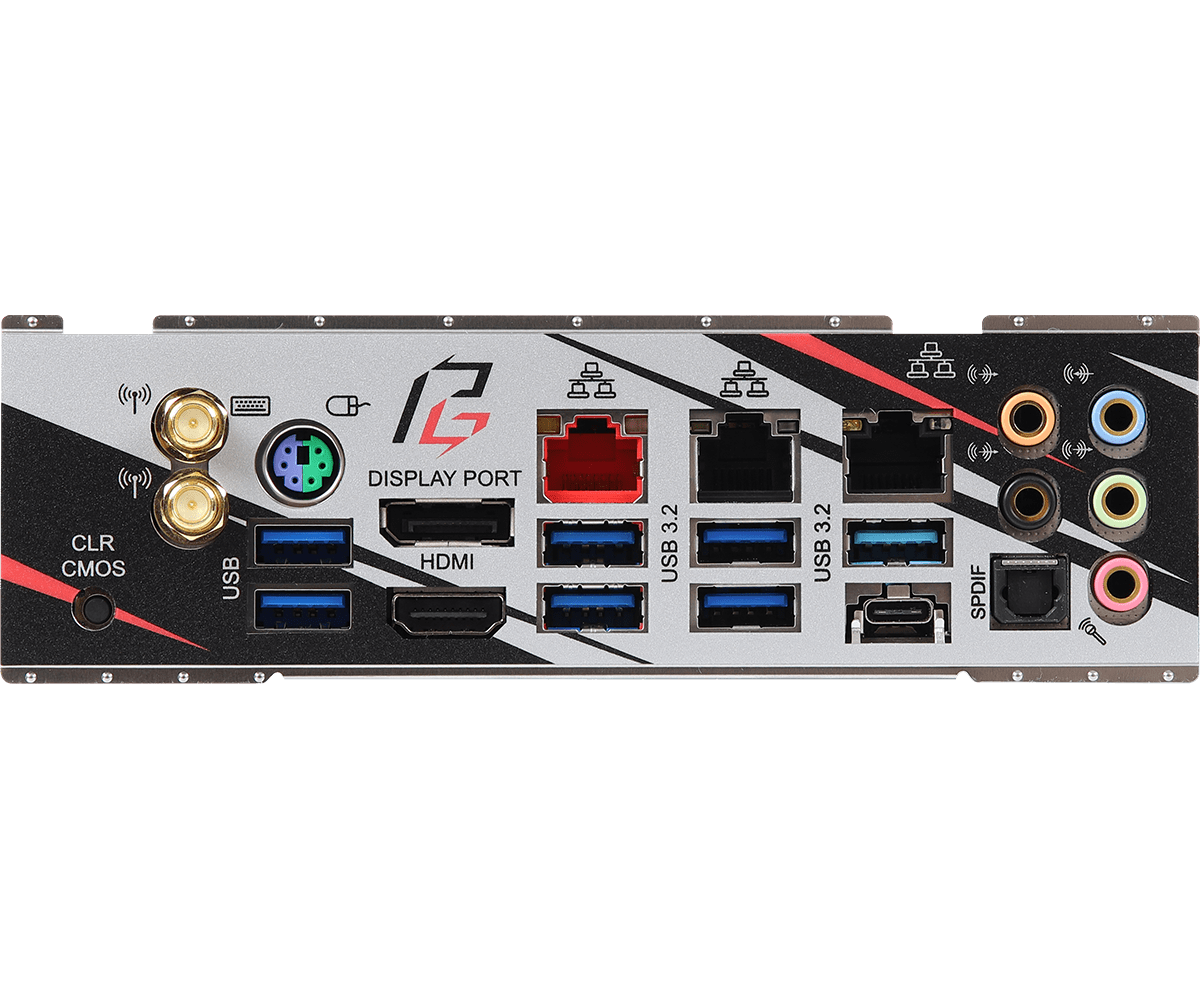

Achterpaneel I/O
– 2 x Antenne Poorten
– 1 x PS/2 Muismuis/Toetsenbordpoort
– 1 x HDMI-poort
– 1 x DisplayPort 1.2
– 1 x Optische SPDIF Out-poort
– 3 x USB 3.2 Gen2 Type-A Poorten (10 Gb/s) (ReDriver) (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen2 Type-C Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD-bescherming)
– 4 x USB 3.2 Gen1 Poorten (Intel® Z390) (Ondersteunt ESD-bescherming)*
– 3 x RJ-45 LAN Poorten met LED (ACT/LINK LED en SPEED LED)
– 1 x Clear CMOS-knop
– HD Audio Jacks: Achterluidsprekers / Centraal / Bass / Line-in / Voorluidsprekers / Microfoon (Gouden Audio Jacks)
*Ultra USB Power wordt ondersteund op de USB31_TA12-poorten.
De ACPI-wake-upfunctie wordt niet ondersteund op USB31_TA12-poorten.
Software en UEFI
Software
– ASRock Phantom Gaming Tuning
– ASRock Phantom Gaming LAN
– ASRock Polychrome SYNC
– ASRock Key Master*
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload van de ASRock Live Update & APP Shop.
Hardware Monitor
– Temperatuurmeting: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Stille Fan (Past de snelheid van de behuizingventilator automatisch aan op basis van de CPU-temperatuur): CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Meerdere snelheden voor ventilatoren: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Spanningsmonitoring: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1.05V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, CPU Cold Bug Killer
Formaat
– ATX Formaat: 12,0-in x 9,6-in, 30,5 cm x 24,4 cm
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificaten
– FCC, CE
– ErP/EuP gereed (ErP/EuP gereed voeding is vereist)
