Beschrijving

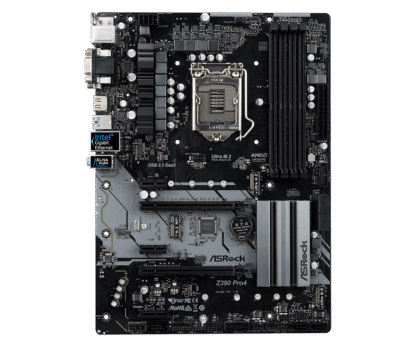

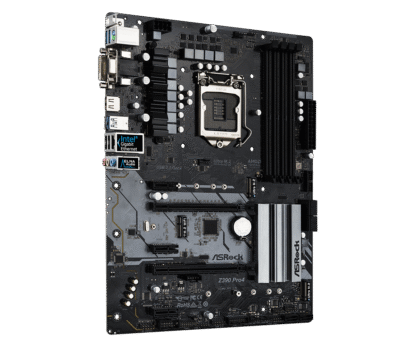

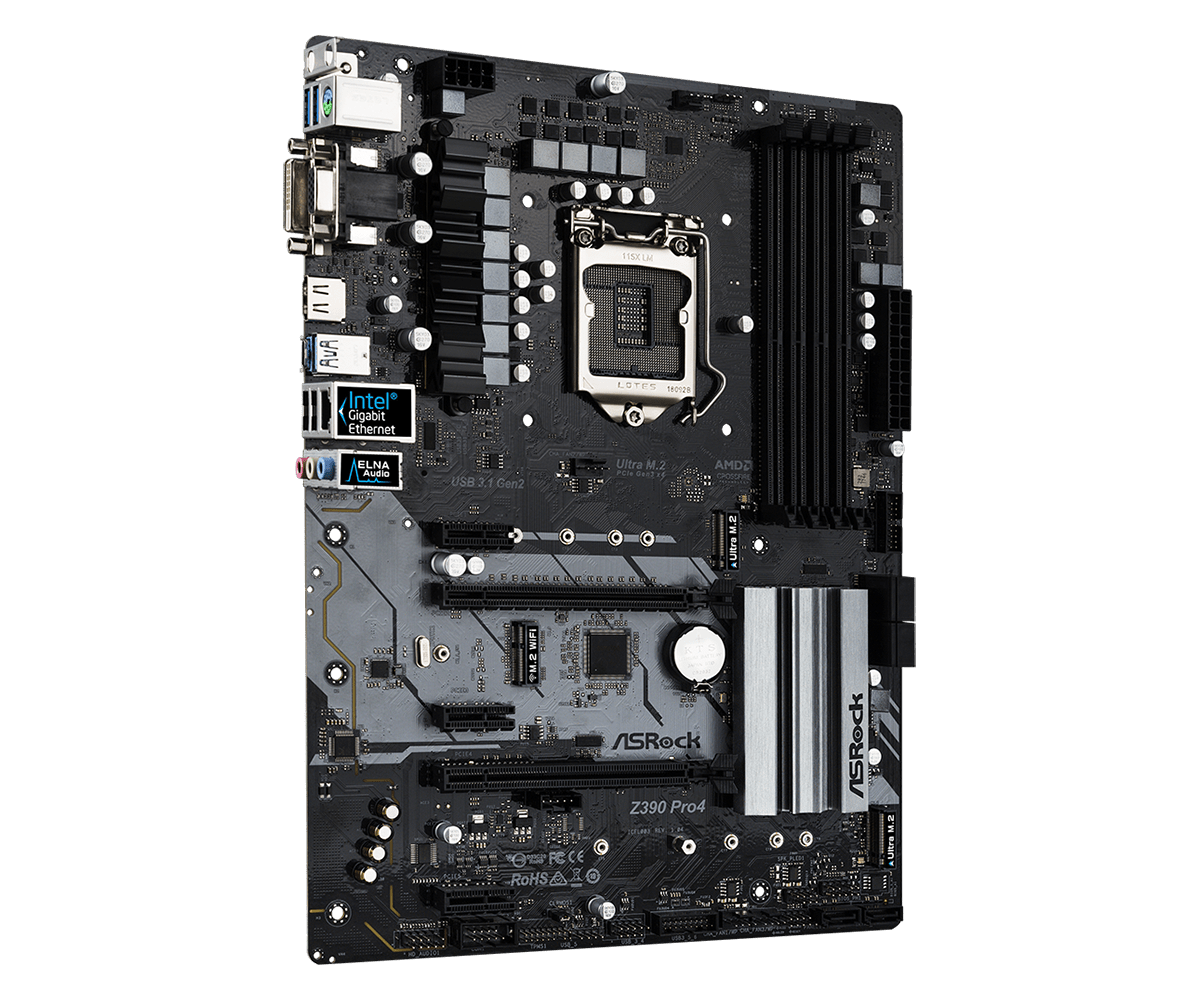

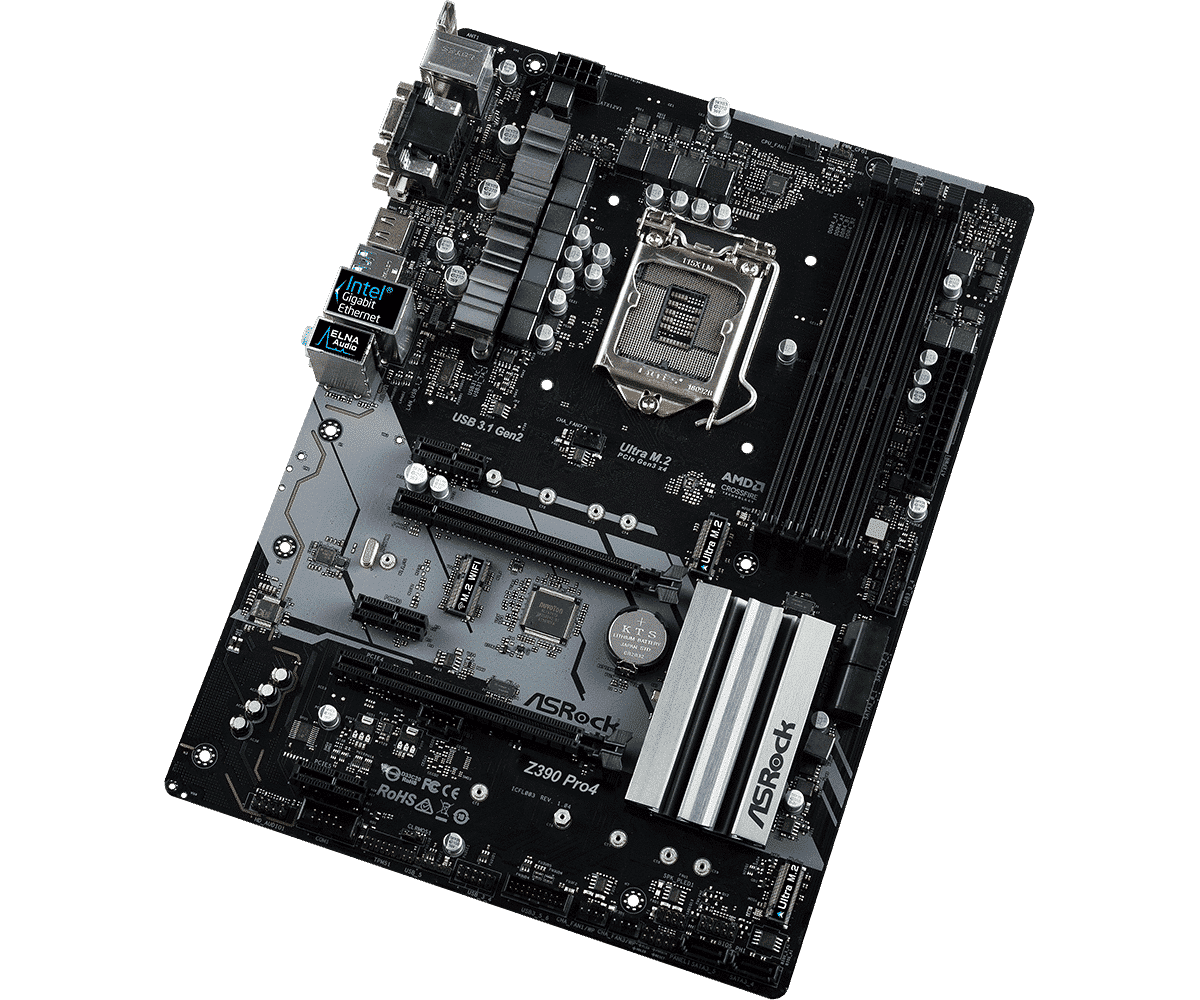

Het ASRock Z390 Pro4 moederbord is een ATX Socket 1151 moederbord geschikt voor de voor 8e en 9e generatie processoren ( “Coffee Lake“) het moederbord beschikt over vier DDR4 geheugensloten met een maximale capaciteit van 64GB. Verder beschikt het moederbord over zes Sata-600 aansluitingen en twee Ultra M.2 poorten. Aan grafische uitgang poorten is zeker geen tekort met VGA D-Sub), DVI-D en HDMI.
Klik hier voor de processoren die worden ondersteund.
Klik hier voor de drivers
Product: ASRock Z390 Pro4
Socket: 1151
Geschikt voor: 8e en 9e generatie processoren
Categorie: moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4717677336733
SKU: 90-MXB6T0-A0UAYZ, Z390 PRO4
Garantie: 6 maanden
Inhoud pakket:
– Moederbord (ASRock Z390 Pro4)
– I/O-Shield (blikken achterplaatje)
– geen handleiding
– geen cd met stuurprogramma’s
– geen kabels
Unieke Kenmerken
ASRock USB 3.1 Gen2
– ASRock USB 3.1 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.1 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers) Technology
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (voor alle USB-, Audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 9e en 8e generatie Intel® Core™ processoren (Socket 1151)
– Ondersteunt CPU tot 95W
– Digi Power design
– 10 Power Phase design
– Ondersteunt Intel® Turbo Boost 2.0 Technologie
– Ondersteunt Intel® K-Series unlocked CPU’s
– Ondersteunt ASRock BCLK Full-range Overclocking
Chipset
– Intel® Z390
Geheugen
– Dual Channel DDR4 Memory Technology
– 4 x DDR4 DIMM-slots
– Ondersteunt DDR4 4300+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory
– Ondersteunt ECC UDIMM geheugenmodules (werkt in non-ECC modus)
– Max. geheugencapaciteit: 128GB*
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gold Contact in DIMM-slots
*Vanwege beperkingen van het besturingssysteem kan de werkelijke geheugengrootte minder dan 4GB zijn bij Windows® 32-bit OS. Voor Windows® 64-bit OS met een 64-bit CPU is deze beperking er niet.
BIOS
– 128Mb AMI UEFI Legal BIOS met ondersteuning voor meertalige GUI
– ACPI 6.0 conforme wake-up events
– SMBIOS 2.7 ondersteuning
– DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VPPM Voltage Multi-aanpassing
Grafisch
– Ondersteunt Intel® UHD Graphics Built-in Visuals: Intel® Quick Sync Video met AVC, MVC (S3D) en MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (alleen Decode), MPEG2, MJPEG, VC-1
– Drie grafische uitvoeropties: D-Sub, DVI-D en HDMI
– Ondersteunt Drievoudige Monitor
– Ondersteunt HDMI 1.4 met maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Ondersteunt DVI-D met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 1.4 poort (compliant HDMI monitor vereist)
– Ondersteunt HDCP 2.2 met DVI-D en HDMI 1.4 poorten
– Ondersteunt 4K Ultra HD (UHD) weergave via HDMI 1.4 poort
*Intel® UHD Graphics Built-in Visuals en de VGA-uitgangen worden alleen ondersteund met GPU-geïntegreerde processors.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC892 Audio Codec)*
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Protection
– ELNA Audio Caps
*Om 7.1 CH HD Audio te configureren, is een HD-frontpaneel audio module vereist en moet de multi-channel audio functie via de audio driver worden ingeschakeld.
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Uitbreidingssloten
– 2 x PCI Express 3.0 x16 slots (PCIE2/PCIE4: enkel op x16 (PCIE2); dubbel op x16 (PCIE2) / x4 (PCIE4))
– 3 x PCI Express 3.0 x1 slots (Flexibel PCIe)
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi module en Intel® CNVi (Geïntegreerde WiFi/BT)**
*Ondersteunt NVMe SSD als opstartschijven
**Ondersteunt alleen CNVio1 WiFi module (Intel® Wireless-AC 9560/9462/9461).
Opslag
– 6 x SATA3 6.0 Gb/s connectoren, ondersteunen RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI en Hot Plug*
– 1 x Ultra M.2 socket (M2_1), ondersteunt M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 socket (M2_2), ondersteunt M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
*Als M2_1 wordt bezet door een SATA-type M.2-apparaat, wordt SATA3_5 uitgeschakeld.
Als M2_2 wordt bezet door een SATA-type M.2-apparaat, wordt SATA3_1 uitgeschakeld.
Als M2_2 wordt bezet door een PCIe-type M.2-apparaat, wordt SATA3_0 uitgeschakeld.
html
Code kopiëren
Ondersteunt Intel® Optane™ Technology
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Aansluitingen
- 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED en Speaker Header
- 1 x CPU Fan Connector (4-pin)*
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)**
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Voorpaneel Audio Connector
- 1 x Thunderbolt™ AIC Connector (5-pin)
- 2 x USB 2.0 Headers (Ondersteunt 3 USB 2.0-poorten) (Bescherming tegen elektrostatische ontlading)
- 2 x USB 3.1 Gen1 Headers (Ondersteunt 4 USB 3.1 Gen1-poorten) (Bescherming tegen elektrostatische ontlading)
*De CPU Fan Connector ondersteunt maximaal 1A (12W) ventilatorvermogen.
**De Chassis/Water Pump Fan ondersteunt waterkoeler ventilators met maximaal 2A (24W) vermogen. CHA_FAN1/WP, CHA_FAN2/WP en CHA_FAN3/WP kunnen automatisch detecteren of een 3-pin of 4-pin ventilator wordt gebruikt.

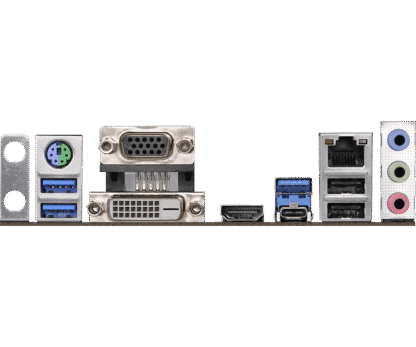

Achterpaneel I/O
- 1 x Antennepoorten
- 1 x PS/2 Muis/Toetsenbordpoort
- 1 x D-Sub Poort
- 1 x DVI-D Poort
- 1 x HDMI Poort
- 2 x USB 2.0 Poorten (Bescherming tegen elektrostatische ontlading)
- 1 x USB 3.1 Gen2 Type-A Poort (10 Gb/s) (Bescherming tegen elektrostatische ontlading)
- 1 x USB 3.1 Gen2 Type-C Poort (10 Gb/s) (Bescherming tegen elektrostatische ontlading)
- 2 x USB 3.1 Gen1 Poorten (Bescherming tegen elektrostatische ontlading)
- 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
- HD Audio Aansluitingen: Line-in / Voorspeaker / Microfoon
Software en UEFI
Software
- ASRock A-Tuning
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock Mijn Favorieten in UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
- I/O Shield
Hardwaremonitor
- Temperatuurmeting: CPU, Chassis/Water Pump Fans
- Ventilator Tachometer: CPU, Chassis/Water Pump Fans
- Stille Ventilator (Automatisch aanpassen snelheid van chassisventilator op basis van CPU-temperatuur): CPU, Chassis/Water Pump Fans
- Ventilator Multi-Snelheidsregeling: CPU, Chassis/Water Pump Fans
- Spanningsmonitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST
Vormfactor
- ATX Formaat: 12.0-inch x 8.8-inch, 30.5 cm x 22.4 cm
- Solide Condensatorontwerp
Besturingssysteem
- Microsoft® Windows® 10 64-bit / 11 64-bit
Certificeringen
- FCC, CE
- ErP/EuP ready (ErP/EuP ready voeding is vereist)
