Beschrijving

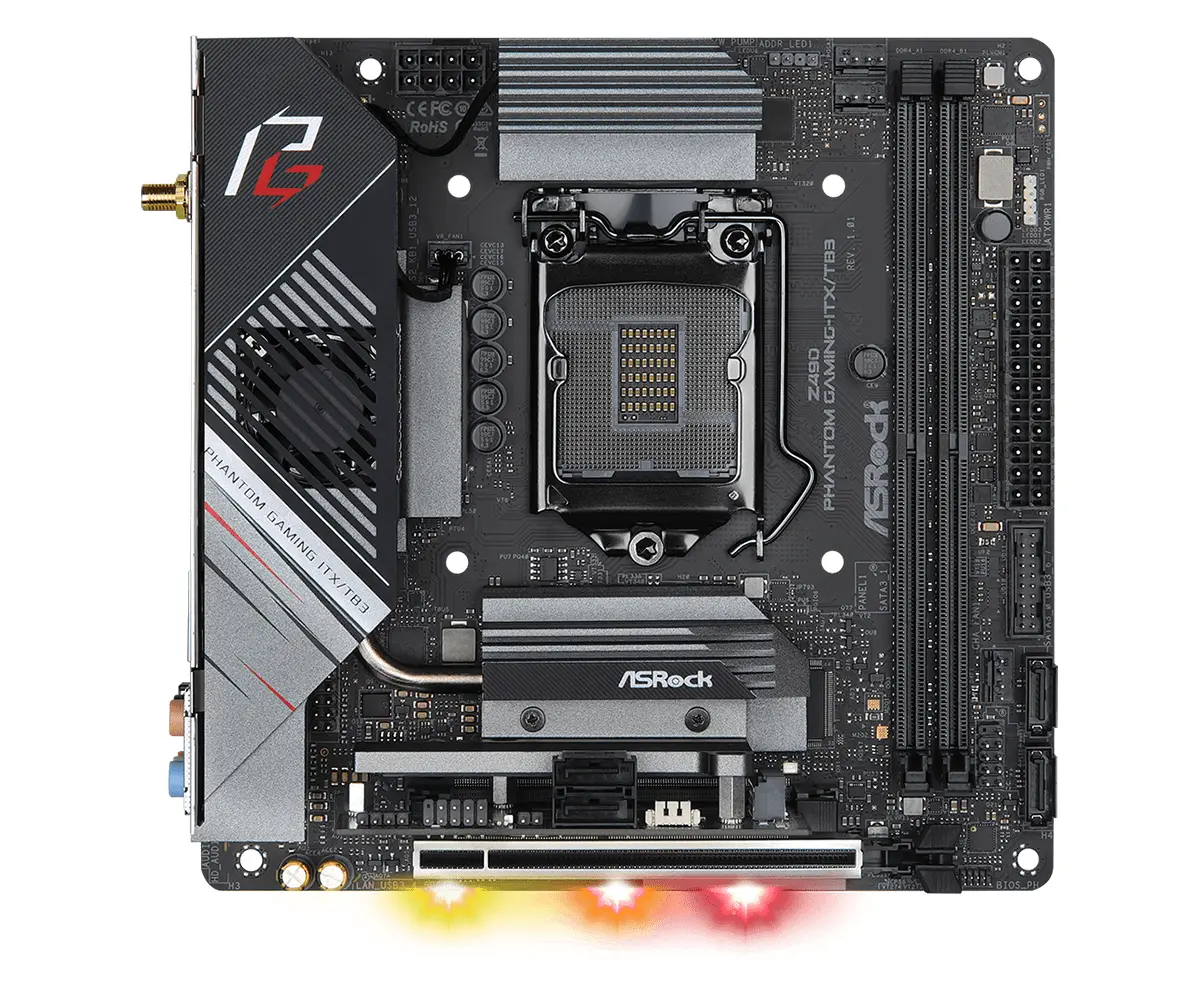

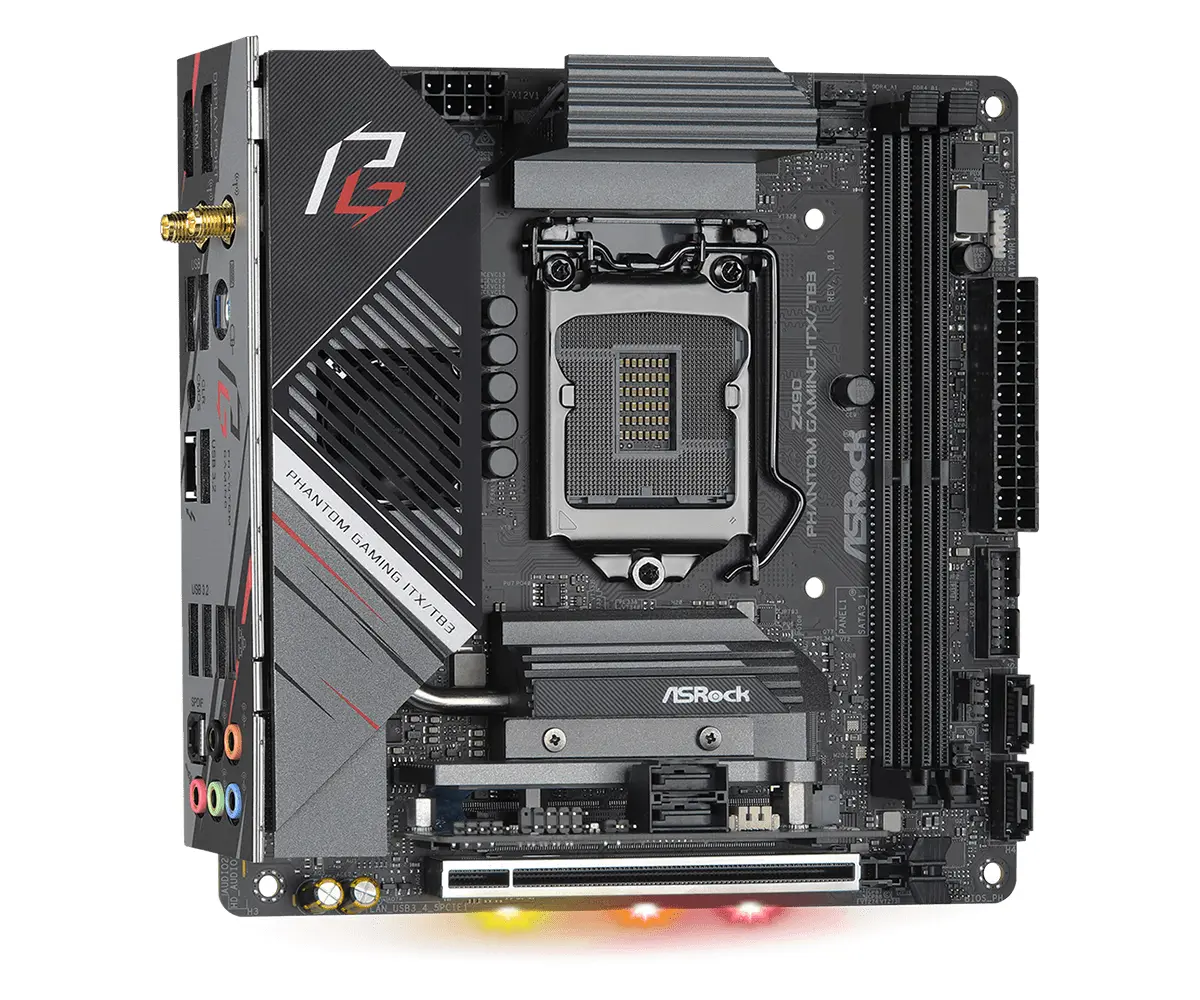

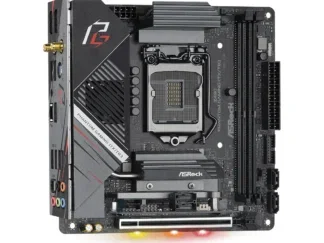

Het ASRock Z490 Phantom Gaming-ITX/TB3 moederbord is een krachtig Mini-ITX moederbord gebaseerd op de Intel Z490-chipset en geschikt voor 10e en 11e generatie Intel Core-processoren met de LGA1200-socket. Dankzij de twee dual-channel DDR4-geheugensloten ondersteunt het moederbord maximaal 64GB DDR4 RAM, waardoor het zeer geschikt is voor compacte gaming-pc’s en krachtige Mini-ITX systemen.
De ASRock Z490 Phantom Gaming-ITX/TB3 beschikt over één PCI Express 3.0 x16-slot voor een grafische kaart en biedt snelle opslagmogelijkheden via M.2 NVMe en SATA. Voor draadloze verbindingen is het moederbord uitgerust met Intel Wi-Fi 6 (802.11ax) en Bluetooth, terwijl de 2.5 Gigabit LAN-aansluiting zorgt voor een snelle en stabiele bekabelde netwerkverbinding.
Een belangrijk voordeel van dit model is de geïntegreerde Thunderbolt 3-aansluiting, waarmee snelle gegevensoverdracht en uitgebreide aansluitmogelijkheden beschikbaar zijn. Daarnaast beschikt het ASRock Z490 Phantom Gaming-ITX/TB3 LGA1200 moederbord over diverse moderne aansluitingen, waaronder HDMI, DisplayPort 1.4, Thunderbolt 3 USB Type-C, USB 3.2 Gen2 Type-A, USB 3.2 Gen1 en USB 2.0.
Dankzij het compacte Mini-ITX formaat, de uitgebreide connectiviteit en ondersteuning voor snelle Intel-processoren is de ASRock Z490 Phantom Gaming-ITX/TB3 een uitstekende keuze voor een krachtige gaming-pc, workstation of compacte high-performance computer.
ASRock Z490 Phantom Gaming-ITX/TB3
Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished, laatste BIOS-versie geïnstalleerd
Garantie: 6 maanden
EAN: 4710483931192
Fabrikantcode: 90-MXBC40-A0UAYZ, Z490 Phantom Gaming-ITX/TB3
Drivers voor de ASRock Phantom Gaming-ITX/TB3
Processoren die door worden ondersteund door de ASRock Phantom Gaming-ITX/TB3
Pakketinhoud
- ASRock Phantom Gaming-ITX/TB3 moederbord
- IO-Shield
- 2 antennes
- Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Gaming Armor
Voeding
– Hi-Density voedingsaansluitingen (24-pins en 8-pins)
Geheugen
– 15μ vergulde contacten in de DIMM-sloten
Grafische kaart
– 15μ vergulde contacten in het VGA PCIe-slot (PCIE1)
Netwerk
– 2.5G LAN
Audio
– Nahimic Audio
Unieke kenmerken
ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2 Type-A-poorten (10 Gb/s)
– ASRock Thunderbolt™ 3 Type-C USB 3.2 Gen2-poort (40 Gb/s via Thunderbolt™-protocol; 10 Gb/s via USB 3.2-protocol)
ASRock Super Alloy
– Premium 90A Power Choke
– 90A Dr.MOS
– Nichicon 12K Black Caps (100% in Japan vervaardigde hoogwaardige geleidende polymeercondensatoren)
– I/O Armor
– Matzwart PCB
– High Density Glass Fabric PCB
– 8-laags PCB
– 2oz koperen PCB
ASRock Phantom Gaming 2.5G LAN
Intel® 802.11ax WiFi
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (voor alle USB-, audio- en LAN-poorten)
ASRock Live Update & APP Shop
Processor
– Ondersteunt 10e generatie en toekomstige generatie Intel® Core™-processoren (Socket 1200)
– Digi Power-ontwerp
– 9-fasen voedingsontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technology
– Ondersteunt ontgrendelde Intel® K-Series-processoren
– Ondersteunt ASRock BCLK Full-range Overclocking
Chipset
– Intel® Z490
Geheugen
– Dual Channel DDR4-geheugentechnologie
– 2 x DDR4 DIMM-sloten
– Ondersteunt DDR4 4666+(OC)* / 4600 / 4500 / 4400 / 4333 / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, unbuffered geheugen
– Ondersteunt ECC UDIMM-geheugenmodules (werken in non-ECC-modus)
– Maximale capaciteit systeemgeheugen: 64GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ vergulde contacten in de DIMM-sloten
*Raadpleeg de Memory Support List op de website van ASRock voor meer informatie.
Core™ (i9/i7) ondersteunt DDR4 tot 2933; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 tot 2666.
**Vanwege beperkingen van het besturingssysteem kan de daadwerkelijk beschikbare geheugencapaciteit onder Windows® 32-bit lager zijn dan 4GB, omdat een deel wordt gereserveerd voor systeemgebruik. Voor Windows® 64-bit met een 64-bit processor geldt deze beperking niet.
BIOS
– 128Mb AMI UEFI Legal BIOS met ondersteuning voor meertalige GUI
– ACPI 6.0-compatibele wake-up events
– SMBIOS 2.7-ondersteuning
– Meervoudige spanningsinstellingen voor CPU Core/Cache, DRAM, VPPM, VTTDDR, VCCSFR, VCCPLL_OC, PCH Voltage, VCCIO, VCCST, VCCSA, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL en Memory Controller PLL
Grafische mogelijkheden
– Hardwareversnelde codecs: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit, MPEG 2, MJPEG, VC-1*
– Graphics, Media & Compute: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1
– Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Intel® SGX Content Protection, UHD/HDR Blu-ray Disc
– Drie grafische uitgangen: HDMI, DisplayPort 1.4 en Intel® Thunderbolt™ 3
– Ondersteunt drie monitoren
– Ondersteunt Intel® Thunderbolt™ 3 met een maximale resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt HDMI 2.0 met een maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt DisplayPort 1.4 met een maximale resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) via HDMI 2.0 (compatibele HDMI-monitor vereist)
– Ondersteunt HDR (High Dynamic Range) via HDMI 2.0
– Ondersteunt HDCP 2.3 via HDMI 2.0, DisplayPort 1.4 en Intel® Thunderbolt™ 3
– Ondersteunt 4K Ultra HD (UHD)-weergave via HDMI 2.0, DisplayPort 1.4 en Intel® Thunderbolt™ 3
*Intel® UHD Graphics Built-in Visuals en de grafische uitgangen worden alleen ondersteund bij processoren met een geïntegreerde GPU.
**VP9 10-bit en VC-1 ondersteunen alleen decodering.
VP8- en VP9-encoding worden niet ondersteund door Windows®.
Audio
– 7.1-kanaals HD Audio met Content Protection (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio-ondersteuning
– Ondersteunt overspanningsbeveiliging
– 120dB SNR DAC met differentiële versterker
– NE5532 Premium Headset Amplifier voor de frontpanel-audioaansluiting (ondersteunt headsets tot 600 Ohm)
– Pure Power-In
– Direct Drive Technology
– PCB Isolate Shielding
– Impedance Sensing op de Rear Out-poort
– Afzonderlijke PCB-lagen voor het linker- en rechteraudiokanaal
– Vergulde audioaansluitingen
– 15μ vergulde audioconnector
– Nahimic Audio
LAN
– 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
– Dragon RTL8125BG
– Ondersteunt Phantom Gaming LAN Software
– Smart Auto Adjust Bandwidth Control
– Gebruiksvriendelijke visuele interface
– Visuele statistieken voor netwerkgebruik
– Geoptimaliseerde standaardinstellingen voor gaming-, browser- en streamingmodi
– Door gebruiker instelbare prioriteitscontrole
– Ondersteunt Wake-On-LAN
– Ondersteunt bliksem-/ESD-beveiliging
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Draadloos netwerk
– Intel® 802.11ax WiFi-module
– Ondersteunt IEEE 802.11a/b/g/n/ax
– Ondersteunt Dual-Band (2.4/5 GHz)
– Ondersteunt WiFi 6 802.11ax (2.4Gbps)
– 2 antennes voor 2 (Transmit) x 2 (Receive) diversity-technologie
– Ondersteunt Bluetooth 5.1 + High Speed Class II
– Ondersteunt MU-MIMO
Uitbreidingssleuven
– 1 x PCI Express 3.0 x16-slot*
– 1 x verticale M.2-socket (Key E) met meegeleverde WiFi 802.11ax PCIe WiFi-module (op de achterste I/O)
– 15μ vergulde contacten in het VGA PCIe-slot (PCIE1)
*Ondersteunt NVMe SSD’s als opstartschijf
Ondersteunt PCIe-riserkaarten voor uitbreiding naar x16-, x8/x8- of x8/x4/x4-sloten
Opslag
– 4 x SATA3 6.0 Gb/s-aansluitingen, ondersteuning voor RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 17), NCQ, AHCI en Hot Plug*
– 1 x Ultra M.2-socket (M2_1), ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s-modules en M.2 PCI Express-modules tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2-socket (M2_2), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s-modules en M.2 PCI Express-modules tot Gen3 x4 (32 Gb/s)**
*Wanneer M2_1 wordt gebruikt met een SATA-type M.2-apparaat, wordt SATA_1 uitgeschakeld.
**Ondersteunt Intel® Optane™ Technology
Ondersteunt NVMe SSD’s als opstartschijf
Interne aansluitingen
– 1 x Chassis Intrusion Header
– 1 x RGB LED Header*
– 1 x Addressable LED Header**
– 1 x CPU-fanaansluiting (4-pins)***
– 1 x CPU/waterpomp-fanaansluiting (4-pins) (Smart Fan Speed Control)****
– 1 x chassis-fanaansluiting (4-pins) (Smart Fan Speed Control)
– 1 x 24-pins ATX-voedingsaansluiting (Hi-Density Power Connector)
– 1 x 8-pins 12V-voedingsaansluiting (Hi-Density Power Connector)
– 1 x frontpanel-audioaansluiting (15μ vergulde audioconnector)
– 1 x USB 2.0-header (ondersteunt 2 USB 2.0-poorten) (ondersteunt ESD-beveiliging)
– 1 x USB 3.2 Gen1-header (ondersteunt 2 USB 3.2 Gen1-poorten) (ondersteunt ESD-beveiliging)
*Ondersteunt in totaal maximaal een 12V/3A, 36W LED-strip.
**Ondersteunt in totaal maximaal een 5V/3A, 15W LED-strip.
***De CPU-fanaansluiting ondersteunt een CPU-ventilator met een maximaal vermogen van 1A (12W).
****CPU_OPT/W_PUMP detecteert automatisch of een 3-pins of 4-pins ventilator wordt gebruikt.

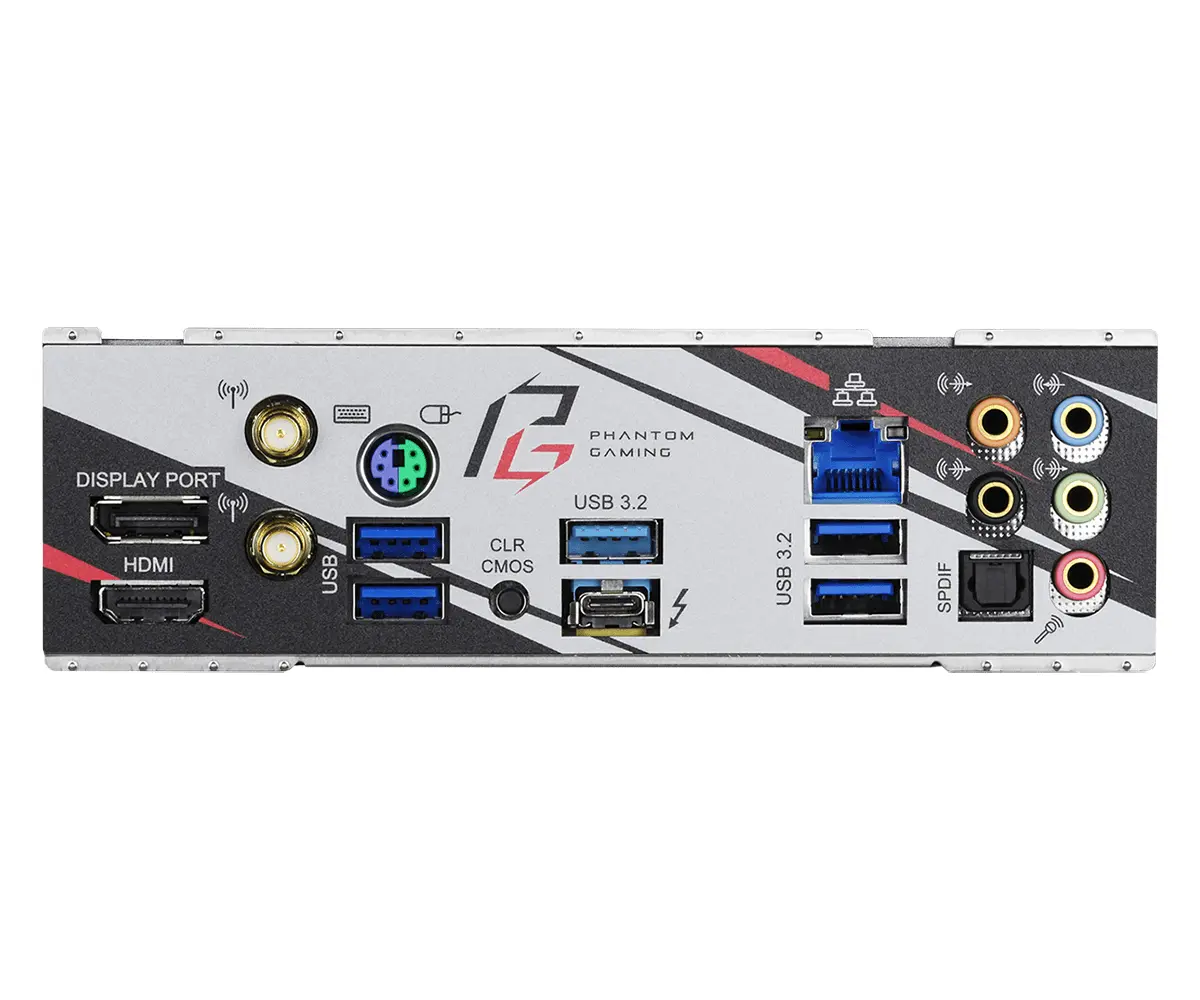

Aansluitingen achterzijde
– 2 x antenneaansluitingen
– 1 x HDMI-poort
– 1 x DisplayPort 1.4
– 1 x optische SPDIF-uitgang
– 3 x USB 3.2 Gen2 Type-A-poorten (10 Gb/s) (ondersteunt ESD-beveiliging)
– 1 x USB 3.2 Gen2 Thunderbolt™ 3 Type-C-poort (40 Gb/s via Thunderbolt™-protocol; 10 Gb/s via USB 3.2-protocol) (ondersteunt ESD-beveiliging)*
– 2 x USB 3.2 Gen1-poorten (ondersteunt ESD-beveiliging)
– 1 x RJ-45 LAN-poort met LED (ACT/LINK LED en SPEED LED)
– 1 x Clear CMOS-knop
– HD Audio-aansluitingen: Rear Speaker / Center / Bass / Line-in / Front Speaker / Microphone (vergulde audioaansluitingen)
*Ondersteunt USB PD 2.0-opladen tot 5V@3A (15W)
Software en UEFI
Software
– ASRock Motherboard Utility (Phantom Gaming Tuning)
– ASRock Phantom Gaming LAN Software
– ASRock Polychrome SYNC
– ASRock Key Master*
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
– 2 x antennes
Hardwaremonitor
– Temperatuurmeting: CPU, CPU_OPT/waterpomp, chassisventilatoren
– Ventilatortoerentalmeting: CPU, CPU_OPT/waterpomp, chassisventilatoren
– Quiet Fan (automatische aanpassing van de snelheid van de chassisventilator op basis van CPU-temperatuur): CPU_OPT/waterpomp
– Fan Multi-Speed Control: CPU, CPU_OPT/waterpomp, chassisventilatoren
– Detectie van geopende behuizing (CASE OPEN)
– Spanningsmonitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH, VCCSA, VCCST, VCCIO, VCCPLL_OC, VCCSFR
Formaat
– Mini-ITX-formaat: 6.7 x 6.7 inch, 17.0 x 17.0 cm
– 8-laags PCB
– 2oz koperen PCB
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP Ready (ErP/EuP-compatibele voeding vereist)
