Beschrijving
De ASRock Z590M-ITX/AX is een compacte, krachtige Mini-ITX moederbord ontworpen voor Intel’s 10e en 11e generatie processoren met een LGA1200 socket. Het bord beschikt over geavanceerde connectiviteit zoals PCIe 4.0-ondersteuning, duale M.2 slots voor razendsnelle opslag, ingebouwde WiFi 6, Bluetooth 5.1, en een 2.5G LAN-poort voor stabiele netwerksnelheden. Dankzij de USB 3.2 Gen2 poorten, DisplayPort en HDMI-uitgang en hoogwaardige audio is dit moederbord ideaal voor krachtige en ruimtebesparende builds.

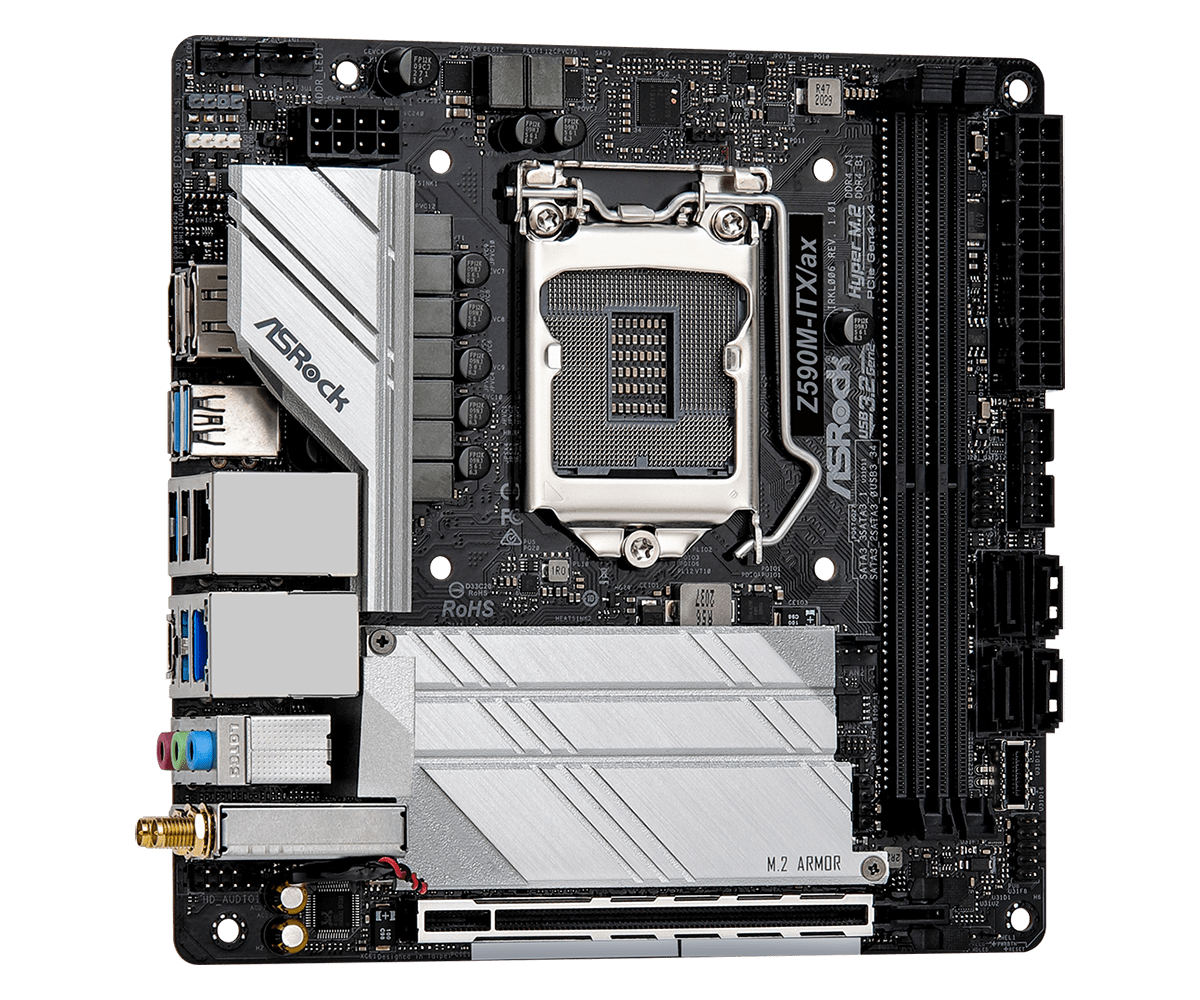

ASRock Z590M-ITX/ax
Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie: 6 maanden
EAN: 4710483933868
Fabrikantcode:90-MXBET0-A0UAYZ
Drivers voor de ASRock Z590M-ITX/ax
Processoren die door worden ondersteund door de ASRock Z590M-ITX/ax
Pakketinhoud
– Asrock ASRock Z490M-ITX/ac moederbord
– IO-Shield
– 2 antennes
– Geen handleiding, driver-cd of kabels inbegrepen
Unieke Kenmerk
ASRock USB 3.2 Gen2
– ASRock Front Panel Type-C USB 3.2 Gen2 Header (10 Gb/s)
– ASRock USB 3.2 Gen2x2 Type-C Poort (20 Gb/s)
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
ASRock Super Alloy
– Premium 60A Power Choke
– 50A Dr.MOS
– Nichicon 12K Black Caps (100% Japan gemaakte hoge kwaliteit geleidingspolymeer condensatoren)
– Sapphire Black PCB
– Hoge Dichtheid Glasvezel PCB
– 8 Laags PCB
2.5G LAN
Intel® 802.11ax Wi-Fi 6E
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e Gen Intel® Core™ Processors en 11e Gen Intel® Core™ Processors (LGA1200)
– Digi Power ontwerp
– 8 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU’s
Chipset
– Intel® Z590
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 2 x DDR4 DIMM Slots
– 11e Gen Intel® Core™ Processors ondersteunen DDR4 non-ECC, un-buffered geheugen tot 5066+(OC)*
– 10e Gen Intel® Core™ Processors ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4600+(OC)*
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van systeemeigen geheugen: 64GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11e Gen Intel® Core™ (i9/i7/i5) ondersteunt DDR4 3200 native; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
10e Gen Intel® Core™ (i9/i7) ondersteunt DDR4 2933 native; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
**Vanwege de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB vanwege de reservering voor systeembesturing onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 Compatibele wake-up evenementen
– SMBIOS 2.7 Ondersteuning
– CPU, CPU GT, VCCSA, DRAM, VPPM, VCCIN AUX, VCCIO, VCCST Voltage Multi-aanpassing
Grafisch
– 11e Gen Intel® Core™ Processors ondersteunen Intel® Xe Graphics Architectuur (Gen 12). 10e Gen Intel® Core™ Processors ondersteunen Gen 9 Graphics
– Dubbele grafische uitvoer: ondersteuning voor HDMI en DisplayPort 1.4 poorten door onafhankelijke displaycontrollers
– Ondersteunt HDMI 2.0 met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e Gen Intel® Core™ Processors
– Ondersteunt HDMI 1.4 met maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e Gen Intel® Core™ Processors
– Ondersteunt DisplayPort 1.4 met maximale resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 Poort (Compliant HDMI-monitor vereist)
– Ondersteunt HDCP 2.2 met DisplayPort en HDMI Poorten (HDCP 2.3 gereed met 11e Gen Intel® Core™ Processors)
*Intel® UHD Graphics Geïntegreerde Beelden en de VGA-uitgangen kunnen alleen worden ondersteund met processors die een geïntegreerde GPU hebben.
Grafische specificaties kunnen variëren tussen CPU-types.
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Ondersteunt Surge Protection
– Nahimic Audio
LAN
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
– Ondersteunt Dragon 2.5G LAN Software
– Slimme Auto Aanpassingsbandbreedtecontrole
– Visuele Gebruikersvriendelijke UI
– Visuele Netwerkinstellingen
– Geoptimaliseerde Standaardinstellingen voor Spel, Browser en Streamingmodi
– Gebruiker Aangepaste Prioriteitscontrole
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem/ESD Bescherming
– Ondersteunt Energie-efficiënte Ethernet 802.3az
– Ondersteunt PXE
1 x Gigabit LAN 10/100/1000 Mb/s (Intel® I219V)
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem/ESD Bescherming
– Ondersteunt Energie-efficiënte Ethernet 802.3az
– Ondersteunt PXE
Draadloze LAN
– Intel® 802.11ax Wi-Fi 6E Module
– Ondersteunt IEEE 802.11a/b/g/n/ax
– Ondersteunt Dual-Band 2×2 160MHz met uitgebreide 6GHz bandondersteuning*
– 2 antennes voor ondersteuning van 2 (Zenden) x 2 (Ontvangen) diversiteitstechnologie
– Ondersteunt Bluetooth 5.2 + Hoge snelheid klasse II
– Ondersteunt MU-MIMO
*Wi-Fi 6E (6GHz band) is momenteel niet standaard ingeschakeld vanwege de verschillende regelgevingstatus van elk land. Het zal worden geactiveerd (voor ondersteunde landen) via Windows® Update en software-update zodra beschikbaar. De update wordt medio 2021 verwacht.
Uitbereidingssleuven
11e Gen Intel® Core™ Processors
– 1 x PCI Express 4.0 x16 Slot*
10e Gen Intel® Core™ Processors
– 1 x PCI Express 3.0 x16 Slot*
– 1 x Verticale M.2 Socket (Key E) met de meegeleverde WiFi-802.11ax PCIe WiFi module (op de achterzijde I/O)
*Ondersteunt NVMe SSD’s als opstartschijven
Ondersteunt PCIe riser-kaarten om één x16 slot uit te breiden naar twee x8 slots
Opslag
– 4 x SATA3 6.0 Gb/s Aansluitingen
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2280 M.2 PCI Express module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11e Gen Intel® Core™ processors)*
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)*
*Ondersteunt Intel® Optane™ Technologie (alleen M.2_2)
Ondersteunt NVMe SSD’s als opstartschijven
Ondersteunt ASRock U.2 Kit
RAID
– Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
– Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe-opslagapparaten*
*RAID-functie voor PCIe-modus SSD in M2_1 is alleen beschikbaar met een Intel® SSD geïnstalleerd.
Connector
– 1 x RGB LED Header*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 1 x Chassis Fan Connector (4-pin)****
– 1 x Chassis/Water Pump Fan Connector (4-pin) (Slimme Ventilator Snelheidsregeling)*****
– 1 x 24 pin ATX Stroomaansluiting
– 1 x 8 pin 12V Stroomaansluiting (Hi-Density Power Connector)
– 1 x Front Panel Audio Aansluiting
– 1 x USB 2.0 Header (Ondersteunt 2 USB 2.0 poorten) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD Bescherming)
– 1 x Front Panel Type C USB 3.2 Gen2 Header (Ondersteunt ESD Bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**Ondersteunt in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU ventilator met maximaal 1A (12W) ventilatorvermogen.
****De Chassis Fan Connector ondersteunt de chassisventilator met maximaal 1A (12W) ventilatorvermogen.
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler ventilator met maximaal 2A (24W) ventilatorvermogen.
CHA_FAN1/WP kan automatisch detecteren of er een 3-pin of 4-pin ventilator in gebruik is.
Rear Panel I/O
– 2 x Antennepoorten
– 1 x HDMI Poort
– 1 x DisplayPort 1.4
– 1 x USB 3.2 Gen2x2 Type-C Poort (20 Gb/s) (Ondersteunt ESD Bescherming)
– 4 x USB 3.2 Gen2 Type-A Poorten (10 Gb/s) (Ondersteunt ESD Bescherming)
– 1 x USB 2.0 Poort (Ondersteunt ESD Bescherming)
– 2 x RJ-45 LAN Poorten met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Moederbord Hulpprogramma (A-Tuning)
– ASRock Dragon 2.5G LAN Software
– ASRock Polychrome SYNC*
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Hardware Monitor
– Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans
– Quiet Fan (Automatisch aanpassen van de snelheid van de chassisventilator op basis van CPU-temperatuur): CPU, Chassis, Chassis/Water Pump Fans
– Fan Multi-Speed Control: CPU, Chassis, Chassis/Water Pump Fans
– Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore
Form Factor
– Mini-ITX Formaat: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
– 8 Laags PCB
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP gereed (ErP/EuP gereed stroomvoorziening is vereist)
