Beschrijving

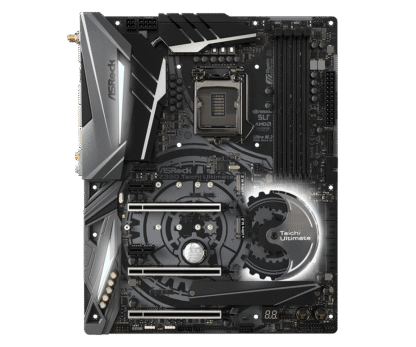

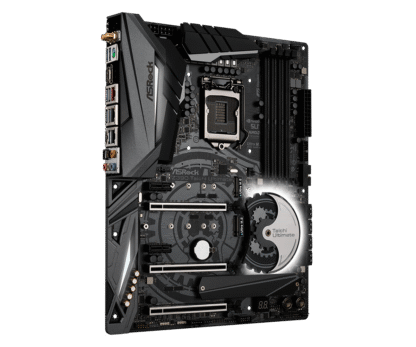

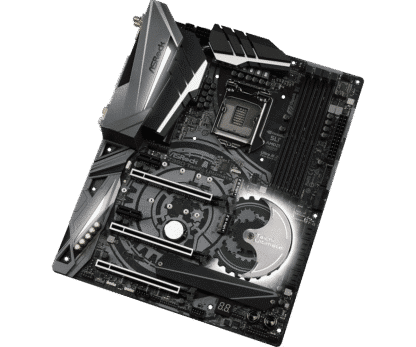

The ASRock Z390 Taichi Ultimate is a premium ATX motherboard designed for Intel 8th/9th Gen Core processors, offering high performance and reliability. It features robust power delivery, advanced cooling, and top-tier connectivity, including dual M.2 slots with PCIe Gen3 x4, Intel® 10Gb Ethernet, and support for up to 64GB of DDR4 memory. Built with premium components like Nichicon capacitors and reinforced PCIe slots, it ensures stability for gaming and overclocking. With USB 3.1 Gen2, Thunderbolt 3 support, and superior audio, it’s ideal for high-performance setups.
Klik hier voor de processoren die worden ondersteund.
Klik hier voor de drivers
Product: Z390 Taichi Ultimate
Socket: 1151
Geschikt voor: 8e en 9e generatie processoren
Categorie: moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4717677336757
SKU: 90-MXB8G0-A0UAYZ
Garantie: 6 maanden
Inhoud pakket:
– Moederbord (Z390 Taichi Ultimate)
– I/O-Shield (blikken achterplaatje)
– 2x Antenne
– geen handleiding
– geen cd met stuurprogramma’s
– geen kabels
Unieke Kenmerken
ASRock USB 3.1 Gen2
– ASRock Front Panel Type C USB 3.1 Gen2 Header (10 Gb/s)
– ASRock Rear USB 3.1 Gen2 Type-A Poorten (10 Gb/s)
– ASRock Rear USB 3.1 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– XXL Aluminium Legering Koellichaam
– Premium 60A Power Choke
– Premium Memory Alloy Choke (Vermindert 70% kernverlies in vergelijking met ijzerpoeder choke)
– Dual-Stack MOSFET (DSM)
– Combo Caps (Nichicon 12K Black Caps)
– Nichicon 12K Black Caps (100% Japanse hoogwaardige geleidende polymeercondensatoren)
– I/O Armor
– Matte Zwarte PCB
– High-Density Glass Fabric PCB
AQUANTIA® / Marvell 10G LAN
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 9e en 8e Gen Intel® Core™ Processors (Socket 1151)
– IR Digitale PWM
– 12-fase voedingen ontwerp
– Ondersteunt Intel® Turbo Boost 2.0 Technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU’s
– Ondersteunt ASRock BCLK Full-range Overclocking
– Ondersteunt ASRock Hyper BCLK Engine II
Chipset
– Intel® Z390
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 4 x DDR4 DIMM Slots
– Ondersteunt DDR4 4200+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 128GB*
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15ÎĽ Gouden Contacten in DIMM Slots
*Vanwege de beperkingen van het besturingssysteem kan de werkelijke geheugengrootte kleiner zijn dan 4 GB voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 2 x 128Mb AMI UEFI Legale BIOS met ondersteuning voor meertalige GUI (1 x Hoofd BIOS en 1 x Back-up BIOS)
– Ondersteunt Secure Backup UEFI Technologie
– ACPI 6.0 Compliant wake-up gebeurtenissen
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, GT Core/Cache, DRAM, VTT DDR, PCH 1.0V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, CPU Cold Bug Killer, CPU PLL 1, CLK VDD, DMI, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-aanpassing
Grafisch
– Ondersteunt Intel® UHD Graphics ingebouwde visuals: Intel® Quick Sync Video met AVC, MVC (S3D) en MPEG-2 Volledige HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technologie, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Alleen Decode), MPEG2, MJPEG, VC-1
– Dual graphics output: Ondersteunt HDMI en DisplayPort 1.2 poorten door onafhankelijke displaycontrollers
– Ondersteunt HDMI 1.4 met maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Ondersteunt DisplayPort 1.2 met maximale resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC, en HBR (High Bit Rate Audio) met HDMI 1.4 Poort (Compatibele HDMI-monitor is vereist)
– Ondersteunt HDCP 2.2 met HDMI 1.4 en DisplayPort 1.2 Poorten
– Ondersteunt 4K Ultra HD (UHD) afspelen met HDMI 1.4 en DisplayPort 1.2 Poorten
*Intel® UHD Graphics ingebouwde visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die GPU geïntegreerd hebben.
Audio
– 7.1 CH HD Audio met Inhoudsbescherming (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Protection
– Ondersteunt Purity Sound™ 4
– Nichicon Fine Gold Series Audio Caps
– 120dB SNR DAC met Differentieel Versterker
– NE5532 Premium Hoofdtelefoonversterker voor Front Panel Audio Connector (Ondersteunt tot 600 Ohm hoofdtelefoons)
– Pure Power-In
– Direct Drive Technologie
– PCB isoleerafscherming
– Impedantie Sensing op de achterste uitgang
– Individuele PCB-lagen voor R/L Audio Kanaal
– RGB LED
– Gouden Audio Jacks
– 15ÎĽ Gouden Audio Connector
– Ondersteunt DTS Connect
LAN
1 x 10 Gigabit LAN 10/100/1000/2500/5000/10000 Mb/s (AQUANTIA® / Marvell AQC107):
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt PXE
2 x Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I219V, 1 x Intel® I211AT):
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Dual LAN met Teaming*
– Ondersteunt Energiezuinige Ethernet 802.3az
– Ondersteunt PXE
*Teaming wordt ondersteund op Windows® 10 RS2 en hoger.
Wireless LAN
– Intel® 802.11ac WiFi Module
– Ondersteunt IEEE 802.11a/b/g/n/ac
– Ondersteunt Dual-Band (2.4/5 GHz)
– Ondersteunt draadloze verbindingen met hoge snelheid tot 1733Mbps
– 2 antennes ter ondersteuning van 2 (Verzenden) x 2 (Ontvangen) diversiteitstechnologie
– Ondersteunt Bluetooth 5.0 + Snelheid klasse II
– Ondersteunt MU-MIMO
Uitbereidingssleuven
– 3 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4/PCIE5: enkel x16 (PCIE2); dubbel x8 (PCIE2) / x8 (PCIE4); driemaal x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))*
– 2 x PCI Express 3.0 x1 Slots (Flexibele PCIe)
– Ondersteunt AMD Quad CrossFireX™, 3-Way CrossFireX™ en CrossFireX™
– Ondersteunt NVIDIA® Quad SLI™ en SLI™
– Ondersteunt NVIDIA® NVLink™ met dual NVIDIA® GeForce RTX-serie grafische kaarten**
– 1 x Verticale M.2 Socket (Key E) met de meegeleverde WiFi-802.11ac PCIe WiFi-module (aan de achterste I/O)
– 15ÎĽ Gouden Contacten in VGA PCIe Slot (PCIE2)
*Ondersteunt NVMe SSD’s als opstartschijven
**NVIDIA® NVLink™ Bridge wordt niet meegeleverd. Koop deze indien nodig bij NVIDIA®.
Opslag
– 6 x SATA3 6.0 Gb/s Connectors, ondersteunt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI en Hot Plug*
– 2 x SATA3 6.0 Gb/s Connectors door ASMedia ASM1061, ondersteunt NCQ, AHCI en Hot Plug
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
– 2 x Ultra M.2 Sockets (M2_2 en M2_3), ondersteunt M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
*M2_1, SATA3_0 en SATA3_1 delen lanes. Als een van hen in gebruik is, worden de andere uitgeschakeld.
Als M2_2 bezet is door een SATA-type M.2-apparaat, wordt SATA3_3 uitgeschakeld.
M2_3, SATA3_4 en SATA3_5 delen lanes. Als een van hen in gebruik is, worden de andere uitgeschakeld.
**Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD’s als opstartschijven
Ondersteunt ASRock U.2 Kit
Aansluitingen
– 1 x TPM Header
– 1 x Power LED en Speaker Header
– 2 x RGB LED Headers*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Slimme fan snelheid controle)****
– 6 x Chassis/Water Pump Fan Connectors (4-pin) (Slimme fan snelheid controle)*****
– 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector (15ÎĽ Gouden Audio Connector)
– 1 x Thunderbolt™ AIC Connector (5-pin)
– 2 x USB 2.0 Headers (Ondersteunt 3 USB 2.0 poorten) (Intel® Z390) (Ondersteunt ESD Bescherming)
– 2 x USB 3.1 Gen1 Headers (Ondersteunt 4 USB 3.1 Gen1 poorten) (ASMedia ASM1074 hub) (Ondersteunt ESD Bescherming)
– 1 x Front Panel Type C USB 3.1 Gen2 Header (ASMedia ASM1562 Retimer)
– 1 x Performance Mode / Easy OC Header
– 1 x Dr. Debug met LED
– 1 x Power Button met LED
– 1 x Reset Button met LED
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**Ondersteunt in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU fan met een maximaal vermogen van 1A (12W).
****De CPU/Water Pump Fan ondersteunt de waterkoeler fan met een maximaal vermogen van 2A (24W).
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler fan met een maximaal vermogen van 2A (24W).
CPU_FAN2/WP, CHA_FAN1~6/WP kunnen automatisch detecteren of een 3-pin of 4-pin fan wordt gebruikt.

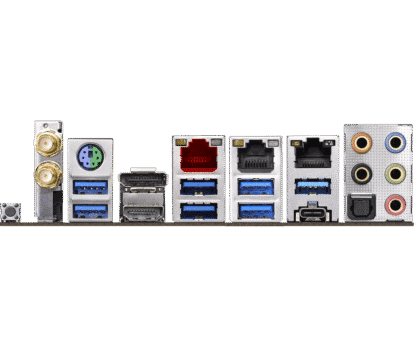

Achterpaneel I/O
– 2 x Antenne Poorten
– 1 x PS/2 Muismuis/Toetsenbord Poort
– 1 x HDMI Poort
– 1 x DisplayPort 1.2
– 1 x Optische SPDIF OutPort
– 3 x USB 3.1 Gen2 Type-A Poorten (10 Gb/s) (ReDriver) (Ondersteunt ESD Bescherming)
– 1 x USB 3.1 Gen2 Type-C Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD Bescherming)
– 4 x USB 3.1 Gen1 Poorten (Intel® Z390) (Ondersteunt ESD Bescherming)
– 3 x RJ-45 LAN Poorten met LED (ACT/LINK LED en SPEED LED)
– 1 x Clear CMOS Button
– HD Audio Jacks: Achterluidspreker / Centraal / Bass / Line in / Voorluidspreker / Microfoon (Gouden Audio Jacks)
Software en UEFI
Software
– ASRock A-Tuning
– ASRock Polychrome SYNC
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpmiddelen kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
– Antennes
Hardware Monitor
– Temperatuursensor: CPU, CPU/Water Pomp, Chassis/Water Pomp Fans
– Fan Tachometer: CPU, CPU/Water Pomp, Chassis/Water Pomp Fans
– Stille Fan (Automatisch de chassisfan snelheid aanpassen door CPU-temperatuur): CPU, CPU/Water Pomp, Chassis/Water Pomp Fans
– Fan Multi-Speed Control: CPU, CPU/Water Pomp, Chassis/Water Pomp Fans
– Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, CPU Cold Bug Killer
Formaat
– ATX Formaat: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
OS
– Microsoft® Windows® 10 64-bit / 11 64-bit
Certificaten
– FCC, CE
– ErP/EuP klaar (ErP/EuP klaar voeding is vereist)
