Beschrijving

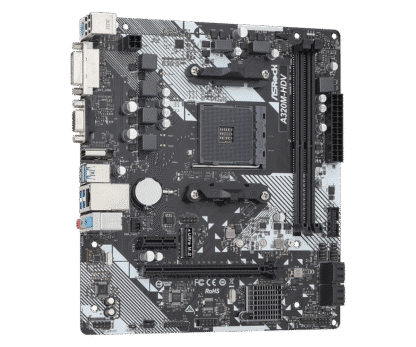

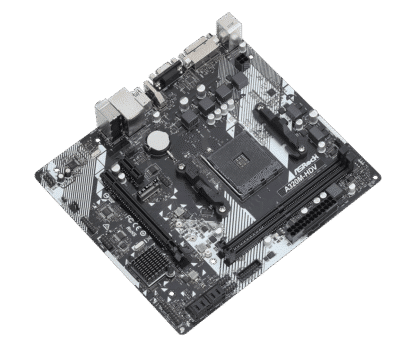

Het A320M-HDV R4.0 Moederbord is gebasseerd op de A320 chipset, doordat het moederbord is geupdate naar de laastste BIOS versie ondersteund het moederbord AMD AM4 Socket Ryzen™ 5000 desktop processoren.
het moederbord is voorzien van dual-channel DDR4 geheugensloten met een maximale capaciteit van 32GB Ram, verder beschikt de A320M-HDV R4.0 over één PCI Express 3.0 x16, één PCI Express 2.0 x1 sloten. Het moederbord is ook voorzien van vier SATA3 6.0 Gb, 1 Ultra M.2, vier USB 3.2 Gen1 en twee USB 2.o poorten
Klik hier voor de ondersteunende CPU’s
Klik hier voor de stuurprogramma’s
Product: ASRock A320M-HDV R4.0
Socket: AMD AM4
Categorie: moederborden
Merk: ASRock
EAN: 4717677337648
Staat: Refurbished – BIOS geüpdatet naar de nieuwste versie
SKU: 90-MXB9L0-A0UAYZ, A320M-HDV R4.0
Garantie: 6 maanden
pakketinhoud:
– Moederbord (ASRock A320M-HDV R4.0)
– IO-Shield (Blikken achterplaatje)
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
Unieke Eigenschappen
ASRock Super Alloy
– High Density Glass Fabric PCB
– Sapphire Black PCB
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (voor alle USB-, Audio-, LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt AMD Socket AM4 A-Series APUs (Bristol Ridge) en Ryzen-serie CPU’s (Vermeer, Cezanne, Renoir, Matisse, Picasso, Summit Ridge, Raven Ridge en Pinnacle Ridge)*
– 6 Power Phase Design
– Ondersteunt CPU tot 105W
*Bristol Ridge wordt niet ondersteund vanaf BIOS-versie 7.XX.
Vermeer-, Cezanne- en Renoir-CPU’s worden ondersteund na BIOS-update, waarvoor een andere CPU nodig is om de update uit te voeren.
Chipset
– AMD Promontory A320
Geheugen
– Dual Channel DDR4-geheugentechnologie
– 2 x DDR4 DIMM-slots
– AMD Ryzen-serie CPU’s (Matisse) ondersteunen DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & niet-ECC, ongebufferd geheugen*
– AMD Ryzen-serie CPU’s (Pinnacle Ridge) ondersteunen DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & niet-ECC, ongebufferd geheugen*
– AMD Ryzen-serie CPU’s (Picasso) ondersteunen DDR4 2933 / 2667 / 2400 / 2133 niet-ECC, ongebufferd geheugen*
– AMD Ryzen-serie CPU’s (Summit Ridge) ondersteunen DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & niet-ECC, ongebufferd geheugen*
– AMD Ryzen-serie CPU’s (Raven Ridge) ondersteunen DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 niet-ECC, ongebufferd geheugen*
– AMD 7e Gen A-Series APUs ondersteunen DDR4 2400 / 2133 niet-ECC, ongebufferd geheugen*
– Maximale geheugencapaciteit: 32GB**
– 15μ Goudcontact in DIMM-slots
*Voor Ryzen-serie CPU’s (Picasso en Raven Ridge) wordt ECC alleen ondersteund met PRO-CPU’s.
Bekijk onderstaande tabel voor maximale frequentie-ondersteuning van DDR4 UDIMM.
A-Series APUs:
Ryzen-serie CPU’s (Matisse):
Ryzen-serie CPU’s (Pinnacle Ridge):
Ryzen-serie CPU’s (Picasso):
Ryzen-serie CPU’s (Summit Ridge):
Ryzen-serie CPU’s (Raven Ridge):
SR: Single rank DIMM, 1Rx4 of 1Rx8 op DIMM-module label
DR: Dual rank DIMM, 2Rx4 of 2Rx8 op DIMM-module label
**Door beperkingen van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB vanwege gereserveerd systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met GUI-ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 5.1-naleving wake-up events
– Ondersteunt jumperfree
– SMBIOS 2.3-ondersteuning
– DRAM Voltage multi-aanpassing
Grafisch
– Geïntegreerde AMD Radeon™ Vega Series Graphics in Ryzen-serie APU*
– Geïntegreerde AMD Radeon™ R-Series Graphics in A-serie APU*
– DirectX 12, Pixel Shader 5.0
– Standaard gedeeld geheugen 2GB. Maximaal gedeeld geheugen ondersteunt tot 16GB.**
– Drie grafische uitvoeropties: D-Sub, DVI-D en HDMI
– Ondersteunt Triple Monitor
– Ondersteunt HDMI met maximale resolutie tot 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz
– Ondersteunt DVI-D met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met maximale resolutie tot 2048×1536 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI-poort (vereist compatibele HDMI-monitor)
– Ondersteunt HDCP 1.4 met DVI-D- en HDMI 1.4-poorten
– Ondersteunt Full HD 1080p Blu-ray (BD)-afspelen met DVI-D en HDMI-poorten
*Werkelijke ondersteuning kan variëren per CPU
**Het maximale gedeelde geheugen van 16GB vereist 32GB systeemgeheugen.
Audio
– 7.1 CH HD Audio (Realtek ALC887/897 Audio Codec)
– Ondersteunt overspanningsbeveiliging
LAN
– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– Realtek RTL8111H
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem-/ESD-bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssloten
AMD Ryzen-serie CPU’s (Matisse, Summit Ridge en Pinnacle Ridge)
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x16 modus)*
AMD 7e A-Series APUs
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x8 modus)*
AMD Ryzen-serie CPU’s (Picasso, Raven Ridge)
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x8 modus)*
AMD Athlon-serie CPU’s
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x4 modus)*
– 1 x PCI Express 2.0 x1 Slot
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s Connectoren, ondersteunt RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug
– 1 x Ultra M.2 Socket, ondersteunt M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express-module tot Gen3 x4 (32 Gb/s) (met Matisse, Picasso, Summit Ridge, Raven Ridge en Pinnacle Ridge) of Gen3 x2 (16 Gb/s) (met A-Series APU en Athlon-serie APU)*
*Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Connector
– 1 x COM-poort header
– 1 x TPM header
– 1 x Behuizing Inbraak- en Speaker-header
– 1 x CPU-ventilatorconnector (4-pin)*
– 2 x Behuizing-ventilatorconnectors (1 x 4-pin, 1 x 3-pin)**
– 1 x 24 pin ATX stroomconnector
– 1 x 4 pin 12V stroomconnector
– 1 x Front Panel Audio Connector
– 2 x USB 2.0 headers (ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD-bescherming)
*De CPU-ventilatorconnector ondersteunt een CPU-ventilator van maximaal 1A (12W) ventilatorvermogen.
**De behuizing-ventilatorconnector ondersteunt een ventilator van maximaal 1A (12W) ventilatorvermogen.

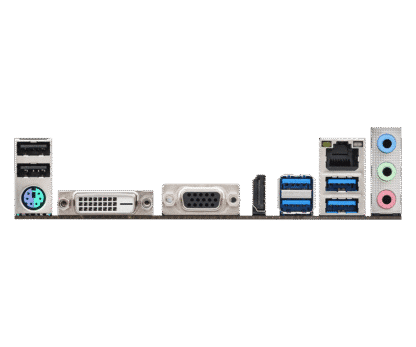

Achterpaneel I/O
– 1 x PS/2 Muis/Toetsenbordpoort
– 1 x D-Sub poort
– 1 x DVI-D poort
– 1 x HDMI poort
– 2 x USB 2.0 poorten (Ondersteunt ESD-bescherming)
– 4 x USB 3.2 Gen1 poorten (Ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN-poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Voorspeaker / Microfoon
Software en UEFI
Software
– ASRock Moederbord Utility (A-Tuning)
– ASRock APP Charger
– ASRock XFast LAN
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardwaremonitor
– CPU/Behuizing temperatuur sensor
– CPU/Behuizing ventilator tachometer
– CPU/Behuizing Stille Ventilator
– CPU/Behuizing ventilator met multi-snelheidsregeling
– Behuizing Open detectie
– Voltage monitoring: +12V, +5V, +3.3V, Vcore
Form Factor
– Micro ATX Form Factor: 9.0-inch x 7.9-inch, 23.0 cm x 20.1 cm
– Solid Capacitor ontwerp
OS
– Microsoft® Windows® 10 64-bit / 11 64-bit*
*Bristol Ridge en Summit Ridge ondersteunen officieel geen Windows® 11.
Certificeringen
– FCC, CE
– ErP/EuP ready (ErP/EuP ready voeding vereist)
