Beschrijving
Het ASRock X570 Phantom Gaming X AMD AM4 Moederbord is gebasseerd op de X570 chipset en ondersteund AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-series desktop processor.
het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram, verder beschikt de ASRock X570 Phantom Gaming X over drie PCI Express 4.0 x16, twee PCI Express 4.0 x1 en drie Hyper M.2 sloten. Het moederbord is ook voorzien van Wifi, Bluetooth, acht x SATA3 6.0 Gb, zes USB 3.2 Gen1, één USB 3.2 Gen2 Type-A en één USB 3.2 Gen2 Type-A poort.

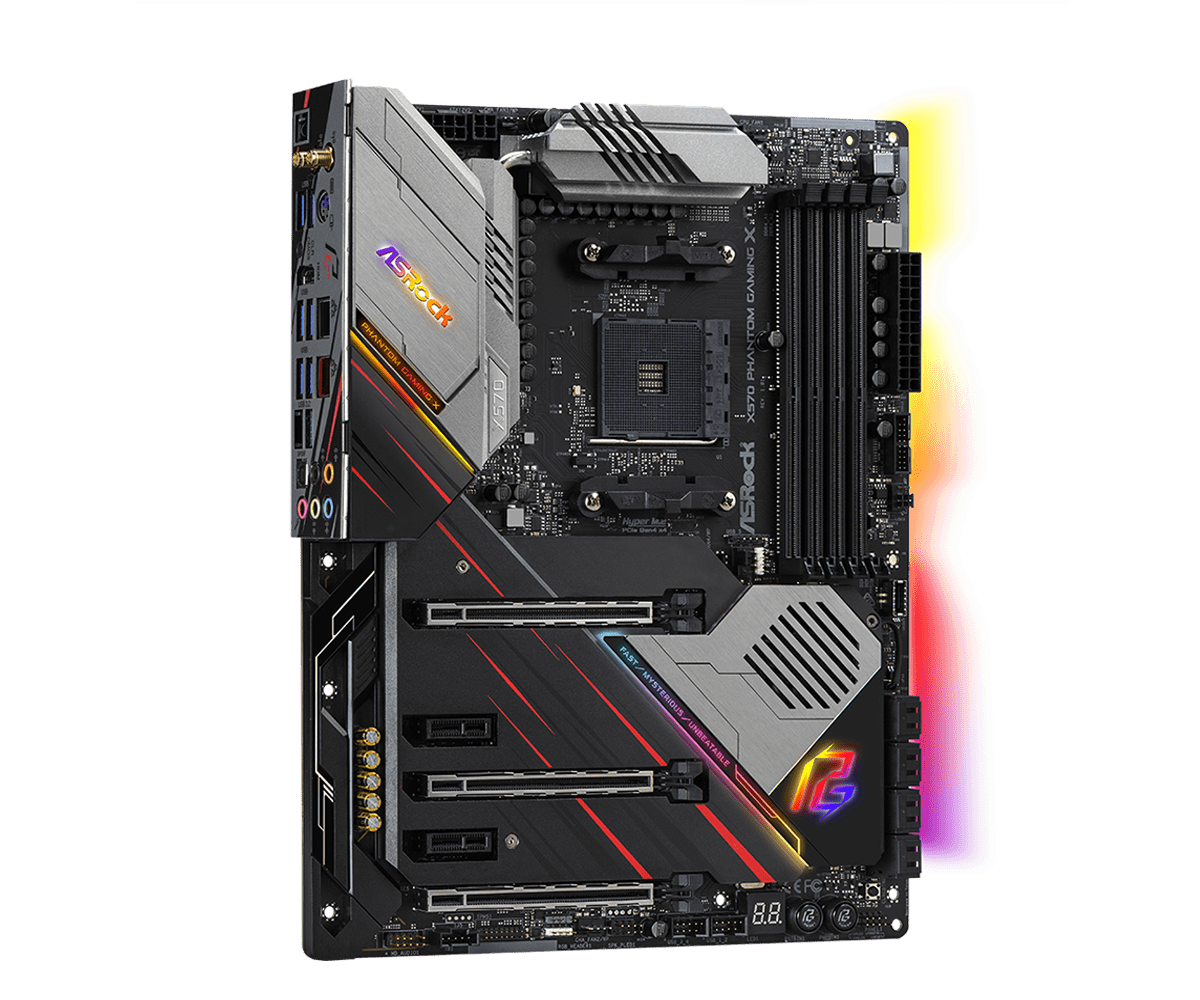

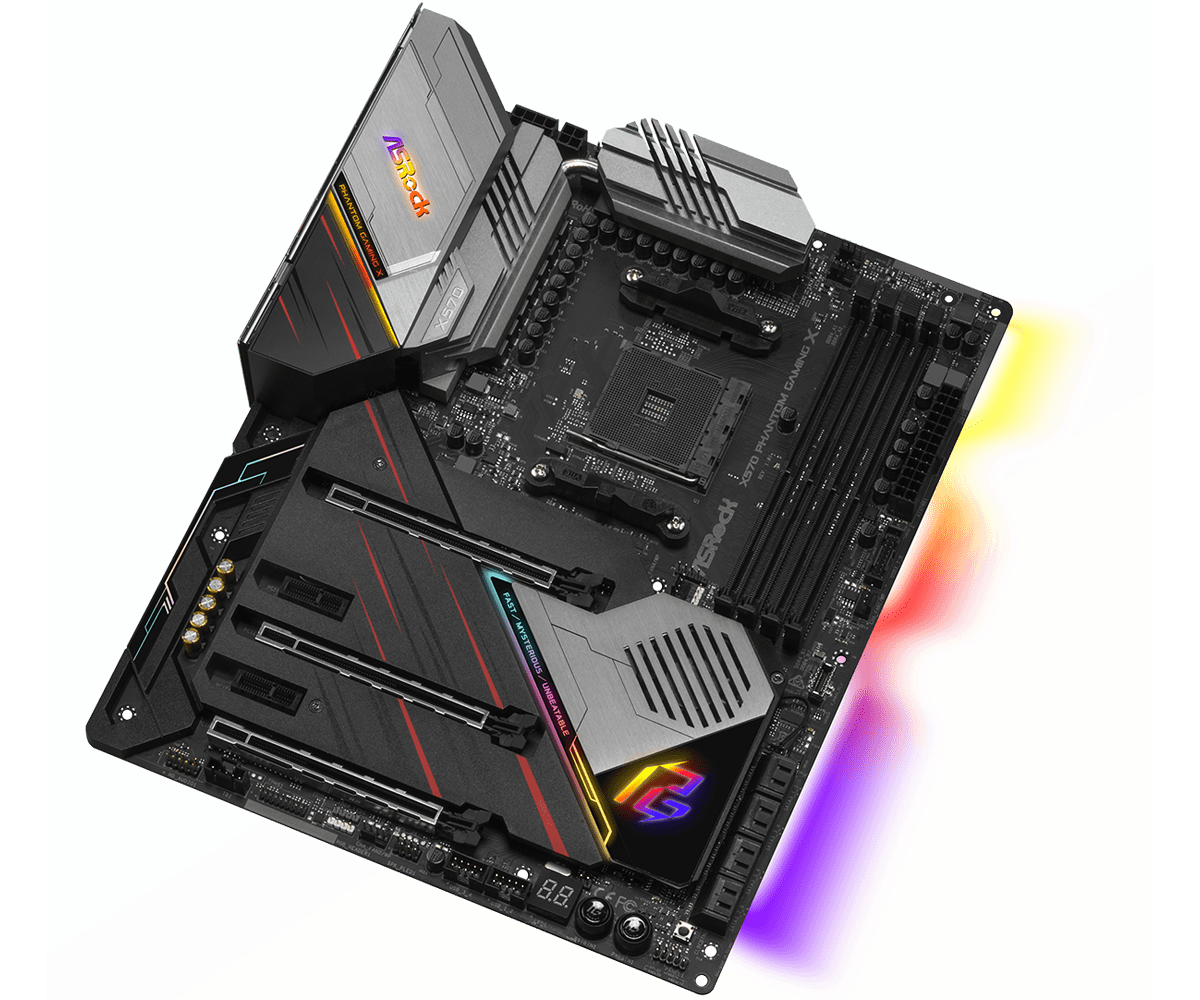

ASRock X570 Phantom Gaming X
Product:ASRock X570 Phantom Gaming X
Socket: AMD AM4
Categorie: moederborden
Merk: ASRock
EAN:4717677338850
Staat: Refurbished – BIOS geüpdatet naar de nieuwste versie
SKU: 90-MXBAN0-A0UAYZ, 90-MXBAN3-A0UAYZ, X570 Phantom Gaming X
Garantie: 6 maanden
Klik hier voor de ondersteunende CPU’s
Klik hier voor de stuurprogramma’s
pakketinhoud:
- Moederbord (ASRock X570 Phantom Gaming X)
- IO-Shield (Blikken achterplaatje)
- Antennes
- Geen handleiding
- Geen cd met stuurprogramma’s
- Geen kabels
Specificaties
Unieke Eigenschappen
ASRock USB 3.2 Gen2
– ASRock Front Panel Type C USB 3.2 Gen2 Header (10 Gb/s)
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– XXL Aluminium Legering Koelpasta
– Premium 60A Power Choke
– 50A Dr.MOS
– Premium Geheugen Legering Choke (Vermindert 70% kernverlies vergeleken met ijzerpoeder choke)
– Combo Caps (Nichicon 12K Zwarte Caps)
– Nichicon 12K Zwarte Caps (100% in Japan gemaakte hoogwaardige geleidingspolymeer condensatoren)
– I/O Armor
– Matte Zwarte PCB
– Hoge Dichtheid Glasvezel PCB
– 2oz Koper PCB
ASRock Phantom Gaming 2.5G LAN
Intel® 802.11ax WiFi
ASRock Steel Slot Gen4
ASRock Full Coverage M.2 Koelpasta
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt AMD AM4 Socket Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 en 5000 G-Series Desktop Processors*
– Intersil Digitale PWM
– 14 Power Phase ontwerp
– Ondersteunt ASRock Hyper BCLK Engine II
*Zie de CPU-ondersteuningslijst voor details.
Chipset
– AMD X570
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 4 x DDR4 DIMM Slots
– AMD Ryzen serie CPU’s (Vermeer) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Matisse) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie APU’s (Cezanne) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie APU’s (Renoir) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Pinnacle Ridge) ondersteunen DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Picasso) ondersteunen DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered geheugen*
– Max. capaciteit van systeemgeheugen: 128GB*
– Ondersteunt Extreme Memory Profile (XMP) geheugenmodules
– 15μ Gouden Contact in DIMM Slots* Zie onderstaande tabel voor AMD non-XMP geheugenfrequentieondersteuning. Voor meer details, zie de QVL op de website van ASRock. Ryzen Series CPU’s (Matisse): Ryzen Series CPU’s (Pinnacle Ridge): Ryzen Series CPU’s (Picasso): SR: Single rank DIMM, 1Rx4 of 1Rx8 op DIMM module label DR: Dual rank DIMM, 2Rx4 of 2Rx8 op DIMM module label
BIOS
– 256Mb AMI UEFI Legal BIOS met GUI-ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 5.1 conformiteit wake up evenementen
– Ondersteunt jumperfree
– SMBIOS 2.3 ondersteuning
– CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP Voltage Multi-aanpassing
Grafisch
– Geïntegreerde AMD Radeon™ Vega Serie Grafieken in Ryzen Serie APU*
– DirectX 12, Pixel Shader 5.0
– Gedeeld geheugen standaard 2GB. Max Gedeeld geheugen ondersteunt tot 16GB.* Het Max gedeeld geheugen van 16GB vereist 32GB systeemgeheugen.
– Ondersteunt HDMI 2.0 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 Poorten (Compliant HDMI monitor is vereist)
– Ondersteunt HDR (High Dynamic Range) met HDMI 2.0
– Ondersteunt HDCP 2.2 met HDMI 2.0 Poort
– Ondersteunt 4K Ultra HD (UHD) weergave met HDMI 2.0 Poort
– Ondersteunt Microsoft® PlayReady
*Werkelijke ondersteuning kan variëren per CPU
Audio
– 7.1 CH HD Audio met Contentbescherming (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Overspanningsbescherming
– NE5532 Premium Headset Versterker voor Front Panel Audio Connector (Ondersteunt tot 600 Ohm hoofdtelefoons)
– Pure Power-In
– Direct Drive Technologie
– PCB Isolatie Scherming
– Impedantie Sensing op Rear Out poort
– Individuele PCB Laag voor R/L Audio Kanaal
– Gouden Audio Jacks
– 15μ Gouden Audio Connector
– Ondersteunt Creative Sound Blaster™ Cinema5
LAN
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG):
– Ondersteunt Phantom Gaming LAN Software
– Slim Auto Aanpassen Bandbreedte Controle
– Visuele Gebruiksvriendelijke UI
– Visuele Netwerk Gebruik Statistieken
– Geoptimaliseerde Standaardinstelling voor Game, Browser en Streaming Modi
– Gebruikers Aangepaste Prioriteitscontrole
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem/ESD Bescherming
– Ondersteunt Energie-efficiënte Ethernet 802.3az
– Ondersteunt PXE 1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem/ESD Bescherming
– Ondersteunt Energie-efficiënte Ethernet 802.3az
– Ondersteunt PXE
Draadloze LAN
– Intel® 802.11ax WiFi Module
– Ondersteunt IEEE 802.11a/b/g/n/ax
– Ondersteunt Dual-Band (2.4/5 GHz)
– Ondersteunt WiFi6 802.11ax (2.4Gbps)
– 2 antennes ter ondersteuning van 2 (Zenden) x 2 (Ontvangen) diversiteitstechnologie
– Ondersteunt Bluetooth 5.2 + Hoge snelheid klasse II
– Ondersteunt MU-MIMO
Slots
AMD Ryzen serie CPU’s (Vermeer, Matisse)
– 2 x PCI Express 4.0 x16 Slots (enkele x16 (PCIE1); dual x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen serie CPU’s (Cezanne, Renoir, Pinnacle Ridge)
– 2 x PCI Express 3.0 x16 Slots (enkele x16 (PCIE1); dual x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen serie CPU’s (Picasso)
– 1 x PCI Express 3.0 x16 Slot (x8 (PCIE1))*
AMD X570 Chipset
– 1 x PCI Express 4.0 x16 Slot (x4 (PCIE5))*
– 1 x PCI Express 4.0 x16 Slot (enkele x4 (PCIE5))*
– 2 x PCI Express 4.0 x1 Slots
– Ondersteunt AMD Quad CrossFireX™, 3-Way CrossFireX™ en CrossFireX™**
– Ondersteunt NVIDIA® Quad SLI™ en SLI™***
– Ondersteunt NVIDIA® NVLink™ met dubbele NVIDIA® GeForce RTX serie grafische kaarten***
– 1 x Verticale M.2 Socket (Key E) met de meegeleverde WiFi-802.11ax PCIe WiFi module (op de achterste I/O)
– 15μ Gouden Contact in VGA PCIe Slot (PCIE1)
*Wanneer Picasso is geïnstalleerd, ondersteunt dit moederbord alleen één grafische kaart op ofwel PCIE1 of PCIE5.
Ondersteunt NVMe SSD als opstartschijven
**3-Way CrossFireX™ wordt alleen ondersteund met Ryzen Series CPU’s (Vermeer, Matisse, Cezanne, Renoir en Pinnacle Ridge).
***NVIDIA® NVLink™ Bridge wordt niet meegeleverd. Als nodig, koop het van NVIDIA®.
Deze functie wordt alleen ondersteund met Ryzen Series CPU’s (Vermeer, Matisse, Cezanne, Renoir en Pinnacle Ridge).
Opslag
– 8 x SATA3 6.0 Gb/s Aansluitingen, ondersteuning RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen4x4 (64 Gb/s) (met Vermeer, Matisse) of Gen3x4 (32 Gb/s) (met Cezanne, Renoir, Pinnacle Ridge en Picasso)*
– 1 x Hyper M.2 Socket (M2_2), ondersteunt M Key type 2260/2280 M.2 PCI Express module tot Gen4x4 (64 Gb/s) (met Vermeer, Matisse) of Gen3x4 (32 Gb/s) (met Cezanne, Renoir, Pinnacle Ridge en Picasso)*
– 1 x Hyper M.2 Socket (M2_3), ondersteunt M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen4x4 (64 Gb/s) (met Vermeer, Matisse) of Gen3x4 (32 Gb/s) (met Cezanne, Renoir, Pinnacle Ridge en Picasso)*
*Als M2_3 bezet is, wordt de PCIE5 slot uitgeschakeld
Ondersteunt NVMe SSD als opstartschijven
NVMe SSD wordt niet ondersteund met AMD Athlon™ 3000G Processors
Ondersteunt ASRock U.2 Kit
Connector
– 1 x SPI TPM Header
– 1 x Power LED en Speaker Header
– 1 x AMD Fan LED Header*
– 1 x RGB LED Header**
– 1 x Adresbare LED Header***
– 1 x CPU Fan Connector (4-pin)****
– 1 x CPU/Waterpomp Fan Connector (4-pin) (Slimme Fan Snelheidscontrole)*****
– 4 x Chassis/Waterpomp Fan Connectors (4-pin) (Slimme Fan Snelheidscontrole)******
– 1 x 24 pin ATX Voedingsconnector (Hi-Density Power Connector)
– 1 x 8 pin 12V Voedingsconnector (Hi-Density Power Connector)
– 1 x 4 pin 12V Voedingsconnector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector (15μ Gouden Audio Connector)
– 1 x AMD LED Fan USB Header
– 1 x Thunderbolt™ AIC Connector (5-pin) (Ondersteunt alleen ASRock Thunderbolt™ 3 AIC R2.0 Kaart)
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD Bescherming)
– 1 x Front Panel Type C USB 3.2 Gen2 Header (Ondersteunt ESD Bescherming)
– 1 x Dr. Debug met LED
– 1 x Power Button met LED
– 1 x Reset Button met LED
– 1 x Clear CMOS Button
*De AMD Fan LED Header is compatibel met een reguliere RGB LED strip.
De AMD Fan LED Header ondersteunt LED strips met een maximale belasting van 3A (36W) en een lengte tot 2,5M.
**Ondersteunt in totaal tot 12V/3A, 36W LED Strip
***Ondersteunt in totaal tot 5V/3A, 15W LED Strip
****De CPU Fan Connector ondersteunt de CPU fan van maximaal 1A (12W) fanvermogen.
*****De CPU/Waterpomp Fan ondersteunt de waterkoeler fan van maximaal 2A (24W) fanvermogen.
******De Chassis/Waterpomp Fan ondersteunt de waterkoeler fan van maximaal 2A (24W) fanvermogen.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP en CHA_FAN4/WP kunnen automatisch detecteren of een 3-pin of 4-pin fan in gebruik is.

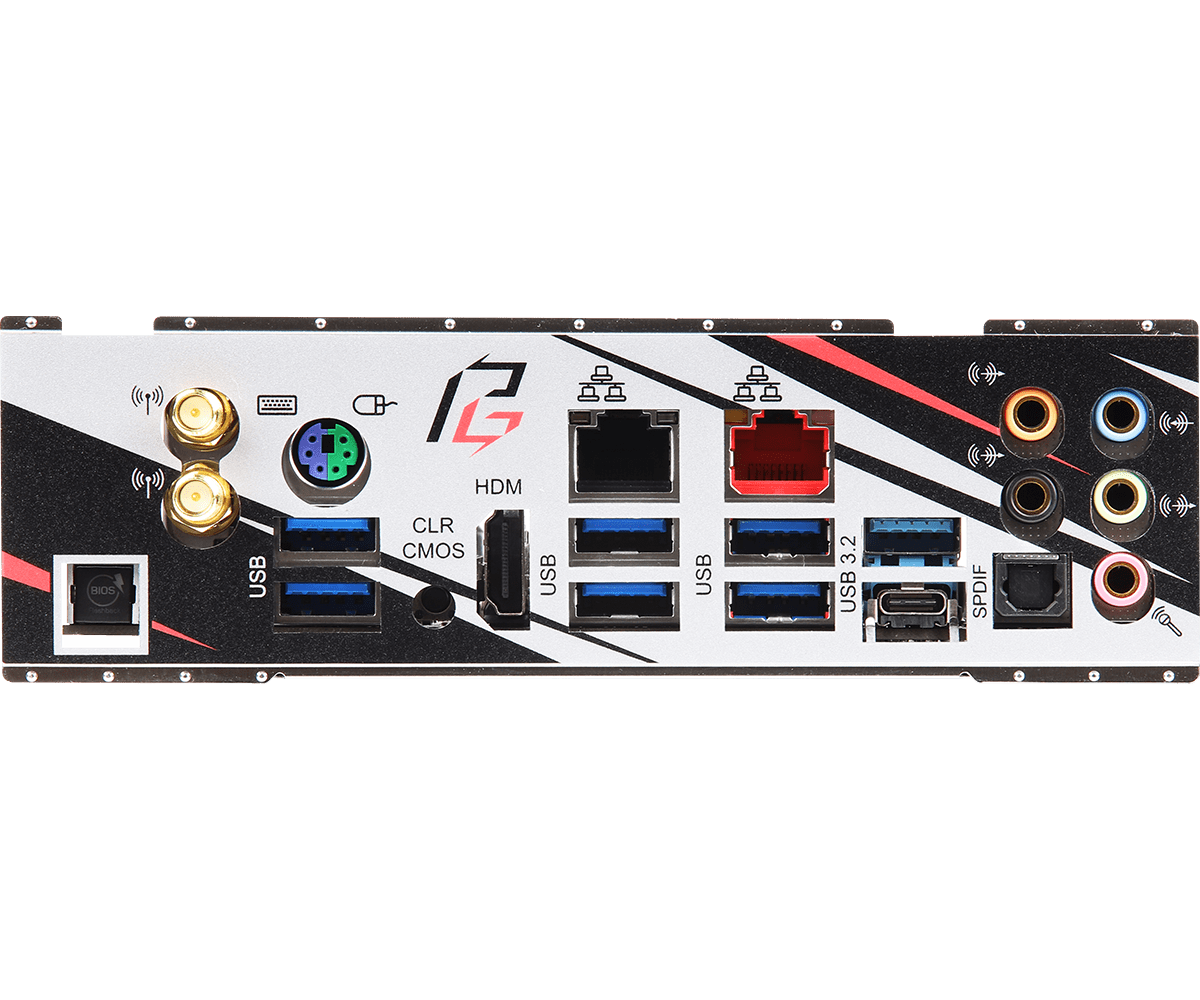

Achterpaneel I/O
– 2 x Antenne Poorten
– 1 x PS/2 Muizen/Toetsenbord Poort
– 1 x HDMI Poort
– 1 x Optische SPDIF Uitgang Poort
– 1 x USB 3.2 Gen2 Type-A Poort (10 Gb/s) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen2 Type-C Poort (10 Gb/s) (Ondersteunt ESD Bescherming)
– 6 x USB 3.2 Gen1 Poorten (Ondersteunt ESD Bescherming)
– 2 x RJ-45 LAN Poorten met LED (ACT/LINK LED en Snelheid LED)
– 1 x Clear CMOS Button
– 1 x BIOS Flashback Button
– HD Audio Jacks: Achterste Speaker / Midden / Bas / Line in / Voorste Speaker / Microfoon (Gouden Audio Jacks)
*Ultra USB Power wordt ondersteund op USB3_5_6 poorten.
De ACPI wake-up functie wordt niet ondersteund op USB3_5_6 poorten.
Software en UEFI
Software
– ASRock Phantom Gaming Tuning
– ASRock Phantom Gaming LAN Software
– ASRock Polychrome SYNC
– ASRock Key Master*
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
*Deze hulpmiddelen kunnen worden gedownload van ASRock Live Update & APP Shop.
Hardware Monitor
– Temperatuur Sensoren: CPU, CPU/Waterpomp, Chassis, Chassis/Waterpomp Fans
– Fan Tachometer: CPU, CPU/Waterpomp, Chassis, Chassis/Waterpomp Fans
– Stille Fan (Automatische aanpassing van de chassis fan snelheid op basis van CPU temperatuur): CPU, CPU/Waterpomp, Chassis, Chassis/Waterpomp Fans
– Fan Multi-Snelheidscontrole: CPU, CPU/Waterpomp, Chassis, Chassis/Waterpomp Fans
– Spanning monitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP
Formaat
– ATX Formaat: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
– 2oz Koper PCB
OS
– Microsoft® Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP klaar (ErP/EuP geschikte voeding is vereist)
