Beschrijving

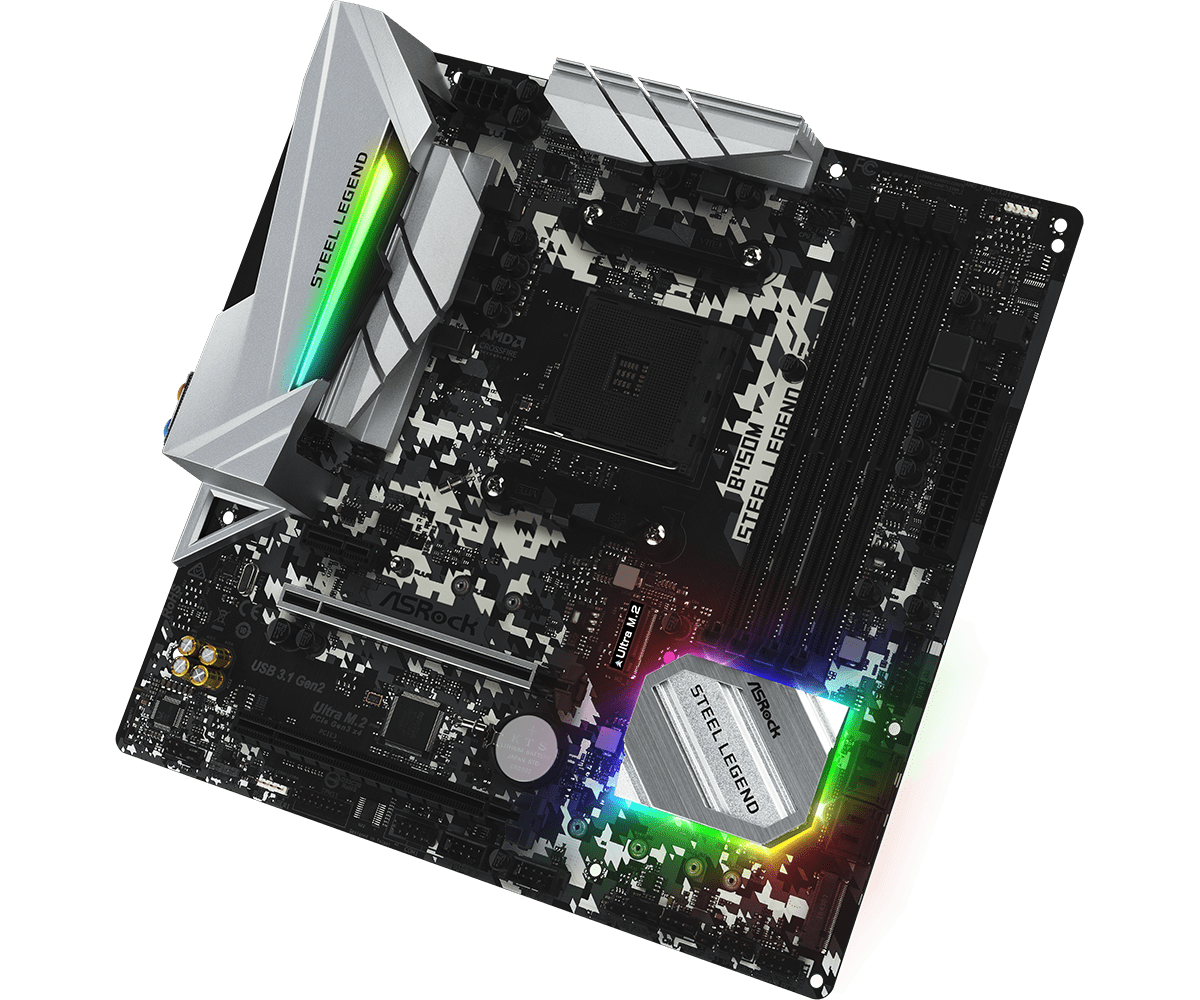

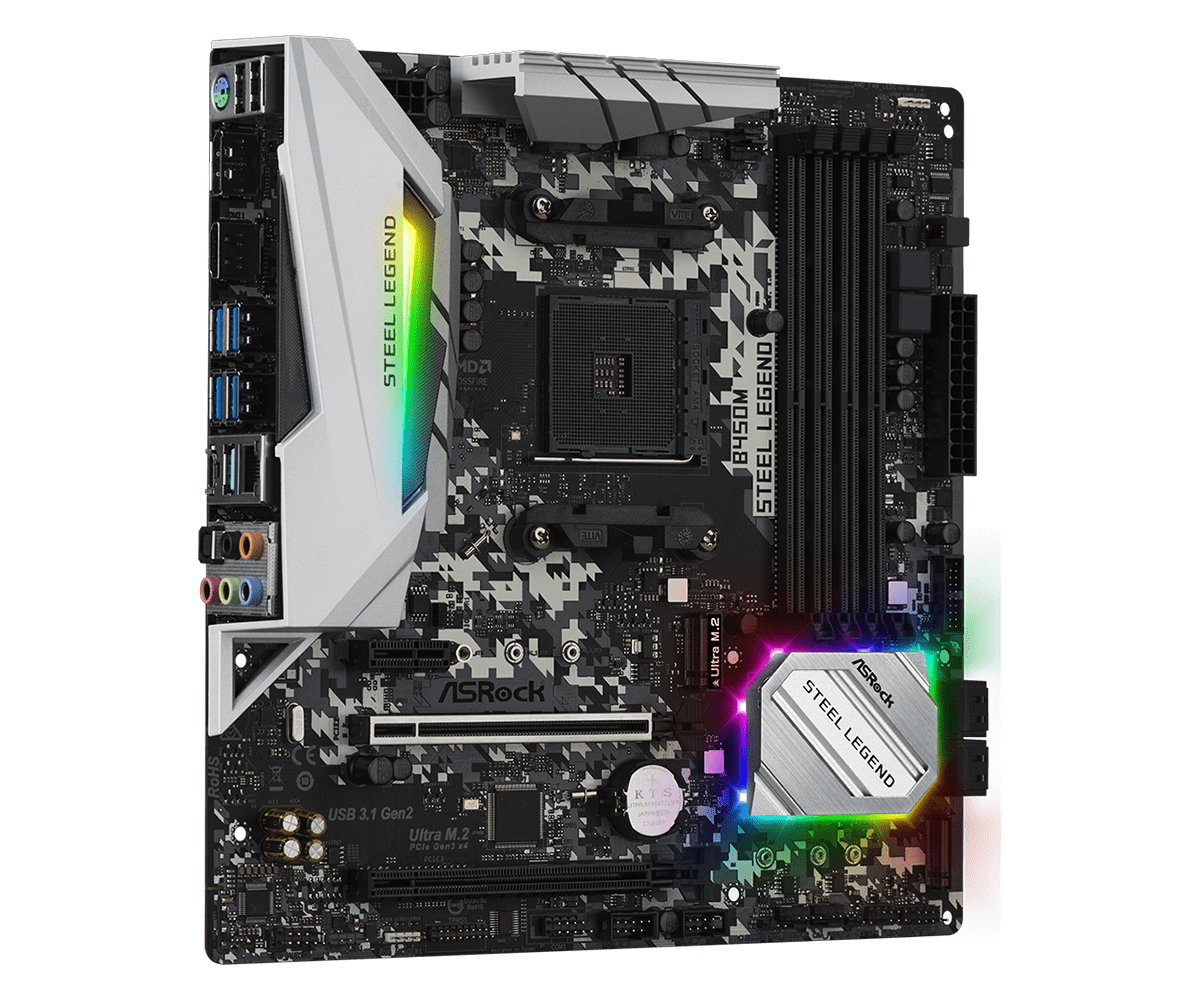

De ASRock B450M Steel Legend is een krachtige en betrouwbare micro-ATX moederbordoplossing voor AMD Ryzen-processors. Met ondersteuning voor AM4-socket processors levert dit moederbord uitstekende prestaties voor gaming en dagelijks gebruik. Het beschikt over een robuust ontwerp met hoogwaardige componenten en biedt aansluitmogelijkheden zoals HDMI, DisplayPort, USB 3.1 Gen1 en ondersteuning voor M.2 SSD’s, waardoor snelle gegevensoverdracht en soepele beeldweergave gegarandeerd zijn. Dankzij de geïntegreerde RGB-verlichting en solide koeloplossing combineert de B450M Steel Legend stijl met functionaliteit, ideaal voor gebruikers die bouwen aan een compacte maar prestatiegerichte pc.
Product: B450M Steel Legend
Socket: AMD AM4
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4717677338072
SKU:90-MXB9Y0-A0UAYZ, B450M STEEL LEGEND
Garantie: 6 maanden
Drivers voor de Asrock B450M Steel Legend
Processoren die door worden ondersteund door de Asrock B450M Steel Legend
pakketinhoud:
– Moederbord (Asrock B450M Steel Legend)
– IO-Shield (blikken achterplaatje)
– Geen handleiding
– Geen driver-cd
– Geen kabels
Unieke Kenmerken
ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– XXL Aluminium Legering Heatsink
– Premium 60A Power Choke
– Nichicon 12K Black Caps (100% Japanse hoogwaardige geleidingspolymeercondensatoren)
– I/O Armor
– Sapphire Black PCB
– High Density Glass Fabric PCB
– 2oz Koper PCB
ASRock Steel Slot
ASRock Ultra M.2 (PCIe Gen3 x4)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 en 5000 G-Series Desktop Processors
– Digi Power ontwerp
– 6 Power Phase ontwerp
Chipset
– AMD Promontory B450
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 4 x DDR4 DIMM Slots
– AMD Ryzen serie CPU’s (Vermeer) ondersteunen DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Matisse) ondersteunen DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie APU’s (Cezanne) ondersteunen DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie APU’s (Renoir) ondersteunen DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Pinnacle Ridge) ondersteunen DDR4 3533+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Picasso) ondersteunen DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Summit Ridge) ondersteunen DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Raven Ridge) ondersteunen DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered geheugen*
– Max. capaciteit van systeemgeheugen: 128GB**
– Ondersteunt Extreme Memory Profile (XMP) geheugenmodules
– 15ÎĽ Gouden Contacten in DIMM Slots
*Voor Ryzen serie APU’s (Picasso, Cezanne, Renoir en Raven Ridge) wordt ECC alleen ondersteund met PRO CPU’s.
Zie onderstaande tabel voor de ondersteunde geheugenfrequentie van AMD non-XMP.
**Door de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder dan 4GB zijn voor het reserveren van systeemgeheugen onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 5.1 compliance wake-up events
– Ondersteunt jumperfree
– SMBIOS 2.3 ondersteuning
– DRAM Voltage multi-aanpassing
Grafisch
– GeĂŻntegreerde AMD Radeon™ Vega Series Graphics in Ryzen Series APU*
– DirectX 12, Pixel Shader 5.0
– Gedeeld geheugen standaard 2GB. Max gedeeld geheugen ondersteunt tot 16GB.**
– Dual graphics output: Ondersteunt HDMI en DisplayPort 1.2 poorten via onafhankelijke displaycontrollers
– Ondersteunt HDMI 1.4 met maximale resolutie tot 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz
– Ondersteunt DisplayPort 1.2 met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 1.4 Poort (Compatibele HDMI monitor vereist)
– Ondersteunt HDCP 1.4 met HDMI 1.4 en DisplayPort 1.2 Poorten
– Ondersteunt 4K Ultra HD (UHD) weergave met HDMI 1.4 en DisplayPort 1.2 Poorten
*De werkelijke ondersteuning kan variëren per CPU
**Het maximale gedeelde geheugen van 16GB vereist 32GB systeemgeheugen geĂŻnstalleerd.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC892/897 Audio Codec)
– Ondersteunt Surge Protection
– PCB Isolatie Scherming
– Individuele PCB Lagen voor R/L Audio Kanaal
– Gouden Audio Jacks
LAN
– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– Realtek RTL8111H
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energiezuinig Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssleuven
AMD Ryzen serie CPU’s (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge en Pinnacle Ridge)
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x16 mode)*
– 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode)
AMD Ryzen serie CPU’s (Picasso, Raven Ridge)
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x8 mode) (Als je Athlon 2xxGE serie APU gebruikt, zal de PCIE2 slot op x4 mode draaien.)
– 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode)
AMD Athlon serie CPU’s
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x4 mode)*
– 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode)
– 1 x PCI Express 2.0 x1 Slot
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
*Ondersteunt NVMe SSD’s als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s Connectors, ondersteuning voor RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug*
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2242/2260/2280 M.2 PCI Express module tot Gen3 x4 (32 Gb/s) (met Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge en Pinnacle Ridge) of Gen3 x2 (16 Gb/s) (met Athlon serie APU en Raven Ridge 2)**
– 1 x M.2 Socket (M2_2), ondersteunt M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module
*M2_2 en SATA3_3 delen de lanes. Als een van beide in gebruik is, wordt de andere uitgeschakeld.
**Ondersteunt NVMe SSD’s als opstartschijven
Ondersteunt ASRock U.2 Kit
Aansluitingen
– 1 x COM Poort Header
– 1 x TPM Header
– 1 x Chassis Intrusion Header
– 1 x Power LED en Speaker Header
– 1 x RGB LED Header*
– 1 x Addressable LED Header**
– 1 x AMD Fan LED Header***
– 1 x CPU Fan Connector (4-pin)****
– 1 x CPU/Water Pump Fan Connector (4-pin) (Slimme Fan Snelheidsregeling)*****
– 3 x Chassis/Water Pump Fan Connectors (4-pin) (Slimme Fan Snelheidsregeling)******
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector
– 1 x Front Panel Audio Connector
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD Bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**Ondersteunt in totaal tot 5V/3A, 15W LED Strip
***De AMD Fan LED Header ondersteunt LED-strips met een maximale belasting van 3A (36W) en een lengte tot 2.5M.
****De CPU Fan Connector ondersteunt een CPU fan met een maximaal vermogen van 1A (12W).
*****De CPU/Water Pump Fan ondersteunt een waterkoelventilator met een maximaal vermogen van 2A (24W).
******De Chassis/Water Pump Fan ondersteunt een waterkoelventilator met een maximaal vermogen van 2A (24W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP en CHA_FAN3/WP kunnen automatisch detecteren of er een 3-pin of 4-pin fan in gebruik is.
Achterpaneel I/O
– 1 x PS/2 Muism/Toetsenbord Poort
– 1 x HDMI Poort
– 1 x DisplayPort 1.2
– 1 x Optische SPDIF Uit Poort
– 2 x USB 2.0 Poorten (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen2 Type-A Poort (10 Gb/s) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen2 Type-C Poort (10 Gb/s) (Ondersteunt ESD Bescherming)
– 4 x USB 3.2 Gen1 Poorten (Ondersteunt ESD Bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Achterluidsprekers / Centraal / Bass / Line in / Voorluidsprekers / Microfoon (Gouden Audio Jacks)
Software en UEFI
Software
– ASRock Moederbord Utility (A-Tuning)
– ASRock Polychrome SYNC
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer
*Deze tools kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– Temperatuursensoren: CPU, CPU/Waterpomp, Chassis/Waterpomp Fans
– Fan Tachometer: CPU, CPU/Waterpomp, Chassis/Waterpomp Fans
– Stille Fan (Automatische aanpassing van de snelheid van de chassisventilator op basis van de CPU-temperatuur): CPU, CPU/Waterpomp, Chassis/Waterpomp Fans
– Meerdere snelheden voor Fanregeling: CPU, CPU/Waterpomp, Chassis/Waterpomp Fans
– CASE OPEN detectie
– Spanning monitoring: +12V, +5V, +3.3V, Vcore
Formaat
– Micro ATX Formaat: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit*
*Summit Ridge ondersteunt officieel geen Windows® 11.
Certificeringen
– FCC, CE
– ErP/EuP klaar (ErP/EuP klaar voeding is vereist)
