Beschrijving

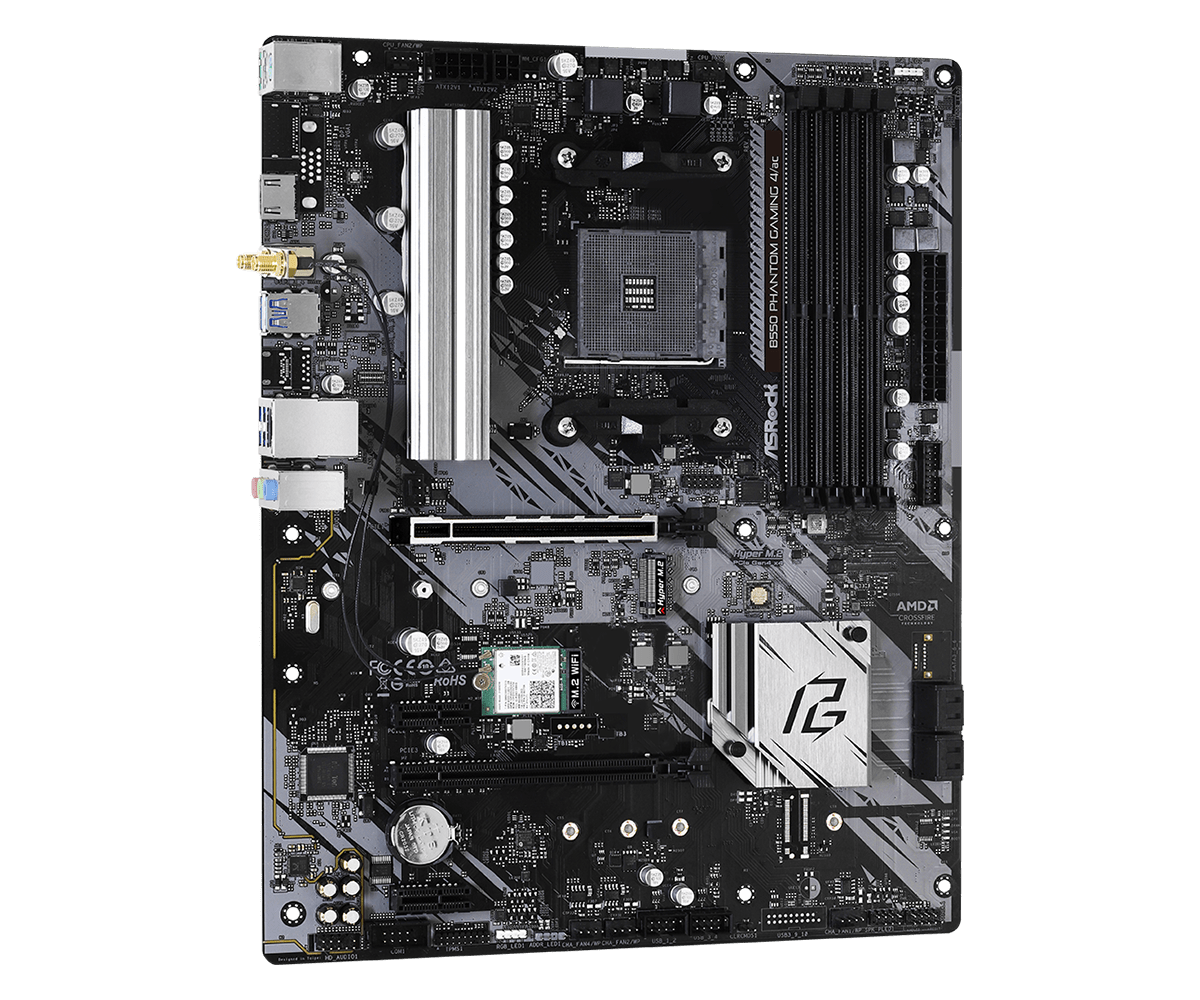

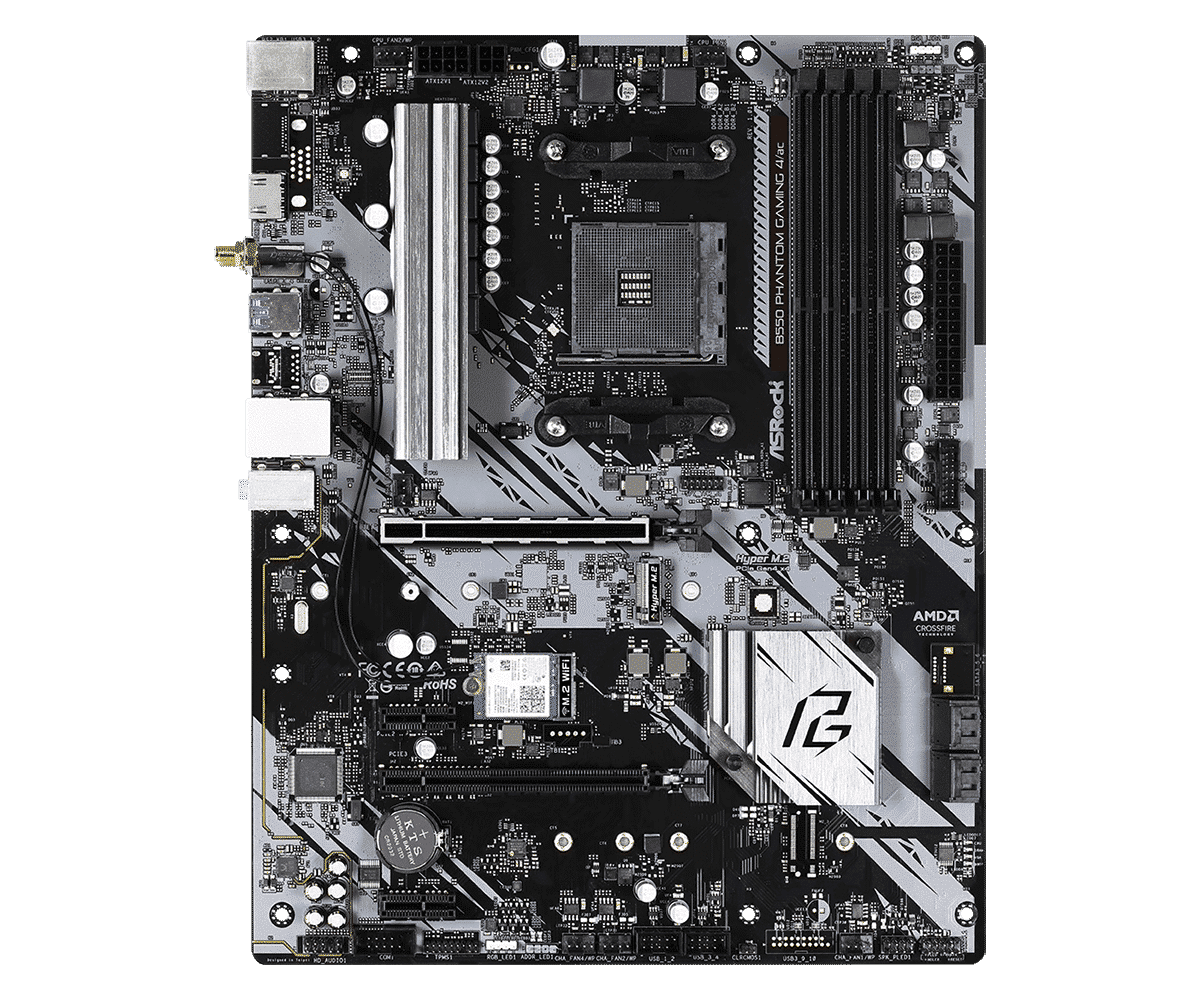

het Asrock B550 Phantom Gaming 4/ac Moederbord is gebasseerd op de AMD B550 chipset en ondersteuning voor de Ryzen 3000, 3000 G-Series, 4000 G-Series, 5000 and 5000 G-Series AMD desktop processoren, het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram, verder beschikt het ASRock B550 Phantom Gaming 4/ac moederbord over een Dualband Wireless Lan module, één PCI Express 3.0 x16, één PCI Express 4.0 x16, twee PCI Express 3.0 x1 en twee Ultra M2 slots. Het Asrock B550 Phantom Gaming 4/ac LGA1200 moederbord beschikt ook over HDMI en USB 3.2 Gen1 Type-A Poorten
Asrock B550 Phantom Gaming 4/ac
Type: Moederbord
Socket: AMD AM4
Merk: ASRock
Staat: Refurbished
Garantie:Â 6 maanden
EAN: 4710483931512
Fabrikantcode:90-MXBDZ0-A0UAYZ
Drivers voor de Asrock B550 Phantom Gaming 4/ac
Processoren die door worden ondersteund door de Asrock B550 Phantom Gaming 4/ac
Pakketinhoud
- Asrock B550 Phantom Gaming 4/ac moederbord
- IO-Shield
- Antenne
- Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Gaming Armor
Geheugen
– 15ÎĽ gouden contacten in DIMM-slots
Koeling
– XXL aluminiumlegering koellichaam
Audio
– Nahimic Audio
Unieke Kenmerken
ASRock Super Alloy
– XXL aluminiumlegering koellichaam
– Premium 50A power choke
– Saffier zwart PCB
– Hoogwaardige glasvezel PCB
– 2oz koper PCB
Intel® 802.11ac WiFi
ASRock Steel Slot Gen4
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (voor alle USB, Audio, LAN poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt AMD AM4 Socket Ryzen™ 3000, 3000 G-serie, 4000 G-serie, 5000 en 5000 G-serie desktop processors*
– Digi Power ontwerp
– 8-fasen voedingsontwerp
*Zie CPU-ondersteuningslijst voor details.
Chipset
– AMD B550
Geheugen
– Dual Channel DDR4-geheugentechnologie
– 4 x DDR4 DIMM-slots
– AMD Ryzen-serie CPU’s (Vermeer) ondersteunen DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie CPU’s (Matisse) ondersteunen DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie APU’s (Cezanne) ondersteunen DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie APU’s (Renoir) ondersteunen DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie APU’s (Picasso) ondersteunen 3400+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, ongebufferd geheugen*
– Max. capaciteit van systeemgeheugen: 128GB**
– Ondersteunt Extreme Memory Profile (XMP) geheugensmodules
– 15ÎĽ gouden contacten in DIMM-slots
*Voor Ryzen Series APU’s (Picasso, Cezanne en Renoir), ECC wordt alleen ondersteund met PRO CPU’s.
Zie onderstaande tabel voor AMD non-XMP geheugenfrequentie ondersteuning. Voor meer details.
Ryzen Series CPU’s (Vermeer):
Ryzen Series CPU’s (Matisse):
Ryzen Series APU’s (Cezanne):
Ryzen Series APU’s (Renoir):
Ryzen Series CPU’s (Picasso):
SR: Single rank DIMM, 1Rx4 of 1Rx8 op DIMM-module label x=1 of 2
DR: Dual rank DIMM, 2Rx4 of 2Rx8 op DIMM-module label
**Vanwege de beperking van het besturingssysteem kan de werkelijke geheugenmaat minder zijn dan 4GB voor de reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 256Mb AMI UEFI Legal BIOS met GUI-ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 5.1 compliance wake-up events
– Ondersteunt jumperfree
– SMBIOS 2.3 ondersteuning
– CPU, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, 2.5V_PROM, +1.8VSB, VDDP Voltage Multi-adjustment
Graphics
– GeĂŻntegreerde AMD Radeon Vega-serie grafische kaart in Ryzen-serie APU*
– DirectX 12, Pixel Shader 5.0
– Gedeeld geheugen standaard 2GB. Max gedeeld geheugen ondersteunt tot 16GB.**
– Ondersteunt HDMI 2.1 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.1-poort (Compatibele HDMI-monitor vereist)
– Ondersteunt HDR (High Dynamic Range) met HDMI 2.1
– Ondersteunt HDCP 2.3 met HDMI 2.1-poort***
– Ondersteunt 4K Ultra HD (UHD) afspelen met HDMI 2.1-poort
– Ondersteunt Microsoft® PlayReady
*Werkelijke ondersteuning kan variëren per CPU
**Max gedeeld geheugen 16GB vereist 32GB systeemgeheugen geĂŻnstalleerd.
***Picasso ondersteunt HDCP 2.2 met HDMI 2.0-poort
Audio
– 7.1 CH HD Audio met inhoudsbescherming (Realtek ALC1220/ALC1200 Audio Codec)
– Premium Blu-ray Audio-ondersteuning
– Ondersteunt overspanningsbeveiliging
– PCB Isolate Shielding
– Individuele PCB-lagen voor R/L audio kanaal
– Nahimic Audio
LAN
– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– Realtek RTL8111H
– Ondersteunt Wake-On-LAN
– Ondersteunt bliksem-/ESD-bescherming
– Ondersteunt Energy Efficient Ethernet
802.3az
– Ondersteunt PXE
Draadloos LAN
– Intel® 802.11ac WiFi-module
– Ondersteunt IEEE 802.11a/b/g/n/ac
– Ondersteunt Dual-Band (2.4/5 GHz)
– Ondersteunt draadloze verbindingen met hoge snelheid tot 433Mbps
– Ondersteunt Bluetooth 4.2 + High speed class II
Slots
AMD Ryzen-serie CPU’s (Vermeer en Matisse)
– 2 x PCI Express x16 slots (PCIE1: Gen4x16-modus; PCIE3: Gen3 x4-modus)*
AMD Ryzen-serie APU’s (Cezanne en Renoir)
– 2 x PCI Express x16 slots (PCIE1: Gen3x16-modus; PCIE3: Gen3 x4-modus)*
AMD Ryzen-serie APU’s (Picasso)
– 2 x PCI Express x16 slots (PCIE1: Gen3x8-modus; PCIE3: Gen3 x4-modus)*
– 2 x PCI Express 3.0 x1 slots
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2-socket (sleutel E) met de meegeleverde WiFi-802.11ac PCIe WiFi-module
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s connectors, ondersteunen RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug
– 1 x Hyper M.2-socket (M2_1), ondersteunt M Key type 2260/2280/22110 M.2 PCI Express-module tot Gen4x4 (64 Gb/s) (met Vermeer, Matisse) of Gen3x4 (32 Gb/s) (met Cezanne, Renoir en Picasso)*
*Ondersteunt NVMe SSD als opstartschijven
NVMe SSD wordt niet ondersteund met AMD Athlon™ 3000G-processors
Ondersteunt ASRock U.2 Kit
Connector
– 1 x COM-poort header
– 1 x SPI TPM header
– 1 x Power LED en Speaker header
– 2 x RGB LED headers*
– 2 x Addressable LED headers**
– 1 x CPU Fan connector (4-pin)***
– 1 x CPU/Water Pump Fan connector (4-pin) (Smart Fan Speed Control)
– 4 x Chassis/Water Pump Fan connectors (4-pin) (Smart Fan Speed Control)****
– 1 x 24 pin ATX Power connector
– 1 x 8 pin 12V Power connector
– 1 x 4 pin 12V Power connector
– 1 x Front Panel Audio connector
– 2 x USB 2.0 headers (ondersteunt 4 USB 2.0-poorten) (ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen1 header (ondersteunt 2 USB 3.2 Gen1-poorten) (ondersteunt ESD-bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED-strip
**Ondersteunt in totaal tot 5V/3A, 15W LED-strip
***De CPU Fan connector ondersteunt de CPU-fan van maximaal 1A (12W) fan power.
****De Chassis/Water Pump Fan ondersteunt de waterkoeler fan van maximaal 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP en CHA_FAN4/WP kunnen automatisch detecteren of een 3-pin of 4-pin fan in gebruik is.

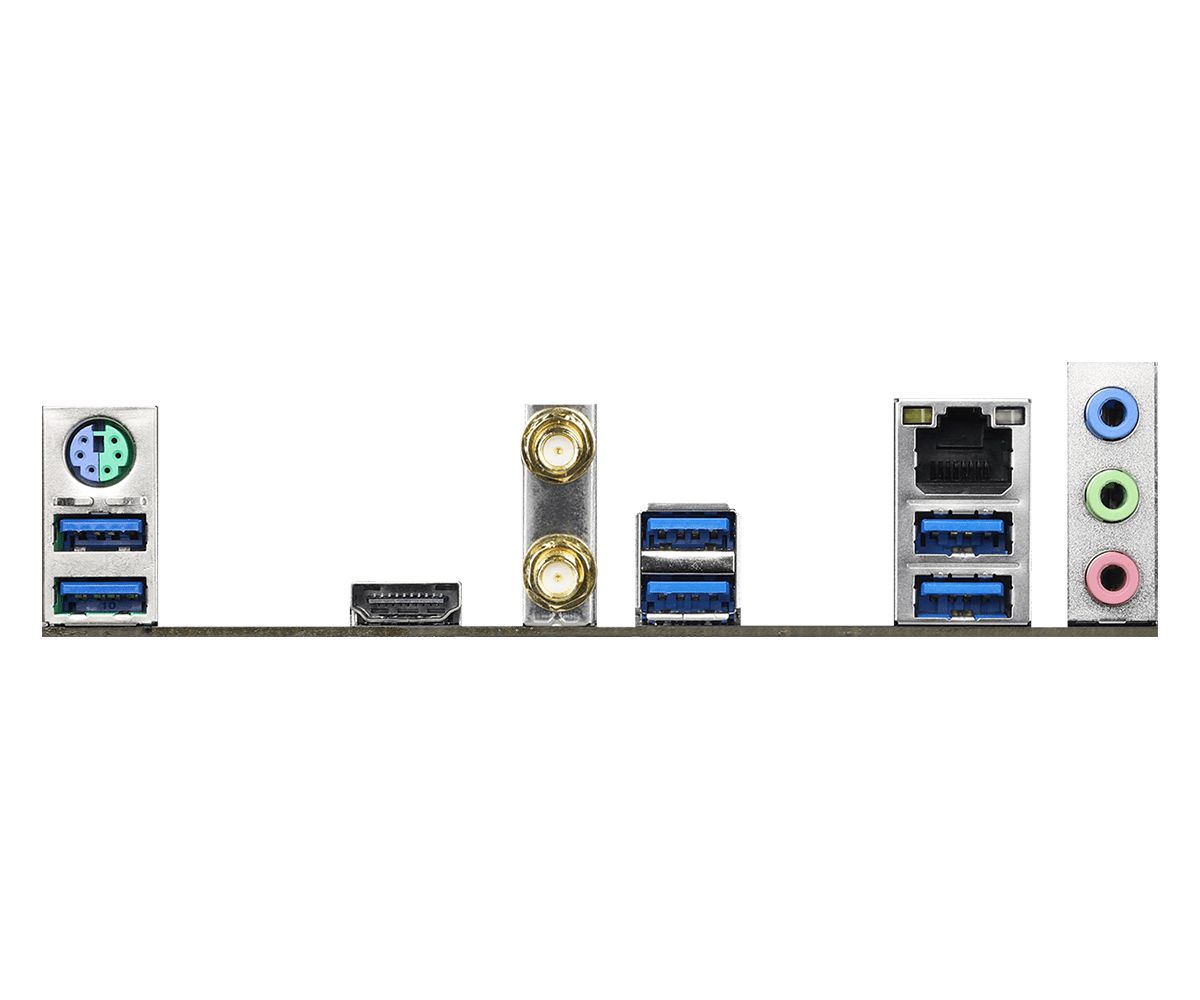

Rear Panel I/O
– 2 x antenne poorten
– 1 x PS/2 muis/toetsenbord poort
– 1 x HDMI poort
– 6 x USB 3.2 Gen1 poorten (ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN-poort met LED (ACT/LINK LED en SPEED LED)
– HD audio jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Moederbord Utility (Phantom Gaming Tuning)
– ASRock Polychrome SYNC
– ASRock Key Master
– ASRock XFast LAN
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
– 2 x WiFi 2.4/5 GHz antennes
Hardware Monitor
– Temperatuurmeting: CPU, CPU/Water Pump, Chassis/Water Pump fans
– Fan tachometer: CPU, CPU/Water Pump, Chassis/Water Pump fans
– Quiet Fan (Automatisch aanpassen van de snelheid van de chassisventilator door CPU-temperatuur): CPU, CPU/Water Pump, Chassis/Water Pump fans
– Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump fans
– Spanningsmonitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP
Vormfactor
– ATX-vormfactor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
– Solid Capacitor ontwerp
– 2oz koper PCB
OS
– Microsoft® Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP ready (ErP/EuP ready power supply is vereist)
