Beschrijving

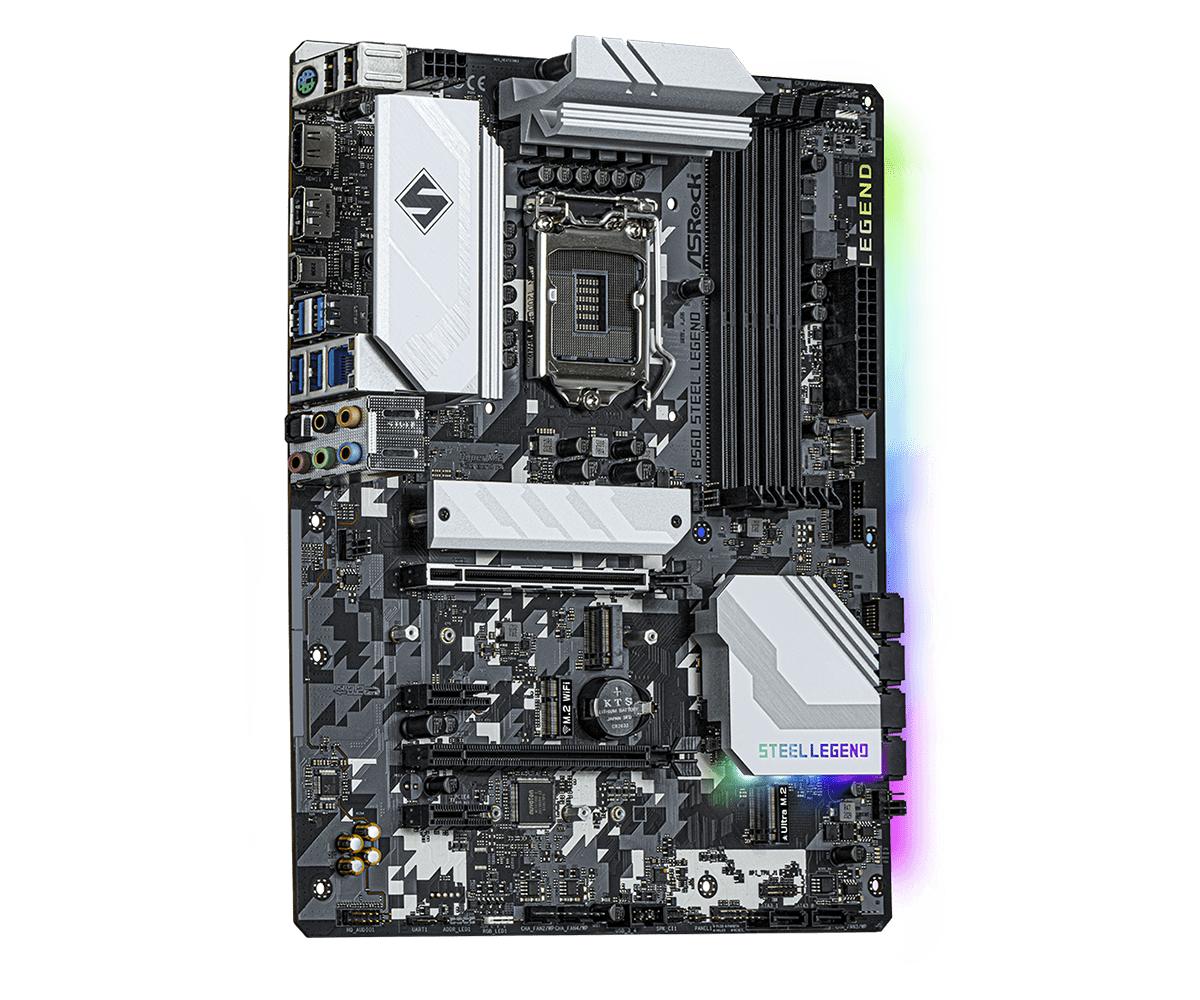

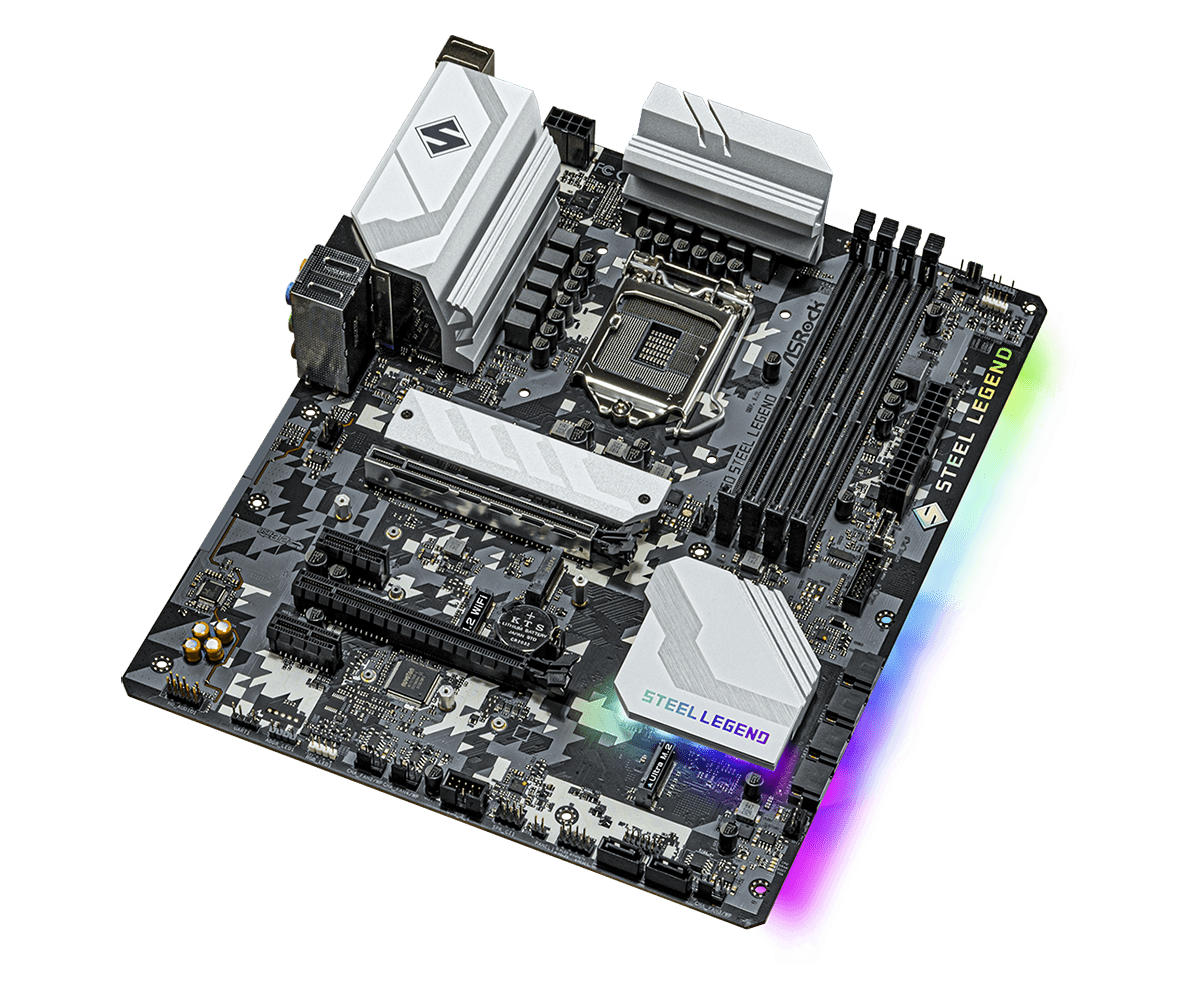

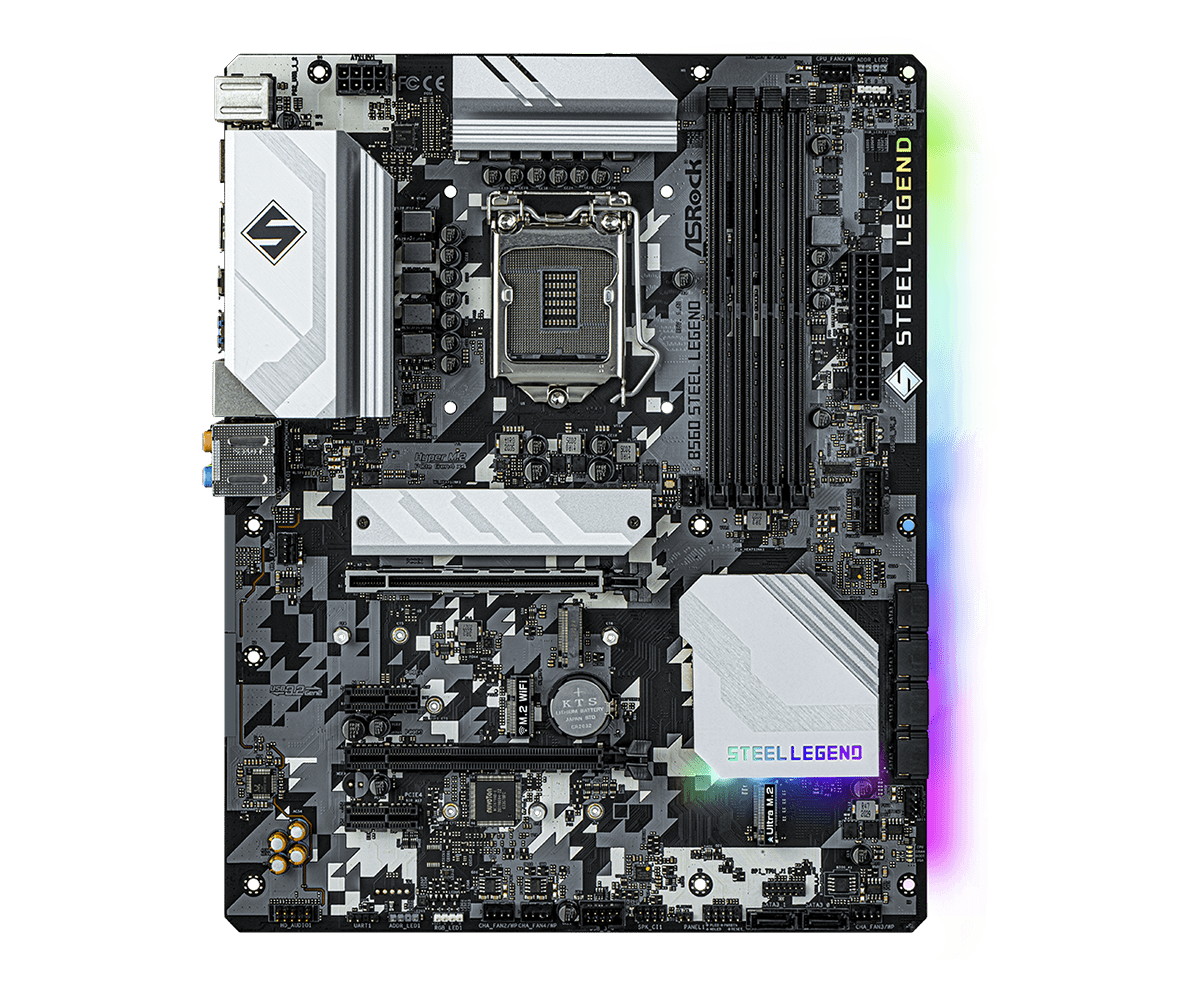

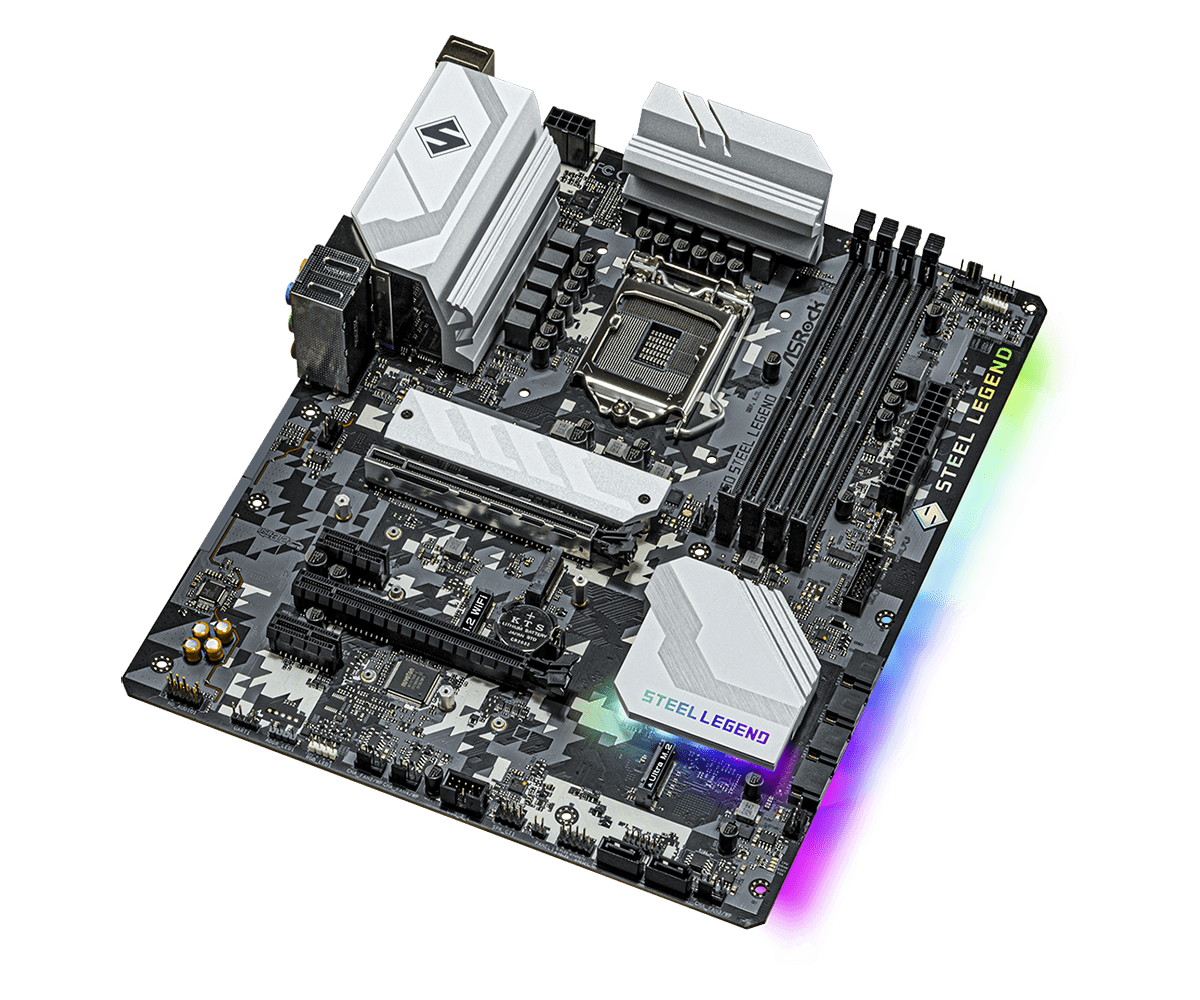

het Asrock B560 Steel Legend Moederbord is gebasseerd op de Intel B560 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram, verder beschikt het ASRock B560 Steel Legend moederbord over twee PCI Express 4.0 x16, twee PCI Express 3.0 x1 en twee Ultra M2 slots. Het Asrock B560 Steel Legend LGA1200 moederbord beschikt ook over HDMI, Displayport, USB 3.2 Gen1 Type-A Poorten en USB 2.0
Asrock B560 Steel Legend
Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie: 6 maanden
EAN: 4710483933745
Fabrikantcode:90-MXBFD0-A0UAYZ, B560 STEEL LEGEND
Drivers voor de Asrock B560 Steel Legend
Processoren die door worden ondersteund door de Asrock B560 Steel Legend
Pakketinhoud
- Asrock B560 Steel Legend moederbord
- IO-Shield
- Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Unieke Eigenschappen
ASRock USB 3.2 Gen2
– ASRock Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
– ASRock USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– XXL aluminiumlegering koellichaam
– Premium 60A Power Choke
– 50A Dr.MOS
– Nichicon 12K Black Caps (100% in Japan gemaakte hoogwaardige geleidende polymeercondensatoren)
– Matte zwarte PCB
– High Density Glass Fabric PCB
2.5G LAN
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (voor alle USB-, audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e Gen Intel® Core™ Processors en 11e Gen Intel® Core™ Processors (LGA1200)
– Digi Power-ontwerp
– 10-fasen voedingsontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0-technologie
Chipset
– Intel® B560
Geheugen
– Dual-channel DDR4-geheugentechnologie
– 4 x DDR4 DIMM-sloten
– 11e Gen Intel® Core™ Processors ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4800+(OC)*
– 10e Gen Intel® Core™ Processors ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4666+(OC)*
– Ondersteunt ECC UDIMM-geheugenmodules (werken in non-ECC-modus)
– Maximale systeemgeheugencapaciteit: 128GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ gouden contacten in DIMM-sloten
*11e Gen Intel® Core™ (i9/i7/i5) ondersteunt DDR4 3200 native; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
10e Gen Intel® Core™ (i9/i7) ondersteunt DDR4 2933 native; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
**Door beperkingen van het besturingssysteem kan de werkelijke geheugenhoeveelheid onder Windows® 32-bit minder dan 4GB zijn vanwege reservering voor systeemgebruik. Voor Windows® 64-bit OS met een 64-bit CPU geldt deze beperking niet.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0-conforme wake-up events
– SMBIOS 2.7-ondersteuning
– Multi-aanpassing van CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO, VCCIO 1 2, VPPM, VCCIN AUX, VCCST spanningen
Grafisch
– 11e Gen Intel® Core™ Processors ondersteunen Intel® Xe Graphics-architectuur (Gen 12). 10e Gen Intel® Core™ Processors ondersteunen Gen 9 Graphics
– Dubbele grafische uitgang: ondersteuning voor HDMI- en DisplayPort 1.4-poorten via onafhankelijke display-controllers
– Ondersteunt HDMI 2.0 met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e Gen Intel® Core™ Processors
– Ondersteunt HDMI 1.4 met maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e Gen Intel® Core™ Processors
– Ondersteunt DisplayPort 1.4 met maximale resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) via HDMI 2.0-poort (compliant HDMI-monitor vereist)
– Ondersteunt HDCP 2.2 via DisplayPort- en HDMI-poorten (HDCP 2.3-ready met 11e Gen Intel® Core™ Processors)
*Intel® UHD Graphics ingebouwde weergave en VGA-uitgangen worden alleen ondersteund met processors met geïntegreerde GPU. Grafische specificaties kunnen variëren per CPU-type.
Audio
– 7.1-kanaals HD-audio (Realtek ALC897 Audio Codec)
– Ondersteunt overspanningsbeveiliging
– Gouden audio-aansluitingen
– 15μ gouden audio-connector
– Nahimic-audio
LAN
– 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
– Dragon RTL8125BG
– Ondersteunt Dragon 2.5G LAN-software
– Smart Auto Adjust Bandwidth Control
– Visuele, gebruiksvriendelijke interface
– Visuele netwerkgebruikstatistieken
– Geoptimaliseerde standaardinstellingen voor Game-, Browser- en Streaming-modi
– Gebruikersaanpasbare prioriteitsregeling
– Ondersteunt Wake-On-LAN (WOL)
– Ondersteunt Lightning/ESD-bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssleuven
11th Gen Intel® Core™ Processors
– 2 x PCI Express x16-sloten (PCIE1/PCIE3: single op Gen4x16 (PCIE1); dual op Gen4x16 (PCIE1) / Gen3x2 (PCIE3))*
10th Gen Intel® Core™ Processors
– 2 x PCI Express x16-sloten (PCIE1/PCIE3: single op Gen3x16 (PCIE1); dual op Gen3x16 (PCIE1) / Gen3x2 (PCIE3))*
– 2 x PCI Express 3.0 x1-sloten
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module en Intel® CNVi (geïntegreerde WiFi/BT)
– 15μ gouden contacten in VGA PCIe-sleuf (PCIE1)
*Ondersteunt NVMe SSD’s als opstartschijven
Opslag
– 6 x SATA3 6.0 Gb/s-connectoren, ondersteunt Intel® Rapid Storage Technology, NCQ, AHCI en Hot Plug*
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2260/2280 M.2 PCI Express-module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11th Gen Intel® Core™ processors)**
– 1 x M.2 Socket (M2_2), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s-module en M.2 PCI Express-module tot Gen3 x2 (16 Gb/s)**
– 1 x Ultra M.2 Socket (M2_3), ondersteunt M Key type 2260/2280/22110 M.2 PCI Express-module tot Gen3 x4 (32 Gb/s)**
*Als M2_2 bezet is door een SATA-type M.2-apparaat, wordt SATA3_1 uitgeschakeld.
**Ondersteunt Intel® Optane™ Technology (M2_3)
Ondersteunt NVMe SSD’s als opstartschijven
Ondersteunt ASRock U.2 Kit
Aansluitingen
– 1 x SPI TPM-header
– 1 x Chassis Intrusion- en speaker-header
– 2 x RGB LED-headers*
– 2 x Addressable LED-headers**
– 1 x CPU-fan connector (4-pin)***
– 1 x CPU/Water Pump-fan connector (4-pin) (Smart Fan Speed Control)****
– 5 x Chassis/Water Pump-fan connectors (4-pin) (Smart Fan Speed Control)*****
– 1 x 24-pins ATX-voedingsconnector (Hi-Density Power Connector)
– 1 x 8-pins 12V-voedingsconnector (Hi-Density Power Connector)
– 1 x Front Panel Audio-connector (15μ gouden audio-connector)
– 1 x USB 2.0-header (ondersteunt 2 USB 2.0-poorten) (ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen1-header (ondersteunt 2 USB 3.2 Gen1-poorten) (ondersteunt ESD-bescherming)
– 1 x Front Panel Type C USB 3.2 Gen2x2-header (20 Gb/s) (ondersteunt ESD-bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED-strip
**Ondersteunt in totaal tot 5V/3A, 15W LED-strip
***De CPU-fan connector ondersteunt maximaal 1A (12W) ventilatorvermogen.
****De CPU/Water Pump-fan ondersteunt maximaal 2A (24W) ventilatorvermogen voor waterkoeling.
*****De Chassis/Water Pump-fan ondersteunt maximaal 2A (24W) ventilatorvermogen voor waterkoeling.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP en CHA_FAN5/WP kunnen automatisch detecteren of een 3-pin of 4-pin ventilator is aangesloten.

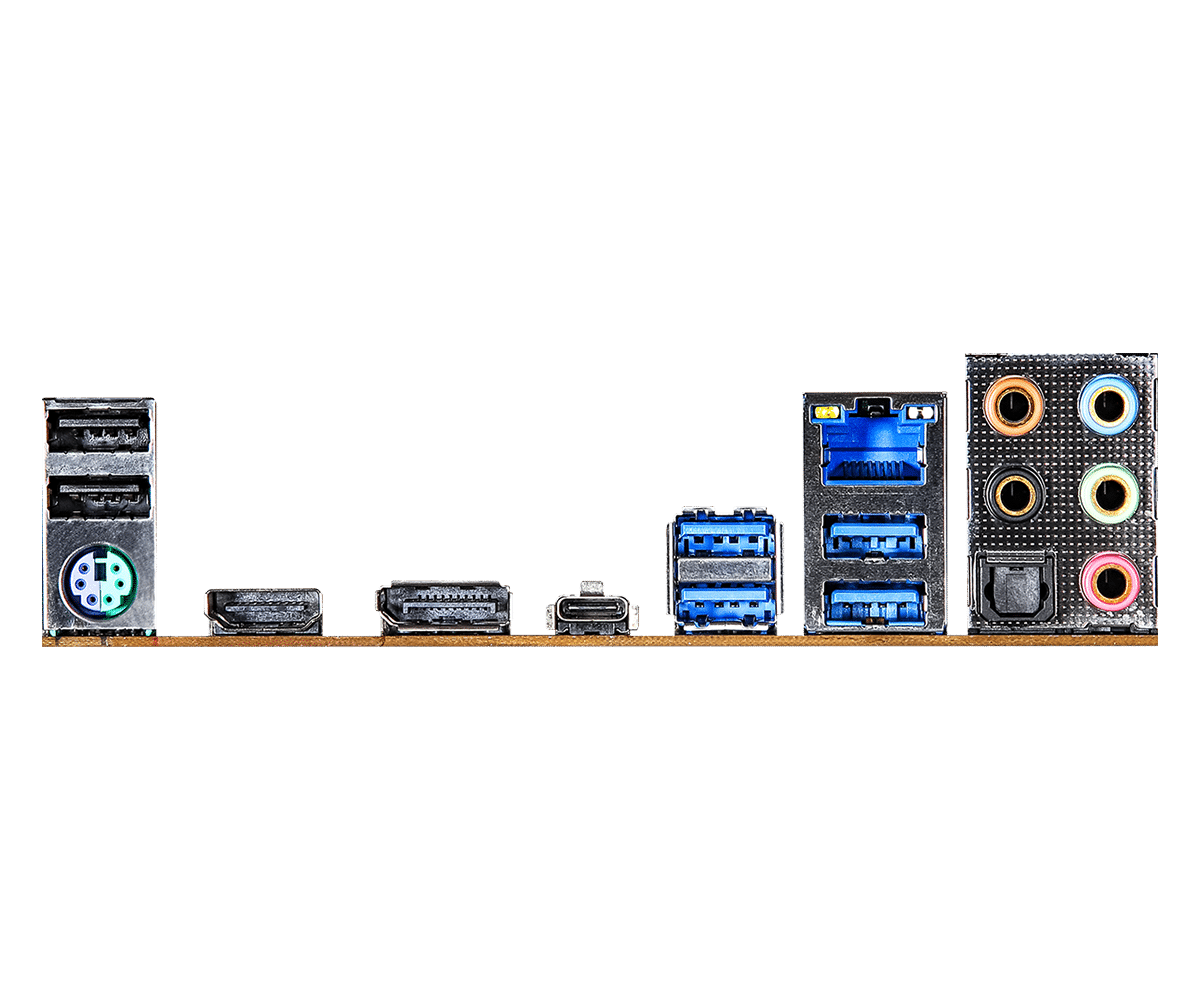

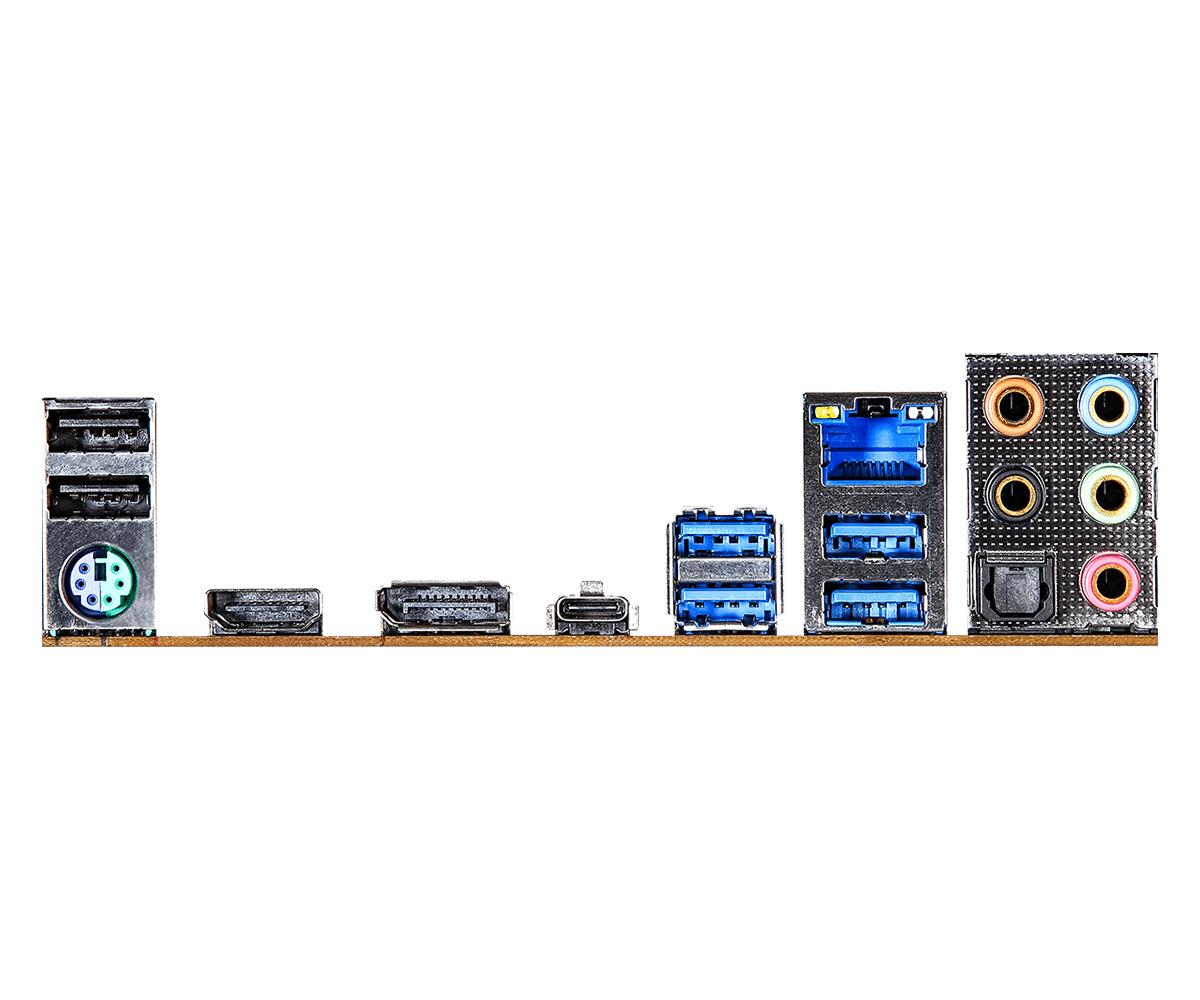

Achterpaneel I/O
– 3 x antenne-montagepunten
– 1 x PS/2 muis/toetsenbordpoort
– 1 x HDMI-poort
– 1 x DisplayPort 1.4
– 1 x optische SPDIF-uitgang
– 1 x USB 3.2 Gen2 Type-C-poort (10 Gb/s) (ReDriver) (ondersteunt ESD-bescherming)
– 4 x USB 3.2 Gen1-poorten (ASMedia ASM1074 hub) (ondersteunt ESD-bescherming)
– 2 x USB 2.0-poorten (ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN-poort met LED (ACT/LINK LED en SPEED LED)
– HD-audio-aansluitingen: Rear Speaker / Center / Bass / Line in / Front Speaker / Microphone (gouden audio-aansluitingen)
Software en UEFI
Software
– ASRock Motherboard Utility (A-Tuning)
– ASRock Dragon 2.5G LAN Software
– ASRock Polychrome SYNC*
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
*Deze utilities kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
– I/O-shield
Hardwaremonitor
– Fan-tachometer: CPU, CPU/Water Pump, Chassis/Water Pump-ventilatoren
– Quiet Fan (past automatisch chassis-ventilatorsnelheid aan op basis van CPU-temperatuur): CPU, CPU/Water Pump, Chassis/Water Pump-ventilatoren
– Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump-ventilatoren
– Kast-open detectie (CASE OPEN)
– Spanningsmonitoring: CPU Vcore, VCCIN AUX, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, +12V, +5V, +3.3V
Formaat
– ATX-formaat: 12.0 in x 9.6 in, 30.5 cm x 24.4 cm
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP ready (ErP/EuP-ready voeding vereist)
