Beschrijving
het Asrock B560M Pro4 Moederbord is een Micro-ATX moederbord gebasseerd op de Intel B560 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram, verder beschikt het ASRock B560 Pro4 moederbord over één PCI Express 4.0 x16, één PCI Express 3.0 x16, één PCI Express 3.0 x1 en twee M2 slots. Het Asrock B560 Pro4 LGA1200 moederbord beschikt ook over HDMI, Displayport, USB 3.2 Gen1 Type-A Poorten en USB 2.0

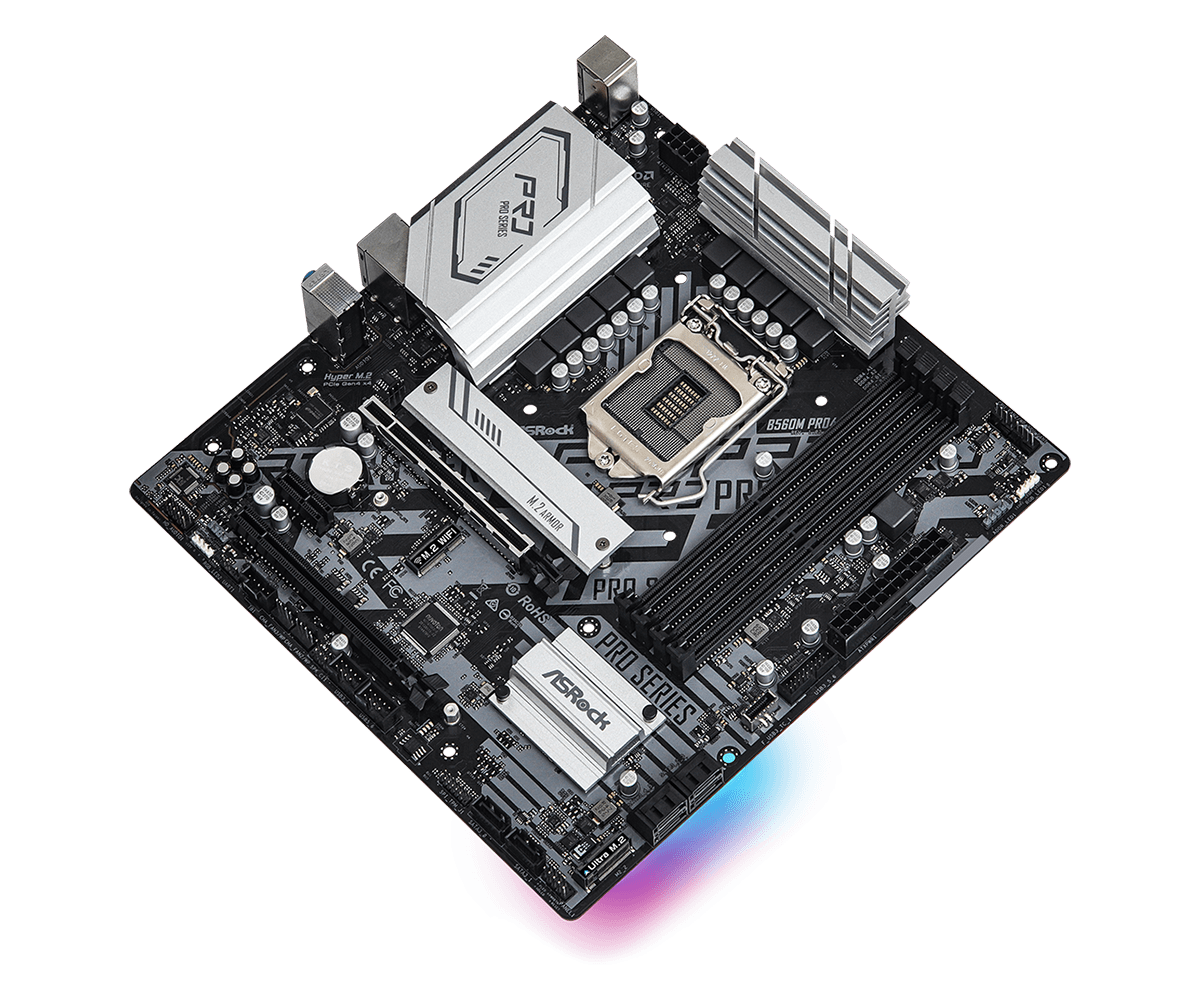

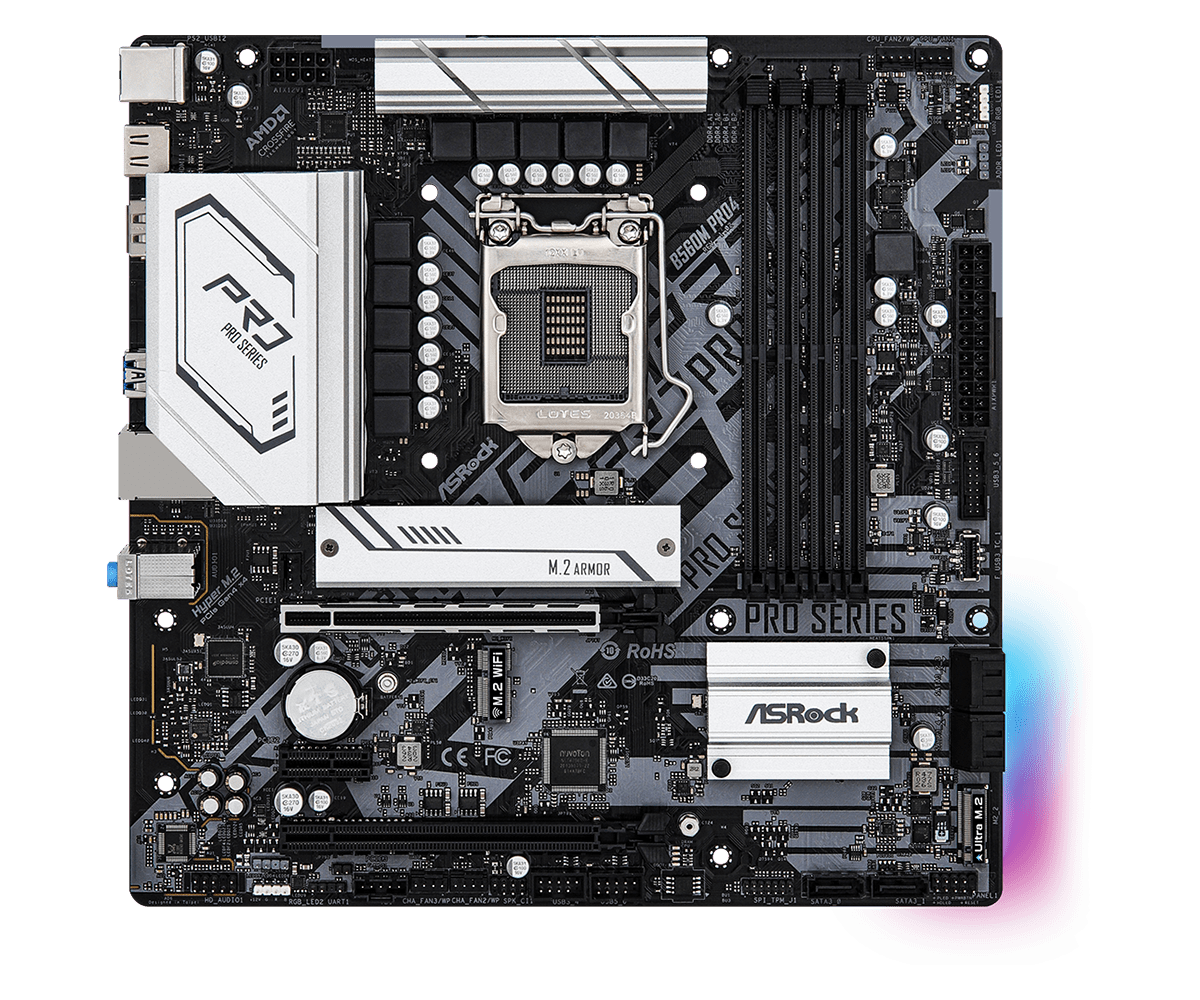

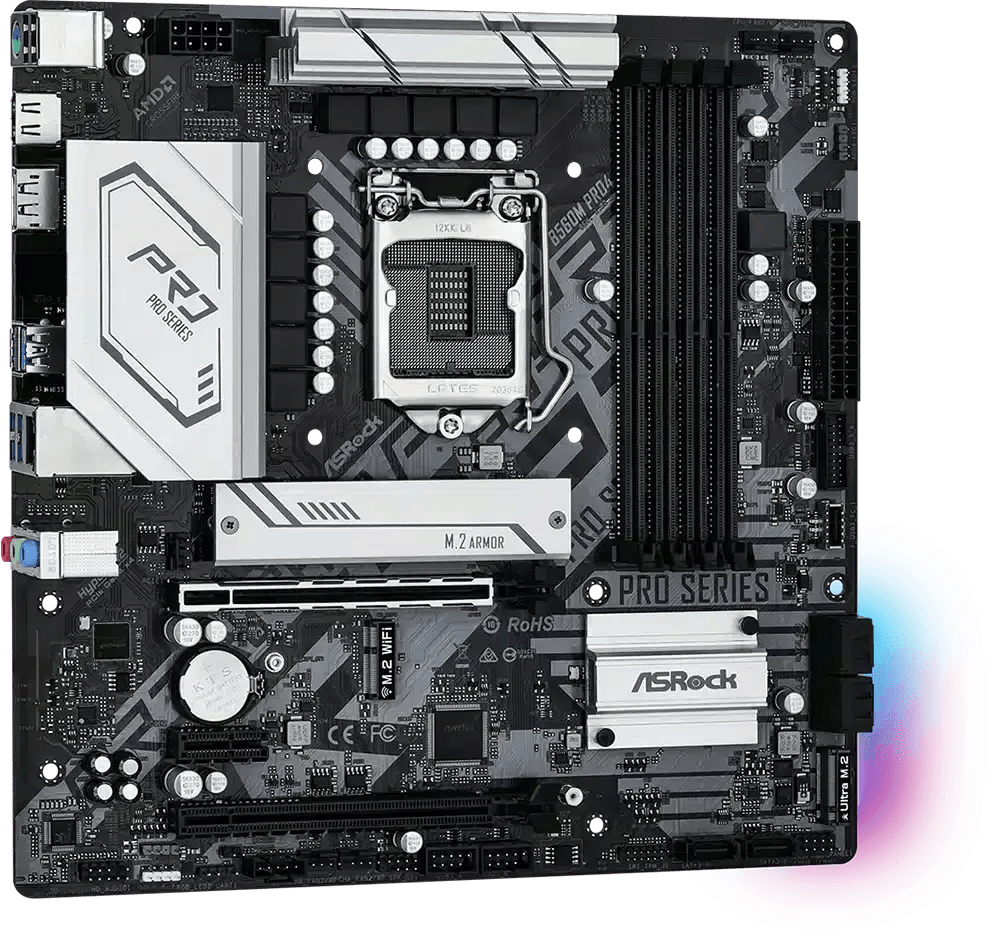

Asrock B560M Pro4
Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie: 6 maanden
EAN: 4710483933714
Fabrikantcode: 90-MXBEL0-A0UAYZ, B560M PRO4
Drivers voor de Asrock B560m Pro4
Processoren die door worden ondersteund door de Asrock B560m Pro4
Pakketinhoud
- Asrock B560m Pro4 moederbord
- IO-Shield
- Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Unieke Kenmerken
- ASRock Super Alloy
- Premium 50A Power Choke
- Sapphire Black PCB
- PCB van hoge dichtheid glasvezel
- ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers) Technologie
- ASRock Steel Slot
- ASRock Full Coverage M.2 Heatsink
- ASRock Hyper M.2 (PCIe Gen4x4)
- ASRock POST Status Checker (PSC)
- ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
- ASRock Live Update & APP Shop
CPU
- Ondersteunt 10th Gen Intel® Core™ Processors en 11th Gen Intel® Core™ Processors (LGA1200)
- Digi Power ontwerp
- 8 Power Phase ontwerp
- Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
Chipset
- Intel® B560
Geheugen
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- 11th Gen Intel® Core™ Processors ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4800+(OC)*
- 10th Gen Intel® Core™ Processors ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4600+(OC)*
- Ondersteunt ECC UDIMM geheugenmodules (werkt in non-ECC modus)
- Maximale capaciteit van systeemgeheugen: 128GB**
- Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11th Gen Intel® Core™ (i9/i7/i5) ondersteunt DDR4 3200 native; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
10th Gen Intel® Core™ (i9/i7) ondersteunt DDR4 2933 native; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
**Vanwege de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB vanwege de reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
- 128Mb AMI UEFI Legal BIOS met ondersteuning voor meertalige GUI
- ACPI 6.0 Compatibele wake up gebeurtenissen
- Ondersteunt SMBIOS 2.7
- CPU Core/Cache, GT, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO Multi-aanpassing
Grafische weergave
- 11th Gen Intel® Core™ Processors ondersteunen Intel® Xe Graphics Architecture (Gen 12). 10th Gen Intel® Core™ Processors ondersteunen Gen 9 Graphics
- Dubbele grafische uitvoer: ondersteunt HDMI en DisplayPort 1.4 poorten door onafhankelijke display controllers
- Ondersteunt HDMI 2.0 met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11th Gen Intel® Core™ Processors
- Ondersteunt HDMI 1.4 met maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10th Gen Intel® Core™ Processors
- Ondersteunt DisplayPort 1.4 met maximale resolutie tot 4K x 2K (4096×2304) @ 60Hz
- Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 Poort (Compliant HDMI monitor is vereist)
- Ondersteunt HDCP 2.2 met DisplayPort en HDMI Poorten (HDCP 2.3 klaar met 11th Gen Intel® Core™ Processors)
*Intel® UHD Graphics Ingebouwde Visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processoren die geïntegreerde GPU’s hebben. Grafische specificaties kunnen variëren tussen CPU-types.
Geluid
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Ondersteunt Surge Protection
- Nahimic Audio
LAN
- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Ondersteunt Wake-On-LAN
- Ondersteunt Lightning/ESD Protection
- Ondersteunt Energy Efficient Ethernet 802.3az
- Ondersteunt PXE
Slots
- 11th Gen Intel® Core™ Processors
- 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen4x16 (PCIE1); dual at Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*
- 10th Gen Intel® Core™ Processors
- 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen3x16 (PCIE1); dual at Gen3x16 (PCIE1) / Gen3x4 (PCIE3))*
- 1 x PCI Express 3.0 x1 Slot
- Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
- 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module en Intel® CNVi (Geïntegreerde WiFi/BT)
*Ondersteunt NVMe SSD als opstartschijven
Opslag
- 6 x SATA3 6.0 Gb/s Connectors, ondersteunt NCQ, AHCI en Hot Plug*
- 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2242/2260/2280 M.2 PCI Express-module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11th Gen Intel® Core™ processors) **
- 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express-module tot Gen3 x4 (32 Gb/s)**
*Als M2_2 bezet is door een SATA-type M.2 apparaat, zal SATA3_1 worden uitgeschakeld.
**Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Connector
- 1 x SPI TPM Header
- 1 x Chassis Intrusion and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Slimme Fan Snelheidsregeling)****
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Slimme Fan Snelheidsregeling)*****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ AIC Connector (5-pin) (Ondersteunt ASRock Thunderbolt™ 4 AIC Card)
- 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD Protection)
- 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen1 Header (Ondersteunt ESD Protection)
*Ondersteuning in totaal tot 12V/3A, 36W LED Strip
**Ondersteuning in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU ventilator van maximaal 1A (12W) ventilatorvermogen.
****De CPU/Water Pump Fan ondersteunt de waterkoeler ventilator van maximaal 2A (24W) ventilatorvermogen.
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler ventilator van maximaal 2A (24W) ventilatorvermogen.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP en CHA_FAN3/WP kunnen automatisch detecteren of er een 3-pin of 4-pin ventilator in gebruik is.

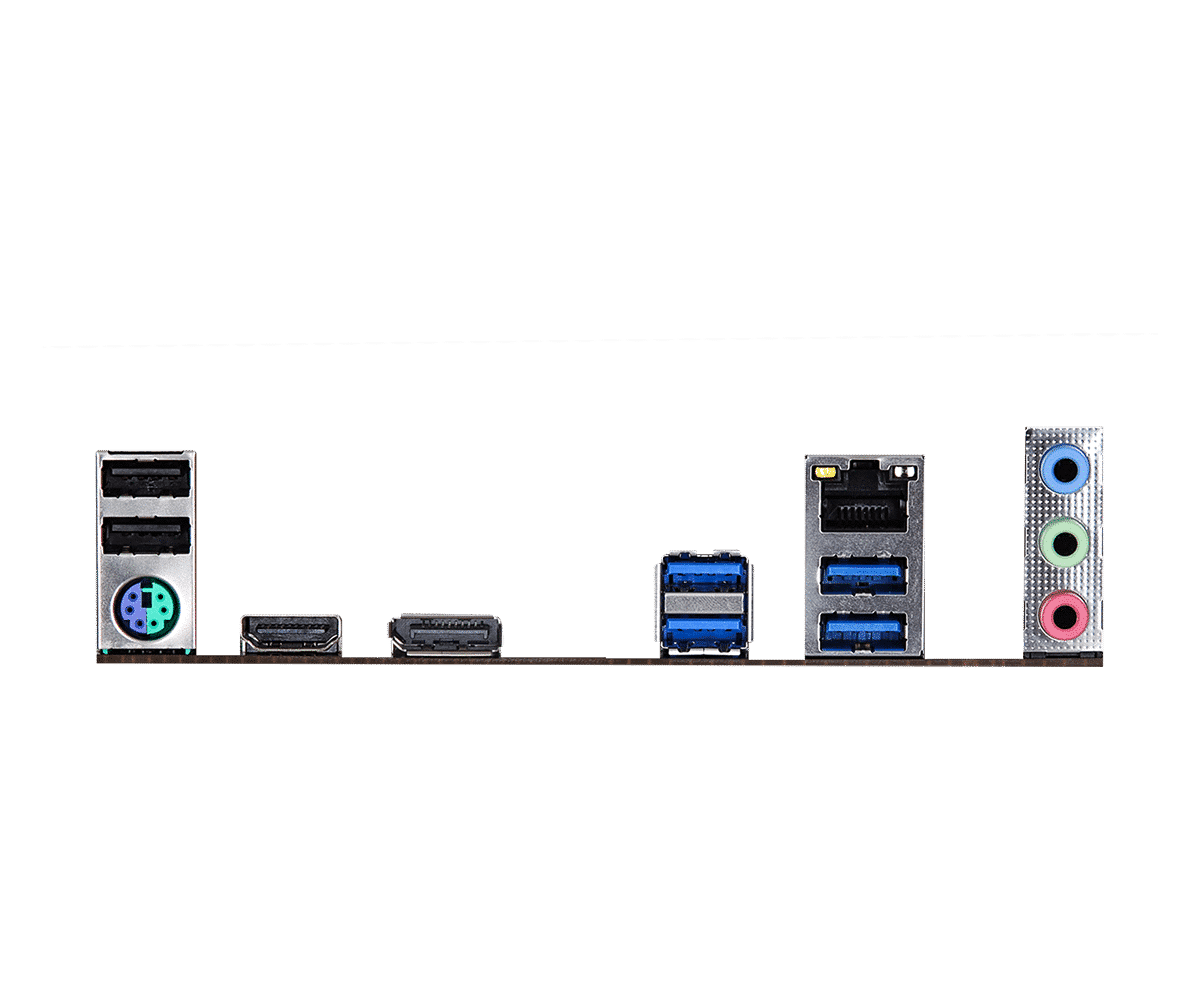

Achterpaneel I/O
- 3 x Antenne Montagepunten
- 1 x PS/2 Muis/Toetsenbord Poort
- 1 x HDMI Poort
- 1 x DisplayPort 1.4
- 4 x USB 3.2 Gen1 Poorten (Ondersteunt ESD Protection)
- 2 x USB 2.0 Poorten (Ondersteunt ESD Protection)
- 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash
*Deze hulpprogramma’s kunnen worden gedownload vanuit ASRock Live Update & APP Shop.
Accessoires
- I/O Shield
Hardware Monitor
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Stille ventilator (Automatische aanpassing van de chassisventilatorsnelheid op basis van CPU-temperatuur): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Multi-Speed Control ventilator: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- GEVAL OPEN detectie
- Spanningsmonitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO, CPU PLL Voltage
Formaat
- Micro ATX Formaat: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- Ontwerp met solide condensator
Besturingssysteem
- Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
- FCC, CE
- ErP/EuP klaar (ErP/EuP klaar voeding is vereist)
