Beschrijving

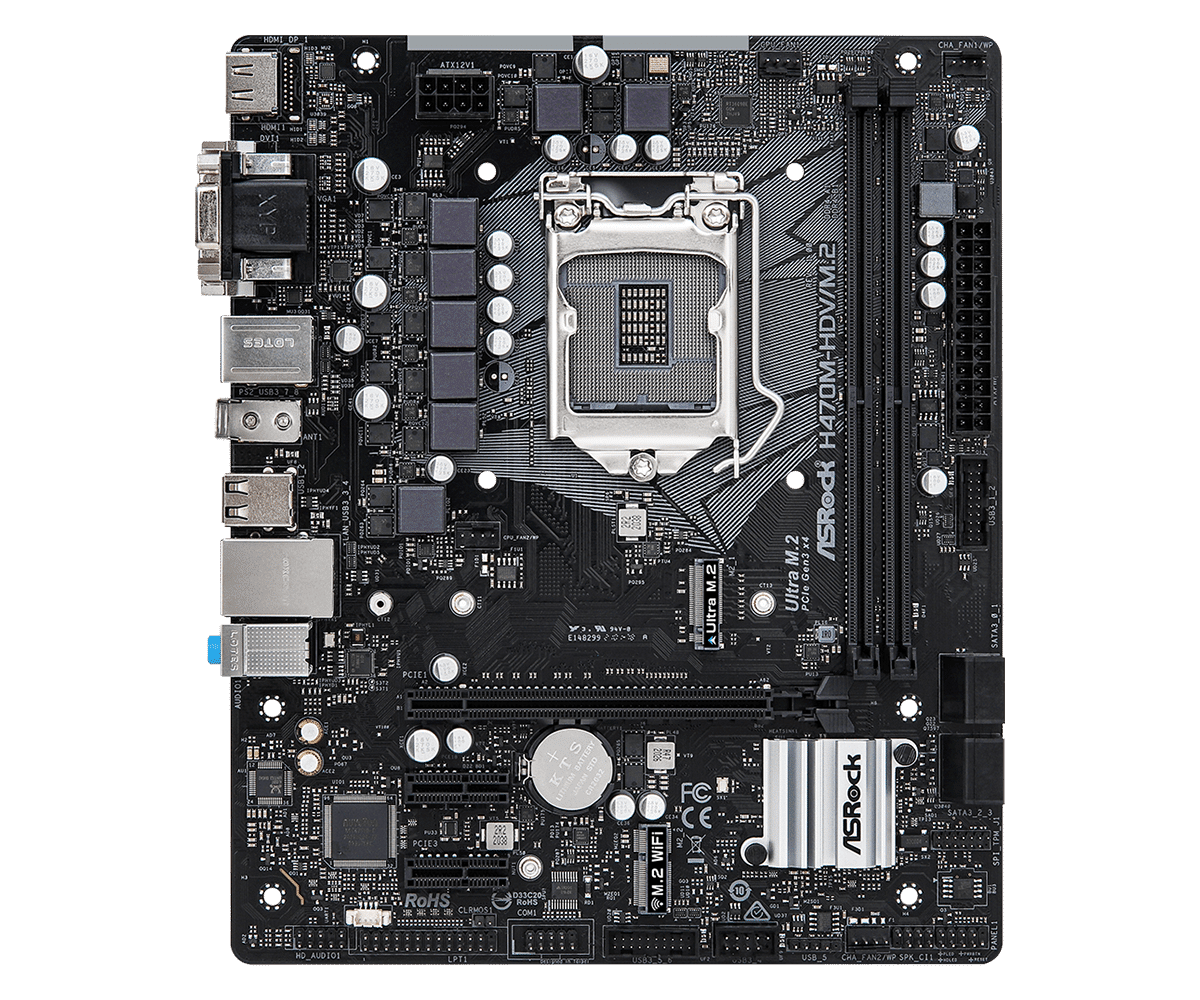

De ASRock H470M-HDV/M.2 is een betrouwbaar Micro-ATX moederbord voor Intel-processors van de 10e generatie. Het bord biedt uitgebreide connectiviteit met HDMI, DVI-D, D-sub (VGA), USB 3.2 Gen1, USB 2.0, SATA3 en een Gigabit LAN poort. Dankzij de ondersteuning voor DDR4-geheugen, een M.2 slot en meerdere uitbreidingsslots is dit moederbord ideaal voor zowel dagelijkse taken als lichte gaming en werkstations.
Asrock H470M-HDV/M.2
Product: Asrock H470M-HDV/M.2
Socket: LGA1200 (alleen geschikt voor 10th generatie processoren)
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4710483933950
SKU:90-MXBG80-A0UAYZ, H470M-HDV/M.2
Garantie: 6 maanden
Drivers voor de Asrock H470M-HDV/M.2
Processoren die door worden ondersteund door de Asrock H470M-HDV/M.2
pakketinhoud:
- Moederbord (Asrock H470M-HDV/M.2)
- IO-Shield (blikken achterplaatje)
- Geen handleiding
- Geen driver-cd
- Geen kabels
Unieke Eigenschap
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (voor alle USB-, Audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e generatie Intel® Core™ processoren (Socket 1200)
– Digi Power ontwerp
– 7-fase vermogensontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
Chipset
– Intel® H470
Geheugen
– Dual Channel DDR4 geheugen technologie
– 2 x DDR4 DIMM-slots
– Ondersteunt DDR4 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen*
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Maximale capaciteit systeemgeheugen: 64GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ goudcontacten in DIMM-slots
*Core™ (i9/i7) ondersteunt DDR4 tot 2933; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 tot 2666.
**Door beperkingen van het besturingssysteem kan de feitelijke geheugengrootte minder zijn dan 4GB bij Windows® 32-bit (gereserveerd voor systeemgebruik). Voor Windows® 64-bit met een 64-bit CPU geldt deze beperking niet.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 compatibele wake-up events
– SMBIOS 2.7 ondersteuning
– CPU Core/Cache, GT, DRAM, VPPM, PCH 1.05V, VCCST, VCCSA Voltage Multi-aanpassing
Grafisch
– Hardwareversnelde codecs: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
– Graphics, Media & Compute: Microsoft DirectX 12, OpenGL 4.5, Intel® Built-In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1
– Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Intel® SGX Content Protection, UHD Blu-ray Disc
– Drie grafische uitvoeropties: D-Sub, DVI-D en HDMI
– Ondersteunt Triple Monitor
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Ondersteunt DVI-D met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) via HDMI 1.4-poort (compatibel HDMI-scherm vereist)
– Ondersteunt HDCP 2.3 via DVI-D en HDMI 1.4-poorten
– Ondersteunt 4K Ultra HD (UHD) weergave via HDMI 1.4-poort
*Intel® UHD Graphics Built-in Visuals en VGA-uitgangen worden alleen ondersteund bij processoren met geïntegreerde GPU.
**VP9 10bit en VC-1 alleen decode. VP8 en VP9 encode worden niet ondersteund door Windows® OS.
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Ondersteunt overspanningsbeveiliging
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt bliksem-/ESD-beveiliging
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssleuven
– 1 x PCI Express 3.0 x16 slot*
– 2 x PCI Express 3.0 x1 slots
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module
*Ondersteunt NVMe SSD als opstartschijf
Opslag
– 4 x SATA3 6.0 Gb/s connectoren, ondersteunt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 17), NCQ, AHCI en Hot Plug
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)*
*Ondersteunt Intel® Optane™ Technology
Ondersteunt NVMe SSD als opstartschijf
Ondersteunt ASRock U.2 Kit
Connectoren
– 1 x Printpoort header
– 1 x COM-poort header
– 1 x SPI TPM-header
– 1 x Chassis inbraak- en speaker-header
– 1 x CPU ventilator connector (4-pin)*
– 1 x CPU/Waterpomp ventilator connector (4-pin) (Smart Fan Speed Control)**
– 2 x Chassis/Waterpomp ventilator connectoren (4-pin) (Smart Fan Speed Control)***
– 1 x 24-pin ATX power connector
– 1 x 8-pin 12V power connector
– 1 x Front panel audio connector
– 2 x USB 2.0 headers (ondersteunt 3 USB 2.0 poorten) (met ESD bescherming)
– 2 x USB 3.2 Gen1 headers (ondersteunt 4 USB 3.2 Gen1 poorten) (met ESD bescherming)
*CPU ventilator connector ondersteunt maximaal 1A (12W).
**CPU/Waterpomp ventilator ondersteunt maximaal 2A (24W).
***Chassis/Waterpomp ventilator ondersteunt maximaal 2A (24W).
CPU_FAN2/WP, CHA_FAN1/WP en CHA_FAN2/WP kunnen automatisch detecteren of er een 3-pin of 4-pin ventilator wordt gebruikt.

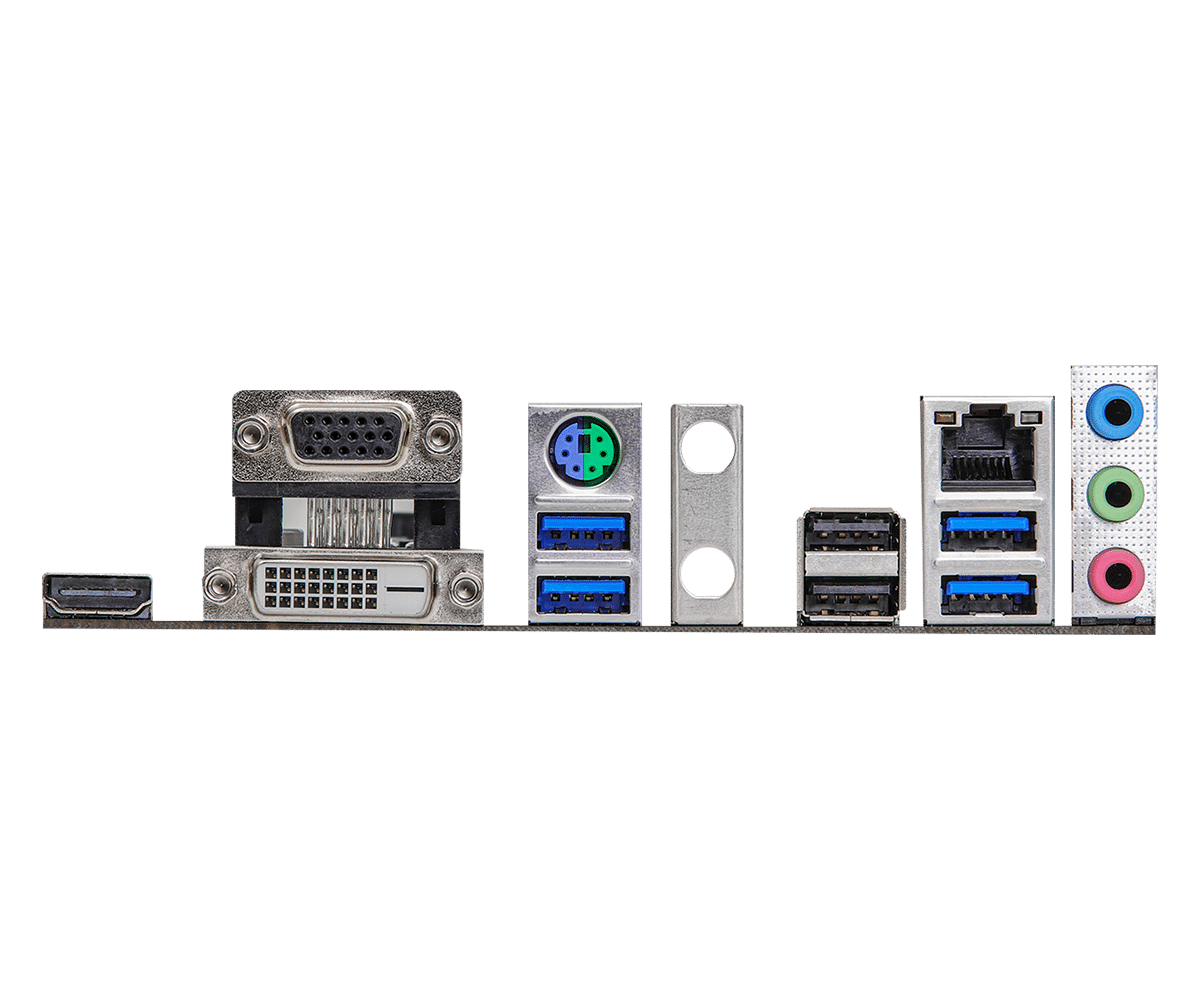

Achterpaneel I/O
– 1 x Antennebeugel
– 1 x PS/2 muis/toetsenbordpoort
– 1 x D-Sub poort
– 1 x DVI-D poort
– 1 x HDMI poort
– 2 x USB 2.0 poorten (met ESD bescherming)
– 4 x USB 3.2 Gen1 poorten (met ESD bescherming)
– 1 x RJ-45 LAN-poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio jacks: Line-in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Moederbord Utility (A-Tuning)
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– Ventilatortachometer: CPU, CPU/Waterpomp, Chassis/Waterpomp ventilatoren
– Quiet Fan (Automatische aanpassing ventilatorsnelheid op CPU-temperatuur): CPU, CPU/Waterpomp, Chassis/Waterpomp ventilatoren
– Ventilator multi-snelheidsregeling: CPU, CPU/Waterpomp, Chassis/Waterpomp ventilatoren
– CASE OPEN detectie
– Spanningsbewaking: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH, VCCSA, VCCST
Formaat
– Micro ATX Form Factor: 8.9-in x 7.4-in, 22.6 cm x 18.8 cm
– Solid Capacitor design
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP ready (ErP/EuP geschikte voeding vereist)
