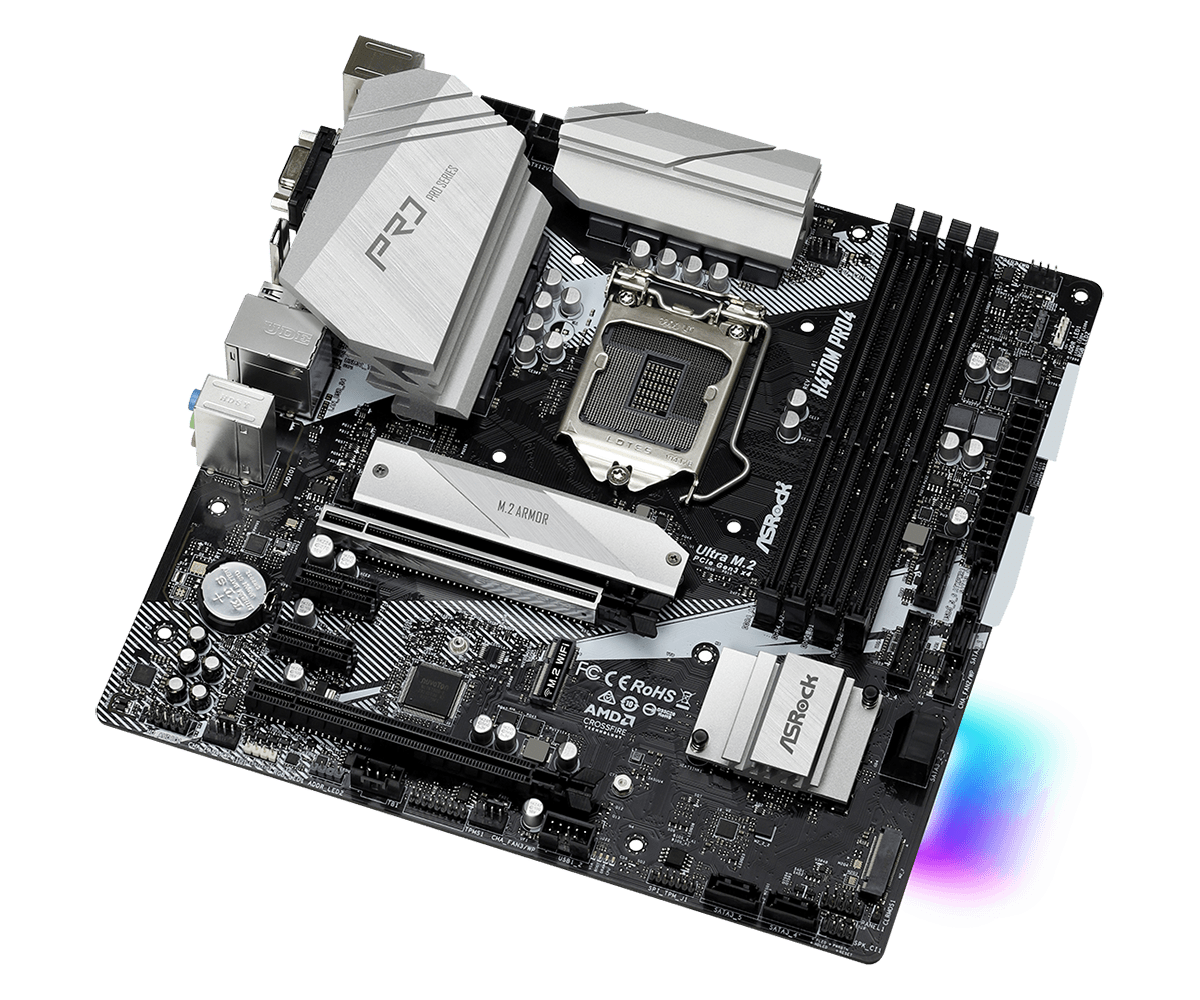

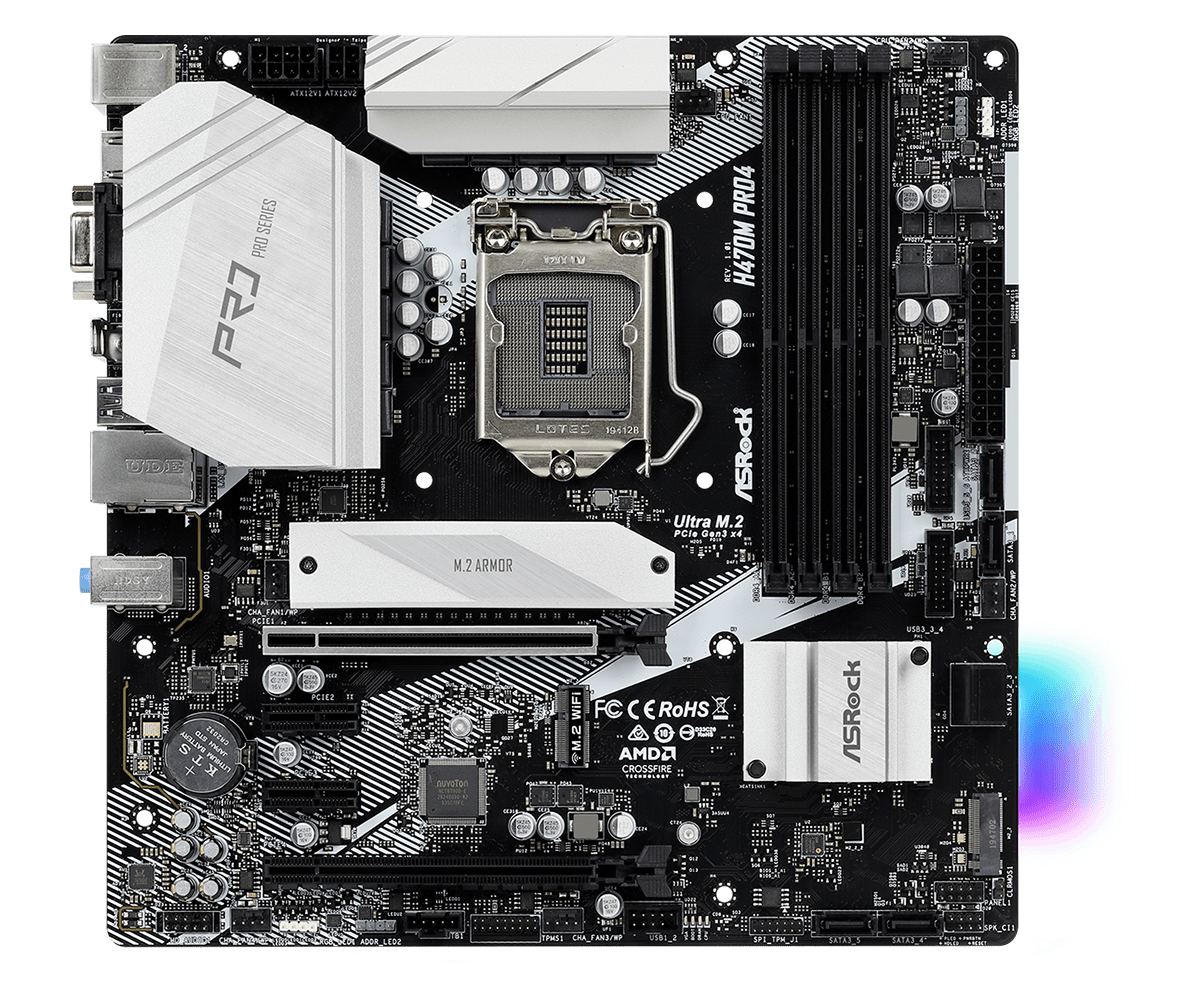

Asrock H470M Pro4 LGA1200

De ASRock H470M Pro4 is een krachtig micro-ATX moederbord, ontworpen voor de 10e generatie Intel® Core™ processoren. Het biedt uitstekende prestaties, uitgebreide connectiviteitsopties en geavanceerde functies zoals USB 3.2 Gen2, 2.5G LAN, en ondersteuning voor NVMe SSD’s. Dit moederbord is ideaal voor gebruikers die op zoek zijn naar een betrouwbare en efficiënte oplossing voor hun gaming- of productiviteitssysteem.

---

Product:Asrock H470M Pro4
Socket: LGA1200 (alleen geschikt voor 10th generatie processoren)
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4710483931208
SKU: 90-MXBCF0-A0UAYZ, H470M Pro4
Garantie: 6 maanden

---

Drivers voor de AsrockH470M Pro4
Processoren die door worden ondersteund door de Asrock H470M Pro4

---

pakketinhoud:
– Moederbord (Asrock H470M Pro4)
– IO-Shield (blikken achterplaatje)
– Geen handleiding
– Geen driver-cd
– Geen kabels

---

Unieke Kenmerken

ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– High-Density Glass Fabric PCB
ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers) Technologie
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop

---

CPU

– Ondersteunt 10e Gen Intel® Core™ Processoren (Socket 1200)
– Digi Power ontwerp
– 9 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie

---

Chipset

– Intel® H470

---

Geheugen

– Dual Channel DDR4 Geheugen Technologie
– 4 x DDR4 DIMM Slots
– Ondersteunt DDR4 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen*
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 128GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gouden Contacten in DIMM Slots

*Raadpleeg de Geheugen Ondersteuningslijst op de website van ASRock voor meer informatie.
Core™ (i9/i7) ondersteunt DDR4 tot 2933; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 tot 2666.

**Vanwege de beperkingen van het besturingssysteem kan de daadwerkelijke geheugengrootte minder zijn dan 4GB voor reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met een 64-bit CPU, is er geen dergelijke beperking.

---

BIOS

– 128Mb AMI UEFI Legale BIOS met meertalige GUI ondersteuning
– ACPI 6.0 Compatibele wake-up gebeurtenissen
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, GT, DRAM, VPPM, PCH, VCCSA, VCCSFR Spanning Multi-aanpassing

---

Grafisch

– Hardware Versnelde Codecs: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
– Grafisch, Media & Berekeningen: Microsoft® DirectX 12, OpenGL 4.5, Intel® Ingebouwde Visuals, Intel® Quick Sync Video, Hybride / Wisselbare Grafieken, OpenCL 2.1
– Weergave & Inhoud Beveiliging: Rec. 2020 (Brede Kleurengamma), Microsoft® PlayReady 3.0, Intel® SGX Inhoudsbescherming, UHD/HDR Blu-ray Disc
– Drie grafische uitvoeropties: D-Sub, HDMI, en DisplayPort 1.4
– Ondersteunt Triple Monitor
– Ondersteunt HDMI 1.4 met maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Ondersteunt DisplayPort 1.4 met maximale resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt D-Sub met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC, en HBR (High Bit Rate Audio) met HDMI 1.4 Poort (Compatibele HDMI-monitor vereist)
– Ondersteunt HDCP 2.3 met HDMI 1.4 en DisplayPort 1.4 Poorten
– Ondersteunt 4K Ultra HD (UHD) weergave met HDMI 1.4 en DisplayPort 1.4 Poorten

*Intel® UHD Graphics Ingebouwde Visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die een geïntegreerde GPU hebben.

**VP9 10bit en VC-1 zijn alleen voor decodering.
VP8 en VP9 codering wordt niet ondersteund door Windows® OS.

---

Audio

– 7.1 CH HD Audio met Inhoudsbescherming (Realtek ALC1200 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Stroomstootbescherming
– PCB Isolatiebeveiliging
– Individuele PCB-lagen voor R/L Audio Kanaal
– Nahimic Audio

---

LAN

– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem-/ESD-bescherming
– Ondersteunt Energiezuinige Ethernet 802.3az
– Ondersteunt PXE

---

Uitbereidingssleuven

– 2 x PCI Express 3.0 x16 Slots (PCIE1/PCIE4: enkele op x16 (PCIE1); dual op x16 (PCIE1) / x4 (PCIE4))*
– 2 x PCI Express 3.0 x1 Slots
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi module en Intel® CNVi (Geïntegreerde WiFi/BT)

*Ondersteunt NVMe SSD’s als opstartschijven

---

Opslag

– 6 x SATA3 6.0 Gb/s Aansluitingen, ondersteunt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technologie 17), NCQ, AHCI en Hot Plug*
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2280 M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
– 1 x M.2 Socket (M2_2), ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x2 (16 Gb/s)**

*Als M2_2 wordt bezet, wordt SATA3_1 uitgeschakeld.

**Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD’s als opstartschijven
Ondersteunt ASRock U.2 Kit

---

Aansluitingen

– 1 x SPI TPM Header
– 1 x Behuizing Intrusie- en Speaker Header
– 2 x RGB LED Headers*
– 2 x Adresbare LED Headers**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Slimme Fan Snelheidsregeling)****
– 4 x Behuizing/Water Pump Fan Aansluitingen (4-pin) (Slimme Fan Snelheidsregeling)*****
– 1 x 24-pin ATX Power Connector
– 1 x 8 pin 12V Power Connector
– 1 x 4 pin 12V Power Connector
– 1 x Front Panel Audio Connector
– 1 x Thunderbolt™ AIC Connector (5-pin) (Alleen ondersteunt ASRock Thunderbolt™ 3 AIC R2.0 Kaart)
– 1 x USB 2.0 Header (Ondersteunt 2 USB 2.0 poorten) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 Headers (Ondersteunt 4 USB 3.2 Gen1 poorten) (Ondersteunt ESD-bescherming)

*Ondersteunt in totaal tot 12V/3A, 36W LED Strip

**Ondersteunt in totaal tot 5V/3A, 15W LED Strip

***De CPU Fan Connector ondersteunt de CPU fan met maximaal 1A (12W) fan vermogen.

****De CPU/Water Pump Fan ondersteunt de waterkoeler fan met maximaal 2A (24W) fan vermogen.

*****De Behuizing/Water Pump Fan ondersteunt de waterkoeler fan met maximaal 2A (24W) fan vermogen.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, en CHA_FAN4/WP kunnen automatisch detecteren of een 3-pin of 4-pin fan wordt gebruikt.

---

Achterpaneel I/O

– 1 x Antenne Bevestigingsbeugel
– 1 x PS/2 Muizen/Toetsenbord Poort
– 1 x D-Sub Poort
– 1 x HDMI Poort
– 1 x DisplayPort 1.4
– 2 x USB 2.0 Poorten (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen2 Type-A Poort (10 Gb/s) (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen2 Type-C Poort (10 Gb/s) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 Poorten (Ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Front Speaker / Microphone

---

Software en UEFI

Software
– ASRock Moederbord Utility (A-Tuning)
– ASRock Polychrome SYNC
– ASRock XFast LAN

UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer

*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.

---

Accessoires

– I/O Shield

---

Hardware Monitor

– Temperatuurdetectie: CPU, CPU/Waterpomp, Behuizing/Waterpomp Ventilatoren
– Fan Tachometer: CPU, CPU/Waterpomp, Behuizing/Waterpomp Ventilatoren
– Stille Ventilator (Automatisch de snelheid van de behuizingsventilator aanpassen op basis van de CPU-temperatuur): CPU, CPU/Waterpomp, Behuizing/Waterpomp Ventilatoren
– Ventilator Multi-Snelheidsregeling: CPU, CPU/Waterpomp, Behuizing/Waterpomp Ventilatoren
– CASE OPEN detectie
– Spanning monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.05V, VCCSA, VCCST, VCCIO

---

Formaat

– Micro ATX Formaat: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
– Ontwerp met Solid Capacitors

---

Besturingssysteem

– Microsoft® Windows® 10 64-bit / 11 64-bit

---

Certificeringen

– FCC, CE
– ErP/EuP gereed (ErP/EuP gereed voedingsapparaat is vereist)
