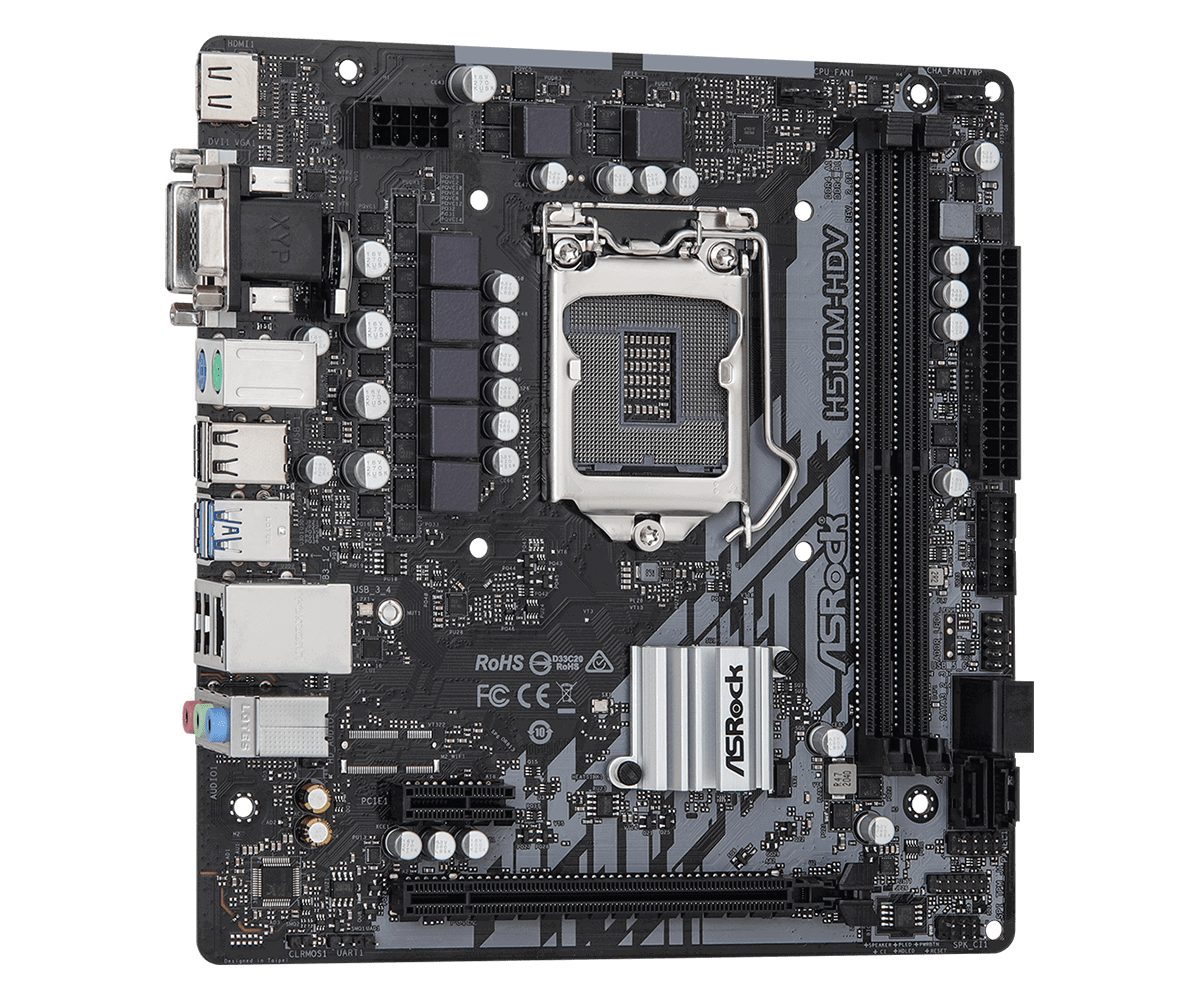

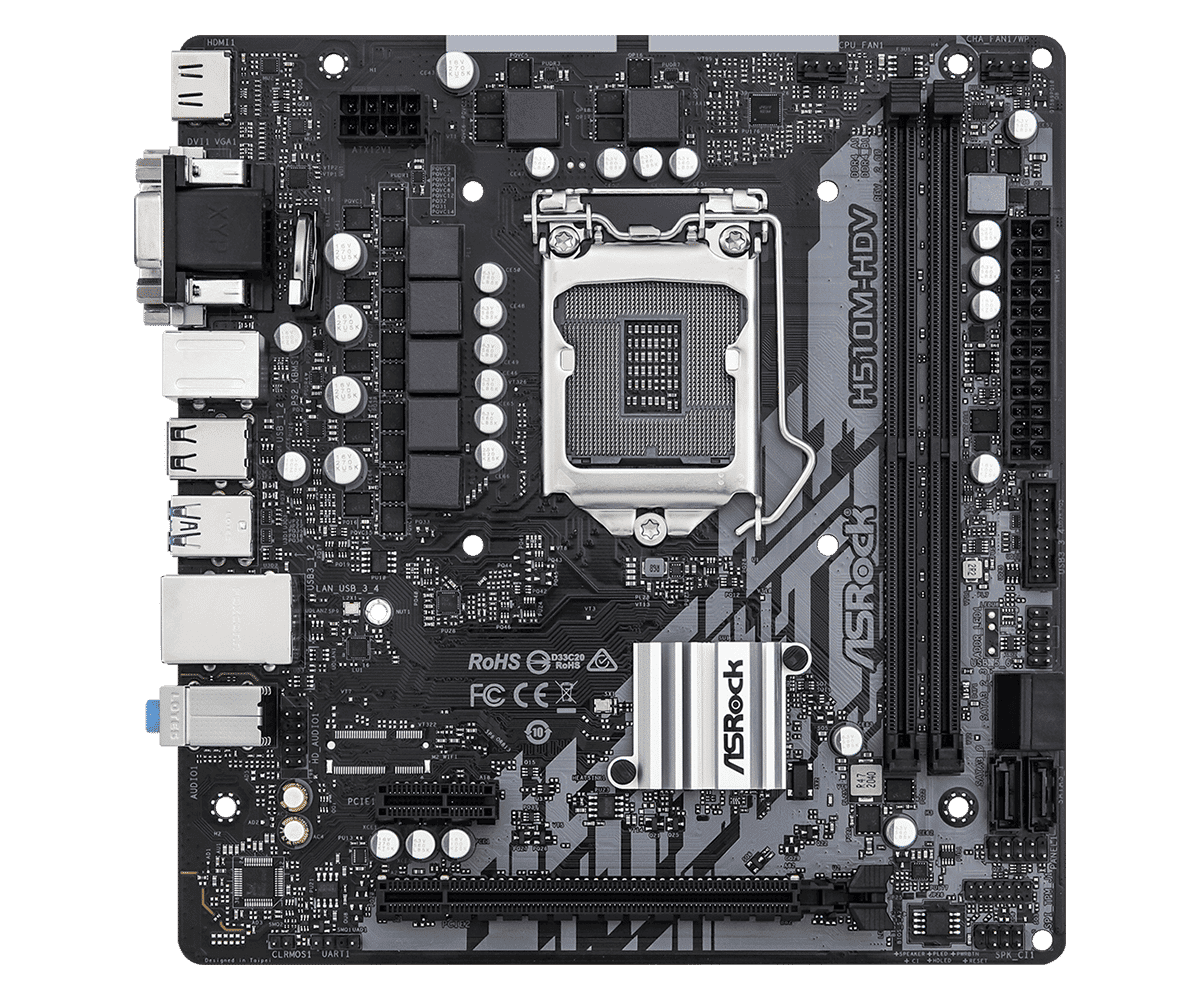

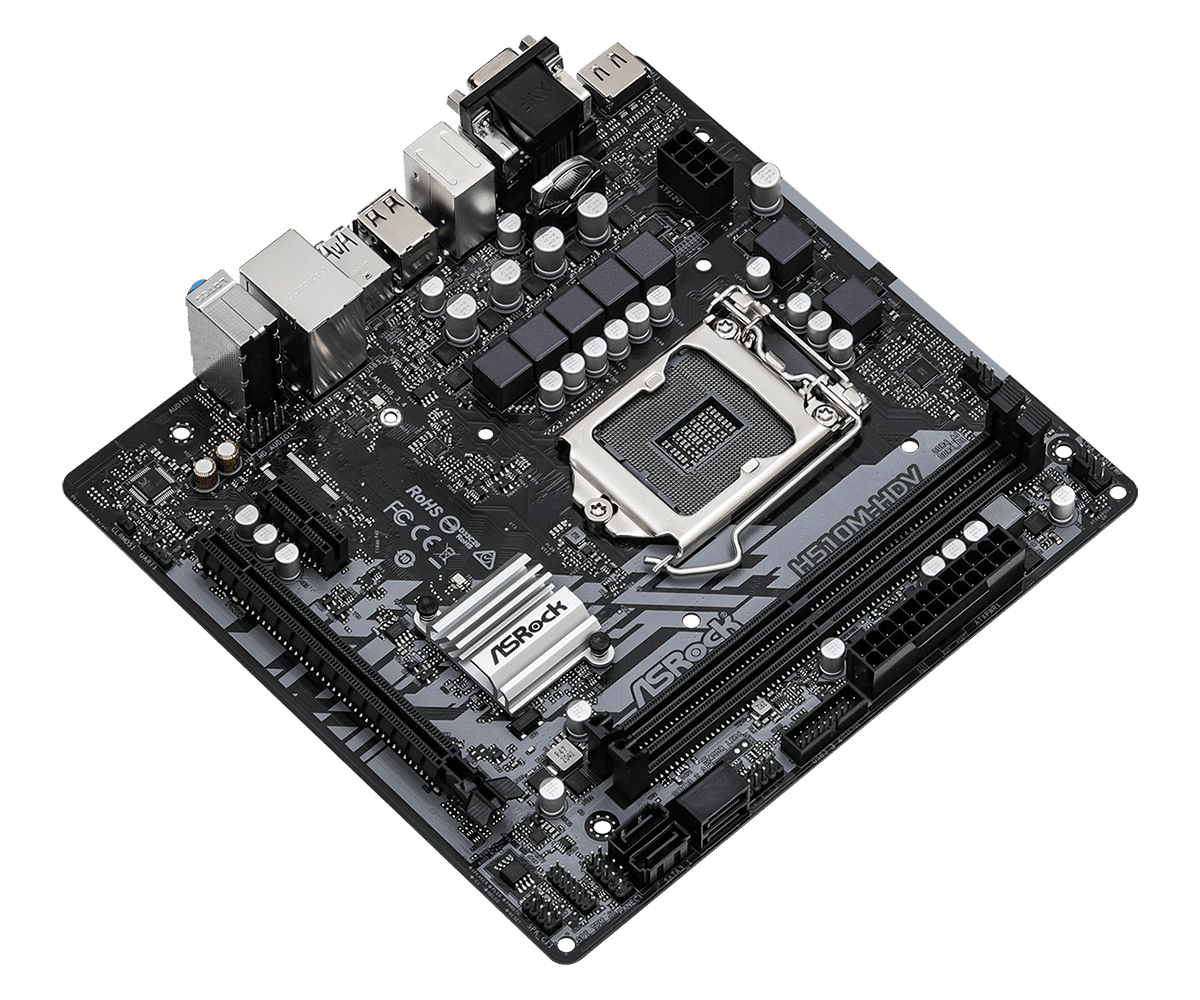

Asrock H510M-HDV R2.0 Socket 1200

Beschrijving

het Asrock H510M-HDV R2.0 Moederbord is een Micro-ATX moederbord gebasseerd op de Intel H510 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van dual-channel DDR4 geheugensloten met een maximale capaciteit van 64GB Ram, verder beschikt het ASRock H510M-DHV moederbord over één PCI Express 4.0 x16 en één PCI Express 3.0 x1 slot. Het Asrock H510M-HDV R2.0 LGA1200 moederbord beschikt ook over  HDMI, D-Sub (VGA), DVI-D, USB 3.2 Gen1 Type-A  en USB 2.0 Poorten

Asrock H510M-HDV R2.0

Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie: 6 maanden
EAN: 4710483935022
Fabrikantcode:90-MXBGS0-A0UAYZ

Drivers voor de Asrock H510M-HDV R2.0
Processoren die door worden ondersteund door de Asrock H510M-HDV R2.0

Pakketinhoud

• Asrock H510m-hdv R2.0 moederbord
• IO-Shield
• Geen handleiding, driver-cd of kabels inbegrepen

Specificaties

Unieke Eigenschappen

ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Full Spike Protection (voor alle USB, Audio, LAN-poorten)
ASRock Live Update & APP Shop

CPU

– Ondersteunt 10e Gen Intel® Core™ processoren en 11e Gen Intel® Core™ processoren (LGA1200)
– 5-fasen stroomontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie

Chipset

– Intel® H510

Geheugen

– Dual Channel DDR4 geheugentechnologie
– 2 x DDR4 DIMM-sloten
– Ondersteunt DDR4 3200 / 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, unbuffered geheugen*
– Ondersteunt ECC UDIMM-geheugenmodules (werkt in non-ECC modus)
– Maximale capaciteit systeemgeheugen: 64GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0

*11e Gen Intel® Core™ (i9/i7/i5) ondersteunt DDR4 3200 standaard; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 standaard.
10e Gen Intel® Core™ (i9/i7) ondersteunt DDR4 2933 standaard; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 standaard.

**Door beperkingen van het besturingssysteem kan de werkelijke geheugenruimte minder dan 4GB zijn voor reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU geldt deze beperking niet.

BIOS

– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 conforme wake-up events
– SMBIOS 2.7 ondersteuning
– CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO, CPU Standby, VCCIN AUX Voltage Multi-aanpassing

Grafisch

– 11e Gen Intel® Core™ processoren ondersteunen Intel® Xe Graphics Architectuur (Gen 12). 10e Gen Intel® Core™ processoren ondersteunen Gen 9 Graphics
– Drie grafische uitvoeropties: D-Sub, DVI-D en HDMI**
– Ondersteunt HDMI 2.0 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e Gen Intel® Core™ processoren
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e Gen Intel® Core™ processoren
– Ondersteunt DVI-D met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0-poort (compatibel HDMI-scherm vereist)
– Ondersteunt HDCP 2.2 met DVI-D en HDMI-poorten (HDCP 2.3 gereed met 11e Gen Intel® Core™ processoren)

*Intel® UHD Graphics ingebouwde visuals en VGA-uitgangen worden alleen ondersteund met processoren met geïntegreerde GPU.
Grafische specificaties kunnen variëren per CPU-type.

Audio

– 7.1 CH HD Audio (Realtek ALC887/897 Audio Codec)
– Ondersteunt overspanningsbeveiliging

LAN

– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– 1 x Realtek RTL8111H
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem-/ESD-bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE

Uitbereidingssleuven

11e Gen Intel® Core™ processoren
– 1 x PCI Express 4.0 x16 slot*
10e Gen Intel® Core™ processoren
– 1 x PCI Express 3.0 x16 slot*

– 1 x PCI Express 3.0 x1 slot

*Ondersteunt NVMe SSD als opstartschijven

Opslag

– 4 x SATA3 6.0 Gb/s connectors, ondersteunt Intel® Rapid Storage Technology 18, NCQ, AHCI en Hot Plug

Connector

– 1 x SPI TPM header
– 1 x Chassis Intrusion en Speaker header
– 1 x CPU fan connector (4-pin)
* De CPU fan connector ondersteunt een CPU-ventilator met maximaal 1A (12W) vermogen.
– 1 x Chassis/Waterpomp fan connector (4-pin) (Smart Fan Speed Control)
* De Chassis/Waterpomp fan ondersteunt een waterkoelventilator met maximaal 2A (24W) vermogen.
* CHA_FAN1/WP kan automatisch detecteren of een 3-pin of 4-pin ventilator wordt gebruikt.
– 1 x 24-pin ATX stroomconnector
– 1 x 8-pin 12V stroomconnector
– 1 x Front Panel audio connector
– 1 x USB 2.0 header (ondersteunt 2 USB 2.0 poorten) (ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen1 header (ondersteunt 2 USB 3.2 Gen1 poorten) (ondersteunt ESD-bescherming)

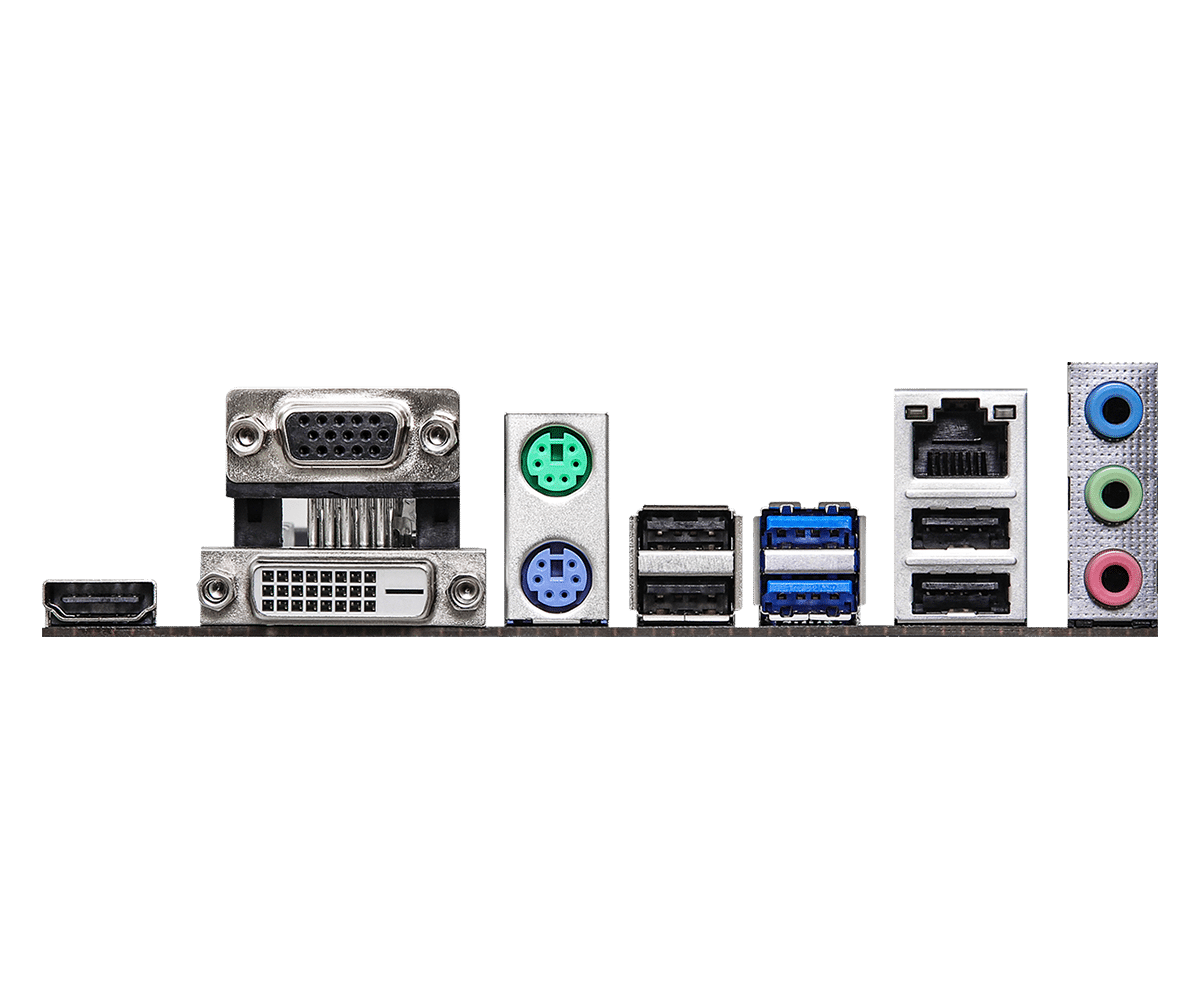

Achterpaneel I/O

– 1 x PS/2 toetsenbordpoort
– 1 x PS/2 muispoort
– 1 x D-Sub poort
– 1 x DVI-D poort
– 1 x HDMI poort
– 2 x USB 3.2 Gen1 poorten (ondersteunt ESD-bescherming)
– 4 x USB 2.0 poorten (ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN-poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio jacks: Lijn in / Voorluidspreker / Microfoon

Software en UEFI

Software
– ASRock Motherboard Utility (A-Tuning)
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash

*Deze hulpprogramma’s kunnen worden gedownload vanuit ASRock Live Update & APP Shop.

Accessoires

– I/O Shield

Hardware Monitor

– Fan Tachometer: CPU, Chassis/Waterpomp ventilatoren
– Quiet Fan (automatische aanpassing van chassisventilatorsnelheid op basis van CPU-temperatuur): CPU, Chassis/Waterpomp ventilatoren
– Fan Multi-Speed Control: CPU, Chassis/Waterpomp ventilatoren
– CASE OPEN detectie
– Spanningsmonitoring: CPU Vcore, +12V, +5V, +3.3V

Form Factor

– Micro ATX Form Factor: 7.76-in x 7.4-in, 19.7 cm x 18.8 cm
– Solid Capacitor ontwerp

OS

– Microsoft Windows® 10 64-bit / 11 64-bit

Certificeringen

– FCC, CE
– ErP/EuP klaar (ErP/EuP geschikte voeding is vereist)
