Beschrijving
het Asrock H510M-HDV Moederbord is een Micro-ATX moederbord gebasseerd op de Intel B510 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van dual-channel DDR4 geheugensloten met een maximale capaciteit van 64GB Ram, verder beschikt het ASRock H510M-DHV moederbord over Ć©Ć©n PCI Express 4.0 x16 en Ć©Ć©n PCI Express 3.0 x1 slot. Het Asrock H510M-HDV LGA1200 moederbord beschikt ook overĀ HDMI, D-Sub (VGA), DVI-D, USB 3.2 Gen1 Type-AĀ en USB 2.0 Poorten

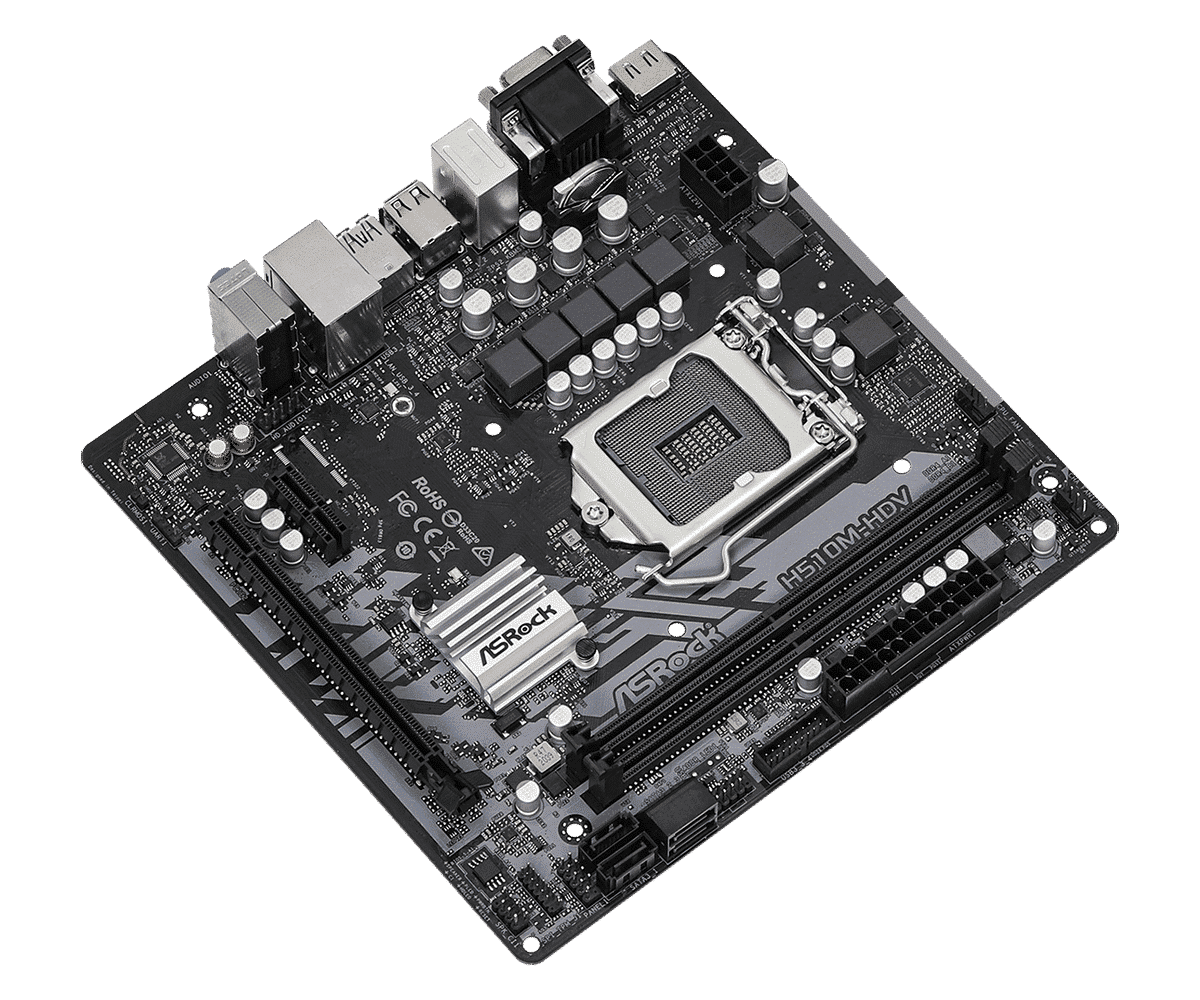

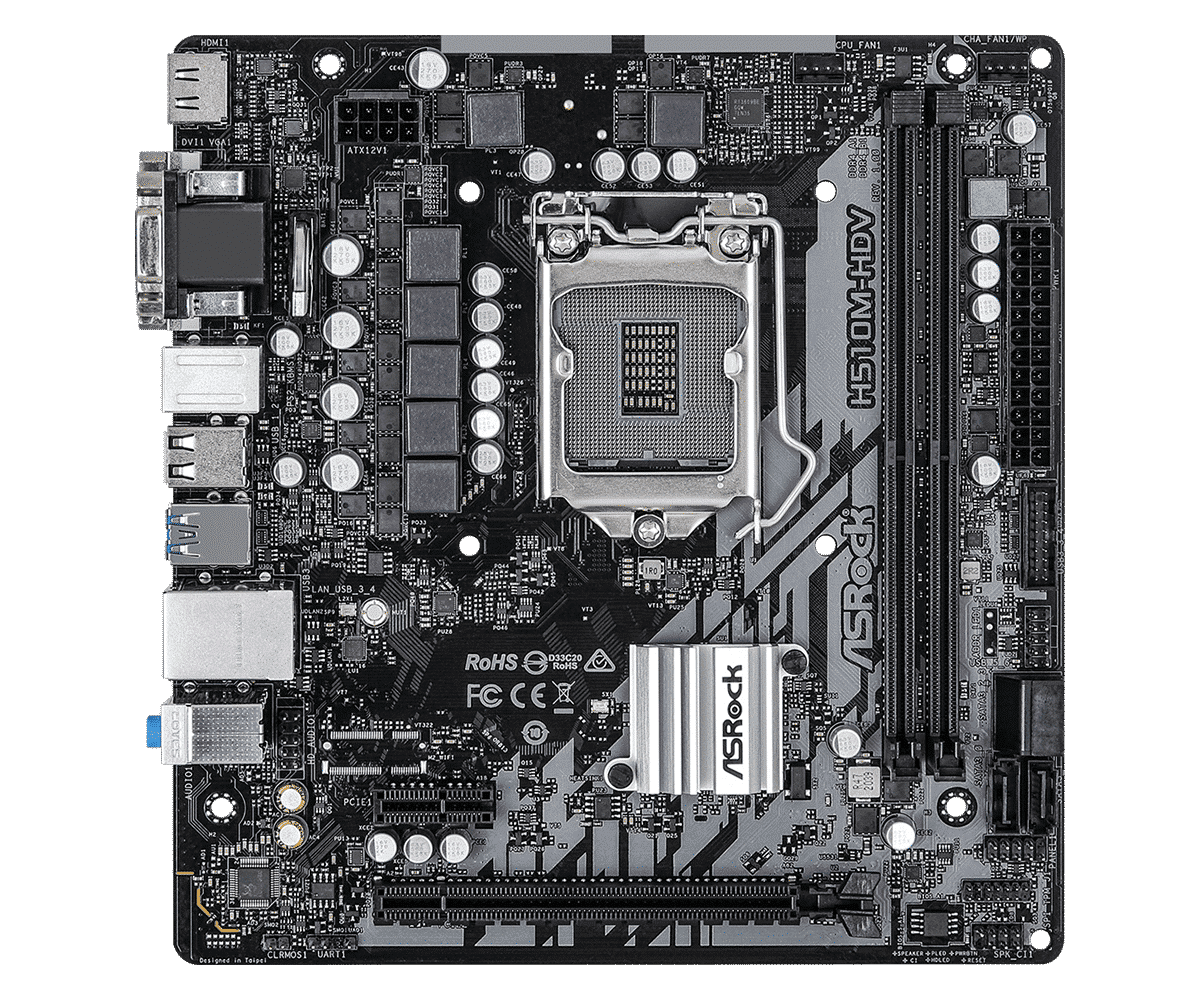

Asrock H510M-HDV
Type: Moederbord
Socket:Ā LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie:Ā 6 maanden
EAN: 4710483934223
Fabrikantcode: 90-MXBG20-A0UAYZ, H510M-HDV
Drivers voor de Asrock H510M-HDV
Processoren die door worden ondersteund door de Asrock H510M-HDV
Pakketinhoud
- Asrock H510m-hdv moederbord
- IO-Shield
- Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Unieke Eigenschappen
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Full Spike Protection (voor alle USB-, Audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e generatie IntelĀ® Coreā¢ processoren en 11e generatie IntelĀ® Coreā¢ processoren (LGA1200)
– 5-fase stroomontwerp
– Ondersteunt IntelĀ® Turbo Boost Max 3.0-technologie
Chipset
– IntelĀ® H510
Geheugen
– Dual Channel DDR4-geheugentechnologie
– 2 x DDR4 DIMM-sloten
– Ondersteunt DDR4 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 niet-ECC, ongebufferd geheugen*
– Ondersteunt ECC UDIMM-geheugenmodules (werken in niet-ECC-modus)
– Maximale geheugencapaciteit: 64GB**
– Ondersteunt IntelĀ® Extreme Memory Profile (XMP) 2.0
*11e generatie IntelĀ® Coreā¢ (i9/i7/i5) ondersteunt DDR4 3200 native; Coreā¢ (i3), PentiumĀ® en CeleronĀ® ondersteunen DDR4 2666 native.
10e generatie IntelĀ® Coreā¢ (i9/i7) ondersteunt DDR4 2933 native; Coreā¢ (i5/i3), PentiumĀ® en CeleronĀ® ondersteunen DDR4 2666 native.
**Vanwege de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB door de reservering voor systeemgebruik onder WindowsĀ® 32-bit OS. Voor WindowsĀ® 64-bit OS met een 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met ondersteuning voor meertalige GUI
– ACPI 6.0-conforme wake-up gebeurtenissen
– SMBIOS 2.7-ondersteuning
– Meervoudige spanningsaanpassing voor CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO, CPU Standby, VCCIN AUX
Graphics
– 11e generatie IntelĀ® Coreā¢ processoren ondersteunen IntelĀ® Xe Graphics Architecture (Gen 12). 10e generatie IntelĀ® Coreā¢ processoren ondersteunen Gen 9 Graphics
– Drie grafische uitvoeropties: D-Sub, DVI-D en HDMI**
– Ondersteunt HDMI 2.0 met een maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e generatie IntelĀ® Coreā¢ processoren
– Ondersteunt HDMI 1.4 met een maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e generatie IntelĀ® Coreā¢ processoren
– Ondersteunt DVI-D met een maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met een maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0-poort (Compatibel HDMI-scherm vereist)
– Ondersteunt HDCP 2.2 met DVI-D en HDMI-poorten (HDCP 2.3-klaar met 11e generatie IntelĀ® Coreā¢ processoren)
*IntelĀ® UHD Graphics ingebouwde visuals en VGA-uitgangen kunnen alleen worden ondersteund met processoren die geĆÆntegreerde GPU hebben.
Grafische specificaties kunnen variƫren tussen CPU-typen.
**Ondersteunt maximaal 2 beeldschermen tegelijk
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Ondersteunt overspanningsbeveiliging
LAN
– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– 1 x Realtek RTL8111H
– Ondersteunt Wake-On-LAN
– Ondersteunt bliksem-/ESD-bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Sleuven
11e generatie IntelĀ® Coreā¢ processoren
– 1 x PCI Express 4.0 x16 Slot*
10e generatie IntelĀ® Coreā¢ processoren
– 1 x PCI Express 3.0 x16 Slot*
– 1 x PCI Express 3.0 x1 Slot
*Ondersteunt NVMe SSD’s als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s connectoren, ondersteunen IntelĀ® Rapid Storage Technology 18, NCQ, AHCI en Hot Plug
Connectoren
– 1 x SPI TPM Header
– 1 x Chassis-inbraak- en luidsprekerheader
– 1 x CPU-ventilatorconnector (4-pins)*
– 1 x Chassis-/waterpompventilatorconnector (4-pins) (Slimme ventilatorsnelheidsregeling)**
– 1 x 24-pins ATX-voedingsconnector
– 1 x 8-pins 12V-voedingsconnector
– 1 x Voorpaneel audio-aansluiting
– 1 x USB 2.0-header (Ondersteunt 2 USB 2.0-poorten) (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen1-header (Ondersteunt 2 USB 3.2 Gen1-poorten) (Ondersteunt ESD-bescherming)
*De CPU-ventilatorconnector ondersteunt een CPU-ventilator met een maximaal vermogen van 1A (12W).
**De Chassis-/waterpompventilator ondersteunt de waterkoelventilator met een maximaal vermogen van 2A (24W).
CHA_FAN1/WP kan automatisch detecteren of een 3-pins of 4-pins ventilator in gebruik is.

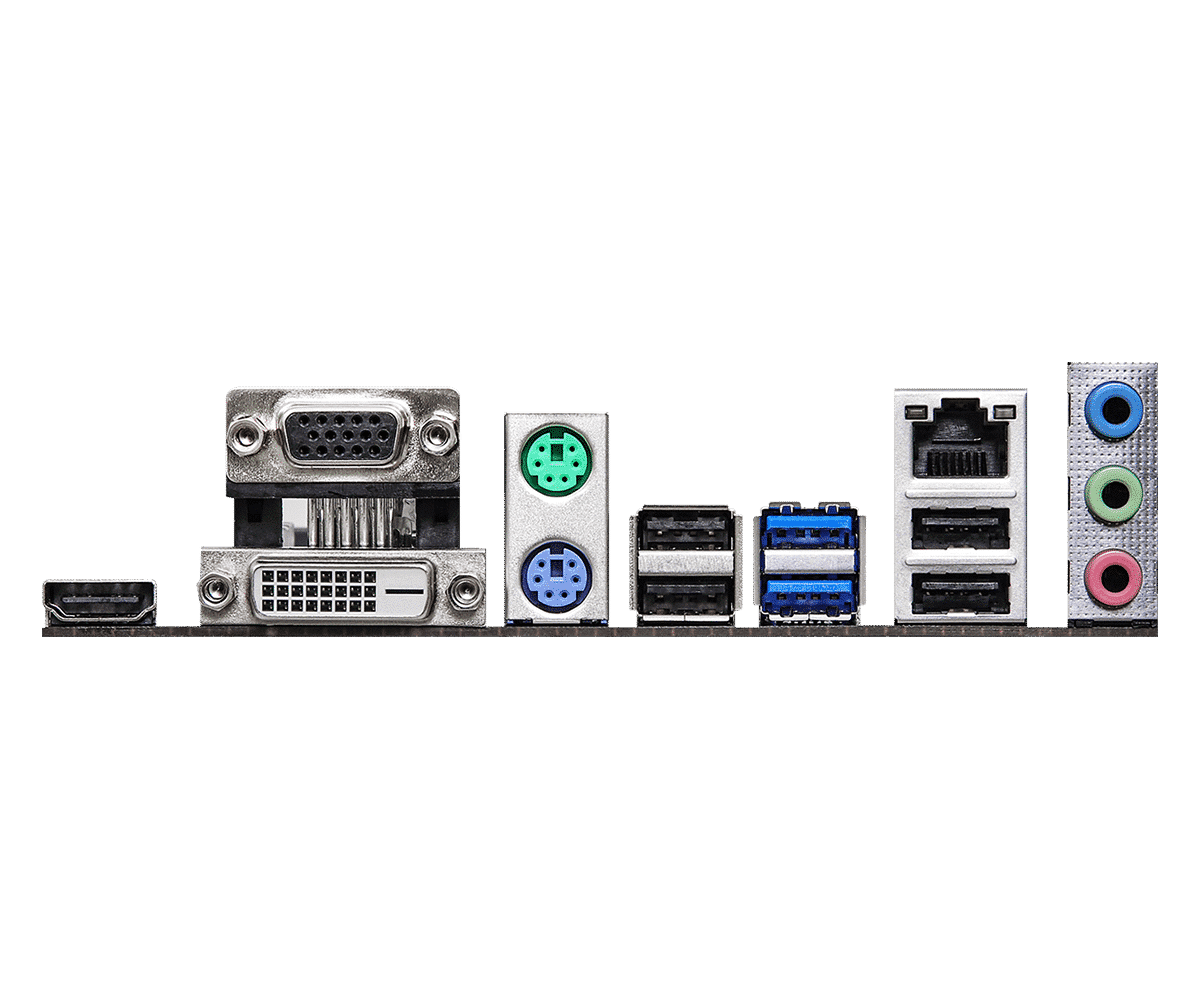

Achterpaneel I/O
– 1 x PS/2-toetsenbordaansluiting
– 1 x PS/2-muispoort
– 1 x D-Sub-poort
– 1 x DVI-D-poort
– 1 x HDMI-poort
– 2 x USB 3.2 Gen1-poorten (Ondersteunt ESD-bescherming)
– 4 x USB 2.0-poorten (Ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN-poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Motherboard Utility (A-Tuning)
UEFI
– ASRock EZ-modus
– ASRock Full HD UEFI
– ASRock Mijn favorieten in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardwaremonitor
– Ventilatortachometer: CPU, Chassis/Waterpompventilatoren
– Stille ventilator (Automatische aanpassing van de chassiventilatorsnelheid door CPU-temperatuur): CPU, Chassis/Waterpompventilatoren
– Ventilator met meerdere snelheden: CPU, Chassis/Waterpompventilatoren
– CASE OPEN-detectie
– Spanningsmonitoring: CPU Vcore, +12V, +5V, +3.3V
Formaat
– Micro ATX Formaat: 7.76-in x 7.4-in, 19.7 cm x 18.8 cm
– Ontwerp met solide condensatoren
Besturingssysteem
– Microsoft WindowsĀ® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP klaar (ErP/EuP-klaar voeding vereist)
