Beschrijving

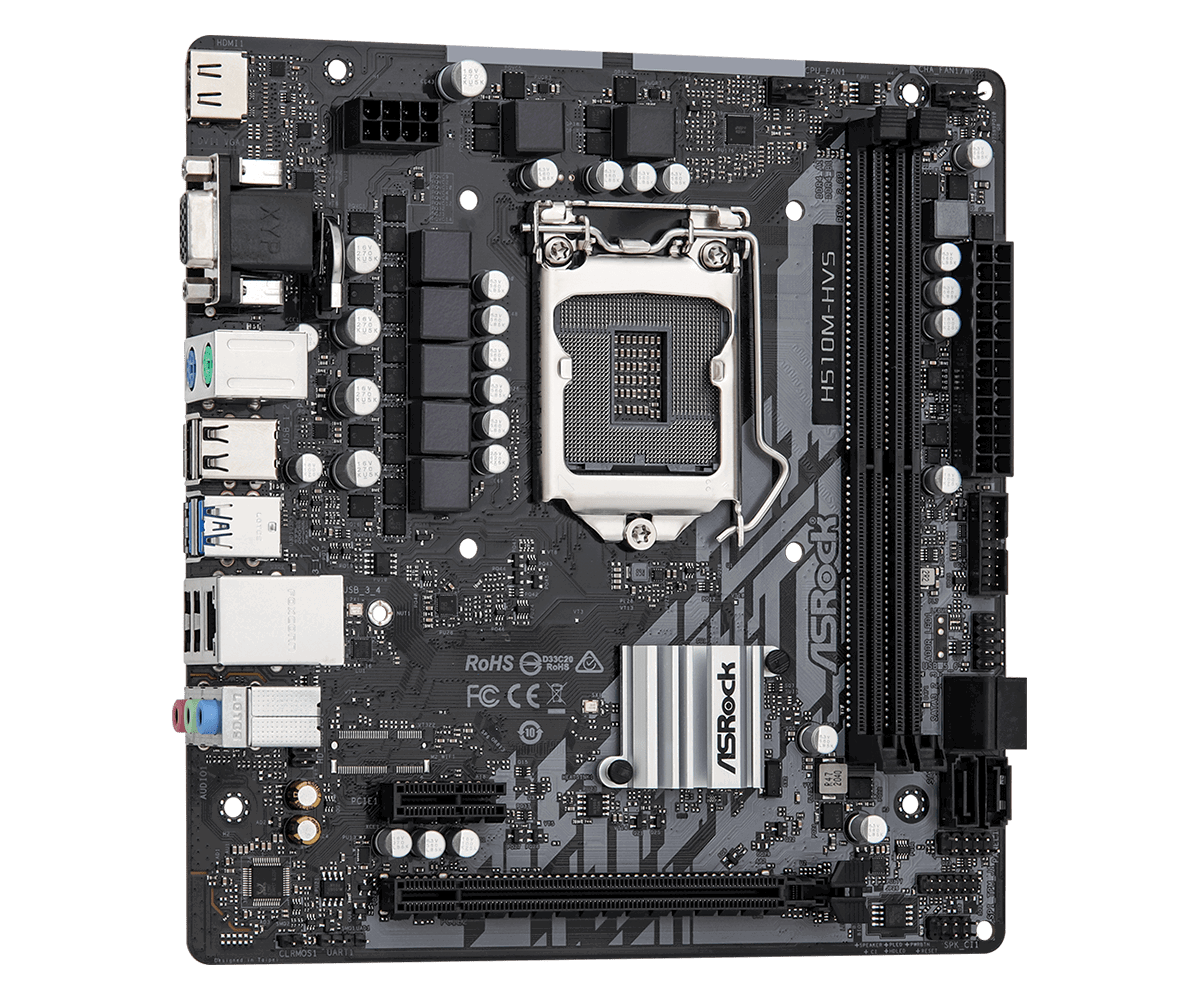

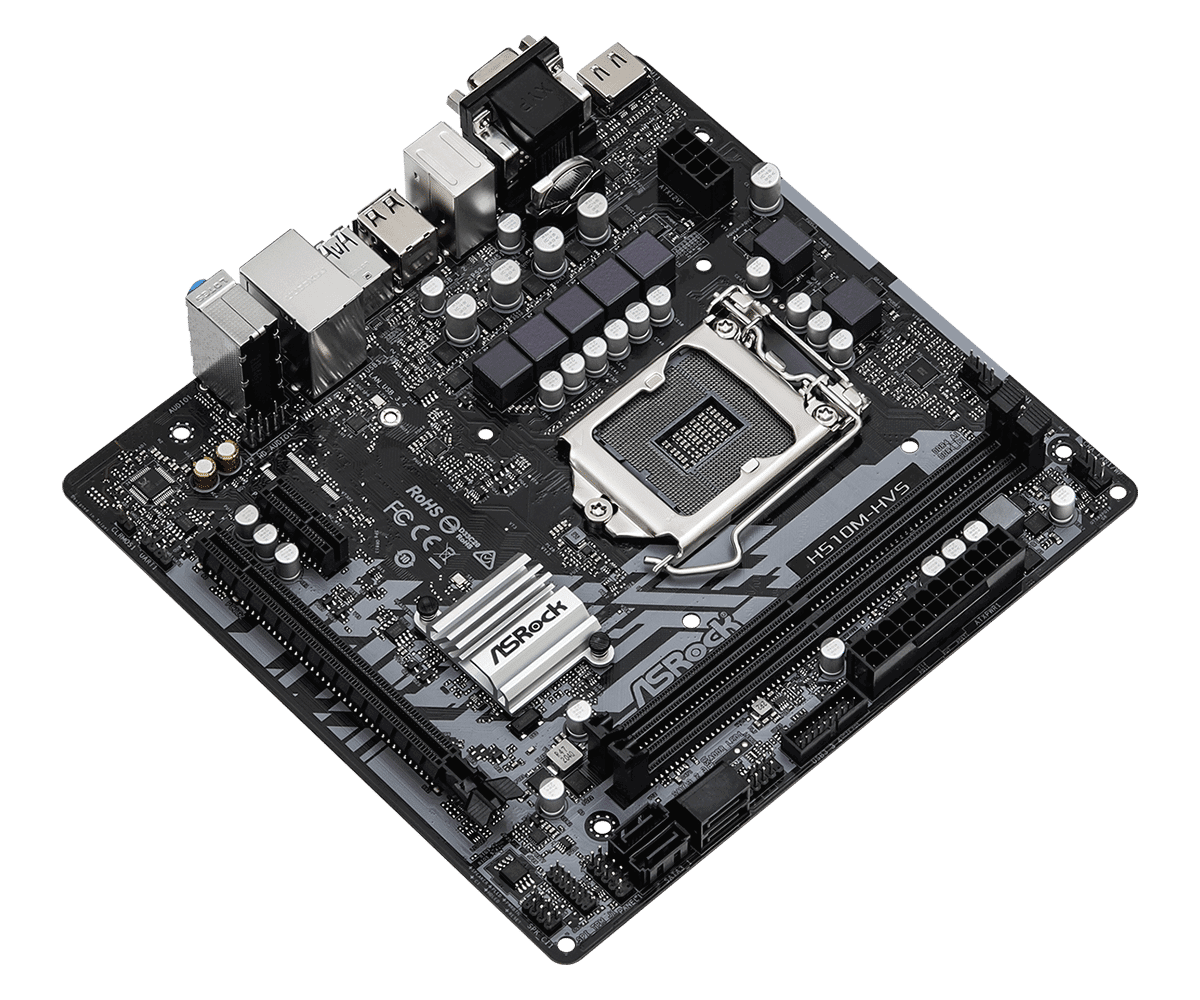

het Asrock H510M-HVS R2.0 Moederbord is een Micro-ATX moederbord gebasseerd op de Intel B510 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van dual-channel DDR4 geheugensloten met een maximale capaciteit van 64GB Ram, verder beschikt het ASRock H510M-HVS R2.0 moederbord over één PCI Express 4.0 x16 en één PCI Express 3.0 x1 slot. Het Asrock H510M-HVS R2.0 LGA1200 moederbord beschikt ook over HDMI, D-Sub (VGA), USB 3.2 Gen1 Type-A en USB 2.0 Poorten
Asrock H510M-HVS R2.0
Type: Moederbord
Socket:Â LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie:Â 6 maanden
EAN: 4710483935039
Fabrikantcode: 90-MXBGT0-A0UAYZ
Drivers voor de Asrock H510M-HVS R2.0
Processoren die door worden ondersteund door de Asrock H510M-HVS R2.0
Pakketinhoud
– Asrock H510m-hvs R2.0 moederbord
– IO-Shield
– Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Unieke Eigenschappen
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Full Spike Protection (voor alle USB-, Audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e Gen Intel® Core™ processoren en 11e Gen Intel® Core™ processoren (LGA1200)
– 5-fasen stroomontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
Chipset
– Intel® H510
Geheugen
– Dual Channel DDR4-geheugentechnologie
– 2 x DDR4 DIMM-sloten
– Ondersteunt DDR4 3200 / 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, unbuffered geheugen*
– Ondersteunt ECC UDIMM-geheugenmodules (werkt in non-ECC-modus)
– Maximale capaciteit systeemgeheugen: 64GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11e Gen Intel® Core™ (i9/i7/i5) ondersteunt DDR4 3200 standaard; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 standaard.
10e Gen Intel® Core™ (i9/i7) ondersteunt DDR4 2933 standaard; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 standaard.
**Door beperkingen van het besturingssysteem kan de werkelijke geheugenruimte minder dan 4GB zijn voor systeemreservering onder Windows® 32-bit OS. Voor Windows® 64-bit OS met een 64-bit CPU geldt deze beperking niet.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 conforme wake-up events
– SMBIOS 2.7 ondersteuning
– CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO, CPU Standby, VCCIN AUX Voltage Multi-aanpassing
Grafisch
– 11e Gen Intel® Core™ processoren ondersteunen Intel® Xe Graphics Architectuur (Gen 12). 10e Gen Intel® Core™ processoren ondersteunen Gen 9 Graphics
– Dubbele grafische uitvoer: ondersteunt HDMI- en D-Sub-poorten via onafhankelijke displaycontrollers
– Ondersteunt HDMI 2.0 met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e Gen Intel® Core™ processoren
– Ondersteunt HDMI 1.4 met maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e Gen Intel® Core™ processoren
– Ondersteunt D-Sub met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0-poort (compatibel HDMI-scherm vereist)
– Ondersteunt HDCP 2.2 met HDMI-poort (HDCP 2.3 gereed met 11e Gen Intel® Core™ processoren)
*Intel® UHD Graphics ingebouwde visuals en VGA-uitgangen worden alleen ondersteund met processoren die een geïntegreerde GPU hebben.
Grafische specificaties kunnen variëren afhankelijk van het CPU-type.
Audio
– 7.1 CH HD Audio (Realtek ALC887/897 Audio Codec)
– Ondersteunt overspanningsbeveiliging
LAN
– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– 1 x Realtek RTL8111H
– Ondersteunt Wake-On-LAN
– Ondersteunt bliksem-/ESD-bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Uitbreidingsslots
11e Gen Intel® Core™ processoren
– 1 x PCI Express 4.0 x16 slot*
10e Gen Intel® Core™ processoren
– 1 x PCI Express 3.0 x16 slot*
– 1 x PCI Express 3.0 x1 slot
*Ondersteunt NVMe SSD als opstartschijf
Opslag
– 4 x SATA3 6.0 Gb/s connectors, ondersteunt Intel® Rapid Storage Technology 18, NCQ, AHCI en Hot Plug
Connectoren
– 1 x SPI TPM-header
– 1 x Chassis Intrusion en Speaker-header
– 1 x CPU-ventilatorconnector (4-pin)*
– 1 x Chassis/Waterpomp-ventilatorconnector (4-pin) (Smart Fan Speed Control)**
– 1 x 24-pin ATX-stroomconnector
– 1 x 8-pin 12V-stroomconnector
– 1 x Front Panel-audioconnector
– 1 x USB 2.0-header (ondersteunt 2 USB 2.0-poorten) (ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen1-header (ondersteunt 2 USB 3.2 Gen1-poorten) (ondersteunt ESD-bescherming)
*De CPU-ventilatorconnector ondersteunt een CPU-ventilator tot maximaal 1A (12W).
**De Chassis/Waterpomp-ventilator ondersteunt een waterkoelventilator tot maximaal 2A (24W).
CHA_FAN1/WP kan automatisch detecteren of een 3-pin of 4-pin ventilator is aangesloten.

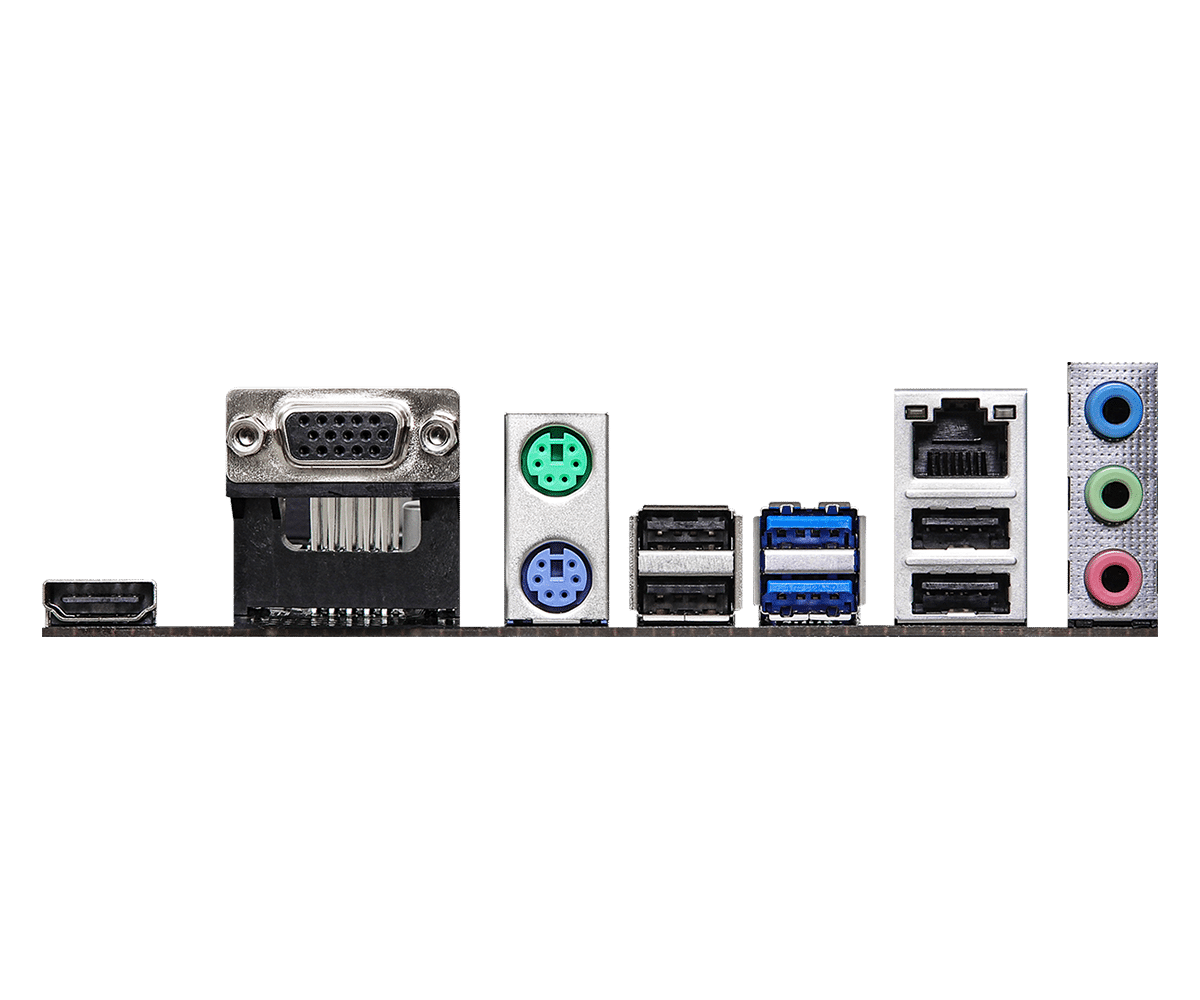

Achterpaneel I/O
– 1 x PS/2 toetsenbordpoort
– 1 x PS/2 muispoort
– 1 x D-Sub-poort
– 1 x HDMI-poort
– 2 x USB 3.2 Gen1-poorten (ondersteunt ESD-bescherming)
– 4 x USB 2.0-poorten (ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN-poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio-jacks: Line in / Voorluidspreker / Microfoon
Software en UEFI
Software
– ASRock Motherboard Utility (A-Tuning)
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
*Deze hulpprogramma’s kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardwaremonitor
– Fan Tachometer: CPU, Chassis/Waterpompventilatoren
– Quiet Fan (automatische aanpassing van de chassisventilatorsnelheid op basis van CPU-temperatuur): CPU, Chassis/Waterpompventilatoren
– Fan Multi-Speed Control: CPU, Chassis/Waterpompventilatoren
– CASE OPEN-detectie
– Spanningsbewaking: CPU Vcore, +12V, +5V, +3.3V
Form Factor
– Micro ATX Form Factor: 7.76-in x 7.4-in, 19.7 cm x 18.8 cm
– Solid Capacitor-ontwerp
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP klaar (ErP/EuP geschikte voeding vereist)
