Beschrijving
het Asrock H570 Phantom Gaming 4 is gebasseerd op de Intel H570 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram, verder beschikt het Asrock H570 Phantom Gaming 4 over één PCI Express 4.0 x16, één PCI Express 3.0 x16, drie PCI Express 3.0 x1 en twee Ultra M2 slots. Het PCI Express 4.0 x16 LGA1200 moederbord beschikt ook over HDMI, Displayport, USB 3.2 Gen2 Type-A, USB 3.2 Gen2 Type-C, USB 3.2 Gen1 Poorten en USB 2.0

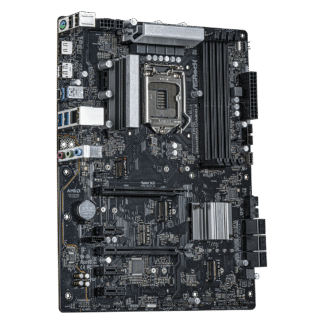

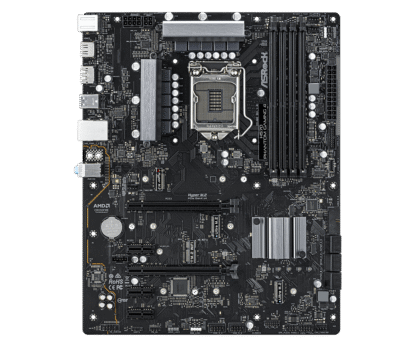

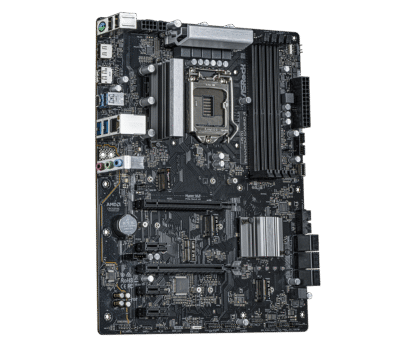

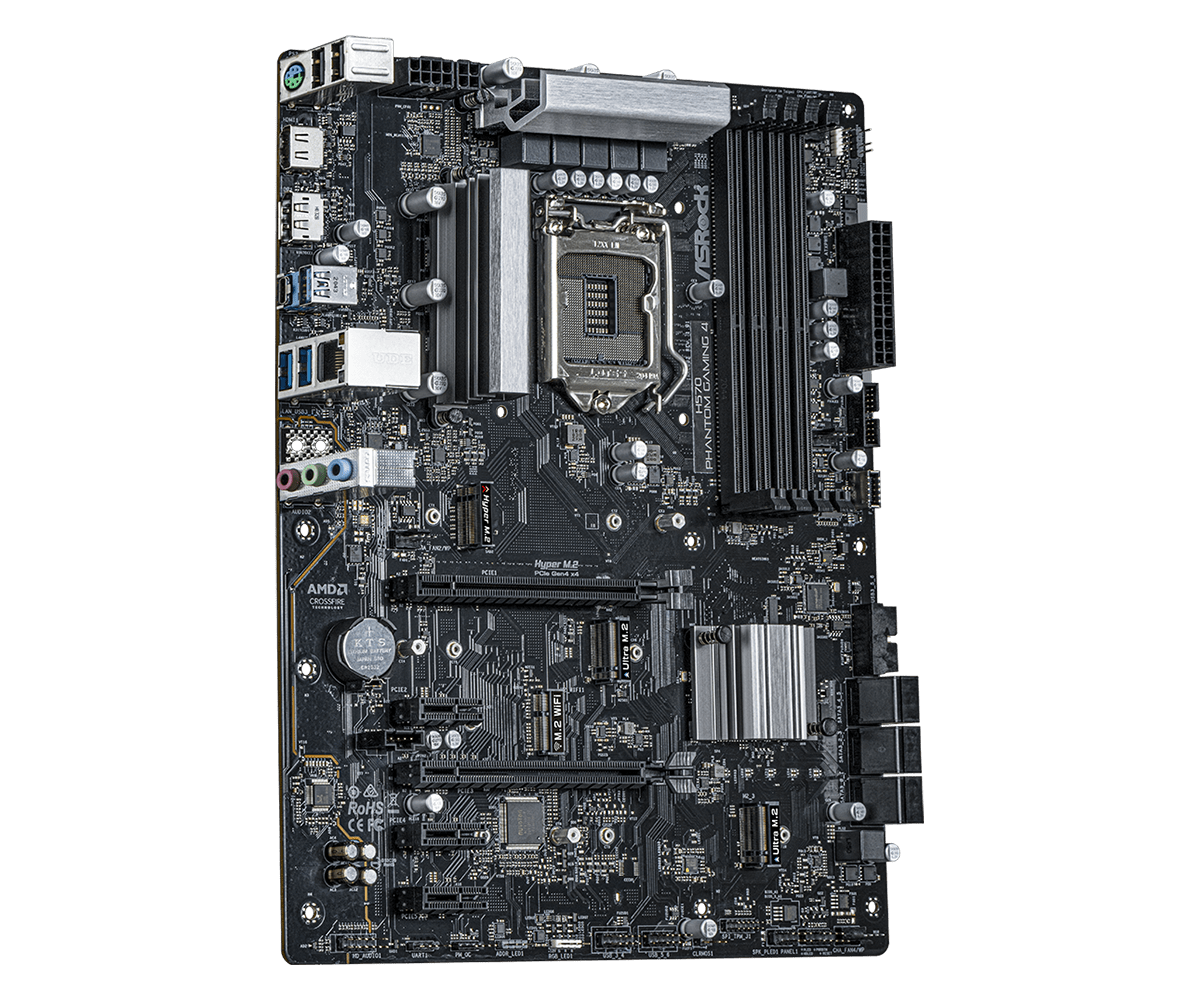

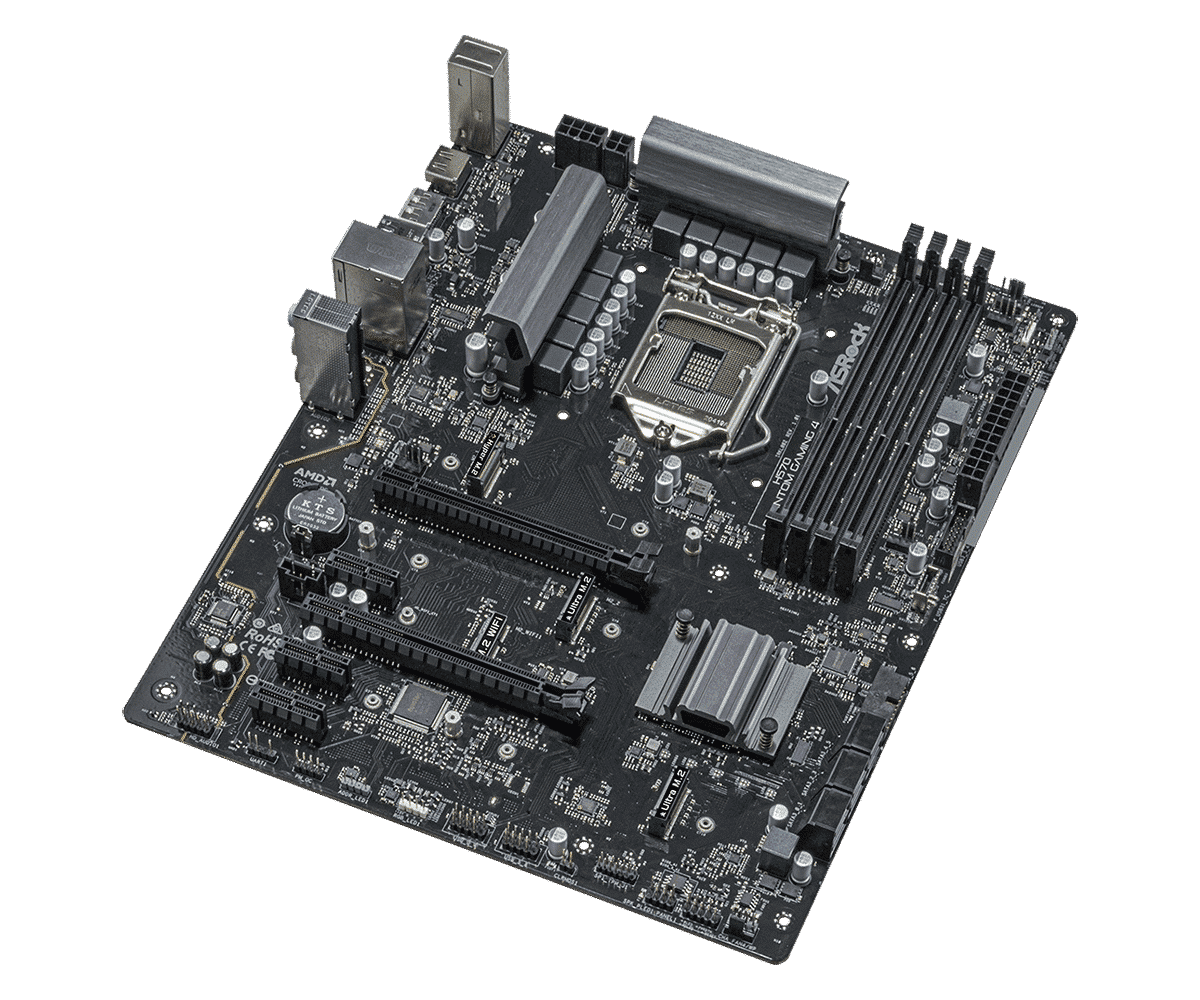

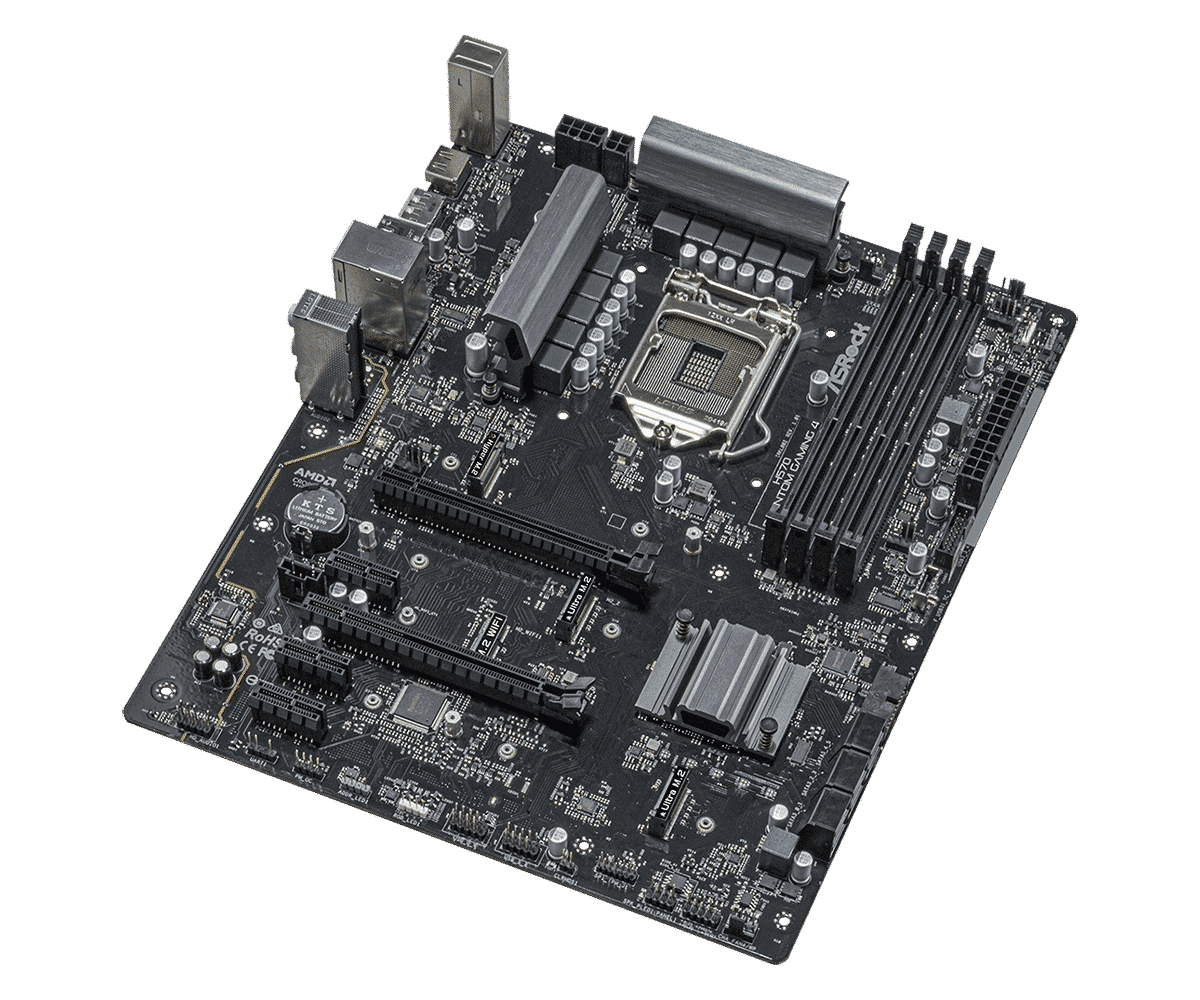

Asrock H570 Phantom Gaming 4
Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie: 6 maanden
EAN: 4710483934056
Fabrikantcode: 90-MXBFX0-A0UAYZ, H570 PHANTOM GAMING 4
Drivers voor de Asrock H570 Phantom Gaming 4
Processoren die door worden ondersteund door de Asrock H570 Phantom Gaming 4
Pakketinhoud
- Asrock H570 Phantom Gaming 4 moederbord
- IO-Shield
- Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Unieke Eigenschappen
ASRock USB 3.2 Gen2
– ASRock Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– Hoge dichtheid glasvezel PCB
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (voor alle USB-, Audio-, LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e generatie Intel® Core™ Processors en 11e generatie Intel® Core™ Processors (LGA1200)
– Digi Power ontwerp
– 8-fasen stroomontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
Chipset
– Intel® H570
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 4 x DDR4 DIMM Slots
– 11e generatie Intel® Core™ Processors ondersteunen DDR4 niet-ECC, ongebufferd geheugen tot 4800+(OC)*
– 10e generatie Intel® Core™ Processors ondersteunen DDR4 niet-ECC, ongebufferd geheugen tot 4666+(OC)*
– Ondersteunt ECC UDIMM geheugenmodules (werken in niet-ECC modus)
– Max. capaciteit van het systeemgeheugen: 128GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11e generatie Intel® Core™ (i9/i7/i5) ondersteunen DDR4 3200 native; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
10e generatie Intel® Core™ (i9/i7) ondersteunen DDR4 2933 native; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
**Vanwege de beperkingen van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB voor het systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU bestaat deze beperking niet.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 Compliant wake-up events
– SMBIOS 2.7 ondersteuning
– CPU Core/Cache, CPU GT, DRAM, VCCIO, VCCSA, VCCST, VCCIN AUX, VPPM Voltage Multi-aanpassing
Grafisch
– 11e generatie Intel® Core™ Processors ondersteunen Intel® Xe Graphics Architecture (Gen 12). 10e generatie Intel® Core™ Processors ondersteunen Gen 9 Graphics
– Dual graphics output: ondersteuning voor HDMI en DisplayPort 1.4 poorten door onafhankelijke display controllers
– Ondersteunt HDMI 2.0 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e generatie Intel® Core™ Processors
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e generatie Intel® Core™ Processors
– Ondersteunt DisplayPort 1.4 met max. resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 Poort (compatibele HDMI monitor vereist)
– Ondersteunt HDCP 2.2 met DisplayPort en HDMI Poorten (HDCP 2.3 klaar met 11e generatie Intel® Core™ Processors)
*Intel® UHD Graphics ingebouwde visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processoren die GPU-integratie hebben.
Grafische specificaties kunnen variëren afhankelijk van het CPU-type.
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Ondersteunt overspanningsbeveiliging
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem-/ESD-bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Slots
11e generatie Intel® Core™ Processors
– 2 x PCI Express x16 Slots (PCIE1/PCIE3: single op Gen4x16 (PCIE1); dual op Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*
10e generatie Intel® Core™ Processors
– 2 x PCI Express x16 Slots (PCIE1/PCIE3: single op Gen3x16 (PCIE1); dual op Gen3x16 (PCIE1) / Gen3x4 (PCIE3))*
– 3 x PCI Express 3.0 x1 Slots
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi module en Intel® CNVi (Geïntegreerde WiFi/BT)
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 6 x SATA3 6.0 Gb/s Connectors*
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2260/2280 M.2 PCI Express module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11e generatie Intel® Core™ processors)**
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 Socket (M2_3), ondersteunt M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
*Als M2_2 bezet is door een SATA-type M.2-apparaat, wordt SATA3_1 uitgeschakeld.
Als M2_2 bezet is door een PCIe-type M.2-apparaat, wordt SATA3_0 uitgeschakeld.
Als M2_3 bezet is door een SATA-type M.2-apparaat, wordt SATA3_2 uitgeschakeld.
**Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
RAID
– Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
– Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe opslagapparaten*
*RAID-functie voor PCIe-modus SSD in M2_1 is alleen beschikbaar met geïnstalleerde Intel® SSD.
Connectoren
– 1 x SPI TPM Header
– 1 x Power LED en Speaker Header
– 2 x RGB LED Headers*
– 2 x Adresbare LED Headers**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
– 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector
– 1 x Thunderbolt™ AIC Connector (5-pin) (Ondersteunt ASRock Thunderbolt™ 4 AIC Card)
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 Headers (Ondersteunt 4 USB 3.2 Gen1 poorten) (ASMedia ASM1074 hub) (Ondersteunt ESD-bescherming)
– 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (Ondersteunt ESD-bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED-strip
**Ondersteunt in totaal tot 5V/3A, 15W LED-strip
***De CPU Fan Connector ondersteunt de CPU-fan met een maximale kracht van 1A (12W).
****De CPU/Water Pump Fan ondersteunt de waterkoeler-fan met een maximale kracht van 2A (24W).
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler-fan met een maximale kracht van 2A (24W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP en CHA_FAN4/WP kunnen automatisch detecteren of een 3-pin of 4-pin fan in gebruik is.

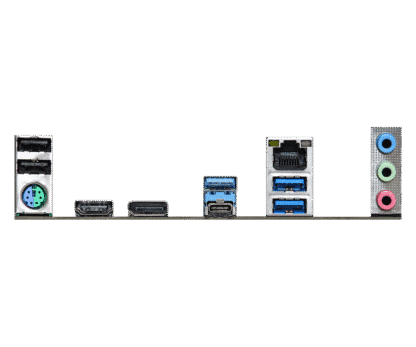

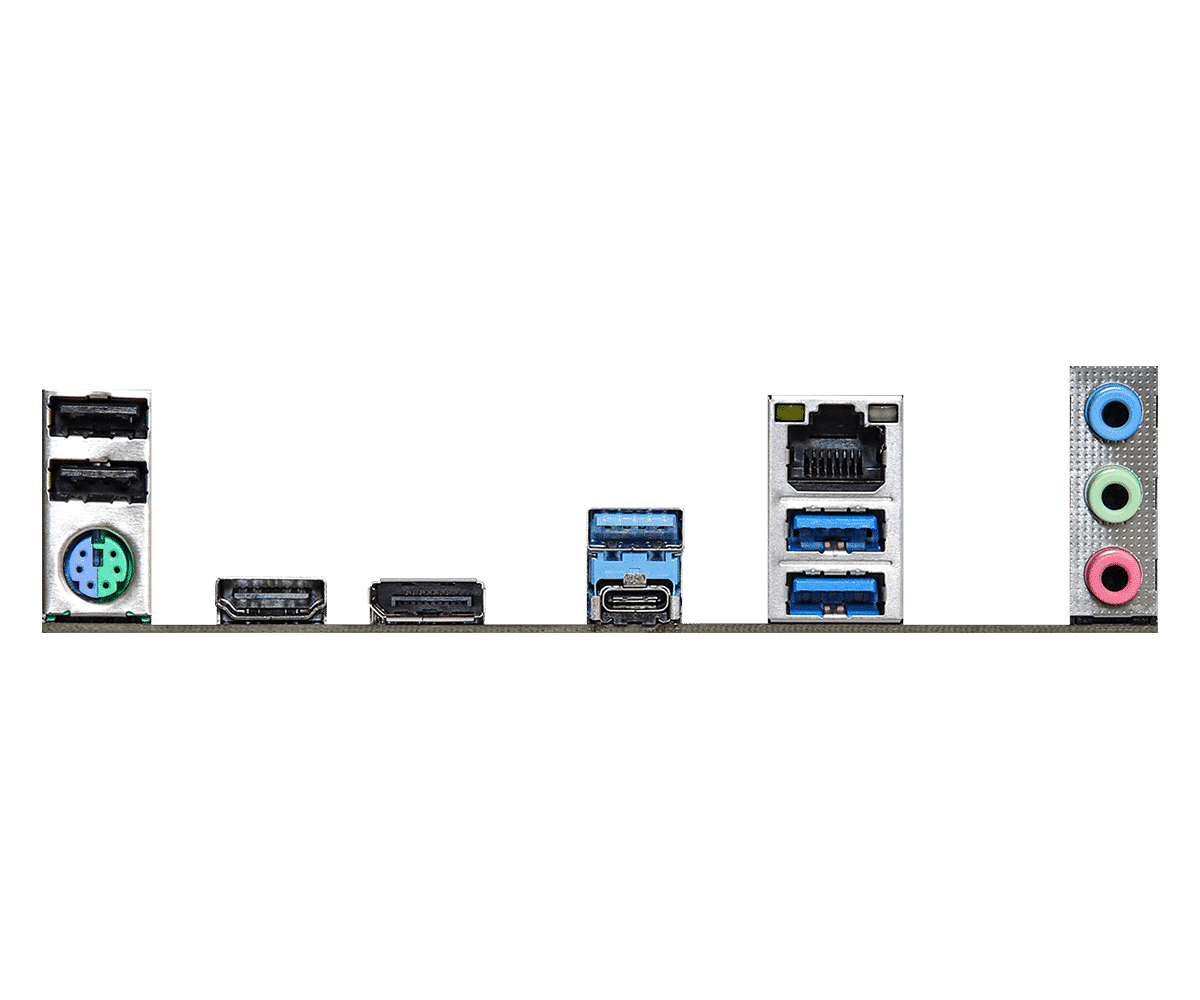

Achterpaneel I/O
– 1 x PS/2 Muisk/Toetsenbord Poort
– 1 x HDMI Poort
– 1 x DisplayPort 1.4
– 1 x USB 3.2 Gen2 Type-A Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen2 Type-C Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 Poorten (Ondersteunt ESD-bescherming)
– 2 x USB 2.0 Poorten (Ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line-in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Motherboard Utility (Phantom Gaming Tuning)
– ASRock Polychrome SYNC
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardwaremonitor
– Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Stille Fan (Past automatisch de snelheid van de behuizingventilator aan op basis van de CPU-temperatuur): CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Spanningbewaking: CPU Vcore, PCH, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, +12V, +5V, +3.3V
Formaat
– ATX Formaat: 30,5 cm x 24,4 cm (12.0-in x 9.6-in)
– Solid Capacitor ontwerp
Besturingssystemen
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE – ErP/EuP ready (ErP/EuP ready voeding is vereist)
