Beschrijving
De ASRock H570 Steel Legend is een krachtig en betrouwbaar moederbord ontworpen voor Intel-processoren met de LGA1200 socket. Dankzij ondersteuning voor DDR4-geheugen tot 4800 MHz (OC) en diverse aansluitmogelijkheden is dit bord ideaal voor gamers en professionals. Het beschikt over meerdere USB 3.2 Gen1 en Gen2 poorten, een snelle M.2 aansluiting voor NVMe SSD’s, HDMI en DisplayPort voor video-uitvoer, evenals een 2.5G LAN-poort voor stabiele en snelle netwerkverbindingen. Daarnaast zorgt de geïntegreerde audio met hoogwaardige condensatoren voor helder geluid. Met zijn robuuste ontwerp en uitgebreide connectiviteit is de H570 Steel Legend een uitstekende keuze voor een moderne pc-build.

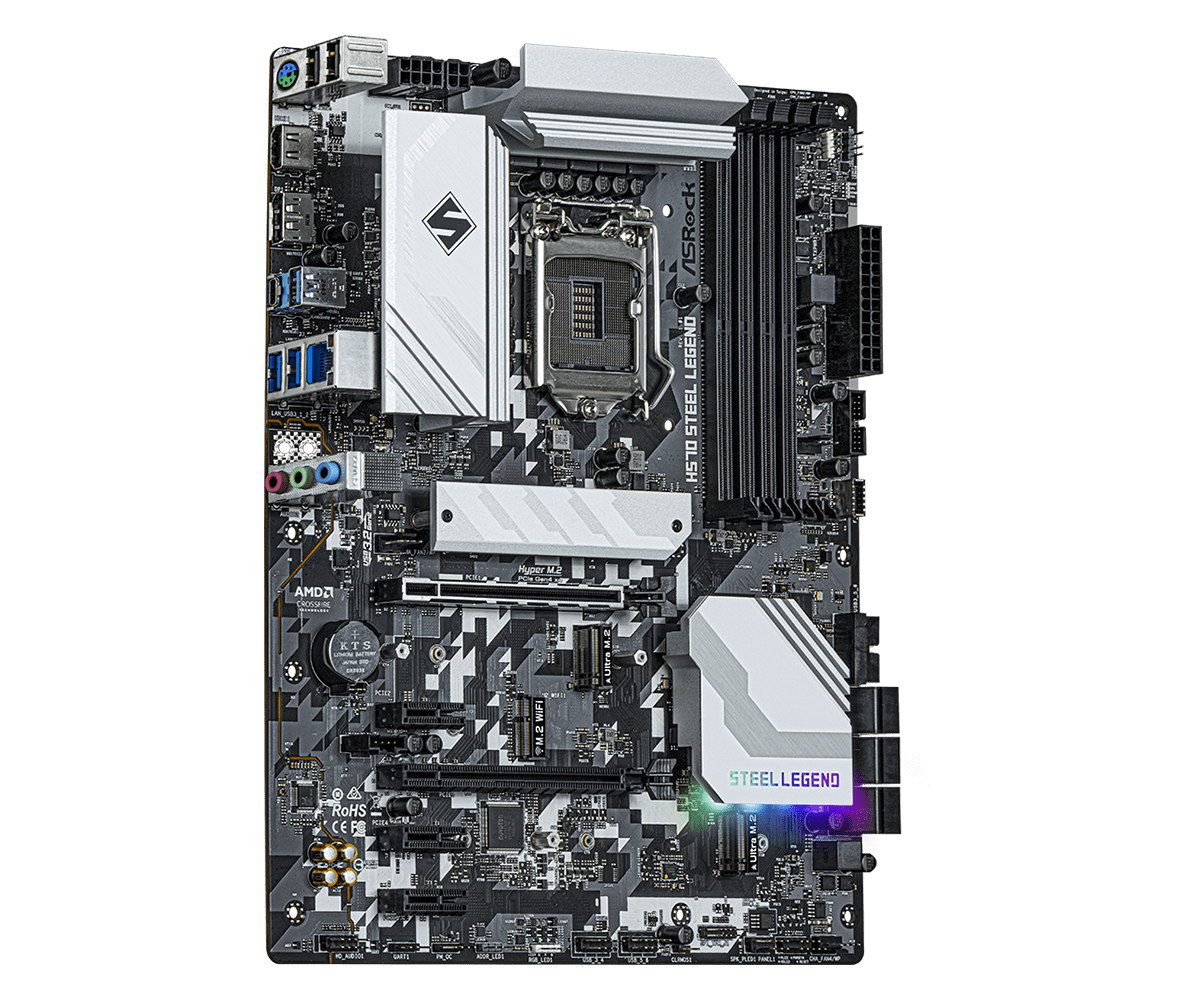

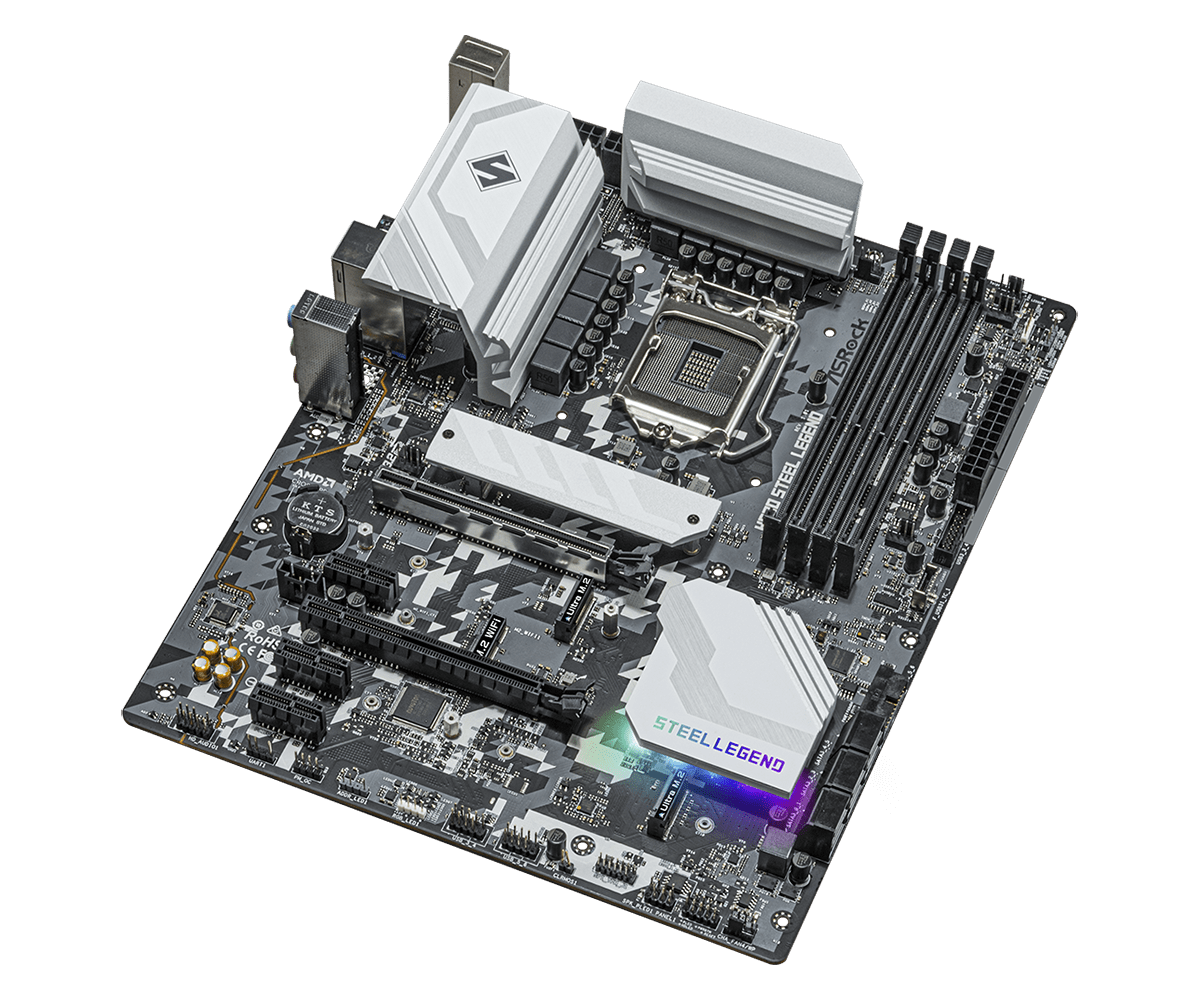

ASRock H570 Steel Legend
Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie: 6 maanden
EAN: 4710483934100
Fabrikantcode:90-MXBFY0-A0UAYZ, H570 Steel Legend
Drivers voor de ASRock H570 Steel Legend
Processoren die door worden ondersteund door de ASRock H570 Steel Legend
Pakketinhoud
- ASRock H570 Steel Legend moederbord
- IO-Shield
- Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Unieke Eigenschappen
ASRock USB 3.2 Gen2
– ASRock Frontpaneel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– XXL Aluminiumlegering Koellichaam
– Premium 50A Vermogensspoel
– Nichicon 12K Zwarte Condensatoren (100% in Japan gemaakte hoogwaardige geleidende polymeercondensatoren)
– Mat Zwart PCB
– High Density Glasvezel PCB
2.5G LAN
ASRock Steel Slot
ASRock Volledige Dekking M.2 Koellichaam
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Volledige Spike Bescherming (voor alle USB-, Audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e en 11e generatie Intel® Core™ processoren (LGA1200)
– Digi Power ontwerp
– 8-fase vermogensontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
Chipset
– Intel® H570
Geheugen
– Dual Channel DDR4-geheugentechnologie
– 4 x DDR4 DIMM slots
– 11e generatie Intel® Core™ processoren ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4800+(OC)*
– 10e generatie Intel® Core™ processoren ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4666+(OC)*
– Ondersteunt ECC UDIMM modules (functioneren in non-ECC modus)
– Max. capaciteit systeemgeheugen: 128GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11e Gen Intel® Core™ (i9/i7/i5) ondersteunen DDR4 3200 native; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
10e Gen Intel® Core™ (i9/i7) ondersteunen DDR4 2933 native; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
**Door beperkingen van het besturingssysteem kan de werkelijke geheugengrootte kleiner zijn dan 4GB onder Windows® 32-bit OS vanwege reservering voor systeemgebruik. Voor Windows® 64-bit OS met een 64-bit CPU is deze beperking er niet.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI ondersteuning
– ACPI 6.0 compatibele wake-up events
– SMBIOS 2.7 ondersteuning
– Meervoudige spanningsaanpassingen voor CPU Core/Cache, CPU GT, DRAM, VCCIO, VCCSA, VCCST, VCCIN AUX, VPPM
Grafisch
– 11e Gen Intel® Core™ ondersteunt Intel® Xe Graphics Architectuur (Gen 12); 10e Gen ondersteunt Gen 9 Graphics
– Dubbele grafische uitvoer: ondersteunt HDMI en DisplayPort 1.4 via onafhankelijke controllers
– Ondersteunt HDMI 2.0 tot max. resolutie 4K x 2K (4096×2160) @ 60Hz (11e Gen)
– Ondersteunt HDMI 1.4 tot max. resolutie 4K x 2K (4096×2160) @ 30Hz (10e Gen)
– Ondersteunt DisplayPort 1.4 tot max. resolutie 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) via HDMI 2.0
– Ondersteunt HDCP 2.2 via DisplayPort en HDMI (HDCP 2.3 gereed met 11e Gen processoren)
*Intel® UHD Graphics en VGA-uitgangen alleen beschikbaar met processors met geïntegreerde GPU. Specificaties kunnen variëren per CPU-type.
Audio
– 7.1 kanaals HD Audio (Realtek ALC897 codec)
– Ondersteunt overspanningsbeveiliging
– Nahimic Audio ondersteuning
Netwerk
– 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
– Dragon RTL8125BG
– Ondersteunt Dragon 2.5G LAN software
– Slimme automatische bandbreedte-aanpassing
– Visuele en gebruiksvriendelijke interface
– Visuele netwerkverbruiksstatistieken
– Geoptimaliseerde standaardinstellingen voor Game-, Browser- en Streaming-modi
– Aangepaste prioriteiteninstellingen
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem-/ESD-bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssleuven
11e Gen Intel® Core™ processoren
– 2 x PCI Express x16 sleuven (PCIE1/PCIE3: single Gen4x16 (PCIE1); dual Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*
10e Gen Intel® Core™ processoren
– 2 x PCI Express x16 sleuven (PCIE1/PCIE3: single Gen3x16 (PCIE1); dual Gen3x16 (PCIE1) / Gen3x4 (PCIE3))*
– 3 x PCI Express 3.0 x1 sleuven
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 socket (Key E), ondersteunt type 2230 WiFi/BT PCIe module en Intel® CNVi (geïntegreerde WiFi/BT)
*Ondersteunt NVMe SSD’s als opstartschijven
Opslag
– 6 x SATA3 6.0 Gb/s connectors*
– 1 x Hyper M.2 socket (M2_1), ondersteunt M Key type 2260/2280 M.2 PCIe module tot Gen4x4 (64 Gb/s) (werkt alleen met 11e Gen processoren)**
– 1 x Ultra M.2 socket (M2_2), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCIe module tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 socket (M2_3), ondersteunt M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCIe module tot Gen3 x4 (32 Gb/s)**
*Als M2_2 bezet is door een SATA-type M.2, wordt SATA3_1 uitgeschakeld.
Als M2_2 bezet is door een PCIe-type M.2, wordt SATA3_0 uitgeschakeld.
Als M2_3 bezet is door een SATA-type M.2, wordt SATA3_2 uitgeschakeld.
** Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD’s als opstartschijven
Ondersteunt ASRock U.2 Kit
RAID
– Ondersteunt RAID 0, 1, 5 en 10 voor SATA-opslag
– Ondersteunt RAID 0 en 1 voor M.2 NVMe opslag*
*RAID-functie voor PCIe-modus SSD in M2_1 is alleen beschikbaar met Intel® SSD
Connector
– 1 x SPI TPM Header
– 1 x Aansluiting voor Power LED en speaker
– 2 x RGB LED Headers*
– 2 x Adresbare LED Headers**
– 1 x CPU-ventilatorconnector (4-pins)***
– 1 x CPU-/Waterpompventilatorconnector (4-pins) (Slimme ventilatorsnelheidsregeling)****
– 4 x Behuizing-/Waterpompventilatorconnectors (4-pins) (Slimme ventilatorsnelheidsregeling)*****
– 1 x 24-pins ATX-voedingsconnector
– 1 x 8-pins 12V voedingsconnector (Hi-Density Power Connector)
– 1 x 4-pins 12V voedingsconnector (Hi-Density Power Connector)
– 1 x Aansluiting voor audio voorpaneel
– 1 x Thunderbolt™ AIC-aansluiting (5-pins) (Ondersteunt ASRock Thunderbolt™ 4 AIC-kaart)
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0-poorten) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 Headers (Ondersteunt 4 USB 3.2 Gen1-poorten) (ASMedia ASM1074-hub) (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen2x2 Type-C Header voor voorpaneel (20 Gb/s) (Ondersteunt ESD-bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED-strip
**Ondersteunt in totaal tot 5V/3A, 15W LED-strip
***De CPU-ventilatorconnector ondersteunt een CPU-ventilator tot maximaal 1A (12W)
****De CPU-/waterpompventilator ondersteunt een ventilator tot maximaal 2A (24W)
*****De behuizing-/waterpompventilator ondersteunt een ventilator tot maximaal 2A (24W)
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP en CHA_FAN4/WP kunnen automatisch detecteren of een 3-pins of 4-pins ventilator wordt gebruikt.

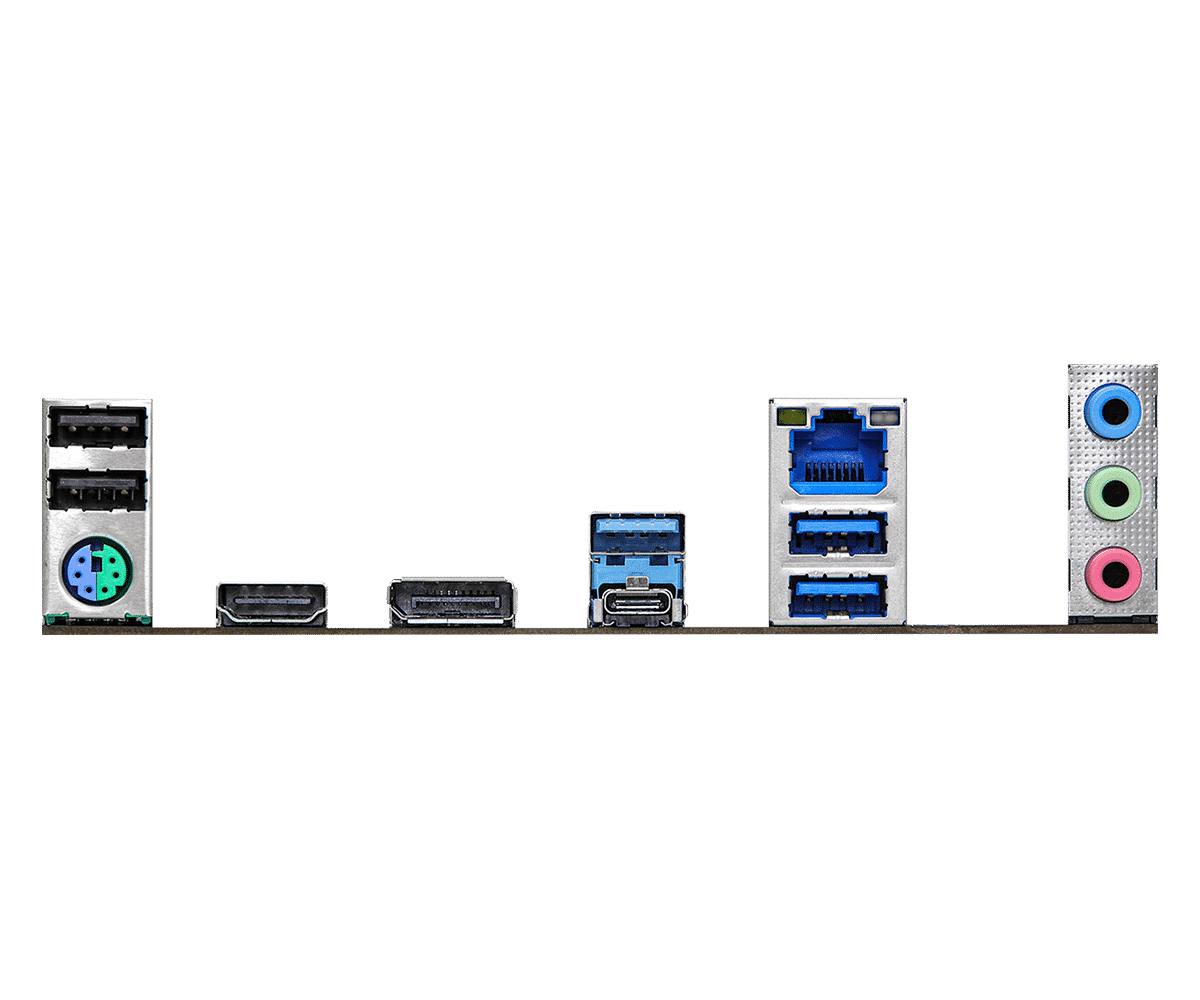

Achterpaneel I/O
– 1 x PS/2 muis/toetsenbordpoort
– 1 x HDMI-poort
– 1 x DisplayPort 1.4
– 1 x USB 3.2 Gen2 Type-A poort (10 Gb/s) (ReDriver) (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen2 Type-C poort (10 Gb/s) (ReDriver) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 poorten (Ondersteunt ESD-bescherming)
– 2 x USB 2.0 poorten (Ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN-poort met LED (ACT/LINK LED en SPEED LED)
– HD-audioaansluitingen: Lijn-in / Voorspeaker / Microfoon
Software en UEFI
Software
– ASRock Moederbordhulpprogramma (A-Tuning)
– ASRock Dragon 2.5G LAN Software
– ASRock Polychrome SYNC*
UEFI
– ASRock EZ-modus
– ASRock Full HD UEFI
– ASRock Mijn favorieten in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze programma’s kunnen worden gedownload via ASRock Live Update & APP Shop.
Hardwaremonitor
– Ventilatortachometer: CPU, CPU/Waterpomp, Behuizing/Waterpompventilatoren
– Stille ventilator (Automatische aanpassing van ventilatorsnelheid op basis van CPU-temperatuur): CPU, CPU/Waterpomp, Behuizing/Waterpomp
– Meersnelheidsregeling ventilator: CPU, CPU/Waterpomp, Behuizing/Waterpomp
– Spanningsbewaking: CPU Vcore, PCH, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, +12V, +5V, +3.3V
Form Factor
– ATX-formaat: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP-klaar (ErP/EuP-geschikte voeding vereist)
