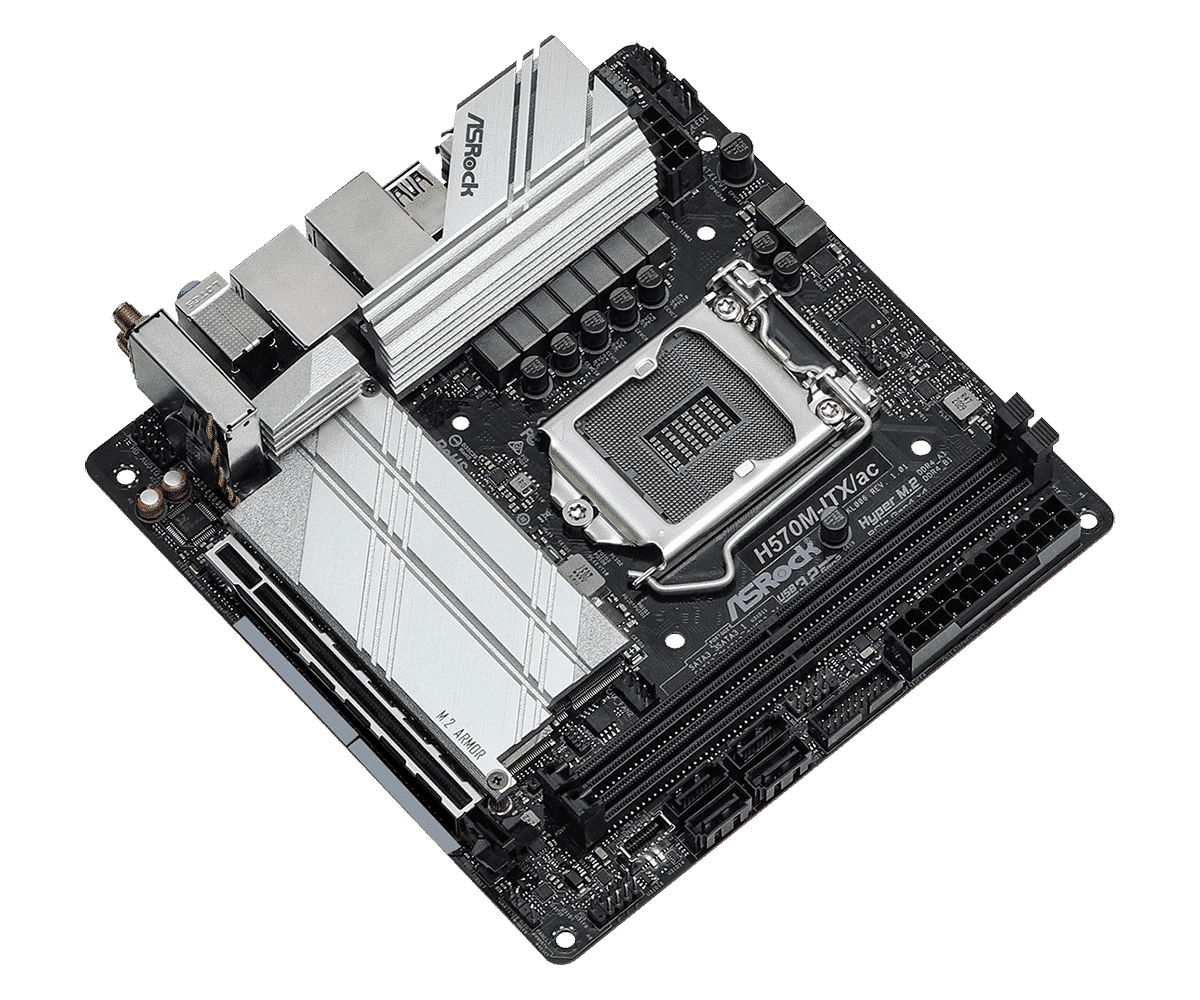

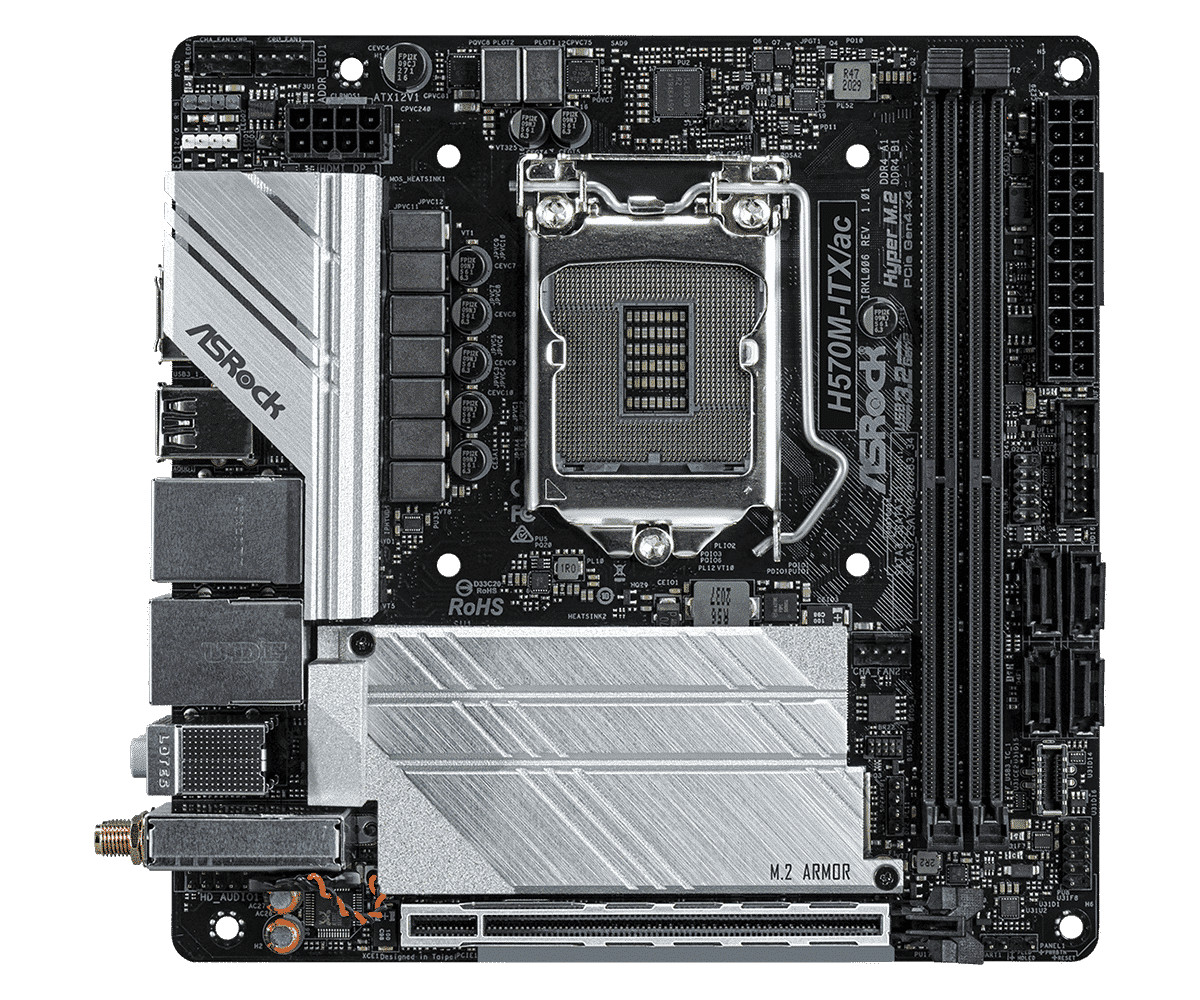

ASRock H570M-ITX/ac Socket 1200

Beschrijving

Het ASRock H570M-ITX/ac Moederbord is een Mini-TX moederbord gebaseerd op de Intel H570 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van dual-channel DDR4 geheugensloten met een maximale capaciteit van 64GB Ram,

Het ASRock H570M-ITX/ac moederbord beschikt over één PCI Express 4.0 x16, één  PCI Express 3.0 x1 en één M2 slot en is voorzien van een Intel 802.11ac Wifi module met Bluetooth 4.2, verder beschikt het ASRock H570M-ITX/ac LGA1200 moederbord beschikt ook over een ruim aantal aansluitingen zoals  HDMI, Displayport 1.4, USB 3.2 Gen2x2 Type-C, USB 3.2 Gen2 Type-A  en USB 2.0 Poorten

---

ASRock H570M-ITX/ac

Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie: 6 maanden
EAN: 4710483933875
Fabrikantcode: 90-MXBEU0-A0UAYZ, H570M-ITX/ac

---

Drivers voor de ASRock H570M-ITX/ac
Processoren die door worden ondersteund door de ASRock H570M-ITX/ac

---

Pakketinhoud

• Asrock ASRock H570M-ITX/ac moederbord
• IO-Shield
• 2 antennes
• Geen handleiding, driver-cd of kabels inbegrepen

---

Specificaties

Unieke Kenmerken

ASRock USB 3.2 Gen2

• ASRock USB 3.2 Gen2x2 Type-C Port (20 Gb/s)
• ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)

ASRock Super Alloy

• Premium 60A Power Choke
• 50A Dr.MOS
• Nichicon 12K Black Caps (100% in Japan gemaakte hoogwaardige geleidende polymeren condensatoren)
• Sapphire Black PCB
• High Density Glass Fabric PCB
• 8 Laags PCB

• 2.5G LAN
• Intel® 802.11ac WiFi

ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop

---

CPU

• Ondersteunt 10e en 11e generatie Intel® Core™ processoren (LGA1200)
• Digi Power ontwerp
• 8 Power Phase ontwerp
• Ondersteunt Intel® Turbo Boost Max 3.0 Technologie

---

Chipset

• Intel® H570

---

Geheugen

• Dual Channel DDR4 Geheugen Technologie
• 2 x DDR4 DIMM Slots
• 11e generatie Intel® Core™ processoren ondersteunen DDR4 non-ECC, un-buffered geheugen tot 5066+(OC)*
• 10e generatie Intel® Core™ processoren ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4600+(OC)*
• Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
• Max. capaciteit van systeemgeheugen: 64GB**
• Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0

• *11e generatie Intel® Core™ (i9/i7/i5) ondersteunt DDR4 3200 native; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
• 10e generatie Intel® Core™ (i9/i7) ondersteunt DDR4 2933 native; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
• **Door de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder dan 4GB zijn voor reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.

---

BIOS

• 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
• ACPI 6.0 Compatibele wake-up gebeurtenissen
• SMBIOS 2.7 Ondersteuning
• CPU, CPU GT, VCCSA, DRAM, VPPM, VCCIN AUX, VCCIO, VCCST Voltage Multi-aanpassing

---

Grafisch

• 11e generatie Intel® Core™ processoren ondersteunen Intel® Xe Graphics Architecture (Gen 12). 10e generatie Intel® Core™ processoren ondersteunen Gen 9 Graphics
• Dual graphics output: ondersteunt HDMI en DisplayPort 1.4 poorten door onafhankelijke weergavecontrollers
• Ondersteunt HDMI 2.0 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e generatie Intel® Core™ processoren
• Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e generatie Intel® Core™ processoren
• Ondersteunt DisplayPort 1.4 met max. resolutie tot 4K x 2K (4096×2304) @ 60Hz
• Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 Poort (Compatibele HDMI-monitor vereist)
• Ondersteunt HDCP 2.2 met DisplayPort en HDMI Poorten (HDCP 2.3 klaar met 11e generatie Intel® Core™ processoren)

• *Intel® UHD Graphics ingebouwde visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die GPU geïntegreerd hebben.
• Grafische specificaties kunnen variëren tussen CPU-types.

---

Audio

• 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
• Ondersteunt overspanningsbescherming
• Nahimic Audio

---

LAN

• 1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
• Ondersteunt Dragon 2.5G LAN Software
• Smart Auto Adjust Bandwidth Control
• Visueel gebruiksvriendelijke UI
• Visuele netwerknuttingsstatistieken
• Geoptimaliseerde standaardinstelling voor Game, Browser en Streaming Modes
• Door gebruiker aangepaste prioriteitscontrole
• Ondersteunt Wake-On-LAN
• Ondersteunt bliksem-/ESD-bescherming
• Ondersteunt Energiezuinige Ethernet 802.3az
• Ondersteunt PXE
• 1 x Gigabit LAN 10/100/1000 Mb/s (Intel® I219V)
• Ondersteunt Wake-On-LAN
• Ondersteunt bliksem-/ESD-bescherming
• Ondersteunt Energiezuinige Ethernet 802.3az
• Ondersteunt PXE

---

Wireless LAN

• Intel® 802.11ac WiFi Module
• Ondersteunt IEEE 802.11a/b/g/n/ac
• Ondersteunt Dual-Band (2.4/5 GHz)
• Ondersteunt draadloze verbindingen tot 433Mbps
• Ondersteunt Bluetooth 4.2 / 3.0 + High speed class II

---

Slots

• 11e generatie Intel® Core™ processoren: 1 x PCI Express 4.0 x16 Slot*
• 10e generatie Intel® Core™ processoren: 1 x PCI Express 3.0 x16 Slot*
• 1 x Vertical M.2 Socket (Key E) met de meegeleverde WiFi-802.11ac PCIe WiFi-module (op de achterste I/O)

• *Ondersteunt NVMe SSD als opstartschijven

---

Opslag

• 4 x SATA3 6.0 Gb/s Aansluitingen
• 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2280 M.2 PCI Express module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11e generatie Intel® Core™ processoren)*
• 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)*

• *Ondersteunt Intel® Optane™ Technologie
• Ondersteunt NVMe SSD als opstartschijven
• Ondersteunt ASRock U.2 Kit

RAID

• Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
• Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe-opslagapparaten*

• *RAID-functie voor PCIe modus SSD in M2_1 is alleen beschikbaar met geïnstalleerde Intel® SSD.

---

Aansluitingen

• 1 x RGB LED Header*
• 1 x Addressable LED Header**
• 1 x CPU Fan Connector (4-pin)***
• 1 x Chassis Fan Connector (4-pin)****
• 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
• 1 x 24 pin ATX Power Connector
• 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
• 1 x Front Panel Audio Connector
• 1 x USB 2.0 Header (Ondersteunt 2 USB 2.0 poorten) (Ondersteunt ESD-bescherming)
• 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD-bescherming)
• 1 x Front Panel Type C USB 3.2 Gen1 Header (5Gb/s) (Ondersteunt ESD-bescherming)

• *Ondersteunt in totaal tot 12V/3A, 36W LED Strip
• **Ondersteunt in totaal tot 5V/3A, 15W LED Strip
• ***De CPU Fan Connector ondersteunt de CPU-fan met maximaal 1A (12W) fanvermogen.
• ****De Chassis Fan Connector ondersteunt de chassisfan met maximaal 1A (12W) fanvermogen.
• *****De Chassis/Water Pump Fan ondersteunt de waterkoeler fan met maximaal 2A (24W) fanvermogen. CHA_FAN1/WP kan automatisch detecteren of een 3-pin of 4-pin fan wordt gebruikt.

---

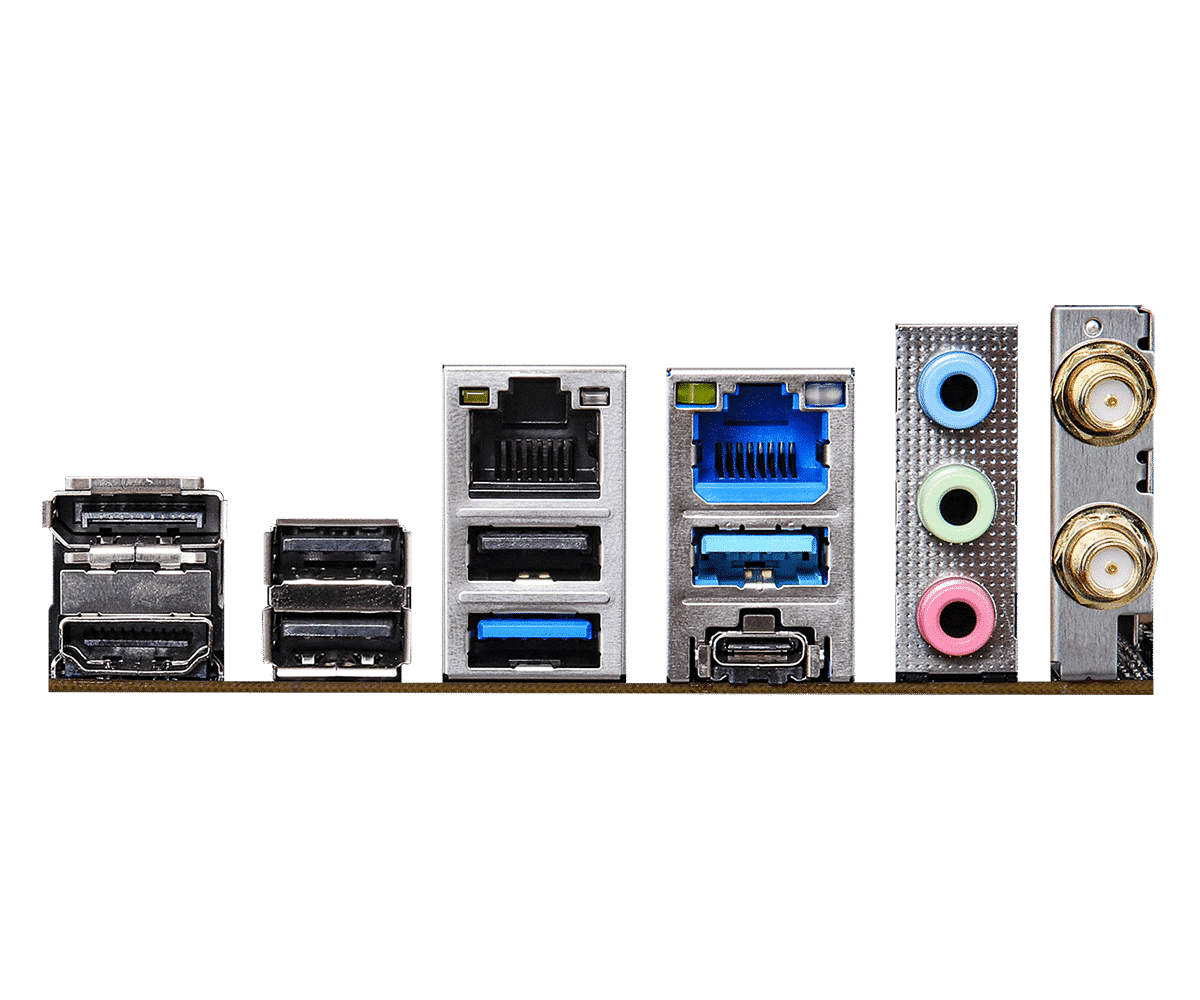

Achterpaneel I/O

• 2 x Antenne Poorten
• 1 x HDMI Poort
• 1 x DisplayPort 1.4
• 1 x USB 3.2 Gen2x2 Type-C Port (20 Gb/s) (Ondersteunt ESD-bescherming)
• 2 x USB 3.2 Gen2 Type-A Poorten (10 Gb/s) (Ondersteunt ESD-bescherming)
• 3 x USB 2.0 Poort (Ondersteunt ESD-bescherming)
• 2 x RJ-45 LAN Poorten met LED (ACT/LINK LED en SPEED LED)
• HD Audio Jacks: Line in / Front Speaker / Microphone

---

Software en UEFI

Software

• ASRock Motherboard Utility (A-Tuning)
• ASRock Dragon 2.5G LAN Software
• ASRock Polychrome SYNC*

UEFI

• ASRock EZ Mode
• ASRock Full HD UEFI
• ASRock My Favorites in UEFI
• ASRock Instant Flash
• ASRock Internet Flash
• ASRock Easy RAID Installer

• *Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.

---

Accessoires

• I/O Shield

---

Hardware Monitor

• Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans
• Stille Fan (Auto pas de snelheid van de chassisfan aan op basis van CPU-temperatuur): CPU, Chassis, Chassis/Water Pump Fans
• Fan Multi-Speed Control: CPU, Chassis, Chassis/Water Pump Fans
• Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore

---

Formaat

• Mini-ITX Formaat: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
• 8 Laags PCB

---

OS

• Microsoft Windows® 10 64-bit / 11 64-bit

---

Certificeringen

• FCC, CE
• ErP/EuP klaar (ErP/EuP klaar voeding is vereist)
