Beschrijving
het Asrock H570M Pro4 is een Micro-ATX moederbord gebasseerd op de Intel H570 chipset met ondersteuning voor de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram, één PCI Express 4.0 x16, één PCI Express 3.0 x4, één PCI Express 3.0 x1 en twee Ultra M2 slotsen Het Asrock H570M Pro4 LGA1200 moederbord beschikt ook over HDMI, Displayport,  USB 3.2 Gen2 en USB 3.1 Gen1 aansluitingen

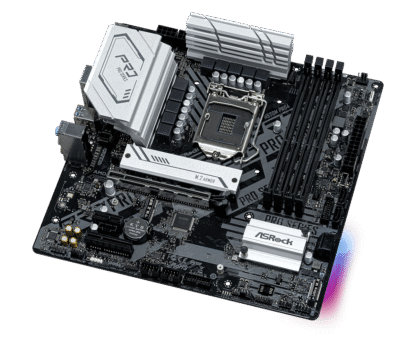

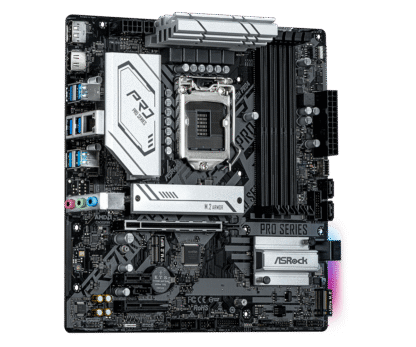

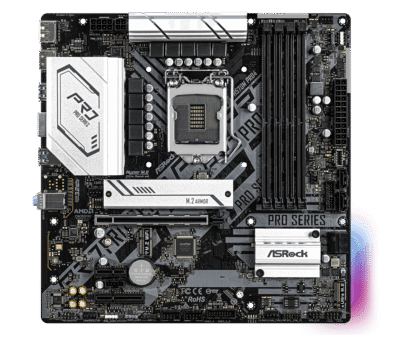

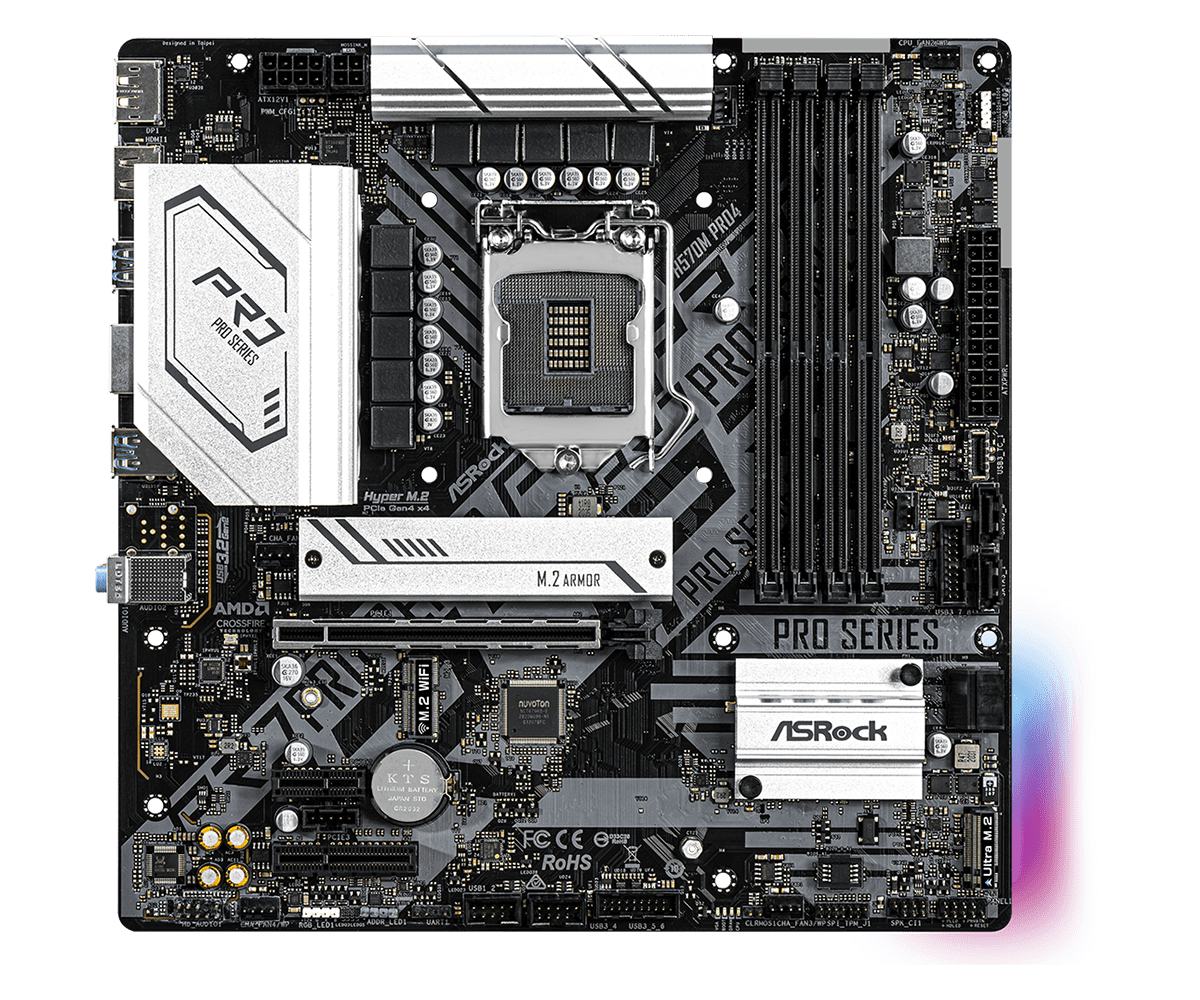

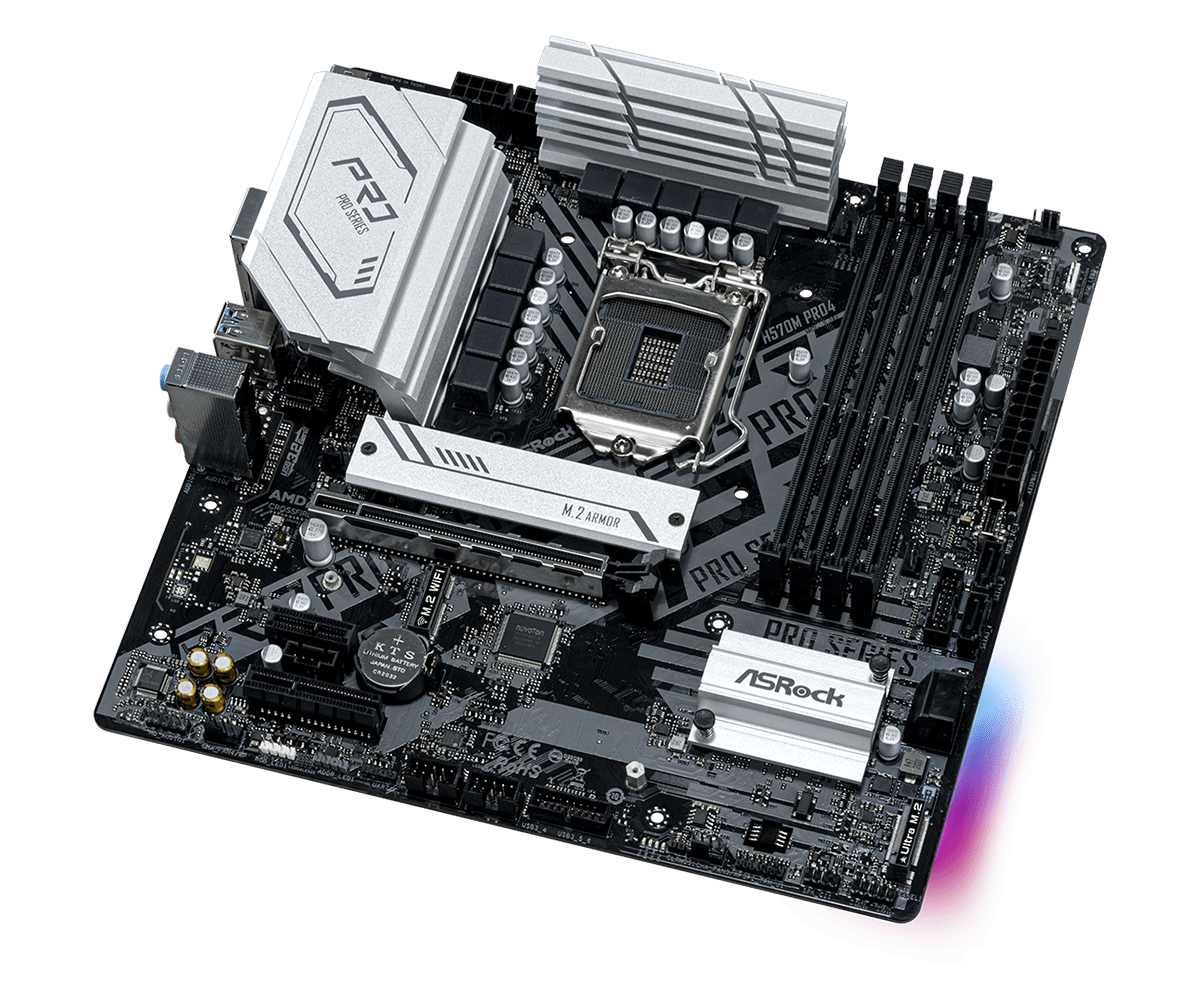

Asrock H570M Pro4
Type: Moederbord
Socket:Â LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie:Â 6 maanden
EAN: 4710483933905
Fabrikantcode: 90-MXBFR0-A0UAYZ
Drivers voor de Asrock H570M Pro4
Processoren die door worden ondersteund door de Asrock H570M Pro4
Pakketinhoud
- Asrock H570M Pro4 moederbord
- IO-Shield
- Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Unieke Eigenschappen
ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers) Technology
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4) ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (voor alle USB-, Audio-, LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e generatie Intel® Core™ Processors en 11e generatie Intel® Core™ Processors (LGA1200)
– Digi Power ontwerp
– 8 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
Chipset
– Intel® H570
Geheugen
– Dual Channel DDR4 Memory Technologie
– 4 x DDR4 DIMM Sleuven
– 11e generatie Intel® Core™ Processors ondersteunen DDR4 non-ECC, ongebufferd geheugen tot 4800+(OC)*
– 10e generatie Intel® Core™ Processors ondersteunen DDR4 non-ECC, ongebufferd geheugen tot 4600+(OC)*
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van het systeemgeheugen: 128GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11e generatie Intel® Core™ (i9/i7/i5) ondersteunen DDR4 3200 native; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
10e generatie Intel® Core™ (i9/i7) ondersteunen DDR4 2933 native; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
**Vanwege beperkingen van het besturingssysteem kan de werkelijke geheugengrootte kleiner zijn dan 4 GB voor reservering voor systeemgebruik onder Windows® 32-bits OS. Voor Windows® 64-bits OS met 64-bits CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met ondersteuning voor meertalige GUI
– ACPI 6.0-compatibele wake-up gebeurtenissen
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, GT, DRAM, VPPM, VCCIN_AUX, VCCIO, VCCIO, VCCST, VCCSA Voltage Multi-adjustment
Grafisch
– 11e generatie Intel® Core™ Processors ondersteunen Intel® Xe Graphics Architectuur (Gen 12). 10e generatie Intel® Core™ Processors ondersteunen Gen 9 Graphics
– Dubbele grafische uitvoer: ondersteunt HDMI en DisplayPort 1.4 poorten door onafhankelijke display controllers
– Ondersteunt HDMI 2.0 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e generatie Intel® Core™ Processors
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e generatie Intel® Core™ Processors
– Ondersteunt DisplayPort 1.4 met max. resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 1.4 Poort (HDMI-compliant monitor vereist)
– Ondersteunt HDCP 2.2 met DisplayPort en HDMI-poorten (HDCP 2.3 klaar met 11e generatie Intel® Core™ Processors)
*Intel® UHD Graphics Built-in Visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die GPU-integratie hebben.
Grafische specificaties kunnen variëren tussen CPU-types.
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Ondersteunt overspanningsbeveiliging
– Nahimic Audio
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem/ESD-bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Sleuven
11e generatie Intel® Core™ Processors
– 1 x PCI Express 4.0 x16 Slot (PCIE1)*
10e generatie Intel® Core™ Processors
– 1 x PCI Express 3.0 x16 Slot (PCIE1)*
– 1 x PCI Express 3.0 x4 Slot
– 1 x PCI Express 3.0 x1 Slot
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module en Intel® CNVi (GeĂŻntegreerde WiFi/BT)
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s Connectors*
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2280 M.2 PCI Express-module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11e generatie Intel® Core™ Processors)**
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
*Als M2_2 bezet is door een SATA-type M.2-apparaat, wordt SATA3_1 uitgeschakeld.
**Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
RAID
– Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
– Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe opslagapparaten*
*RAID-functie voor PCIe-modus SSD in M2_1 is alleen beschikbaar met Intel® SSD geïnstalleerd.
Aansluitingen
– 1 x SPI TPM Header
– 1 x Chassis Intrusion en Speaker Header
– 2 x RGB LED Headers*
– 2 x Addressable LED Headers**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
– 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector
– 1 x Thunderbolt™ AIC Connector (5-pin) (Ondersteunt ASRock Thunderbolt™ 4 AIC Card)
– 2 x USB 2.0 Headers (Ondersteuning voor 4 USB 2.0 poorten) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 Headers (Ondersteuning voor 4 USB 3.2 Gen1 poorten) (Ondersteunt ESD-bescherming)
– 1 x Front Panel Type C USB 3.2 Gen1 Header (Ondersteunt ESD-bescherming)
*Ondersteuning in totaal tot 12V/3A, 36W LED Strip
**Ondersteuning in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU-fan met een maximaal vermogen van 1A (12W).
****De CPU/Water Pump Fan ondersteunt de waterkoeler ventilator met een maximaal vermogen van 2A (24W).
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler ventilator met een maximaal vermogen van 2A (24W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP en CHA_FAN4/WP kunnen automatisch detecteren of er een 3-pins of 4-pins ventilator in gebruik is.

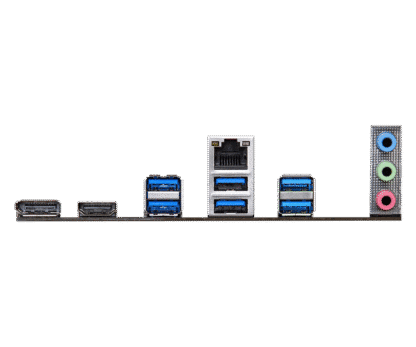

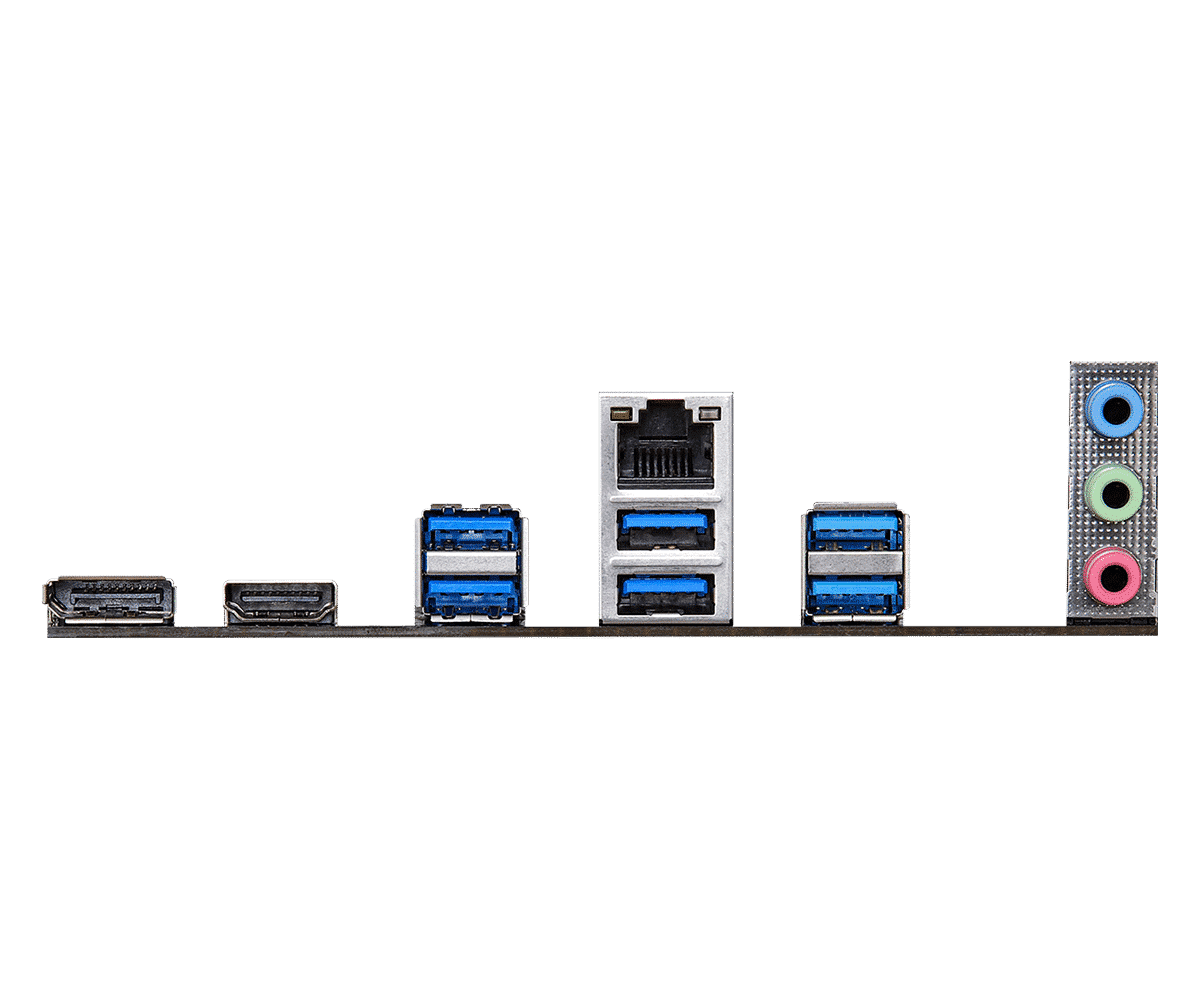

Achterpaneel I/O
– 3 x Antenne Montagepunten
– 1 x HDMI-poort
– 1 x DisplayPort 1.4
– 2 x USB 3.2 Gen2 poorten (10 Gb/s) (ReDriver) (Ondersteunt ESD-bescherming)
– 4 x USB 3.2 Gen1 poorten (Ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Moederbord Utility (A-Tuning)
– ASRock Polychrome SYNC
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock Mijn Favorieten in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze utilities kunnen worden gedownload via ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– Temperatuurdetectie: CPU, CPU/Waterpomp, Chassis/Waterpompventilatoren
– Ventilatortachometer: CPU, CPU/Waterpomp, Chassis/Waterpompventilatoren
– Stille ventilator (Automatisch aanpassen van de snelheid van de ventilator door de CPU-temperatuur): CPU, CPU/Waterpomp, Chassis/Waterpompventilatoren
– Multi-Speed ventilatorregeling: CPU, CPU/Waterpomp, Chassis/Waterpompventilatoren
– CASE OPEN detectie
– Spanningsbewaking: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, VCCIN_AUX, VCCSA, VCCIO, VCCPLL, ATX+5VSB
Formaat
– Micro ATX Formaat: 9.6-inch x 9.6-inch, 24.4 cm x 24.4 cm
– Solid Capacitor ontwerp
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP gereed (ErP/EuP gereed voeding vereist)
