Beschrijving
De H670M-ITX/AX is een krachtige moederbordoptie voor compacte builds, die uitgebreide connectiviteitsmogelijkheden biedt. Dit moederbord ondersteunt de 12e, 13e en 14e generatie Intel-processors en is voorzien van diverse aansluitingen, waaronder USB 3.2 Gen 2×2, Wi-Fi 6E, en Bluetooth 5.2, zodat je altijd profiteert van snelle en betrouwbare verbindingen. Met een M.2-slot voor snelle opslag en ondersteuning voor zowel HDMI- als DisplayPort-uitgangen, biedt het H670M-ITX/AX een ideale oplossing voor gebruikers die op zoek zijn naar een klein, maar krachtige opstelling voor gaming, creatief werk of dagelijks gebruik. Dankzij de robuuste bouwkwaliteit en geavanceerde netwerkopties is het H670M-ITX/AX perfect voor wie geen concessies wil doen aan prestaties.

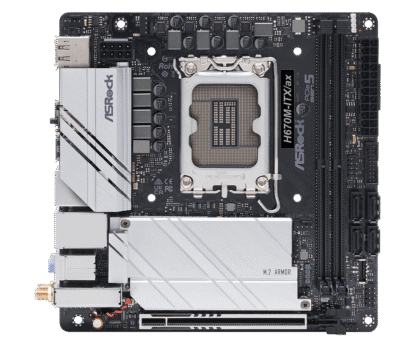

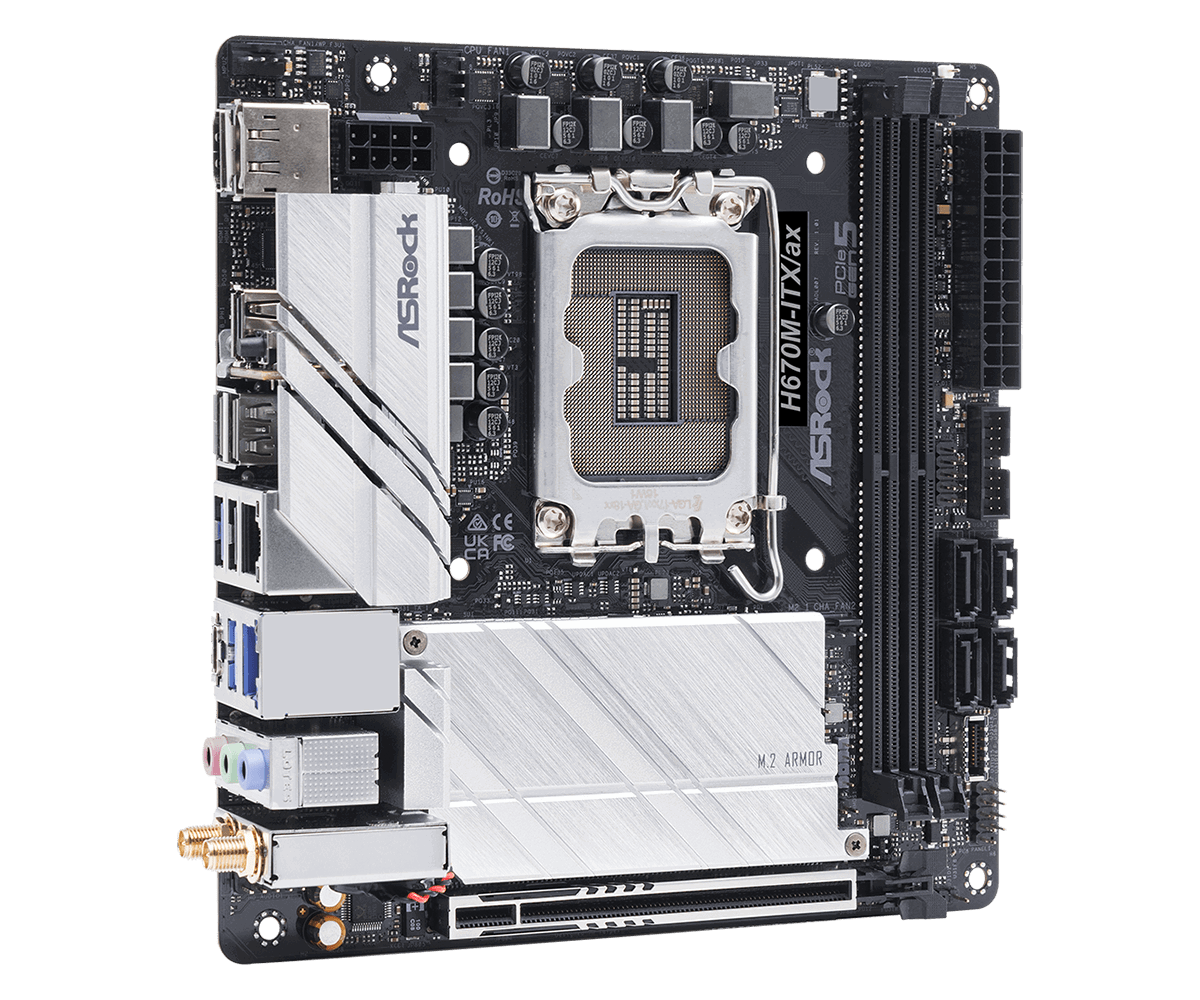

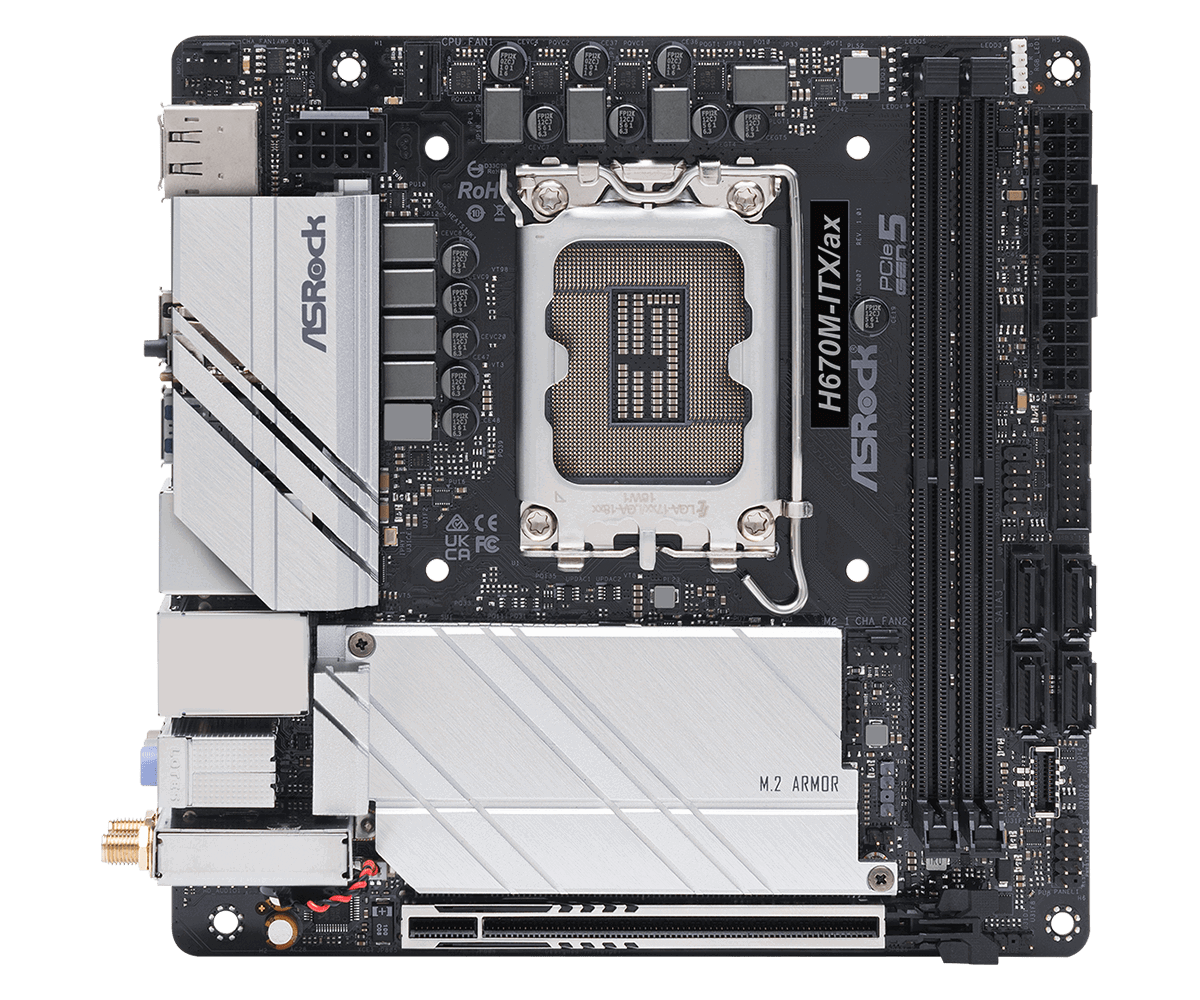

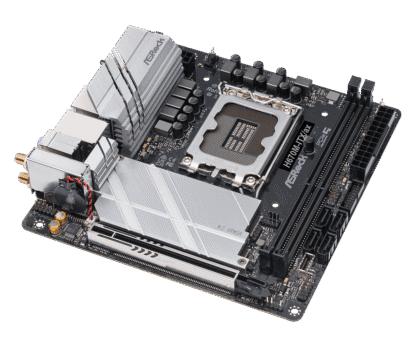

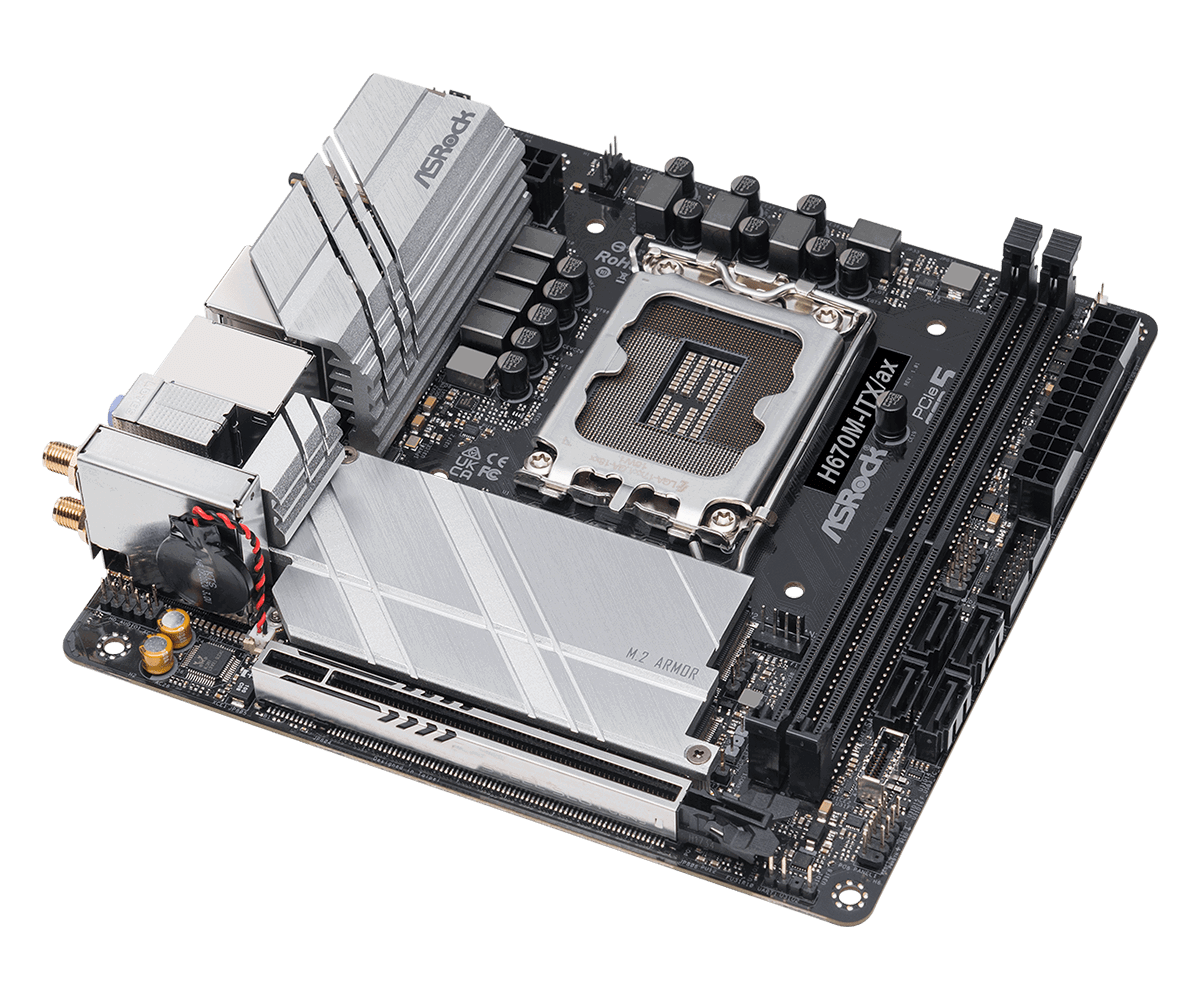

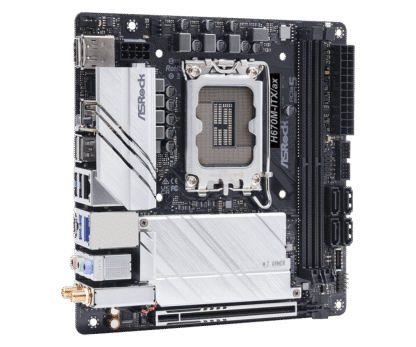

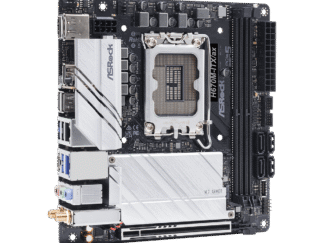

Product: ASRock H670M-ITX/AX
Socket: LGA1700
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
Ean: 4710483936531
SKU: 90-MXBHZ0-A0UAYZ
Garantie: 6 maanden
Drivers voor de ASRock H670M-ITX/AX
Processoren die ondersteund worden door de ASRock H670M-ITX/AX

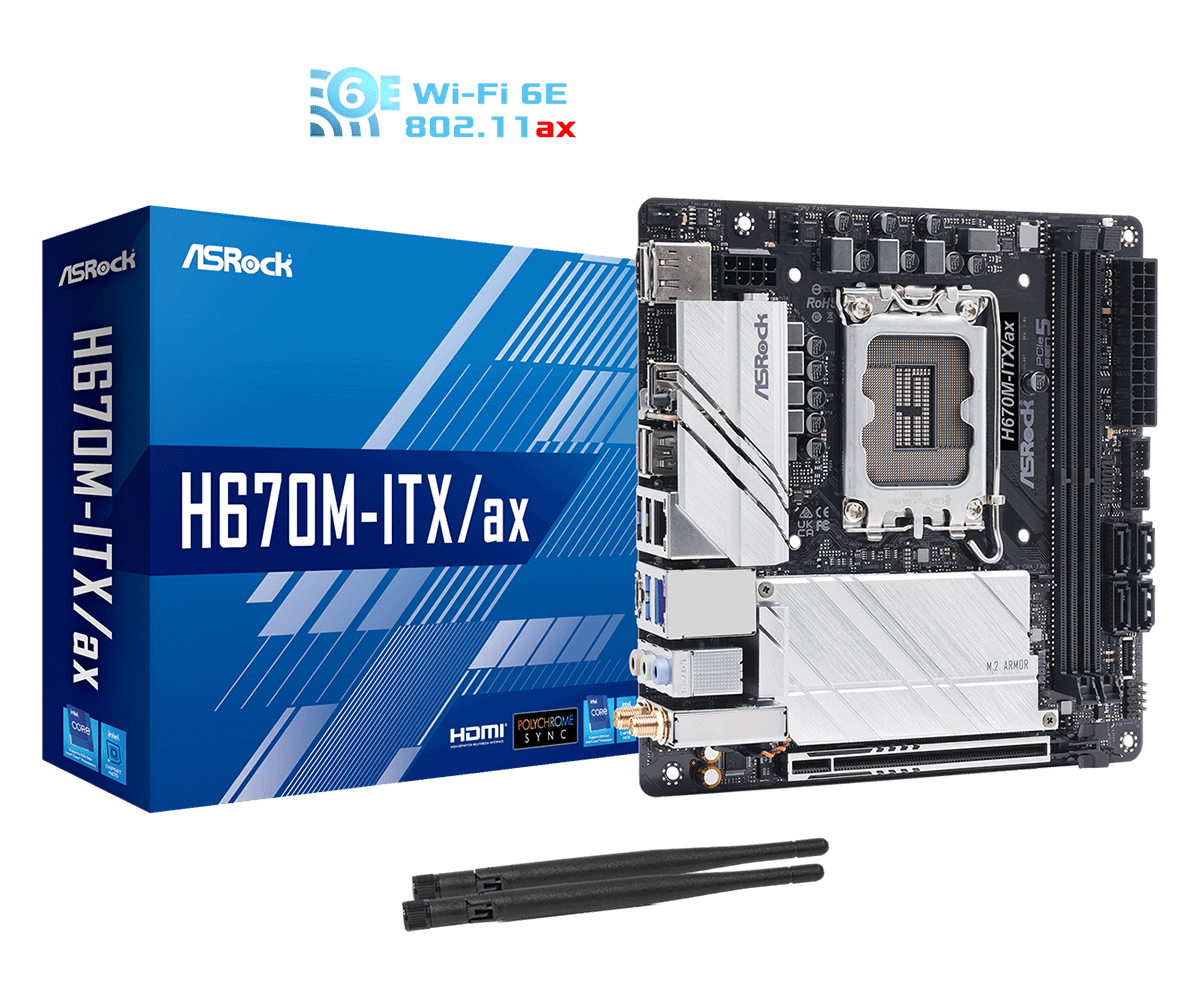

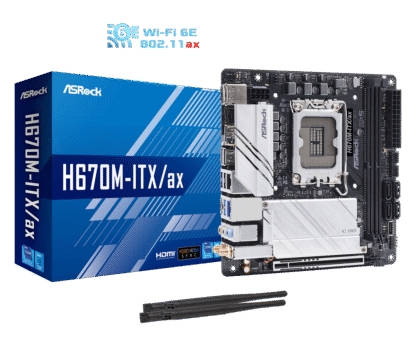

pakketinhoud:
– Moederbord (ASRock H670M-ITX/AX)
– IO-Shield (metalen achterplaat)
– 2 Antennes
– Handleiding
– Driver CD
– Kabels
Unieke Kenmerken
ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2x2 Type-C Poort (20 Gb/s)
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
ASRock Super Alloy
– Premium Power Choke
– 50A Dr.MOS
– Nichicon 12K Black Caps (100% Japanse hoogwaardige geleidende polymeren condensatoren)
– Sapphire Black PCB
– High Density Glass Fabric PCB
– 8-laags PCB
2.5G LAN
802.11ax Wi-Fi 6E
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 14e, 13e en 12e Gen Intel® Core™ Processoren (LGA1700)
– Digi Power ontwerp
– 8 Power Phase ontwerp
– Ondersteunt Intel® Hybrid Technologie
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
Chipset
– Intel® H670
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 2 x DDR4 DIMM Slots
– Ondersteunt DDR4 non-ECC, un-buffered geheugen tot 5000+(OC)*
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 64GB
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*Ondersteunt DDR4 3200 standaard.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 Compatibele wake-up evenementen
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V PCH Voltage Multi-aanpassing
Grafisch
– Intel® Xe Graphics Architectuur (Gen 12)
– Dubbele grafische uitvoer: ondersteunt HDMI en DisplayPort 1.4 poorten door onafhankelijke display controllers
– Ondersteunt HDMI 2.1 TMDS Compatibel met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt DisplayPort 1.4 met DSC (gecomprimeerd) maximale resolutie tot 8K (7680×4320) @ 60Hz / 5K (5120×3200) @ 120Hz
– Ondersteunt HDCP 2.3 met HDMI 2.1 TMDS Compatibel en DisplayPort 1.4 Poorten
*Intel® UHD Graphics Ingebouwde Visuals en de VGA-uitgangen kunnen alleen ondersteund worden door processoren die een geïntegreerde GPU hebben.
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Ondersteunt Overspanningsbeveiliging
– Nahimic Audio
LAN
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
– Ondersteunt Dragon 2.5G LAN Software
– Slimme Auto Aanpassing Bandbreedte Controle
– Visuele Gebruiksvriendelijke UI
– Visuele Netwerkgebruik Statistieken
– Geoptimaliseerde Standaardinstellingen voor Game-, Browser- en Streamingmodi
– Gebruiker Aangepaste Prioriteitscontrole
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem/ESD Beveiliging
– Ondersteunt Energiezuinig Ethernet 802.3az
– Ondersteunt PXE
1 x Gigabit LAN 10/100/1000 Mb/s (Intel® I219V)
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem/ESD Beveiliging
– Ondersteunt Energiezuinig Ethernet 802.3az
– Ondersteunt UEFI PXE
Wireless LAN
– 802.11ax Wi-Fi 6E Module
– Ondersteunt IEEE 802.11a/b/g/n/ax
– Ondersteunt Dual-Band 2×2 160MHz met uitgebreide 6GHz band ondersteuning*
– 2 antennes ter ondersteuning van 2 (Verzenden) x 2 (Ontvangen) diversiteitstechnologie
– Ondersteunt Bluetooth 5.3 + Hoge snelheid klasse II
– Ondersteunt MU-MIMO
*Wi-Fi 6E (6GHz band) wordt ondersteund door Microsoft Windows® 11. De beschikbaarheid is afhankelijk van de regelgeving in elk land en elke regio. Het zal geactiveerd worden (voor ondersteunde landen) via Windows® Update en software-updates zodra beschikbaar.
Een 6GHz compatibele router is vereist voor 6E-functionaliteit.
Uitbereidingssleuven
CPU:
– 1 x PCIe 5.0 x16 Slot (PCIE1), ondersteunt x16 modus*
Chipset:
– 1 x Verticale M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module en Intel® CNVi (Geïntegreerde WiFi/BT)
*Ondersteunt PCIe riser-kaarten om één x16-slot naar twee x8-slots uit te breiden
Ondersteunt NVMe SSD als opstartschijven
Opslag
CPU:
– 1 x Hyper M.2 Socket (M2_1, Key M), ondersteunt type 2280 PCIe Gen4x4 (64 Gb/s) modus*
Chipset:
– 1 x Hyper M.2 Socket (M2_2, Key M), ondersteunt type 2280 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) modi*
– 4 x SATA3 6.0 Gb/s Aansluitingen
*Ondersteunt Intel® Optane™ Geheugen H Series (alleen M2_2)
Ondersteunt Intel® Volume Management Device (VMD)
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
RAID
– Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
– Ondersteunt RAID 0, RAID 1 en RAID 5 voor M.2 NVMe opslagapparaten*
*Vereist extra M.2 NVMe uitbreidingskaarten om RAID 5 te ondersteunen
Aansluitingen
– 1 x RGB LED Header*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 1 x Chassis Fan Connector (4-pin)****
– 1 x Chassis/Water Pump Fan Connector (4-pin) (Slimme Ventilator Snelheidscontrole)*****
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector
– 1 x USB 2.0 Header (Ondersteunt 2 USB 2.0 poorten) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD Bescherming)
– 1 x Front Panel Type C USB 3.2 Gen1 Header (Ondersteunt ESD Bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**Ondersteunt in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU fan met maximaal 1A (12W) fanvermogen.
****De Chassis Fan Connector ondersteunt de chassis fan met maximaal 1A (12W) fanvermogen.
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler fan met maximaal 2A (24W) fanvermogen.
CHA_FAN1/WP kan automatisch detecteren of een 3-pin of 4-pin fan in gebruik is.

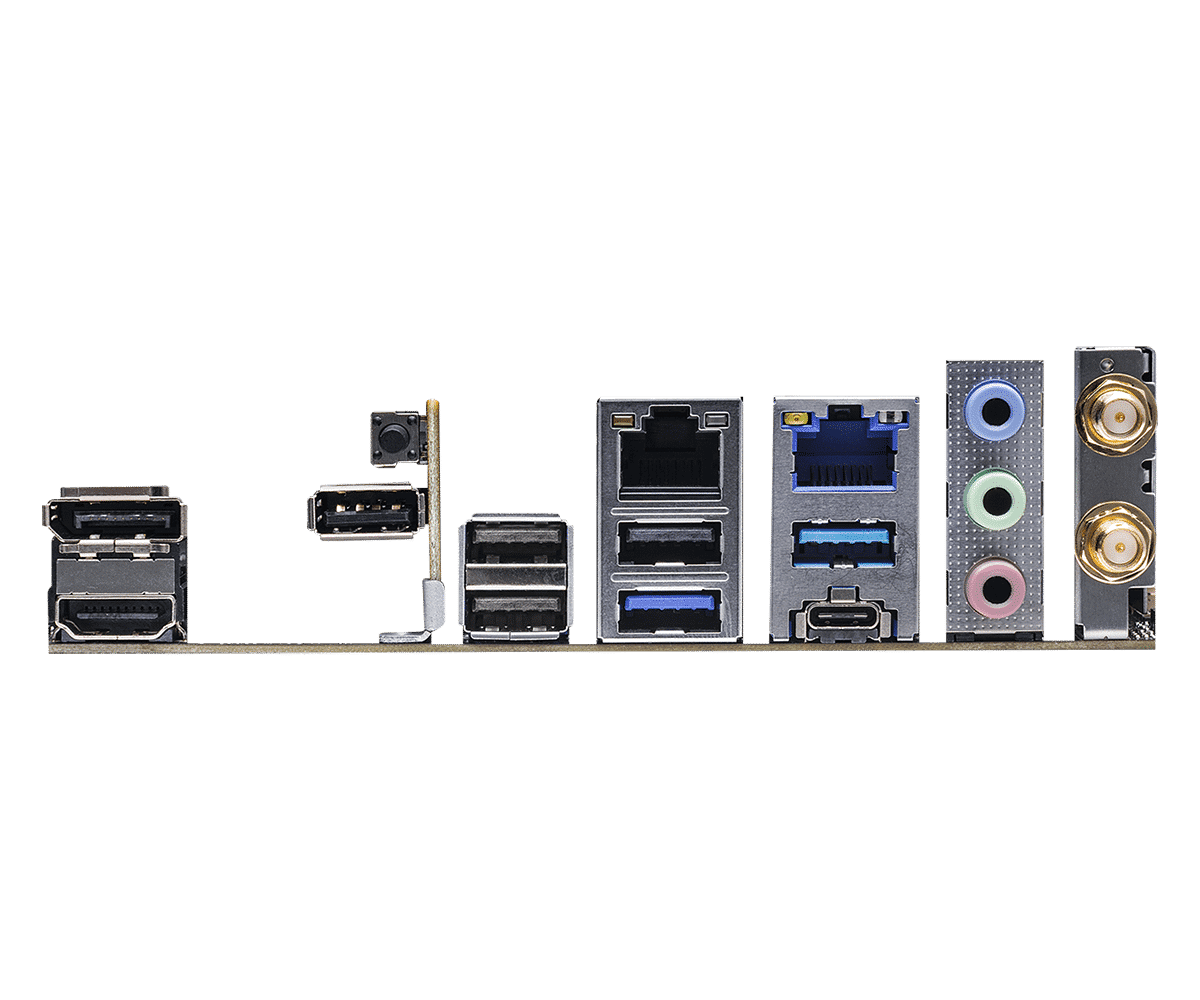

Achterpaneel I/O
– 2 x Antenne Poorten
– 1 x HDMI Poort
– 1 x DisplayPort 1.4
– 2 x USB 3.2 Gen2 Poorten (10 Gb/s) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen2x2 Type-C Poort (20 Gb/s) (Ondersteunt ESD Bescherming)
– 4 x USB 2.0 Poorten (Ondersteunt ESD Bescherming)
– 2 x RJ-45 LAN Poorten met LED (ACT/LINK LED en SNEDE LED)
– 1 x BIOS Flashback Knop
– HD Audio Jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Moederbord Utility (A-Tuning)
– ASRock Dragon 2.5G LAN Software
– ASRock Polychrome SYNC*
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen gedownload worden van ASRock Live Update & APP Shop.
Hardware Monitor
– Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans
– Quiet Fan (Auto pas de snelheid van de chassisventilator aan op basis van de CPU-temperatuur): CPU, Chassis, Chassis/Water Pump Fans
– Fan Multi-Speed Control: CPU, Chassis, Chassis/Water Pump Fans
– Voltage monitoring: CPU Vcore, +12V, +5V, +3.3V
Formaat
– Mini-ITX Formaat: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
– 8-laags PCB
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP klaar (ErP/EuP klaar voeding is vereist)
