Beschrijving

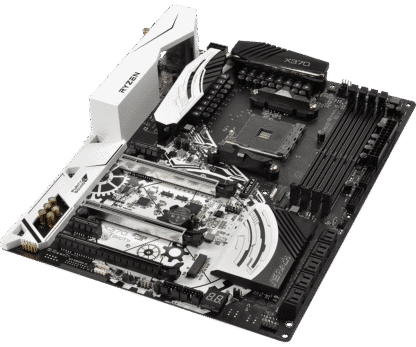

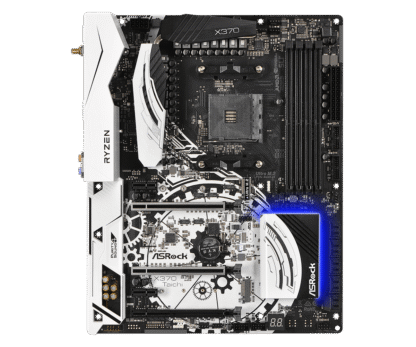

Het ASRock X370 Taichi Moederbord is een ATX AMD AM4 moederbord voorzien van de X370 Chipset. Het moederbord beschikt over 4 geheugen sloten met een maximale capaciteit van 64GB, twee PCI Express – , twee PCI Express 2.0 sloten en twee M.2 aansluitingen. Verder is het moederbord voorzien van tien Sata-600 connectors en Wifi.Uiteraard ontbreken de nodige USB Poorten (zes USB 3.1 Gen1, 1 USB 3.1 Gen1 Type-A en C) niet.
Klik hier voor de ondersteunende CPU’s
Klik hier voor de stuurprogramma’s
Product: ASRock X370 Taichi
Socket: AMD AM4
Categorie: moederborden
Merk: ASRock
EAN:4717677333121
Staat: Refurbished – BIOS geüpdatet naar de nieuwste versie
SKU: 90-MXB500-A0UAYZ, X370 Tachi, X370 Taichi
Garantie: 6 maanden
pakketinhoud:
– Moederbord (ASRock X370 Taichi)
– IO-Shield (Blikken achterplaatje)
– Geen
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
Unieke Kenmerken
ASRock USB 3.1 Gen2
– ASRock USB 3.1 Gen2 Type-A poort (10 Gb/s)
– ASRock USB 3.1 Gen2 Type-C poort (10 Gb/s)
ASRock Super Alloy
– XXL Aluminium Legering Heatsink
– Premium 60A Power Choke
– Premium Memory Alloy Choke (vermindert 70% kernverlies in vergelijking met ijzerpoeder choke)
– Dual-Stack MOSFET (DSM)
– Nichicon 12K Black Caps (100% in Japan gemaakte hoogwaardige geleidende polymeercondensatoren)
– I/O Armor
– Matte Zwarte PCB
– High Density Glass Fabric PCB
– 2oz Koper PCB
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (voor alle USB, Audio, LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt AMD Socket AM4 Ryzen Series CPU’s (Vermeer, Cezanne, Renoir, Matisse, Picasso, Summit Ridge, Raven Ridge en Pinnacle Ridge)*
– IR Digital PWM
– 16 Power Phase ontwerp
– Kan extra 300W leveren voor de CPU
– Ondersteunt ASRock Hyper BCLK Engine II
*Vermeer, Cezanne en Renoir CPU’s worden ondersteund na het bijwerken van de BIOS, gebruik een andere CPU voor die update.
Chipset
– AMD Promontory X370
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 4 x DDR4 DIMM Sloten
– AMD Ryzen serie CPU’s (Matisse) ondersteunen DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & niet-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Pinnacle Ridge) ondersteunen DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & niet-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Picasso) ondersteunen DDR4 2933 / 2667 / 2400 / 2133 niet-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Summit Ridge) ondersteunen DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & niet-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Raven Ridge) ondersteunen DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 niet-ECC, un-buffered geheugen*
– Max. capaciteit van systeemgeheugen: 64GB**
– 15μ Gouden Contacten in DIMM Sloten
*Voor Ryzen Series CPU’s (Picasso en Raven Ridge), ECC wordt alleen ondersteund met PRO CPU’s.
Zie de onderstaande tabel voor de maximale ondersteunde DDR4 UDIMM frequentie.
Ryzen Series CPU’s (Matisse):
Ryzen Series CPU’s (Pinnacle Ridge):
Ryzen Series CPU’s (Picasso):
Ryzen Series CPU’s (Summit Ridge):
Ryzen Series CPU’s (Raven Ridge):
SR: Single rank DIMM, 1Rx4 of 1Rx8 op DIMM module label
DR: Dual rank DIMM, 2Rx4 of 2Rx8 op DIMM module label
**Vanwege de beperkingen van het besturingssysteem kan de werkelijke geheugen grootte minder zijn dan 4GB vanwege systeemgebruik reservering onder Windows® 32-bit OS. Voor Windows® 64-bit OS met een 64-bit CPU, is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met GUI ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 5.1 compliant wake up events
– Ondersteunt jumperfree
– SMBIOS 2.3 ondersteuning
– CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-aanpassing
Grafisch
– n.v.t.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Protection
– Ondersteunt Purity Sound™ 4
– Nichicon Fine Gold Series Audio Caps
– 120dB SNR DAC met Differential Amplifier
– TI® NE5532 Premium Headset Amplifier voor Front Panel Audio Connector (ondersteunt tot 600 Ohm hoofdtelefoons)
– Pure Power-In
– Direct Drive Technologie
– PCB isolate shielding
– Impedance Sensing op Rear Out poort
– Individuele PCB Layers voor R/L Audio Kanaal
– Gouden Audio Jacks
– 15μ Gouden Audio Connector
– Ondersteunt DTS Connect
LAN
– Gigabit LAN 10/100/1000 Mb/s
– GigaLAN Intel® I211AT
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Protection
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Wireless LAN
– Intel® 802.11ac WiFi Module (Gratis Bundel)
– Ondersteunt IEEE 802.11a/b/g/n/ac
– Ondersteunt Dual-Band (2.4/5 GHz)
– Ondersteunt draadloze snelheden tot 433Mbps
– Ondersteunt Bluetooth 4.2 / 3.0 + High speed class II
Uitbereidingssleuven
AMD Ryzen serie CPU’s (Matisse, Summit Ridge en Pinnacle Ridge)
– 2 x PCI Express 3.0 x16 Slots (enkele op x16 (PCIE2); dubbele op x8 (PCIE2) / x8 (PCIE3))*
AMD Ryzen serie CPU’s (Matisse, Raven Ridge)
– 1 x PCI Express 3.0 x16 Slot (enkele op x8 (PCIE2))*
AMD Athlon serie CPU’s
– 1 x PCI Express 3.0 x16 Slot (enkele op x4 (PCIE2))*
– 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)*
– 2 x PCI Express 2.0 x1 Slots
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™**
– Ondersteunt NVIDIA® Quad SLI™ en SLI™***
– 1 x Vertical M.2 Socket (Key E) met de meegeleverde WiFi-802.11ac PCIe WiFi module (op de achterzijde I/O)
– 15μ Gouden Contacten in VGA PCIe Slot (PCIE2)
*Ondersteunt NVMe SSD als opstartschijven
Als de PCIE5 slot bezet is, wordt M2_2 uitgeschakeld
**Deze functie wordt alleen ondersteund met Ryzen Series CPU’s (Matisse, Summit Ridge, Pinnacle Ridge, Picasso en Raven Ridge).
***Deze functie wordt alleen ondersteund met Ryzen Series CPU’s (Matisse, Summit Ridge en Pinnacle Ridge).
Opslag
– 8 x SATA3 6.0 Gb/s Connectoren, ondersteunt RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug
– 2 x SATA3 6.0 Gb/s Connectoren door ASMedia ASM1061, ondersteunt NCQ, AHCI en Hot Plug
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s) (met Matisse, Picasso, Summit Ridge, Raven Ridge en Pinnacle Ridge) of Gen3 x2 (16 Gb/s) (met Athlon serie APU)*
– 1 x M.2 Socket (M2_2), ondersteunt M Key type 2230/2242/2260/2280 M.2 PCI Express module tot Gen2 x4 (20 Gb/s)*
*Als M2_2 bezet is, wordt PCIE5 slot uitgeschakeld
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
USB
– 2 x USB 3.2 Gen2 Type-A poorten (10 Gb/s)
– 1 x USB 3.2 Gen2 Type-C poort (10 Gb/s)
– 2 x USB 3.2 Gen1 Type-A poorten (5 Gb/s)
– 2 x USB 2.0 poorten
– 1 x USB 3.2 Gen2 Type-C poort op de achterzijde I/O
– 4 x USB 3.2 Gen1 Type-A poorten op de achterzijde I/O
Video
– n.v.t.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Protection
– Ondersteunt Purity Sound™ 4
– Nichicon Fine Gold Series Audio Caps
– 120dB SNR DAC met Differential Amplifier
– TI® NE5532 Premium Headset Amplifier voor Front Panel Audio Connector (ondersteunt tot 600 Ohm hoofdtelefoons)
– Pure Power-In
– Direct Drive Technologie
– PCB isolate shielding
– Impedance Sensing op Rear Out poort
– Individuele PCB Layers voor R/L Audio Kanaal
– Gouden Audio Jacks
– 15μ Gouden Audio Connector
– Ondersteunt DTS Connect

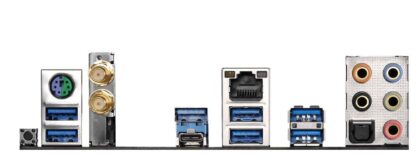

Back Panel I/O
– 1 x PS/2 Keyboard / Mouse poort
– 1 x USB 3.2 Gen2 Type-C poort (10 Gb/s)
– 2 x USB 3.2 Gen2 Type-A poorten (10 Gb/s)
– 2 x USB 3.2 Gen1 Type-A poorten (5 Gb/s)
– 1 x HDMI poort
– 1 x RJ45 LAN poort (Gigabit)
– 5 x Audio jacks
– 1 x Clear CMOS Button
Audio
– HD Audio Jacks: Achterluidspreker / Centraal / Bass / Line-in / Voorluidspreker / Microfoon (Gouden Audio Jacks)
Software en UEFI
Software
– ASRock A-Tuning
– ASRock RGB LED
– ASRock APP Charger
– ASRock XFast LAN
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– Temperatuur Sensortechnologie: CPU, CPU Optioneel/Waterpomp, Chassis, Chassis Optioneel/Waterpomp Fans
– Fan Tachometer: CPU, CPU Optioneel/Waterpomp, Chassis, Chassis Optioneel/Waterpomp Fans
– Stille Fan (Automatische aanpassing van de chassis fan snelheid op basis van CPU temperatuur): CPU, CPU Optioneel/Waterpomp, Chassis, Chassis Optioneel/Waterpomp Fans
– Meerdere Snelheden voor Fan Control: CPU, CPU Optioneel/Waterpomp, Chassis, Chassis Optioneel/Waterpomp Fans
– Spanning monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP
Formaat
– ATX Formaat: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
OS
– Microsoft® Windows® 10 64-bit / 11 64-bit*
*Bristol Ridge en Summit Ridge ondersteunen officieel geen Windows® 11.
Certificeringen
– FCC, CE
– ErP/EuP ready (ErP/EuP klaar voeding is vereist)
