Beschrijving
Het ASRock X570 Creator AMD AM4 Moederbord is gebasseerd op de X570 chipset en ondersteund AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-series desktop processor.
het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram, verder beschikt de ASRock X570 Creator over twee PCI Express 4.0 x16,drie PCI Express 2.0 x1 en drie Hyper M.2 sloten. Het moederbord is ook voorzien van Wifi, Bluetooth, acht x SATA3 6.0 Gb, zes USB 3.2 Gen1, twee USB 3.2 Gen2 Thunderbolt™ 3 Type-C, twee RJ-45 LAN poorten.

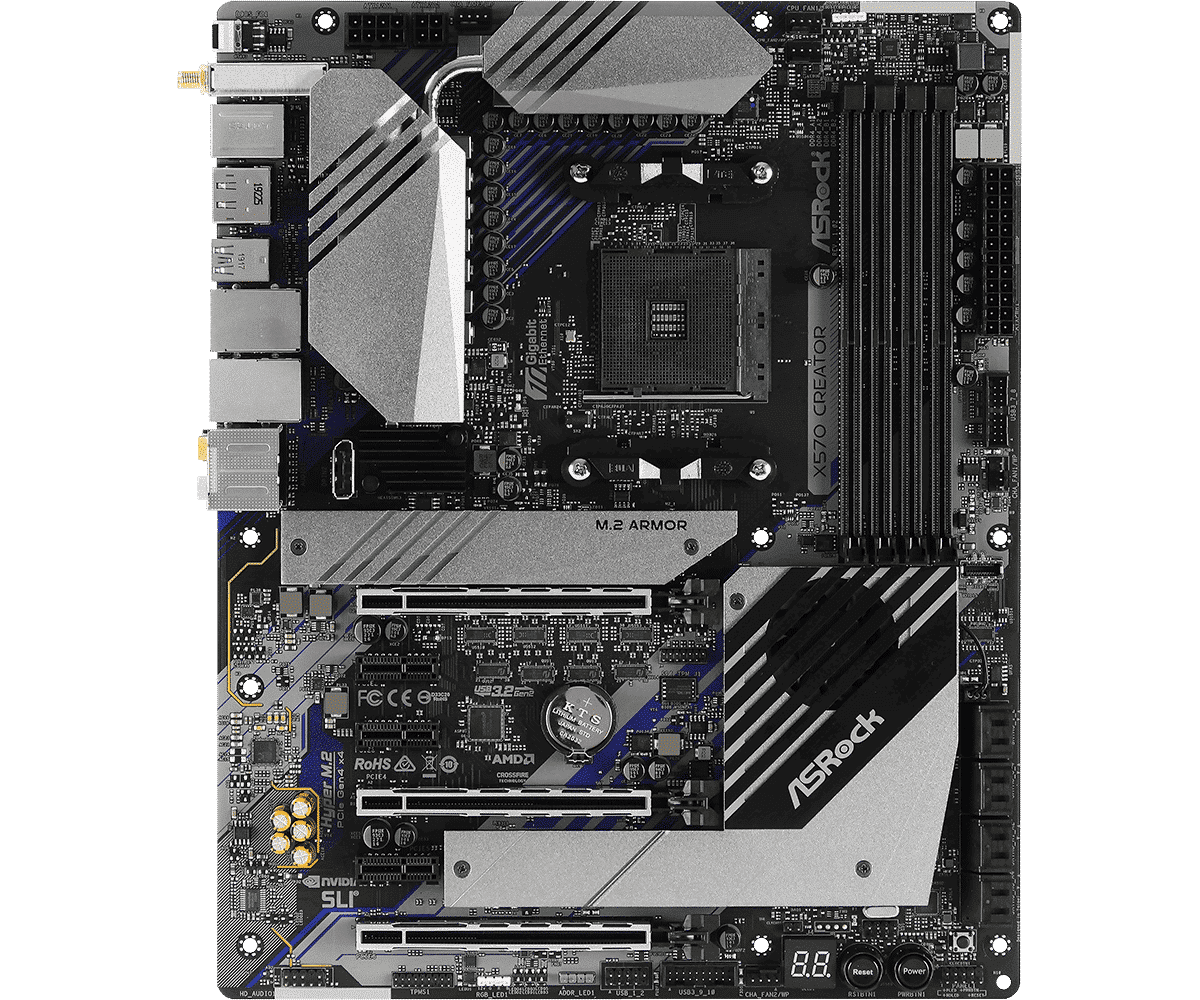

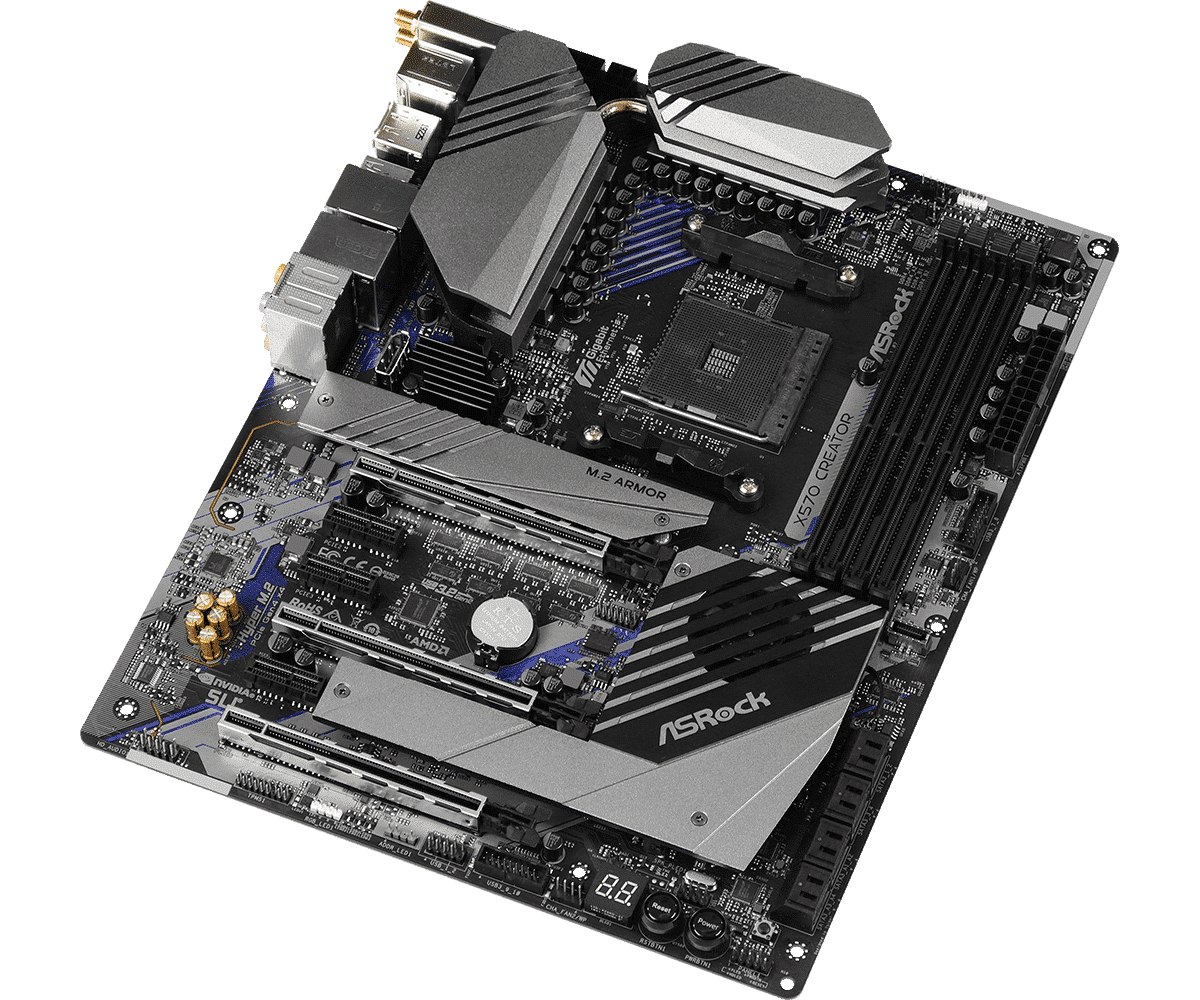

ASRock X570 Creator
Product: ASRock X570 Creator
Socket: AMD AM4
Categorie: moederborden
Merk: ASRock
Staat: Refurbished – BIOS geĂĽpdatet naar de nieuwste versie
EAN: 4717677339284
SKU: 90-MXBAW0-A0UAYZ, ASROCK X570 CREATOR
Garantie: 6 maanden
Klik hier voor de ondersteunende CPU’s
Klik hier voor de stuurprogramma’s
pakketinhoud:
- Moederbord (ASRock X570 Creator)
- IO-Shield (Blikken achterplaatje)
- Antennes
- Geen handleiding
- Geen cd met stuurprogramma’s
- Geen kabels
Specificaties
Unieke Eigenschappen
ASRock USB 3.2 Gen2
– ASRock Front Panel Type C USB 3.2 Gen2 Header (10 Gb/s)
– ASRock Thunderbolt™ 3 Type C USB 3.2 Gen2 Poort (40 Gb/s voor Thunderbolt™ protocol; 10 Gb/s voor USB3.2 protocol)
ASRock Super Alloy
– XXL Aluminium Alloy Heatsink
– Premium 60A Power Choke
– Premium Memory Alloy Choke (Vermindert 70% core loss in vergelijking met ijzerpoederchoke)
– IR3555M Dr. MOS 60A
– Combo Caps (Nichicon 12K Black Caps)
– Nichicon 12K Black Caps (100% Japanse hoogwaardige geleidende polymeer condensatoren)
– Mat Zwart PCB
– Hoogwaardige glazen fabric PCB
– 2oz Koper PCB
AQUANTIA® / Marvell 10G LAN
Intel® 802.11ax WiFi
ASRock Steel Slot Gen4
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (voor alle USB-, Audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteuning voor AMD AM4 Socket Ryzen™ 2000, 2000 G-Serie, 3000, 3000 G-Serie, 4000 G-Serie, 5000 en 5000 G-Serie Desktop Processors*
– IR Digitale PWM
– 14 Power Phase Design
*Raadpleeg de CPU-ondersteuningslijst voor details.
Chipset
– AMD X570
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 4 x DDR4 DIMM Slots
– AMD Ryzen-serie CPU’s (Vermeer) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie CPU’s (Matisse) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie APU’s (Cezanne) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie APU’s (Renoir) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie CPU’s (Pinnacle Ridge) ondersteunen DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie CPU’s (Picasso) ondersteunen DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, ongebufferd geheugen*
– Maximale capaciteit van het systeemgeheugen: 128GB**
– Ondersteunt Extreme Memory Profile (XMP) geheugensmodules
– 15ÎĽ Goud Contact in DIMM Slots
*Voor Ryzen-serie APU’s (Picasso, Cezanne en Renoir) wordt ECC alleen ondersteund met PRO-CPU’s.
Raadpleeg onderstaande tabel voor AMD niet-XMP geheugensnelheid ondersteuning.
Ryzen-serie CPU’s (Vermeer):
Ryzen-serie CPU’s (Matisse):
Ryzen-serie APU’s (Cezanne):
Ryzen-serie APU’s (Renoir)
Ryzen-serie CPU’s (Pinnacle Ridge):
Ryzen-serie CPU’s (Picasso):
**Vanwege de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4 GB voor het reserveren voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 256Mb AMI UEFI Legal BIOS met GUI ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 5.1 compliance wake up events
– Ondersteunt jumperfree
– SMBIOS 2.3 ondersteuning
– CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP Voltage Multi-aanpassing
Grafisch
– GeĂŻntegreerde AMD Radeon™ Vega-serie Graphics in Ryzen-serie APU*
– DirectX 12, Pixel Shader 5.0
– Gedeeld geheugen standaard 2GB. Maximaal gedeeld geheugen ondersteunt tot 16GB.**
– Ondersteunt HDMI 2.0 met een maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt DisplayPort 1.4 Input met een maximale resolutie tot 4K x 2K (4096×2160) @ 120Hz***
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0-poorten (HDMI-compatibele monitor vereist)
– Ondersteunt HDR (High Dynamic Range) met HDMI 2.0
– Ondersteunt HDCP 2.2 met HDMI 2.0 en DisplayPort 1.4 poorten
– Ondersteunt 4K Ultra HD (UHD) weergave met HDMI 2.0 en DisplayPort 1.4 poorten
– Ondersteunt Microsoft PlayReady
*Werkelijke ondersteuning kan variëren per CPU
**Maximaal gedeeld geheugen van 16 GB vereist 32 GB systeemgeheugen.
***DisplayPort 1.4 Input wordt gebruikt om een Type-C Monitor aan te sluiten.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt overspanningsbeveiliging
– Ondersteunt Purity Sound™ 4
– NE5532 Premium Headset-versterker voor Front Panel Audio Connector (ondersteunt headsets tot 600 Ohm)
– Pure Power-In
– Direct Drive Technologie
– PCB isolatiescherming
– Impedantie detectie op de Rear Out-poort
– Individuele PCB-lagen voor L/R-audiokanaal
– Gouden audio-aansluitingen
– 15ÎĽ Goud Audio Connector
– Ondersteunt DTS Connect
LAN
1 x 10 Gigabit LAN 10/100/1000/2500/5000/10000 Mb/s (AQUANTIA® / Marvell AQC107):
– Ondersteunt Bliksem/ESD-bescherming
Ondersteunt PXE 1 x Gigabit LAN 10/100/1000 Mb/s (Intel® I211AT):
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem/ESD-bescherming
– Ondersteunt Energiezuinige Ethernet 802.3az
– Ondersteunt PXE
Draadloos LAN
– Intel® 802.11ax WiFi-module
– Ondersteunt IEEE 802.11a/b/g/n/ax
– Ondersteunt Dual-Band (2,4/5 GHz)
– Ondersteunt WiFi6 802.11ax (2,4 Gbps)
– 2 antennes om 2 (zenden) x 2 (ontvangen) diversiteitstechnologie te ondersteunen
– Ondersteunt Bluetooth 5.2 + Hoge snelheid klasse II
– Ondersteunt MU-MIMO
Uitbereidingssleuven
AMD Ryzen-serie CPU’s (Vermeer, Matisse)
– 2 x PCI Express 4.0 x16 Sleuven (enkelvoudig op x16 (PCIE1); dubbel op x8 (PCIE1) / x8 (PCIE4))*
AMD Ryzen-serie CPU’s (Cezanne, Renoir, Pinnacle Ridge)
– 2 x PCI Express 3.0 x16 Sleuven (enkelvoudig op x16 (PCIE1); dubbel op x8 (PCIE1) / x8 (PCIE4))*
AMD Ryzen-serie CPU’s (Picasso)
– 1 x PCI Express 3.0 x16 Sleuf (x8 (PCIE1))*
AMD X570 Chipset
– 1 x PCI Express 4.0 x16 Sleuf (x4 (PCIE6))*
– 3 x PCI Express 2.0 x1 Sleuven
– Ondersteunt AMD Quad CrossFireX™, 3-Way CrossFireX™ en CrossFireX™
– Ondersteunt NVIDIA® Quad SLI™ en SLI™**
– Ondersteunt NVIDIA® NVLink™ met dubbele NVIDIA® GeForce RTX-serie grafische kaarten**
– 1 x Verticale M.2 Socket (Key E) met de meegeleverde WiFi-802.11ax PCIe WiFi-module (op het achterste I/O)
– 15ÎĽ Goudcontact in VGA PCIe Sleuf (PCIE1)
*Wanneer Picasso is geĂŻnstalleerd, ondersteunt dit moederbord een enkele grafische kaart op PCIE1 of PCIE6.
De PCIe-bandbreedte is afhankelijk van de geĂŻnstalleerde CPU.
Ondersteunt NVMe SSD als opstartschijf
**NVIDIA® NVLink™-brug wordt niet meegeleverd. Koop deze bij NVIDIA® indien nodig.
Deze functie wordt alleen ondersteund met Ryzen-serie CPU’s (Vermeer, Matisse, Cezanne, Renoir en Pinnacle Ridge).
Opslag
– 4 x SATA3 6.0 Gb/s Aansluitingen, ondersteuning voor RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug
– 4 x SATA3 6.0 Gb/s Aansluitingen door ASMedia ASM1061, ondersteuning voor NCQ, AHCI en Hot Plug
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2260/2280/22110 M.2 PCI Express-module tot Gen4x4 (64 Gb/s) (met Vermeer, Matisse) of Gen3x4 (32 Gb/s) (met Cezanne, Renoir, Pinnacle Ridge en Picasso)*
– 1 x Hyper M.2 Socket (M2_2), ondersteunt M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express-module tot Gen4x4 (64 Gb/s) (met Vermeer, Matisse) of Gen3x4 (32 Gb/s) (met Cezanne, Renoir, Pinnacle Ridge en Picasso)*
*Als PCIE6 bezet is en de Thunderbolt™-ondersteuning is ingeschakeld, wordt PCIe-type M.2 SSD op M.2_2 uitgeschakeld.
Ondersteunt NVMe SSD als opstartschijf
NVMe SSD wordt niet ondersteund met AMD Athlon™ 3000G Processors
Ondersteunt ASRock U.2 Kit
Ondersteunt RAID 0/1/10
Connector
– 1 x DisplayPort 1.4 Ingang (DPIN2)
– 1 x Power LED en Speaker Header
– 1 x AMD Fan LED Header*
– 1 x RGB LED Header**
– 1 x Adresbare LED Header***
– 1 x CPU Fan Connector (4-pins)****
– 1 x CPU/Water Pump Fan Connector (4-pins) (Slimme ventilatorsnelheidsregeling)*****
– 3 x Chassis/Water Pump Fan Connectors (4-pins) (Slimme ventilatorsnelheidsregeling)******
– 1 x 24-pins ATX Voedingsconnector (Hi-Density Power Connector)
– 1 x 8-pins 12V Voedingsconnector (Hi-Density Power Connector)
– 1 x 4-pins 12V Voedingsconnector (Hi-Density Power Connector)
– 1 x Vooraudio-aansluiting (15ÎĽ Gouden audioconnector)
– 1 x USB 2.0 Header (Ondersteunt 2 USB 2.0-poorten) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 Headers (Ondersteunt 4 USB 3.2 Gen1-poorten) (Ondersteunt ESD-bescherming)
– 1 x Voorkant Type C USB 3.2 Gen2 Header (Ondersteunt ESD-bescherming)
– 1 x Dr. Debug met LED
– 1 x Aan-/uitknop met LED
– 1 x Resetknop met LED
– 1 x Clear CMOS-knop
– 1 x SPI TPM Header*******
*De AMD Fan LED Header is compatibel met een reguliere RGB LED-strip.
De AMD Fan LED Header ondersteunt LED-strips met een maximale belasting van 3A (36W) en een lengte tot 2,5M.
**Ondersteunt in totaal tot 12V/3A, 36W LED-strip
***Ondersteunt in totaal tot 5V/3A, 15W LED-strip
****De CPU Fan Connector ondersteunt een CPU-ventilator met een maximaal vermogen van 1A (12W).
*****De CPU/Water Pump Fan ondersteunt een waterkoeler-ventilator met een maximaal vermogen van 2A (24W).
******De Chassis/Water Pump Fan ondersteunt een waterkoeler-ventilator met een maximaal vermogen van 2A (24W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP en CHA_FAN3/WP kunnen automatisch detecteren of er een 3-pins of 4-pins ventilator in gebruik is.

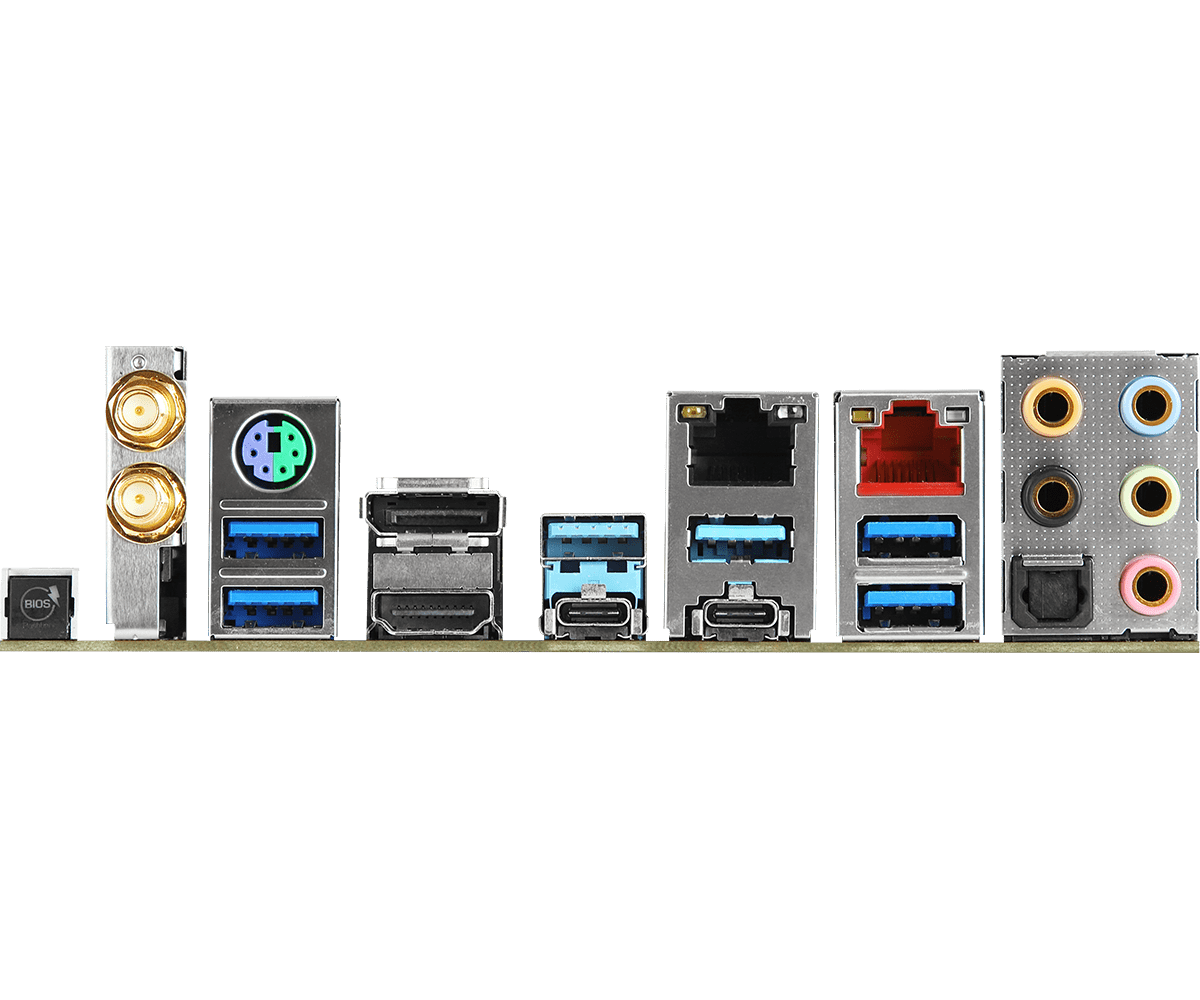

Achterpaneel I/O
– 2 x Antennepoorten
– 1 x PS/2 Muis/Toetsenbord Poort
– 1 x HDMI Poort
– 1 x DisplayPort 1.4 Ingang
– 1 x Optische SPDIF-uitgang
– 2 x USB 3.2 Gen2 Thunderbolt™ 3 Type-C Poorten (40Gb/s voor Thunderbolt™-protocol; 10 Gb/s voor USB3.2-protocol) (Ondersteunt ESD-bescherming)
– 6 x USB 3.2 Gen1 Poorten (Ondersteunt ESD-bescherming)*
– 2 x RJ-45 LAN-poorten met LED (ACT/LINK LED en SPEED LED)
– 1 x BIOS Flashback-knop
– HD-audio aansluitingen: Achter luidspreker / Midden / Bass / Line in / Voor luidspreker / Microfoon (Gouden audioconnectoren)
*Ultra USB Power wordt ondersteund op USB3_5_6-poorten.
ACPI wake-up functie wordt niet ondersteund op USB3_5_6, TB_1 en TB_2 poorten.
Software en UEFI
Software
– ASRock A-Tuning
– ASRock Polychrome SYNC
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
– 2 x WiFi 2.4/5 GHz Antenne
Hardware Monitor
– Temperatuurdetectie: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Ventilatortachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Stille ventilator (Automatische aanpassing van de snelheid van de kastventilator op basis van de CPU-temperatuur): CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Ventilator multi-snelheidsregeling: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Spanningsmonitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, VPPM, PCH 1.05V
Vormfactor
– ATX Form Factor: 12.0-inch x 9.6-inch, 30.5 cm x 24.4 cm
– 2oz Koper PCB
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP klaar (ErP/EuP ready voeding vereist)
