Beschrijving
Het ASRock X570 Extreme4 AMD AM4 Moederbord is gebasseerd op de X570 chipset en ondersteund AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-series desktop processor.
het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram, verder beschikt de ASRock X570 extreme4 over twee PCI Express 4.0 x16, drie PCI Express 4.0 x1 en twee Hyper M.2 sloten. Het moederbord is ook voorzien van acht x SATA3 6.0 Gb, zes USB 3.2 Gen1, één USB 3.2 Gen2 Type-C poorten.

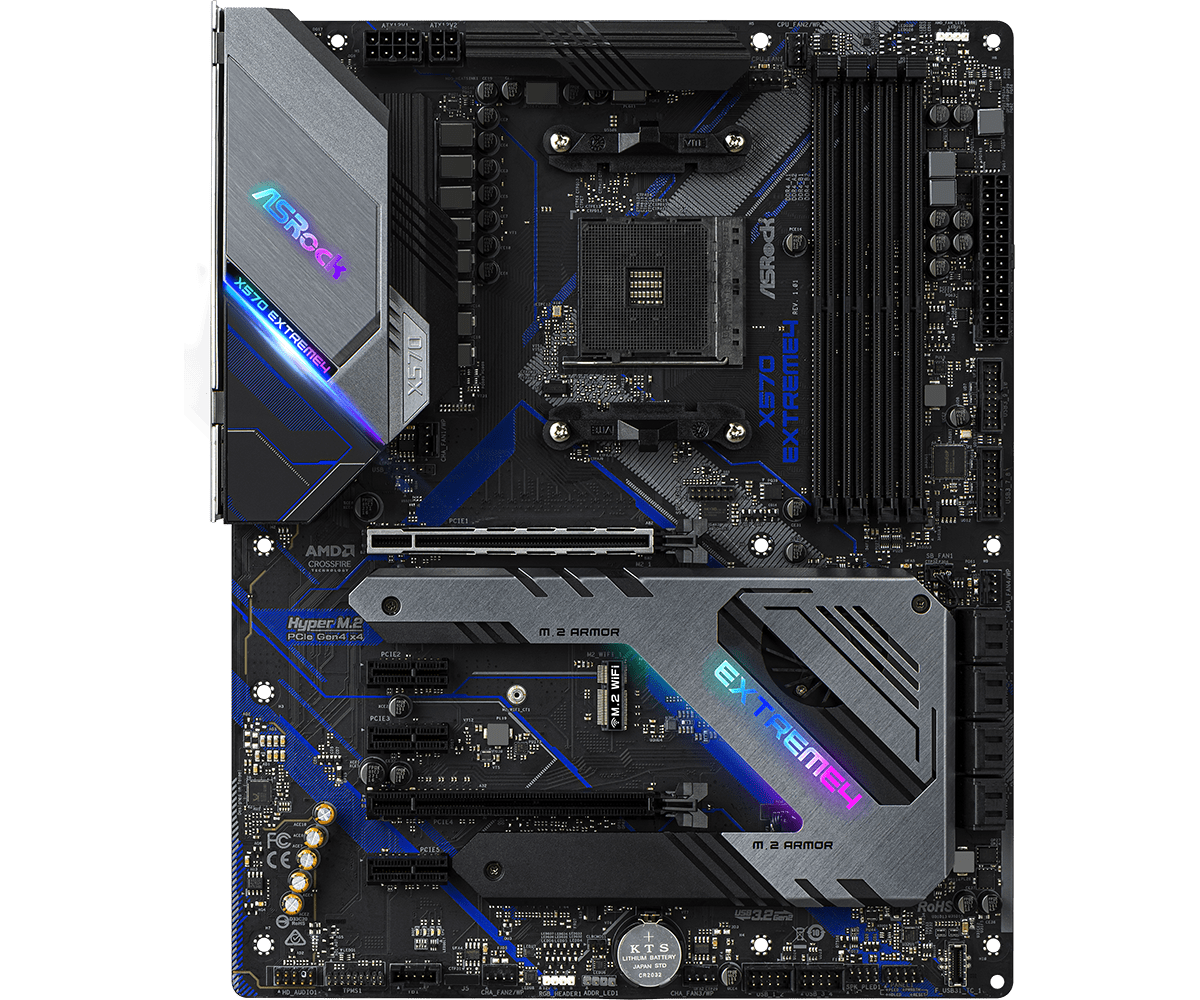

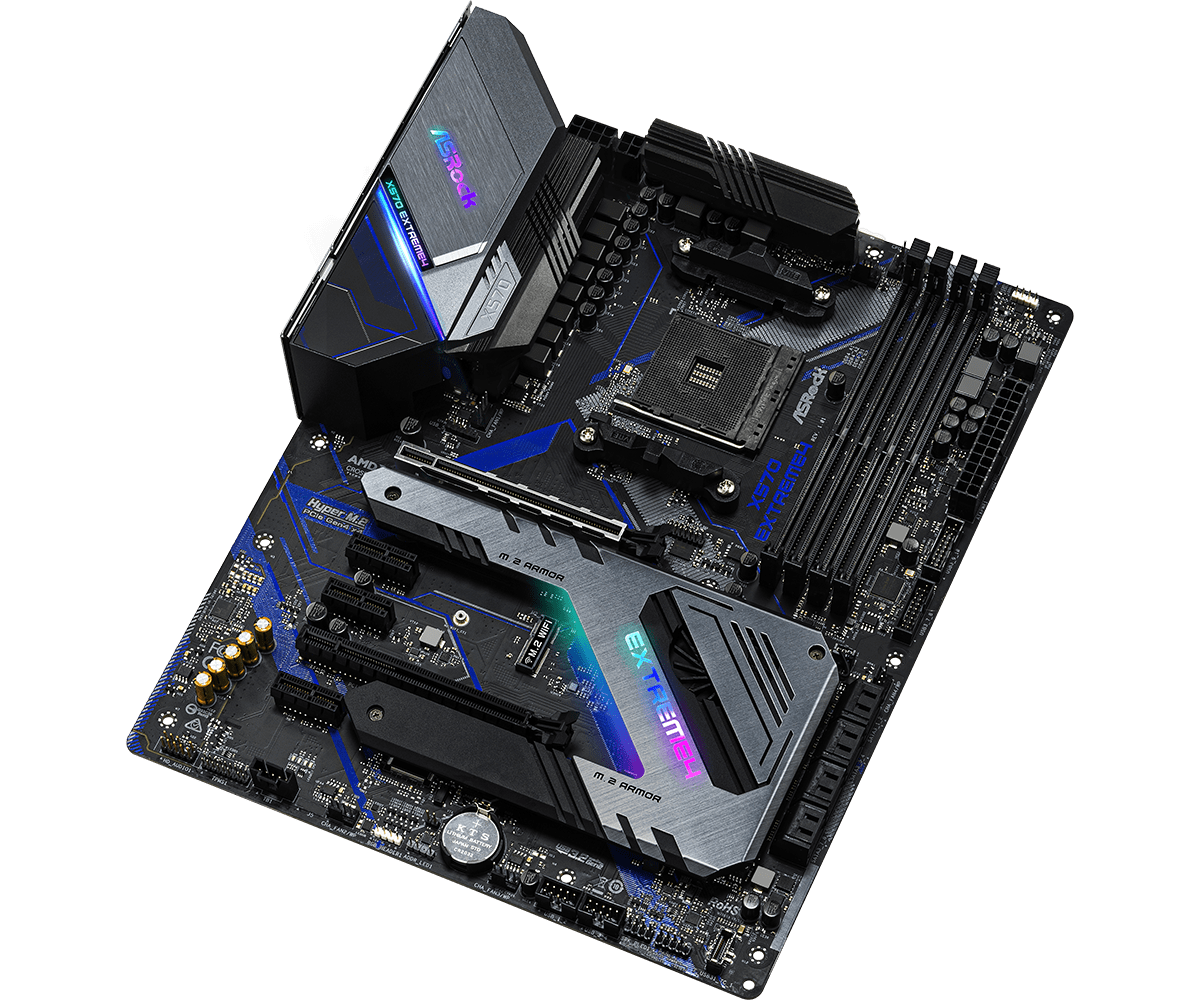

ASRock X570 Extreme4
Product: ASRock X570 Extreme4
Socket: AMD AM4
Categorie: moederborden
Merk: ASRock
Staat: Refurbished – BIOS geüpdatet naar de nieuwste versie
EAN: 4717677338911
SKU: 90-MXBAP0-A0UAYZ, X570 EXTREME4
Garantie: 6 maanden
Klik hier voor de ondersteunende CPU’s
Klik hier voor de stuurprogramma’s
pakketinhoud:
- Moederbord (ASRock X570 Extrem4)
- IO-Shield (Blikken achterplaatje)
- Antennes
- Geen handleiding
- Geen cd met stuurprogramma’s
- Geen kabels
Specificaties
Unieke Eigenschappen
ASRock USB 3.2 Gen2
– ASRock Front Panel Type C USB 3.2 Gen2 Header (10 Gb/s)
– ASRock Thunderbolt™ 3 Type C USB 3.2 Gen2 Poort (40 Gb/s voor Thunderbolt™ protocol; 10 Gb/s voor USB3.2 protocol)
ASRock Super Alloy
– XXL Aluminium Alloy Heatsink
– Premium 60A Power Choke
– Premium Memory Alloy Choke (Vermindert 70% core loss in vergelijking met ijzerpoederchoke)
– IR3555M Dr. MOS 60A
– Combo Caps (Nichicon 12K Black Caps)
– Nichicon 12K Black Caps (100% Japanse hoogwaardige geleidende polymeer condensatoren)
– Mat Zwart PCB
– Hoogwaardige glazen fabric PCB
– 2oz Koper PCB
AQUANTIA® / Marvell 10G LAN
Intel® 802.11ax WiFi
ASRock Steel Slot Gen4
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (voor alle USB-, Audio- en LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteuning voor AMD AM4 Socket Ryzen™ 2000, 2000 G-Serie, 3000, 3000 G-Serie, 4000 G-Serie, 5000 en 5000 G-Serie Desktop Processors*
– IR Digitale PWM
– 14 Power Phase Design
*Raadpleeg de CPU-ondersteuningslijst voor details.
Chipset
– AMD X570
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 4 x DDR4 DIMM Slots
– AMD Ryzen-serie CPU’s (Vermeer) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie CPU’s (Matisse) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie APU’s (Cezanne) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie APU’s (Renoir) ondersteunen DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie CPU’s (Pinnacle Ridge) ondersteunen DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, ongebufferd geheugen*
– AMD Ryzen-serie CPU’s (Picasso) ondersteunen DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, ongebufferd geheugen*
– Maximale capaciteit van het systeemgeheugen: 128GB**
– Ondersteunt Extreme Memory Profile (XMP) geheugensmodules
– 15μ Goud Contact in DIMM Slots
*Voor Ryzen-serie APU’s (Picasso, Cezanne en Renoir) wordt ECC alleen ondersteund met PRO-CPU’s.
Raadpleeg onderstaande tabel voor AMD niet-XMP geheugensnelheid ondersteuning.
Ryzen-serie CPU’s (Vermeer):
Ryzen-serie CPU’s (Matisse):
Ryzen-serie APU’s (Cezanne):
Ryzen-serie APU’s (Renoir)
Ryzen-serie CPU’s (Pinnacle Ridge):
Ryzen-serie CPU’s (Picasso):
**Vanwege de beperking van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4 GB voor het reserveren voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 256Mb AMI UEFI Legal BIOS met GUI-ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 5.1 compatibiliteit voor wake-up gebeurtenissen
– Ondersteunt jumperless
– SMBIOS 2.3 ondersteuning
– CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP Voltage Multi-aanpassing
Grafisch
– Geïntegreerde AMD Radeon™ Vega Series Grafische Kaarten in Ryzen Series APU*
– DirectX 12, Pixel Shader 5.0
– Standaard gedeeld geheugen 2GB. Maximaal gedeeld geheugen ondersteunt tot 16GB.**
– Ondersteunt HDMI 2.0 met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0-poorten (Compatibele HDMI-monitor vereist)
– Ondersteunt HDR (High Dynamic Range) met HDMI 2.0
– Ondersteunt HDCP 2.2 met HDMI 2.0 poort
– Ondersteunt 4K Ultra HD (UHD) weergave met HDMI 2.0 poort
– Ondersteunt Microsoft PlayReady
*De werkelijke ondersteuning kan variëren per CPU
**Maximaal gedeeld geheugen van 16GB vereist 32GB systeemgeheugen.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt overspanningsbeveiliging
– Ondersteunt Purity Sound™ 4
– NE5532 Premium Headset Versterker voor de Front Panel Audio Connector (Ondersteunt tot 600 Ohm koptelefoons)
– Pure Power-In
– Direct Drive Technologie
– PCB isolerende afscherming
– Impedantie-detectie op de achteruitgangspoort
– Individuele PCB-lagen voor R/L Audio Kanaal
– 15μ Gouden Audio Connector
– Ondersteunt DTS Connect
LAN
– Gigabit LAN 10/100/1000 Mb/s
– GigaLAN Intel® I211AT
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD-beveiliging
– Ondersteunt Energie Efficiënte Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssloten
AMD Ryzen series CPU’s (Vermeer, Matisse)
– 2 x PCI Express 4.0 x16 Slots (enkele op x16 (PCIE1); dual op x16 (PCIE1) / x4 (PCIE4))*
AMD Ryzen series CPU’s (Cezanne, Renoir, Pinnacle Ridge)
– 2 x PCI Express 3.0 x16 Slots (enkele op x16 (PCIE1); dual op x16 (PCIE1) / x4 (PCIE4))*
AMD Ryzen series CPU’s (Picasso)
– 2 x PCI Express 3.0 x16 Slots (enkele op x8 (PCIE1); dual op x8 (PCIE1) / x4 (PCIE4))*
– 3 x PCI Express 4.0 x1 Slots
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module
– 15μ Gouden Contact in VGA PCIe Slot (PCIE1)
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 8 x SATA3 6.0 Gb/s Aansluitingen, ondersteunt RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2230/2242/2260/2280 M.2 PCI Express module tot Gen4x4 (64 Gb/s) (met Vermeer, Matisse) of Gen3x4 (32 Gb/s) (met Cezanne, Renoir, Pinnacle Ridge en Picasso)*
– 1 x Hyper M.2 Socket (M2_2), ondersteunt M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen4x4 (64 Gb/s) (met Vermeer, Matisse) of Gen3x4 (32 Gb/s) (met Cezanne, Renoir, Pinnacle Ridge en Picasso)*
*Als Thunderbolt™-ondersteuning is ingeschakeld, wordt SATA-type M.2 uitgeschakeld.
Ondersteunt NVMe SSD als opstartschijven
NVMe SSD wordt niet ondersteund met AMD Athlon™ 3000G-processors
Ondersteunt ASRock U.2 Kit
Ondersteunt RAID 0/1/10
Aansluitingen
– 1 x Power LED en Speaker Header
– 1 x AMD Fan LED Header*
– 1 x RGB LED Header**
– 1 x Addressable LED Header***
– 1 x CPU Fan Connector (4-pin)****
– 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
– 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)******
– 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector (15μ Gouden Audio Connector)
– 1 x AMD LED Fan USB Header
– 1 x Thunderbolt™ AIC Connector (5-pin) (Ondersteunt ASRock Thunderbolt™ 3 AIC Card R2.0 alleen)
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD-beveiliging)
– 2 x USB 3.2 Gen1 Headers (Ondersteunt 4 USB 3.2 Gen1 poorten) (Ondersteunt ESD-beveiliging)
– 1 x Front Panel Type C USB 3.2 Gen1 Header (Ondersteunt ESD-beveiliging)
– 1 x SPI TPM Header*******
*De AMD Fan LED Header is compatibel met een reguliere RGB LED-strip.
De AMD Fan LED Header ondersteunt LED-strips met een maximale belasting van 3A (36W) en een lengte tot 2,5M.
**Ondersteunt in totaal tot 12V/3A, 36W LED Strip
***Ondersteunt in totaal tot 5V/3A, 15W LED Strip
****De CPU Fan Connector ondersteunt de CPU-fan met maximaal 1A (12W) fanvermogen.
*****De CPU/Water Pump Fan ondersteunt de waterkoelerfan met maximaal 2A (24W) fanvermogen.
******De Chassis/Water Pump Fan ondersteunt de waterkoelerfan met maximaal 2A (24W) fanvermogen.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP en CHA_FAN4/WP kunnen automatisch detecteren of een 3-pin of 4-pin fan wordt gebruikt.
*******Raadpleeg de link voor meer informatie: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI

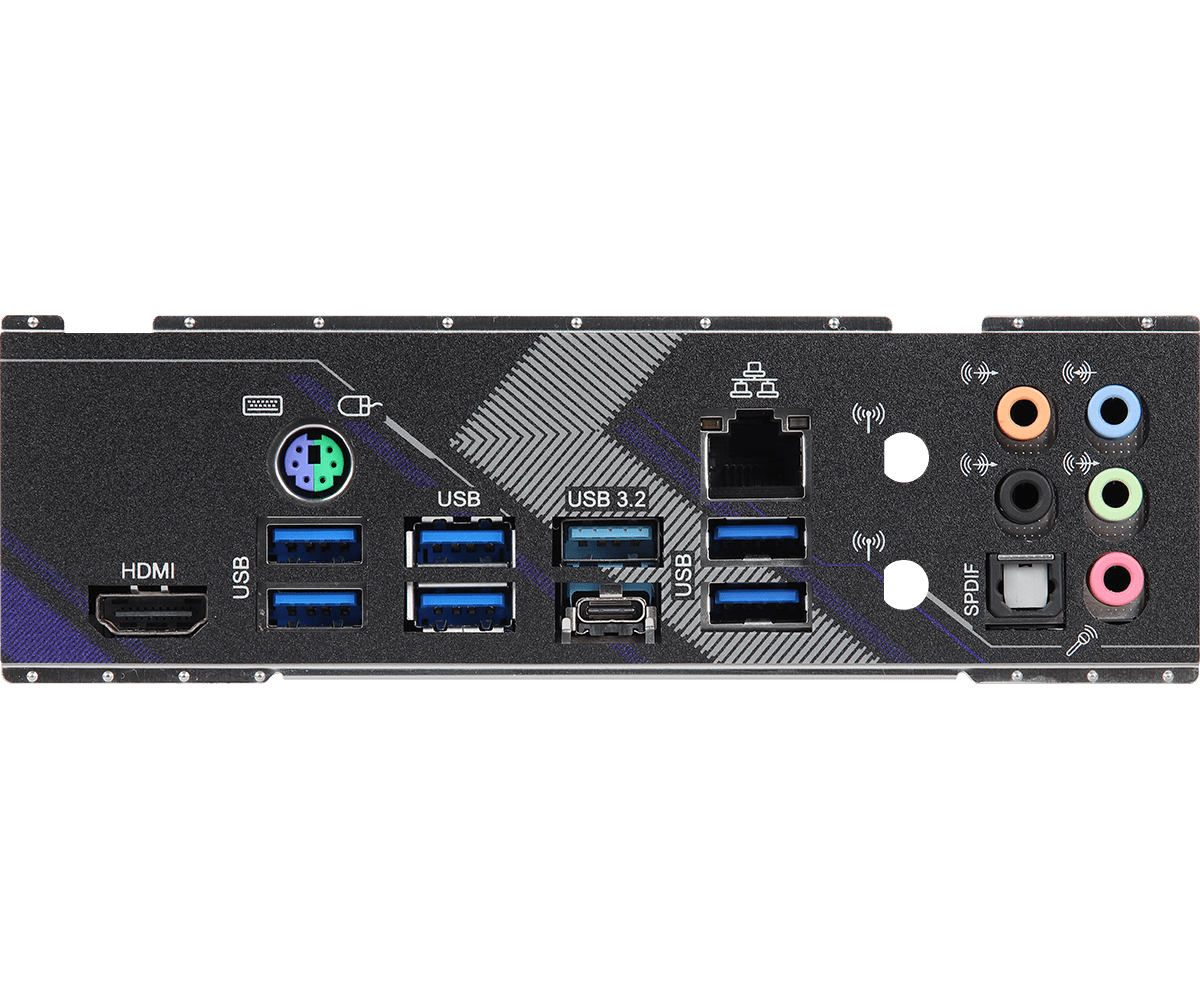

Achterpaneel I/O
– 2 x Antenne Poorten (op I/O Paneel Beveiliging)
– 1 x PS/2 Muismonitor/Toetsenbord Poort
– 1 x HDMI Poort
– 1 x Optische SPDIF Out Poort
– 1 x USB 3.2 Gen2 Type-A Poort (10 Gb/s) (Ondersteunt ESD-beveiliging)
– 1 x USB 3.2 Gen2 Type-C Poort (10 Gb/s) (Ondersteunt ESD-beveiliging)
– 6 x USB 3.2 Gen1 Poorten (Ondersteunt ESD-beveiliging)*
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Achterluidspreker / Centraal / Bass / Line-in / Voorluidspreker / Microfoon
*Ultra USB Power wordt ondersteund op de USB3_56-poorten.
ACPI wake-up functie wordt niet ondersteund op USB3_56 poorten.
Software en UEFI
Software
– ASRock A-Tuning
– ASRock Polychrome SYNC
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
*Deze hulpmiddelen kunnen worden gedownload via ASRock Live Update & APP Shop.
Hardware Monitor
– Temperatuur Detectie: CPU, CPU/Water Pomp, Chassis, Chassis/Water Pomp Fans
– Fan Tachometer: CPU, CPU/Water Pomp, Chassis, Chassis/Water Pomp Fans
– Stille Fan (Automatisch aanpassen van de chassisventilatorsnelheid op basis van de CPU-temperatuur): CPU, CPU/Water Pomp, Chassis, Chassis/Water Pomp Fans
– Fan Multi-Speed Control: CPU, CPU/Water Pomp, Chassis, Chassis/Water Pomp Fans
– Spanning monitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP
Formaat
– ATX Formaat: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
– 2oz Copper PCB
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificaten
– FCC, CE
– ErP/EuP klaar (ErP/EuP-klaar voedingsapparaat is vereist)
