Beschrijving
Het Asrock Z490 Extreme4 Moederbord is gebasseerd op de Intel Z490 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram verder beschikt het Asrock Z490 Extreme4 moederbord over twee PCI Express 3.0 x16, drie PCI Express 3.0 x1 en drieUltra M2 slots. Het Asrock Z490 Extreme4 LGA1200 moederbord beschikt ook over HDMI, Displayport, USB 3.2 Gen1, USB 3.2 Gen2 Type-A en USB 3.2 Gen2 Type-C Poorten.

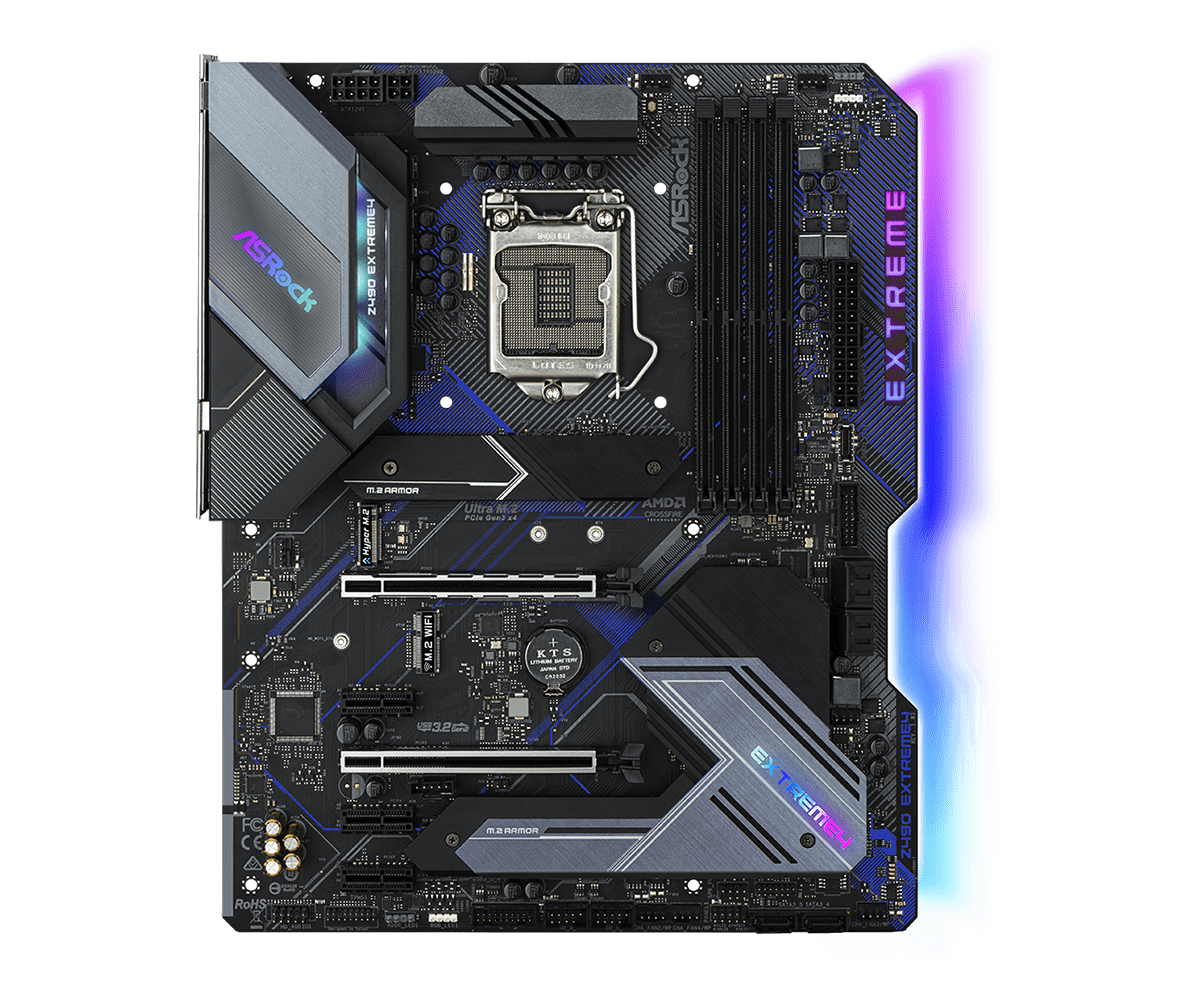

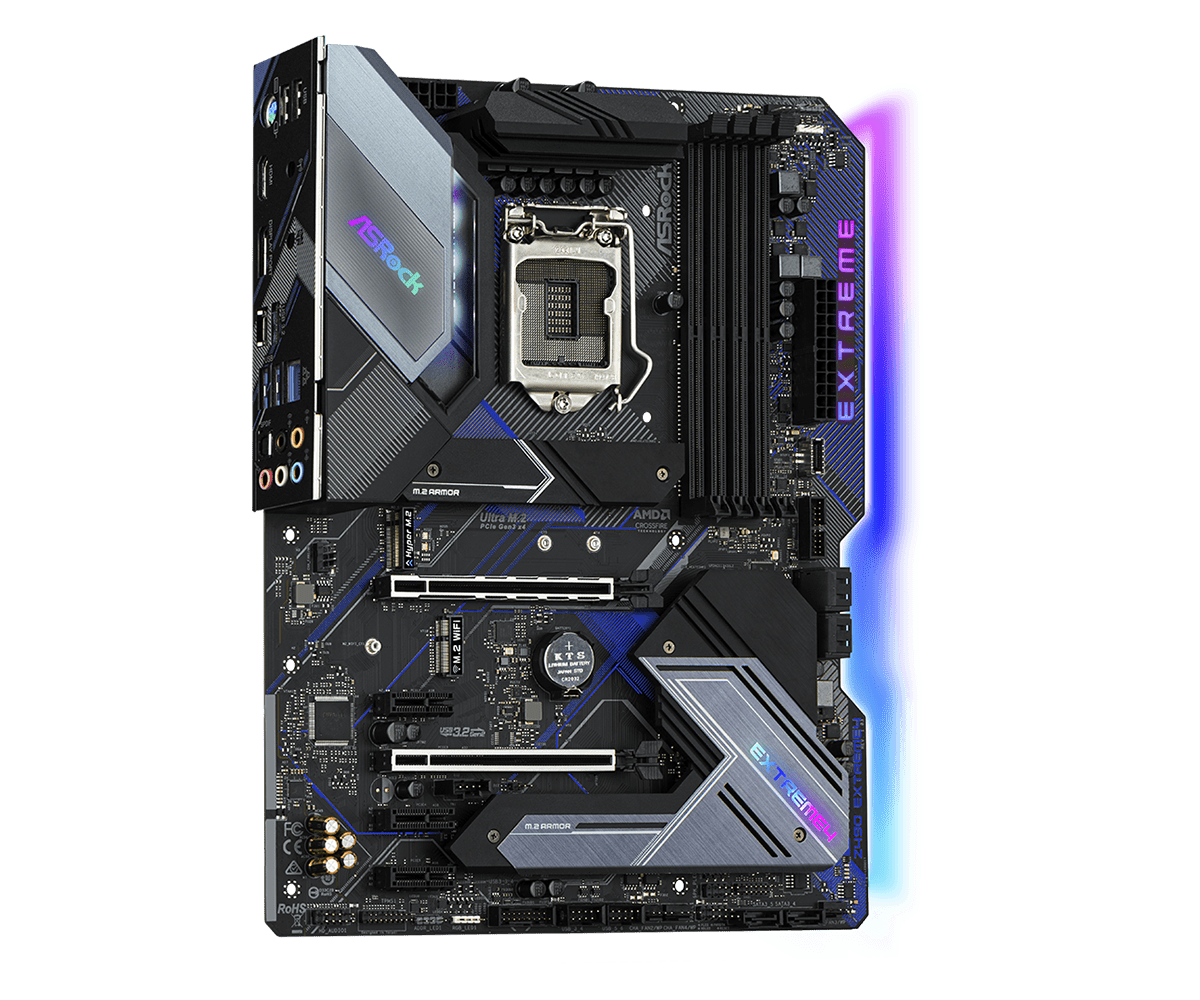

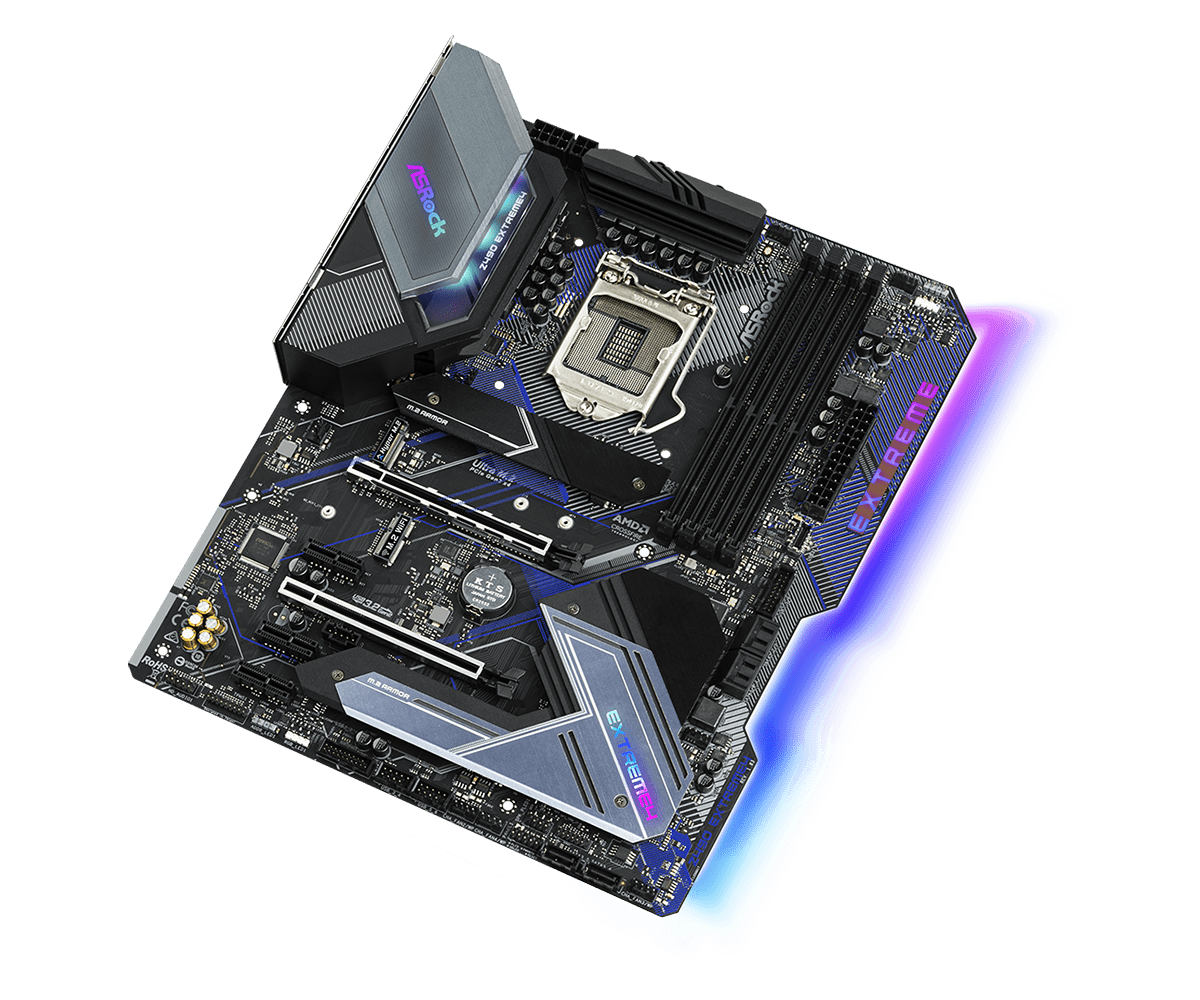

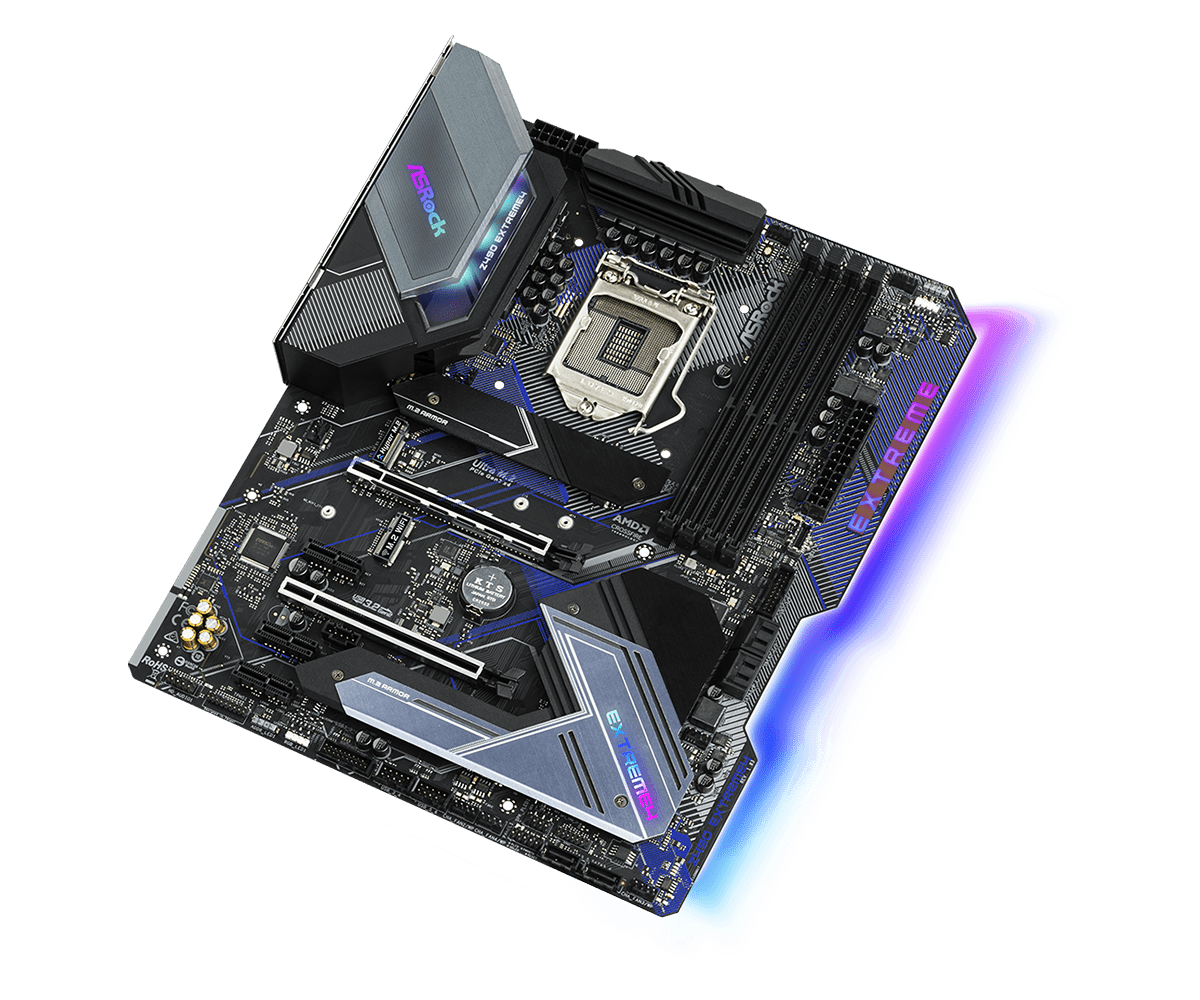

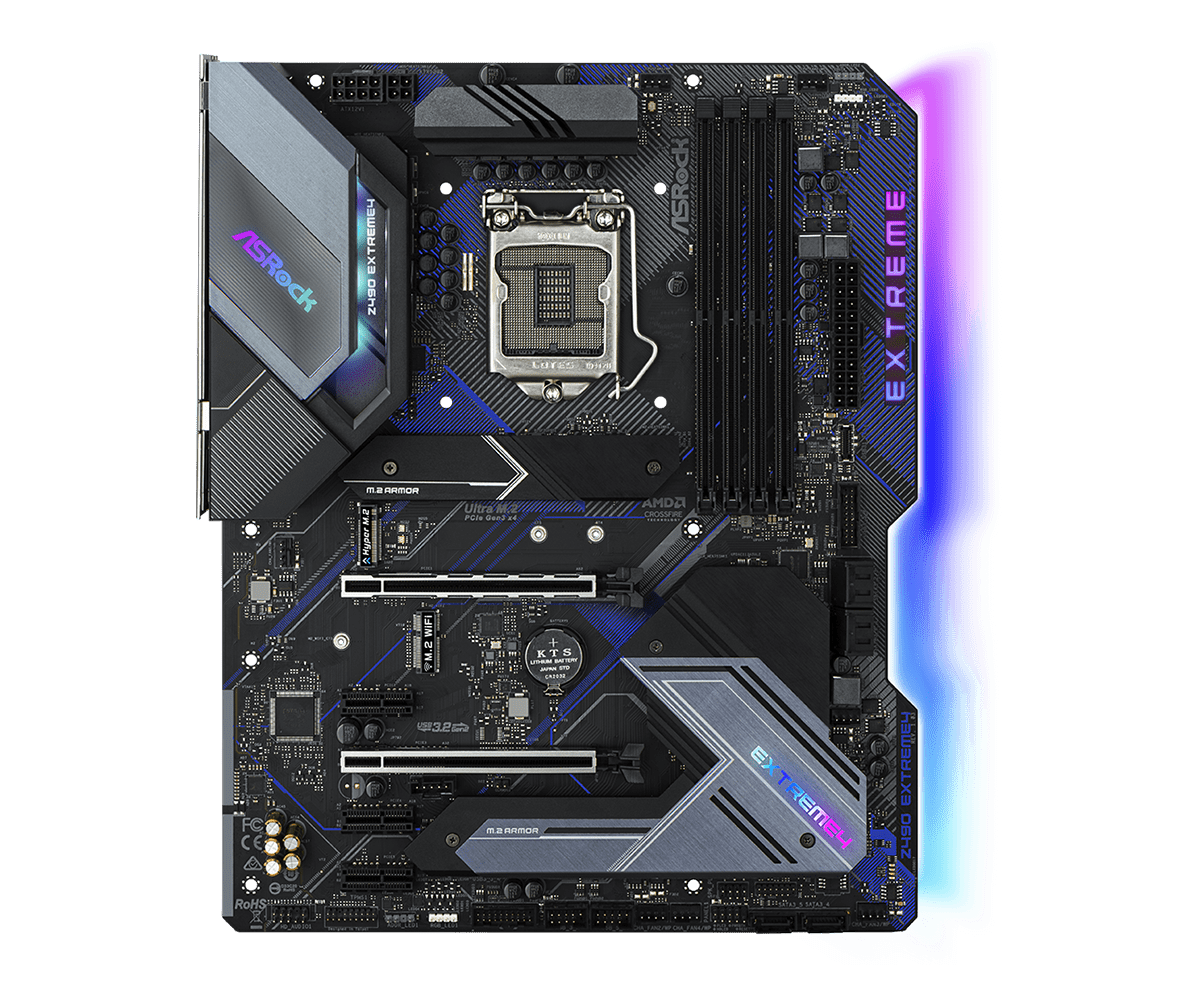

Asrock Z490 Extreme4
Product: Asrock Z490 Extreme4
Socket: LGA1200 (geschikt voor 10th en 11th Gen processoren)
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4710483931048
SKU: 90-MXBC20-A0UAYZ
Garantie: 6 maanden
Drivers voor de Asrock Z490 Extreme4
Processoren die door worden ondersteund door de Asrock Z490 Extreme4
pakketinhoud:
- Moederbord (Asrock Z490 Extreme4)
- IO-Shield (blikken achterplaatje)
- Geen handleiding
- Geen driver-cd
- Geen kabels
Unieke Kenmerken
ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– XXL Aluminium Legering Koellichaam
– Premium 60A Power Choke
– 50A Dr.MOS
– Nichicon 12K Black Caps (100% in Japan gemaakte hoogwaardige geleidingspolymeer condensatoren)
– I/O Armor
– Gevormd PCB Ontwerp
– Matte Zwarte PCB
– Hoge-Dichtheid Glasvezel PCB
– 2oz Koper PCB 2.5G LAN
ASRock Steel Slots
ASRock Full Coverage M.2 Koellichaam
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra USB Power
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e Gen Intel® Core™ Processors en 11e Gen Intel® Core™ Processors (LGA1200)
– Digi Power ontwerp
– 11 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU’s
– Ondersteunt ASRock BCLK Volledig-bereik Overklokken
– Ondersteunt ASRock Hyper BCLK Engine III
Chipset
– Intel® Z490
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 4 x DDR4 DIMM Slots
– Ondersteunt DDR4 4266+(OC)* / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 128GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gouden Contacten in DIMM Slots
*Zie de Geheugen Ondersteuningslijst op de website van ASRock voor meer informatie.
Core™ (i9/i7) ondersteunt DDR4 tot 2933; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 tot 2666.
**Vanwege de beperkingen van het besturingssysteem kan de daadwerkelijke geheugengrootte minder zijn dan 4GB voor reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legale BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 Conform wake-up gebeurtenissen
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, GT, DRAM, VPPM, PCH 1.05V, VCCIO, VCCST, VCCSA Spanning Multi-aanpassing
Grafisch
– Hardware Versnelde Codecs: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
– Grafisch, Media & Computing: Microsoft® DirectX 12, OpenGL 4.5, Intel® Ingebouwde Visuals, Intel® Quick Sync Video, Hybrid / Schakelbare Grafieken, OpenCL 2.1
– Display & Inhoud Beveiliging: Rec. 2020 (Wide Color Gamut), Microsoft® PlayReady 3.0, Intel® SGX Inhoudsbescherming, UHD/HDR Blu-ray Disc
– Dubbele grafische uitvoer: ondersteunt HDMI en DisplayPort 1.4 poorten door onafhankelijke displaycontrollers
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Ondersteunt DisplayPort 1.4 met max. resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 1.4 Poort (Compatibele HDMI-monitor is vereist)
– Ondersteunt HDCP 2.3 met HDMI 1.4 en DisplayPort 1.4 Poorten
– Ondersteunt 4K Ultra HD (UHD) weergave met HDMI 1.4 en DisplayPort 1.4 Poorten
*Intel® UHD Graphics Ingebouwde Visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die GPU geïntegreerd hebben.
**VP9 10bit en VC-1 zijn alleen voor decode.
VP8 en VP9 coderen worden niet ondersteund door Windows® OS.
Audio
– 7.1 CH HD Audio met Inhoudsbescherming (Realtek ALC1200 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Bescherming
– 110dB SNR DAC met Differentiaalversterker
– PCB Isolatieafscherming
– Individuele PCB Laag voor R/L Audio Kanaal
– Gouden Audio Jacks
– Nahimic Audio
LAN
– 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
– Dragon RTL8125BG
– Ondersteunt Dragon 2.5G LAN Software
– Slim Auto Aanpassen Bandbreedte Controle
– Visueel Gebruiksvriendelijke UI
– Visuele Netwerkgebruik Statistieken
– Geoptimaliseerde Standaardinstelling voor Game-, Browser- en Streamingmodi
– Gebruiker Aangepaste Prioriteitscontrole
– Ondersteunt Wake-On-LAN
– Ondersteunt Bliksem/ESD Bescherming
– Ondersteunt Energiezuinige Ethernet 802.3az
– Ondersteunt PXE
Slots
– 2 x PCI Express 3.0 x16 Slots (PCIE1/PCIE3: enkel op x16 (PCIE1); dubbel op x16 (PCIE1) / x4 (PCIE3)*
– 3 x PCI Express 3.0 x1 Slots
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi module en Intel® CNVi (Ingebouwde WiFi/BT)
– 15μ Gouden Contacten in VGA PCIe Slot (PCIE1)
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 6 x SATA3 6.0 Gb/s Aansluitingen, ondersteuning RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 17), NCQ, AHCI en Hot Plug*
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2260/2280 M.2 PCI Express module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11e Gen Intel® Core™ processors)**
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 Socket (M2_3), ondersteunt M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)**
*Als M2_2 bezet is door een SATA-type M.2 apparaat, wordt SATA3_1 uitgeschakeld.
Als M2_3 bezet is door een SATA-type M.2 apparaat, wordt SATA3_5 uitgeschakeld.
**Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Connector
– 1 x SPI TPM Header
– 1 x Power LED en Speaker Header
– 2 x RGB LED Headers*
– 2 x Addressable LED Headers**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Slimme Fan Snelheidscontrole)****
– 5 x Chassis/Water
Pump Fan Connectors (4-pin) (Slimme Fan Snelheidscontrole)*****
– 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector
– 1 x Thunderbolt™ AIC Connector (5-pin) (Ondersteunt alleen ASRock Thunderbolt™ 3 AIC R2.0 Kaart)
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Intel® Z490) (Ondersteunt ESD Bescherming)
– 2 x USB 3.2 Gen1 Headers (Ondersteunt 4 USB 3.2 Gen1 poorten) (ASMedia ASM1074 hub) (Ondersteunt ESD Bescherming)
– 1 x Front Panel Type C USB 3.2 Gen1 Header (Intel® Z490) (Ondersteunt ESD Bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**Ondersteunt in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU-fan met een maximale capaciteit van 1A (12W) fanvermogen.
****CPU_FAN2/WP_3A ondersteunt de waterkoeler fan met een maximale capaciteit van 3A (36W) fanvermogen.
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler fan met een maximale capaciteit van 2A (24W) fanvermogen.
CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP en CHA_FAN5/WP kunnen automatisch detecteren of er een 3-pin of 4-pin fan in gebruik is.

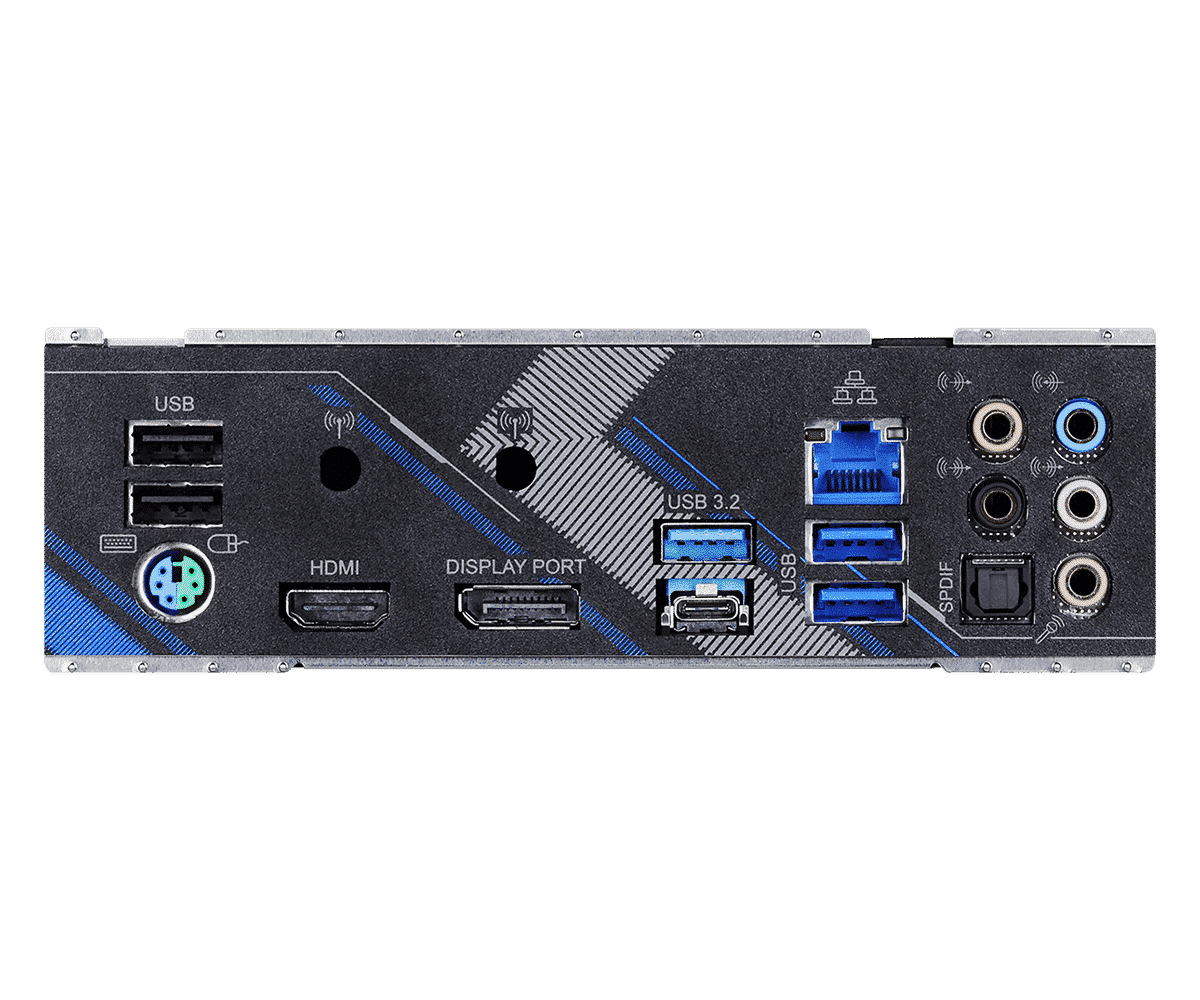

Achterpaneel I/O
– 2 x Antenne Bevestigingspunten
– 1 x PS/2 Muizen/Toetsenbord Poort
– 1 x HDMI Poort
– 1 x DisplayPort 1.4
– 1 x Optische SPDIF Uit Poort
– 2 x USB 2.0 Poorten (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen2 Type-A Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen2 Type-C Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD Bescherming)
– 2 x USB 3.2 Gen1 Poorten (Intel® Z490) (Ondersteunt ESD Bescherming)*
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Achterste Luidspreker / Midden / Bas / Line in / Voorste Luidspreker / Microfoon (Gouden Audio Jacks)
*Ultra USB Power wordt ondersteund op USB3_12 poorten.
* ACPI wake-up functie wordt niet ondersteund op USB3_12 poorten.
Software en UEFI
Software
– ASRock Moederbord Hulpprogramma (A-Tuning)
– ASRock Dragon 2.5G LAN Software
– ASRock Polychrome SYNC*
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– Temperatuurmeting: CPU, CPU/Waterpomp, Chassis/Waterpomp Fans
– Fan Tachometer: CPU, CPU/Waterpomp, Chassis/Waterpomp Fans
– Stille Fan (Automatische aanpassing van de snelheid van de chassis-fan op basis van CPU-temperatuur): CPU, CPU/Waterpomp, Chassis/Waterpomp Fans
– Fan Multi-Snelheidscontrole: CPU, CPU/Waterpomp, Chassis/Waterpomp Fans
– Spanning bewaking: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.05V, VCCSA, VCCST, VCCIO
Formaat
– ATX Formaat: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
– 2oz Koper PCB
OS
– Microsoft® Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP gereed (ErP/EuP gereed voeding is vereist)
