Beschrijving
Het Asrock Z490 Steel Legend Moederbord is gebasseerd op de Intel Z490 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van 2 dual-channel DDR4 geheugensloten met een maximale capaciteit van 128GB Ram verder beschikt het Asrock Z490 Extreme4 moederbord over twee PCI Express 3.0 x16, drie PCI Express 3.0 x1 en drie Ultra M2 slots. Het Asrock Z490 Steel Legend LGA1200 moederbord beschikt ook over HDMI, Displayport, USB2.0, USB 3.2 Gen1, USB 3.2 Gen2 Type-A en USB 3.2 Gen2 Type-C Poorten.

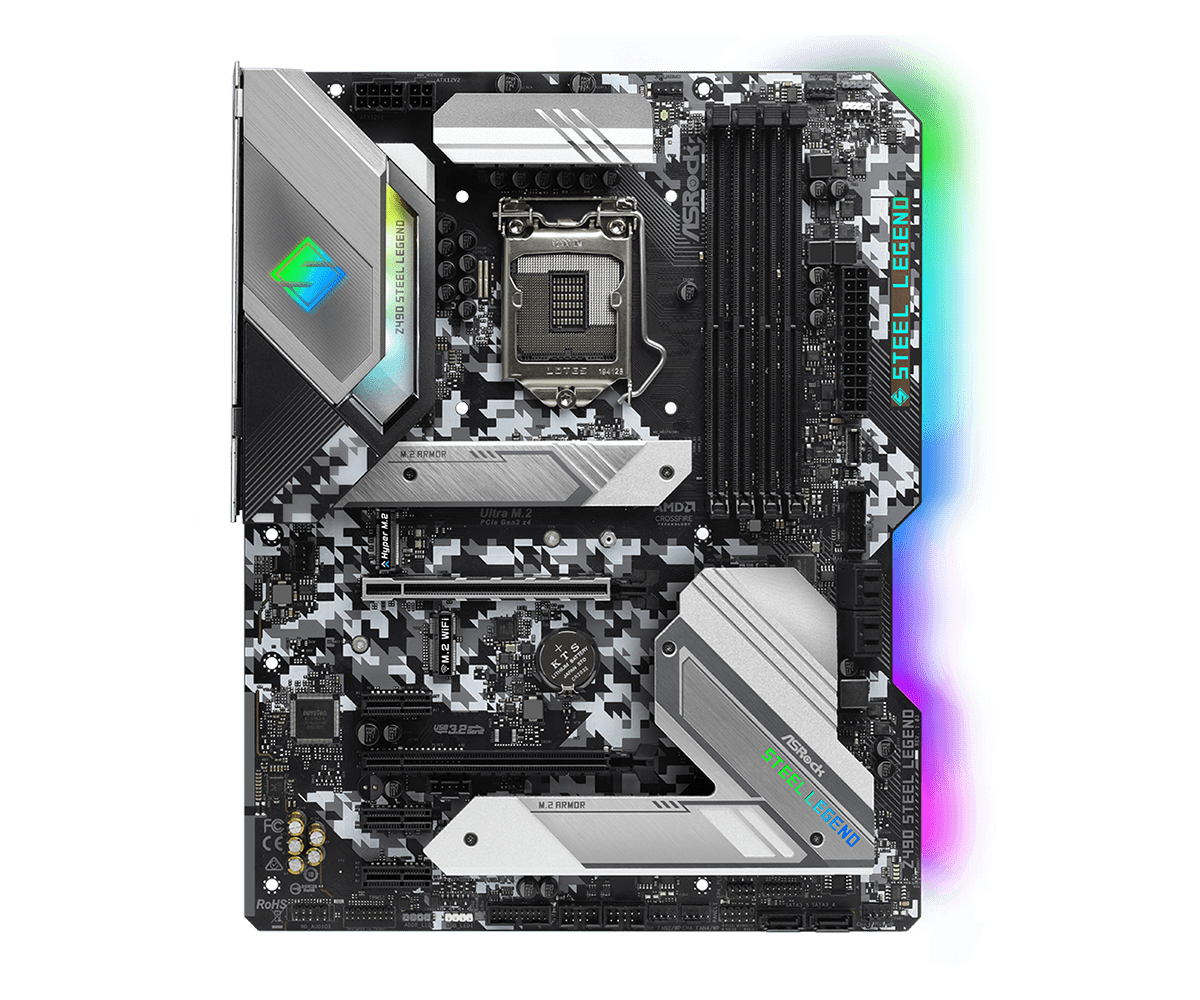

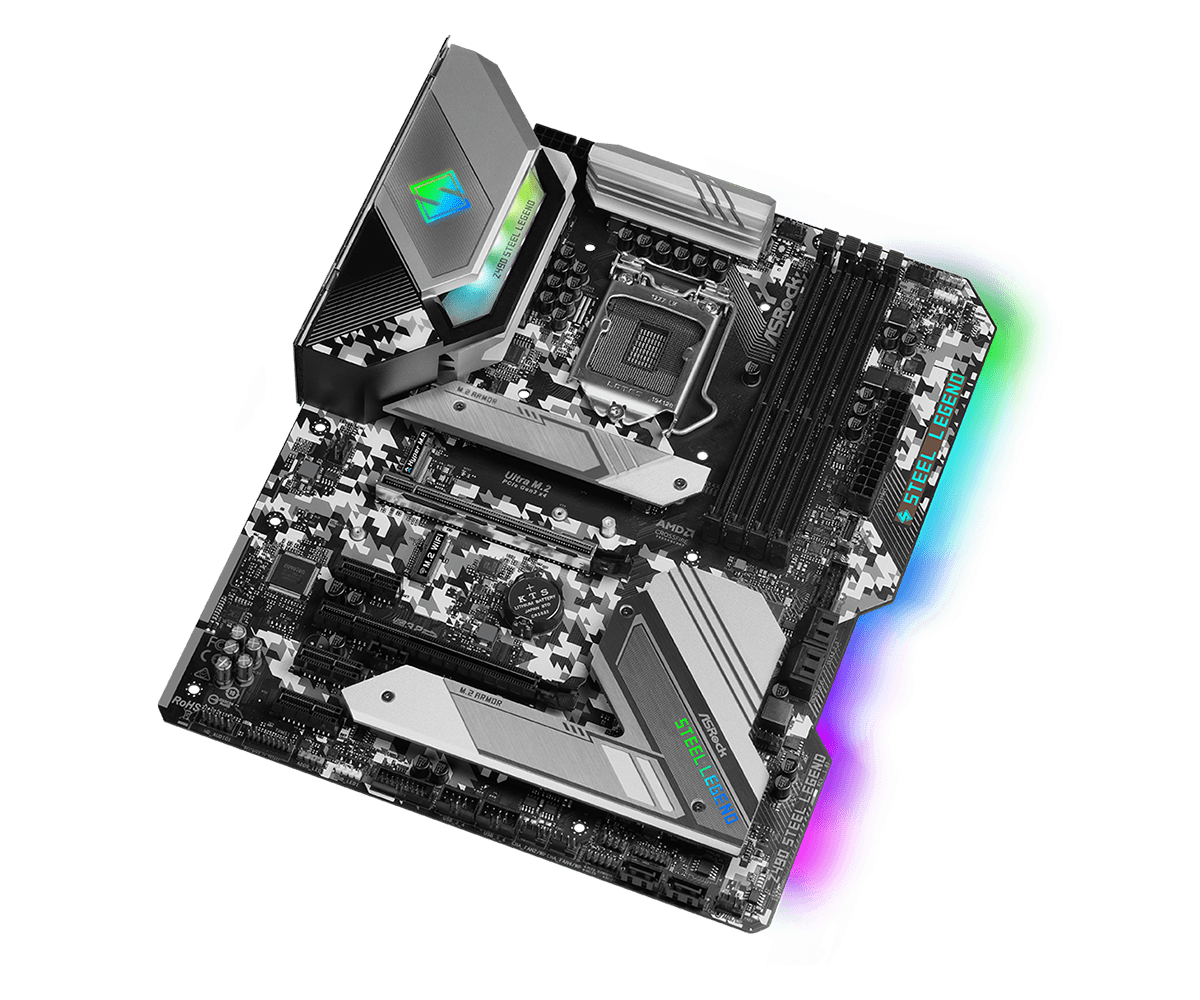

Asrock Z490 Steel Legend
Product: Asrock Z490 Steel Legend
Socket: LGA1200 (geschikt voor 10th en 11th Gen processoren)
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4710483931024
SKU:90-MXBC10-A0UAYZ
Garantie: 6 maanden
Drivers voor de Asrock Z490 Steel Legend
Processoren die door worden ondersteund door de Asrock Z490 Steel Legend
pakketinhoud:
- Moederbord (Asrock Z490 Steel Legend)
- IO-Shield (blikken achterplaatje)
- Geen handleiding
- Geen driver-cd
- Geen kabels
Unieke Kenmerken
ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2 Type-A Poort (10 Gb/s)
– ASRock USB 3.2 Gen2 Type-C Poort (10 Gb/s)
ASRock Super Alloy
– XXL Aluminium Alloy Heatsink
– Premium 60A Power Choke
– 50A Dr.MOS
– Nichicon 12K Black Caps (100% in Japan gemaakte hoogwaardige geleidende polymeercondensatoren)
– I/O Armor
– Shaped PCB Design
– Matte Zwart PCB
– High Density Glass Fabric PCB
– 2oz Copper PCB
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra USB Power
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (voor alle USB-, Audio-, LAN-poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e Gen Intel® Core™ Processors en 11e Gen Intel® Core™ Processors (LGA1200)
– Digi Power ontwerp
– 11 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU’s
– Ondersteunt ASRock BCLK Full-range Overclocking
– Ondersteunt ASRock Hyper BCLK Engine III
Chipset
– Intel® Z490
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 4 x DDR4 DIMM Slots
– Ondersteunt DDR4 4266+(OC)* / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 128GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gouden contacten in DIMM-slots
*Raadpleeg de geheugenondersteuningslijst op de ASRock-website voor meer informatie.
Core™ (i9/i7) ondersteunt DDR4 tot 2933; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 tot 2666.
**Vanwege de beperking van het besturingssysteem kan de werkelijke geheugenomvang minder zijn dan 4GB voor de reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 Compliant wake up events
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, GT, DRAM, VPPM, PCH 1.05V, VCCIO, VCCST, VCCSA Voltage Multi-adjustment
Grafische Weergave
– Hardwareversnelde codecs: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
– Graphics, Media & Compute: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1
– Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Intel® SGX Content Protection, UHD/HDR Blu-ray Disc
– Dual graphics output: ondersteuning voor HDMI en DisplayPort 1.4 poorten door onafhankelijke display controllers
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Ondersteunt DisplayPort 1.4 met max. resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 1.4 Poort (compatibel HDMI-monitor is vereist)
– Ondersteunt HDCP 2.3 met HDMI 1.4 en DisplayPort 1.4 Poorten
– Ondersteunt 4K Ultra HD (UHD) weergave met HDMI 1.4 en DisplayPort 1.4 Poorten
*Intel® UHD Graphics Built-in Visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die GPU geïntegreerd hebben.
**VP9 10bit en VC-1 zijn alleen voor decoderen.
VP8 en VP9 coderen worden niet ondersteund door Windows® OS.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC1200 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt overspanningsbeveiliging
– 110dB SNR DAC met differentiële versterker
– PCB Isolate Shielding
– Individuele PCB-lagen voor R/L-audiokanaal
– Gouden audio-aansluitingen
– Nahimic Audio
LAN
– 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
– Dragon RTL8125BG
– Ondersteunt Dragon 2.5G LAN Software
– Slimme automatische aanpassing bandbreedtecontrole
– Visuele gebruiksvriendelijke UI
– Visuele netwerkgebruik statistieken
– Geoptimaliseerde standaardinstelling voor spel-, browser- en streamingmodi
– Gebruikersaanpasbare prioriteitscontrole
– Ondersteunt Wake-On-LAN
– Ondersteunt bliksem/ESD-bescherming
– Ondersteunt energiezuinige Ethernet 802.3az
– Ondersteunt PXE
Slots
11e Gen Intel® Core™ Processors
– 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen4x16 (PCIE1); dual at Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*
10e Gen Intel® Core™ Processors
– 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen3x16 (PCIE1); dual at Gen3x16 (PCIE1) / Gen3x4 (PCIE3))*
– 3 x PCI Express 3.0 x1 Slots
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module en Intel® CNVi (geïntegreerde WiFi/BT)
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 6 x SATA3 6.0 Gb/s Connectors, ondersteunen RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 17), NCQ, AHCI en Hot Plug*
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2260/2280 M.2 PCI Express-module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11e Gen Intel® Core™ Processors)**
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express-module tot Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 Socket (M2_3), ondersteunt M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express-module tot Gen3 x4 (32 Gb/s)**
*Als M2_2 bezet is door een SATA-type M.2-apparaat, wordt SATA3_1 uitgeschakeld.
Als M2_3 bezet is door een SATA-type M.2-apparaat, wordt SATA3_5 uitgeschakeld.
**Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Connector
– 1 x SPI TPM Header
– 1 x Power LED en Speaker Header
– 2 x RGB LED Headers*
– 2 x Adresbare LED Headers**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
– 5 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
– 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector
– 1 x Thunderbolt™ AIC Connector (5-pin) (Ondersteunt alleen ASRock Thunderbolt™ 3 AIC R2.0 Card)
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Intel® Z490) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 Headers (Ondersteunt 4 USB 3.2 Gen1 poorten) (ASMedia ASM1074 hub) (Ondersteunt ESD-bescherming)
– 1 x Front Panel Type C USB 3.2 Gen1 Header (Intel® Z490) (Ondersteunt ESD-bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**Ondersteunt in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU-ventilator met een maximaal vermogen van 1A (12W).
****CPU_FAN2/WP_3A ondersteunt de waterkoeler ventilator met een maximaal vermogen van 3A (36W).
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler ventilator met een maximaal vermogen van 2A (24W).
CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP en CHA_FAN5/WP kunnen automatisch detecteren of een 3-pins of 4-pins ventilator in gebruik is.

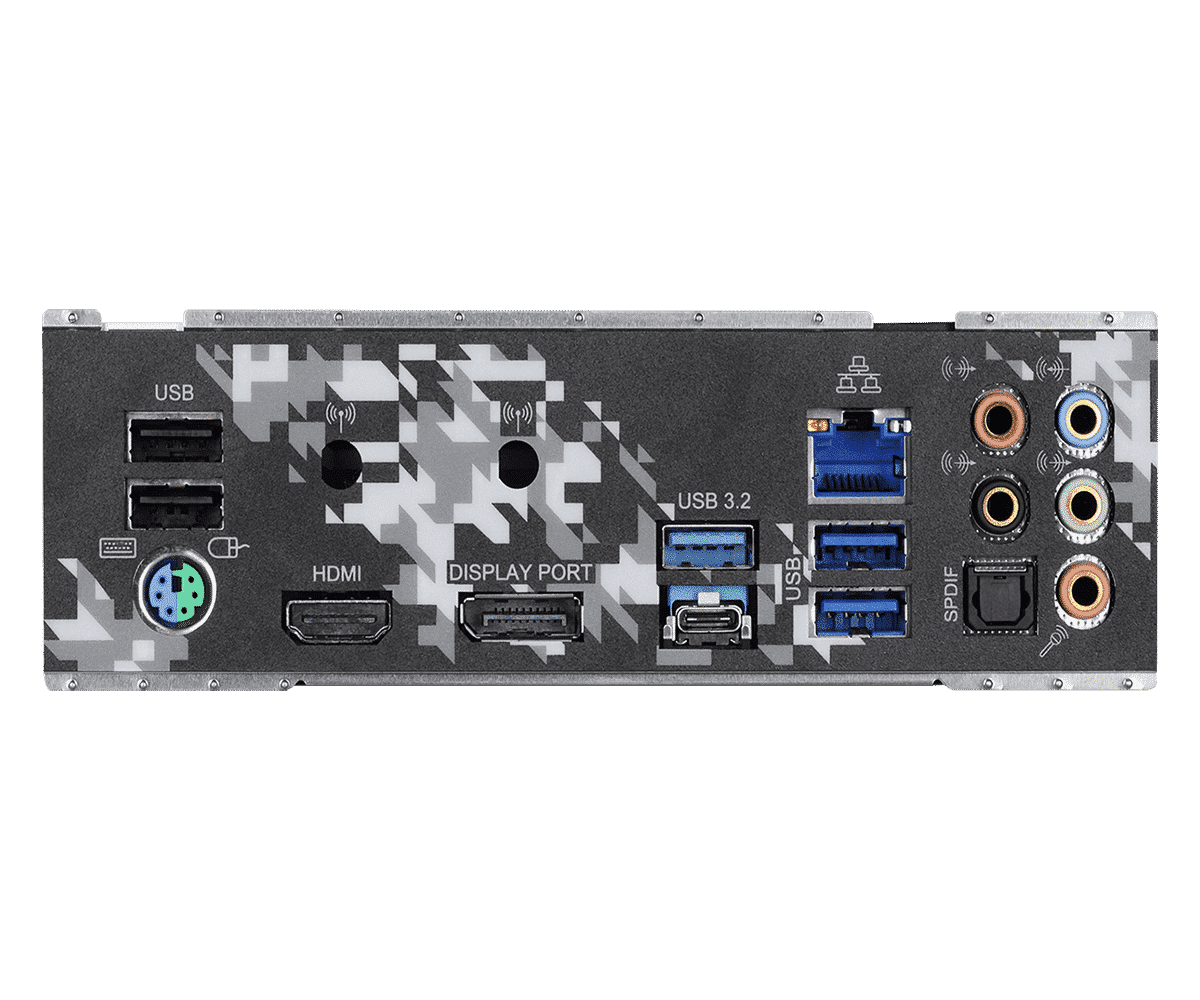

Achterpaneel I/O
– 2 x Antenna Mounting Points
– 1 x PS/2 Mouse/Keyboard Poort
– 1 x HDMI Poort
– 1 x DisplayPort 1.4
– 1 x Optical SPDIF Uit Poort
– 2 x USB 2.0 Poorten (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen2 Type-A Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD-bescherming)
– 1 x USB 3.2 Gen2 Type-C Poort (10 Gb/s) (ReDriver) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 Poorten (Intel® Z490) (Ondersteunt ESD-bescherming)*
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Achter Speaker / Central / Bass / Line in / Front Speaker / Microfoon (Gouden audio-aansluitingen)
*Ultra USB Power wordt ondersteund op USB3_12-poorten.
ACPI wake-up functie wordt niet ondersteund op USB3_12-poorten.
Software en UEFI
Software
– ASRock Motherboard Utility (A-Tuning)
– ASRock Dragon 2.5G LAN Software
– ASRock Polychrome SYNC*
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Hardware Monitor
– Temperatuursensoren: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Quiet Fan (Auto aanpassing van de chassis ventilatorsnelheid door CPU-temperatuur): CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.05V, VCCSA, VCCST, VCCIO
Form Factor
– ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
– 2oz Copper PCB
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP ready (ErP/EuP ready voeding is vereist)
