Beschrijving

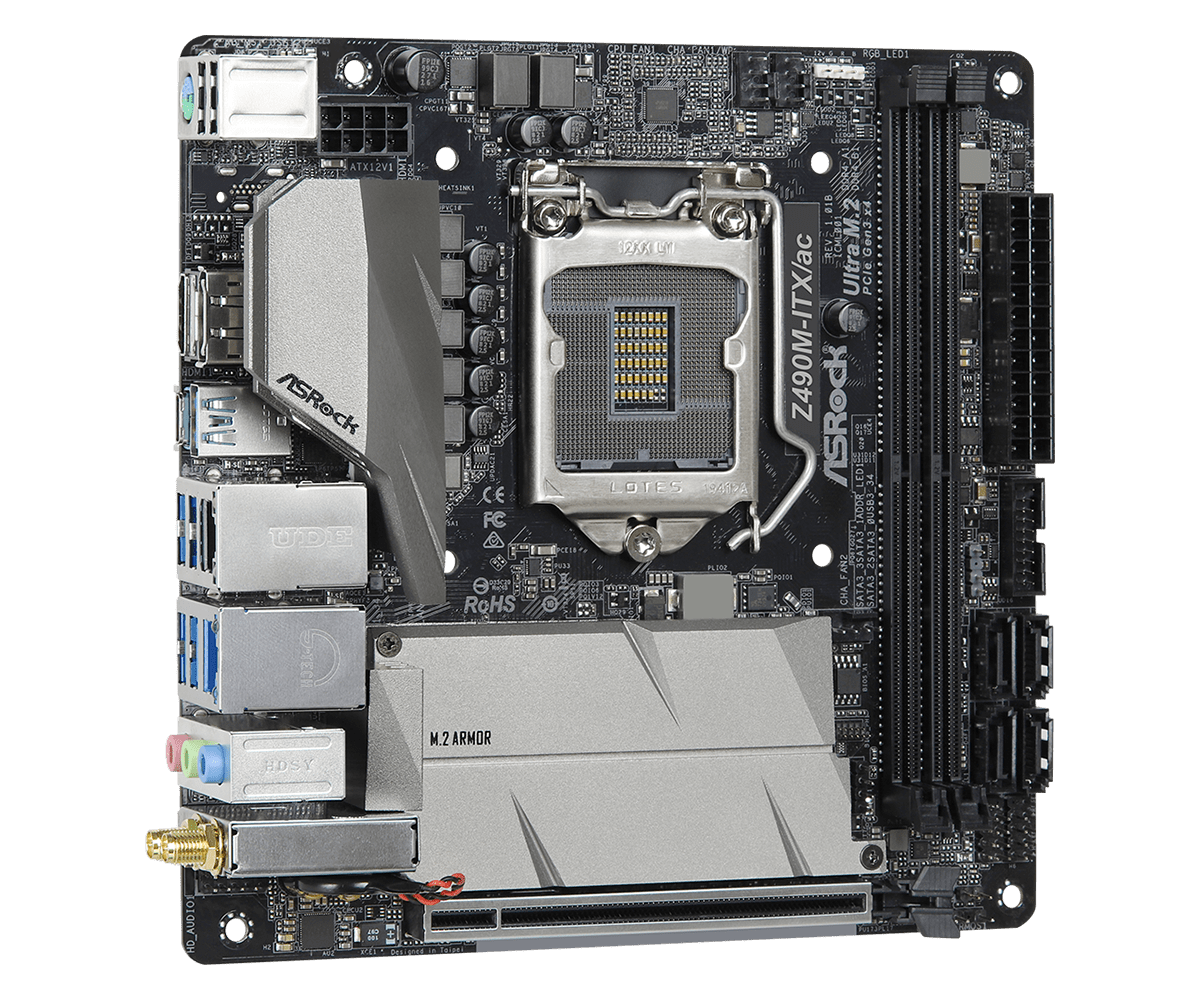

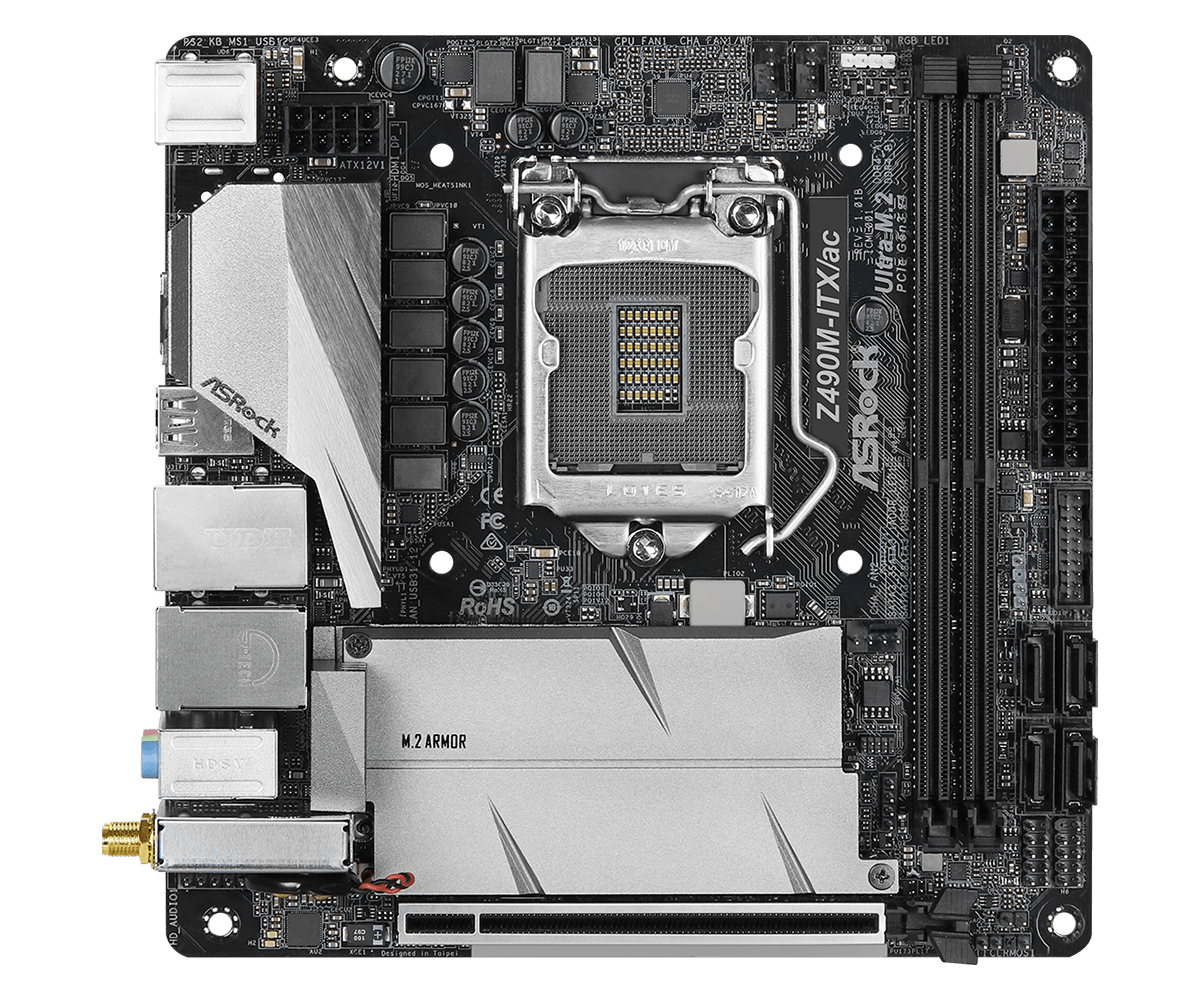

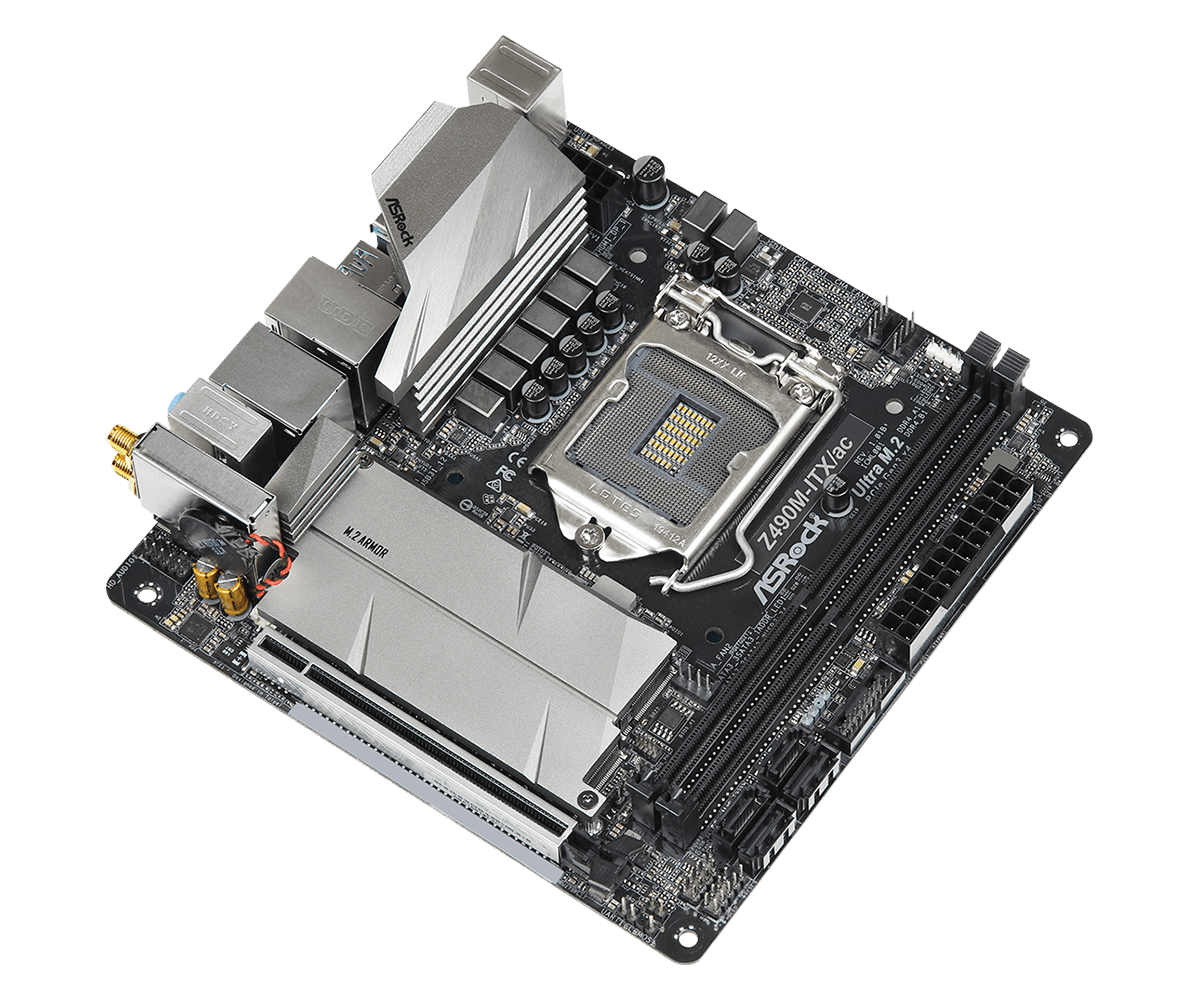

Het ASRock Z490M-ITX/ac Moederbord is een Mini-TX moederbord gebaseerd op de Intel Z490 chipset en ondersteund alleen de 10e processoren , het moederbord is voorzien van dual-channel DDR4 geheugensloten met een maximale capaciteit van 64GB Ram,
Het ASRock Z490M-ITX/ac moederbord beschikt over één PCI Express 3.0 x16, twee M2 sloten en is voorzien van een Intel 802.11ac Wifi module met Bluetooth 4.2, verder beschikt het ASRock Z490M-ITX/ac LGA1200 moederbord beschikt ook over een ruim aantal aansluitingen zoals HDMI, Displayport 1.4, USB 3.2 Gen2 Type-A, USB 3.2 Gen2 Type-C , USB 3.2 Gen2 Type-A, 2x RJ45 (Lan) en USB 2.0 Poorten
ASRock Z490M-ITX/ac
Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie: 6 maanden
EAN: 4710483931147
Fabrikantcode: 90-MXBC00-A0UAYZ
Drivers voor de ASRock Z490M-ITX/ac
Processoren die door worden ondersteund door de ASRock Z490M-ITX/ac
Pakketinhoud
- Asrock ASRock Z490M-ITX/ac moederbord
- IO-Shield
- 2 antennes
- Geen handleiding, driver-cd of kabels inbegrepen
Specificaties
Unieke Kenmerken
ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2 Type-A Poorten (10 Gb/s)
ASRock Super Alloy
– Premium 60A Power Choke
– 50A Dr.MOS
– Nichicon 12K Black Caps (100% Japanse hoogwaardige geleidende polymeren condensatoren)
– Sapphire Black PCB
– High Density Glass Fabric PCB
2.5G LAN
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e generatie Intel® Core™ processoren (Socket 1200)
– Digi Power ontwerp
– 8 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU’s
– Ondersteunt ASRock BCLK Full-range Overclocking
Chipset
– Intel® Z490
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 2 x DDR4 DIMM Slots
– Ondersteunt DDR4 4400+(OC)* / 4333(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 64GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gouden Contact in DIMM Slots
*Raadpleeg de Memory Support List op de website van ASRock voor meer informatie.
Core™ (i9/i7) ondersteunt DDR4 tot 2933; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 tot 2666.
**Vanwege de beperking van het besturingssysteem kan de werkelijke geheugen grootte minder zijn dan 4GB voor reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met een 64-bit CPU, is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– ACPI 6.0 Compatibele wake-up events
– SMBIOS 2.7 Ondersteuning
– CPU, DRAM, PCH 1.05V, VCCIO, VCCSA Voltage Multi-aanpassing
Grafisch
– Hardware Versnelde Codecs: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
– Graphics, Media & Compute: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1
– Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Intel® SGX Content Protection, UHD/HDR Blu-ray Disc
– Dubbele grafische output: ondersteuning voor HDMI en DisplayPort 1.4 poorten door onafhankelijke weergavecontrollers
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz
– Ondersteunt DisplayPort 1.4 met max. resolutie tot 4K x 2K (4096×2304) @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 1.4 Poort (Compatibele HDMI-monitor is vereist)
– Ondersteunt HDCP 2.3 met HDMI 1.4 en DisplayPort 1.4 Poorten
– Ondersteunt 4K Ultra HD (UHD) afspelen met HDMI 1.4 en DisplayPort 1.4 Poorten
*Intel® UHD Graphics Built-in Visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die een geïntegreerde GPU hebben.
**VP9 10bit en VC-1 zijn alleen voor decode.* VP8 en VP9 encode worden niet ondersteund door Windows® OS.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC1200 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Protection
– PCB Isolate Shielding
– Individuele PCB Laag voor R/L Audio Kanaal
– Nahimic Audio
LAN
– 1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
– Ondersteunt Dragon 2.5G LAN Software
– Slimme Auto Aanpassings Bandbreedte Controle
– Visuele Gebruiksvriendelijke UI
– Visuele Netwerk Gebruik Statistieken
– Geoptimaliseerde Standaardinstellingen voor Game-, Browser- en Streamingmodi
– Gebruiker Aangepaste Prioriteitscontrole
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energie Efficiënt Ethernet 802.3az
– Ondersteunt PXE 1 x Gigabit LAN 10/100/1000 Mb/s (Intel® I219V)
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energie Efficiënt Ethernet 802.3az
– Ondersteunt PXE
Draadloze LAN
– Intel® 802.11ac WiFi Module
– Ondersteunt IEEE 802.11a/b/g/n/ac
– Ondersteunt Dual-Band (2.4/5 GHz)
– Ondersteunt hoge snelheid draadloze verbindingen tot 433Mbps
– Ondersteunt Bluetooth 4.2 / 3.0 + High speed class II
Uitebereidingssloten
– 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 modus)
– 1 x Vertical M.2 Socket (Key E) met de meegeleverde WiFi-802.11ac PCIe WiFi-module (op de achterzijde I/O)
*Ondersteunt NVMe SSD als opstartschijven
Ondersteunt PCIe riser kaarten om één x16 slot uit te breiden naar twee x8 slots
Opslag
– 4 x SATA3 6.0 Gb/s Aansluitingen, ondersteunt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 17), NCQ, AHCI en Hot Plug
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen3 x4 (32 Gb/s)*
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2280 M.2 PCI Express module tot Gen3 x4 (32 Gb/s)*
*Ondersteunt Intel® Optane™ Technologie
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Aansluitingen
– 1 x RGB LED Header*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 1 x Chassis Fan Connector (4-pin)****
– 1 x Chassis/Water Pump Fan Connector (4-pin) (Slimme Fan Speed Control)*****
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector
– 1 x Front Panel Audio Connector
– 1 x USB 2.0 Header (Ondersteunt 2 USB 2.0 poorten) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD Bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**Ondersteunt in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU fan met een maximum van 1A (12W) fanvermogen.
****De Chassis Fan Connector ondersteunt de behuizing fan met een maximum van 1A (12W) fanvermogen.
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler fan met een maximum van 2A (24W) fanvermogen.
CHA_FAN1/WP kan automatisch detecteren of een 3-pin of 4-pin fan wordt gebruikt.

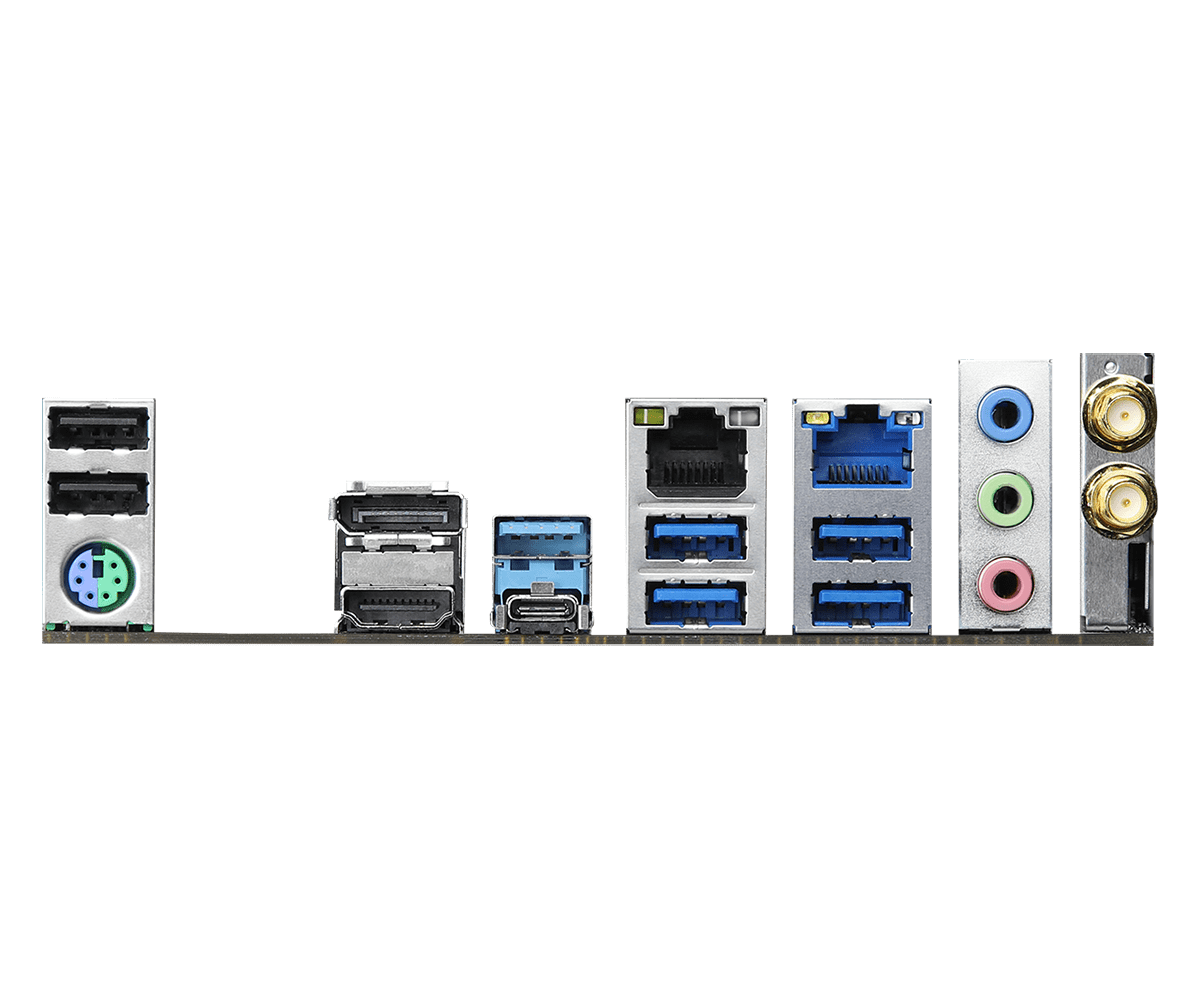

Achterpaneel I/O
– 2 x Antenne Poorten
– 1 x PS/2 Muism/Toetsenbord Poort
– 1 x HDMI Poort
– 1 x DisplayPort 1.4
– 2 x USB 2.0 Poorten (Ondersteunt ESD Bescherming)
– 4 x USB 3.2 Gen2 Type-A Poorten (10 Gb/s) (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen1 Type-A Poort (Ondersteunt ESD Bescherming)
– 1 x USB 3.2 Gen1 Type-C Poort (Ondersteunt ESD Bescherming)
– 2 x RJ-45 LAN Poorten met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Front Speaker / Microphone
Software en UEFI
Software
– ASRock Moederbord Utility (A-Tuning)
– ASRock Dragon 2.5G LAN Software
– ASRock Polychrome SYNC*
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
– 2 x WiFi 2.4/5 GHz Antennes
Hardware Monitor
– Temperatuurmeting: CPU, Behuizing, Behuizing/Water Pomp Fans
– Fan Tachometer: CPU, Behuizing, Behuizing/Water Pomp Fans
– Stille Fan (Automatisch aanpassen van de behuizing fan snelheid op basis van CPU-temperatuur): CPU, Behuizing, Behuizing/Water Pomp Fans
– Fan Multi-Speed Controle: CPU, Behuizing, Behuizing/Water Pomp Fans
– Spanning monitoring: +12V, +5V, +3.3V, CPU Vcore
Formaat
– Mini-ITX Formaat: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
OS
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP gereed (ErP/EuP gereed voedingsapparaat is vereist)
