Beschrijving
De ASRock Z590M Phantom Gaming 4 is een compact maar krachtig micro-ATX moederbord met ondersteuning voor Intel’s 10e en 11e generatie Core-processors. Het biedt snelle connectiviteit via USB 3.2 Gen2, HDMI, dubbele LAN-poorten en Thunderbolt™ 4 via USB-C. Dankzij M.2-slots, SATA3-aansluitingen en moderne headers voor RGB en koeling is dit moederbord perfect voor een veelzijdige en toekomstbestendige pc-build.

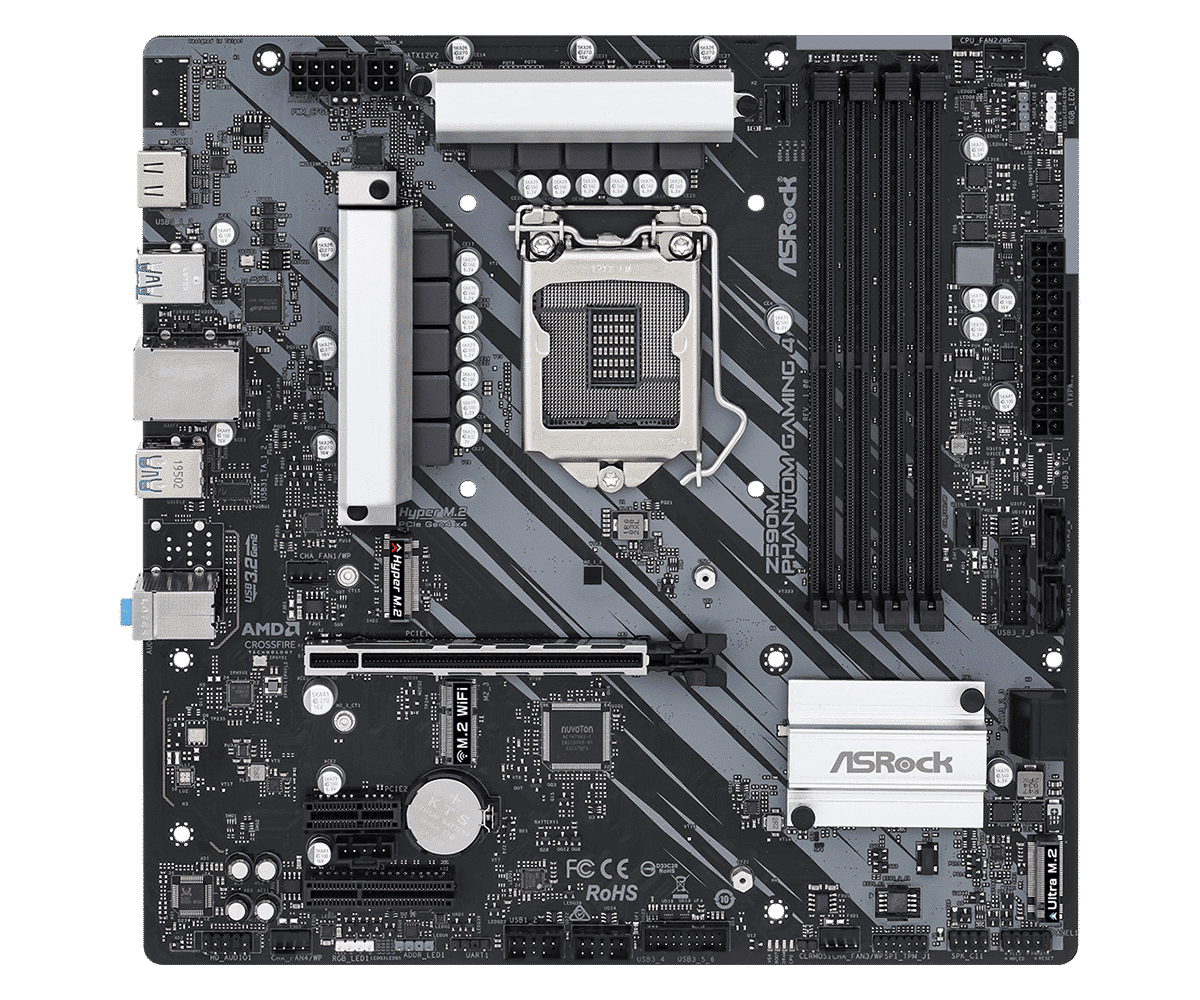

ASRock Z590M Phantom Gaming4
Product: Asrock Z590M Phantom Gaming 4
Socket: LGA1200
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4710483933851
SKU: 90-MXBFB0-A0UAYZ
Garantie: 6 maanden
Drivers voor de Asrock Z590M Phantom Gaming 4
Processoren die door worden ondersteund door de Asrock Z590M Phantom Gaming 4
pakketinhoud:
– Moederbord (Asrock Z590M Phantom Gaming 4)
– IO-Shield (blikken achterplaatje)
– Geen handleiding
– Geen driver-cd
– Geen kabels
Unieke Kenmerken
ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2 Type-A poort (10 Gb/s)
ASRock Super Alloy
– Premium 50A Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers) Technologie
ASRock Steel Slot
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (voor alle USB, Audio, LAN poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt 10e Gen Intel® Core™ Processors en 11e Gen Intel® Core™ Processors (LGA1200)
– Digi Power ontwerp
– 8 Power Phase ontwerp
– Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU’s
Chipset
– Intel® Z590
Geheugen
– Dual Channel DDR4 Geheugen Technologie
– 4 x DDR4 DIMM slots
– 11e Gen Intel® Core™ Processors ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4800+(OC)*
– 10e Gen Intel® Core™ Processors ondersteunen DDR4 non-ECC, un-buffered geheugen tot 4600+(OC)*
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit van systeemgeheugen: 128GB**
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11e Gen Intel® Core™ (i9/i7/i5) ondersteunt DDR4 3200 native; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
10e Gen Intel® Core™ (i9/i7) ondersteunt DDR4 2933 native; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
**Vanwege de beperking van het besturingssysteem, kan de werkelijke geheugengrootte minder zijn dan 4GB voor de reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met een 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met ondersteuning voor meertalige GUI
– ACPI 6.0 Conform wake-up gebeurtenissen
– SMBIOS 2.7 Ondersteuning
– CPU Core/Cache, GT, DRAM, VPPM, VCCIN_AUX, VCCIO, VCCIO, VCCST, VCCSA Voltage Multi-aanpassing
Grafisch
– 11e Gen Intel® Core™ Processors ondersteunen Intel® Xe Graphics Architecture (Gen 12). 10e Gen Intel® Core™ Processors ondersteunen Gen 9 Graphics
– Ondersteunt HDMI 2.0 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e Gen Intel® Core™ Processors
– Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e Gen Intel® Core™ Processors
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 poort (Compatibele HDMI monitor vereist)
– Ondersteunt HDCP 2.2 met HDMI poort (HDCP 2.3 klaar met 11e Gen Intel® Core™ Processors)
*Intel® UHD Graphics Ingebouwde Visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die GPU geïntegreerd hebben.
Grafische specificaties kunnen variëren tussen CPU-typen.
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Ondersteunt Surge Protection
– Nahimic Audio
LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Bescherming
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Slots
11e Gen Intel® Core™ Processors
– 1 x PCI Express 4.0 x16 Slot (PCIE1*)
10e Gen Intel® Core™ Processors
– 1 x PCI Express 3.0 x16 Slot (PCIE1*)
– 1 x PCI Express 3.0 x4 Slot
– 1 x PCI Express 3.0 x1 Slot
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
– 1 x M.2 Socket (Key E), ondersteunt type 2230 WiFi/BT PCIe WiFi-module en Intel® CNVi (GeĂŻntegreerde WiFi/BT)
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s aansluitingen*
– 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2280 M.2 PCIe-module tot Gen4x4 (64 Gb/s) (Socket M2_1 werkt alleen met 11e Gen Intel® Core™ processors)**
– 1 x Ultra M.2 Socket (M2_2), ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s module en M.2 PCIe-module tot Gen3 x4 (32 Gb/s)**
*Als M2_2 bezet is door een SATA-type M.2-apparaat, wordt SATA3_1 uitgeschakeld.
**Ondersteunt Intel® Optane™ Technologie (alleen M.2_2)
Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
RAID
– Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
– Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe opslagapparaten*
*RAID-functie voor PCIe-modus SSD in M2_1 is alleen beschikbaar met Intel® SSD geïnstalleerd.
Connector
– 1 x SPI TPM Header
– 1 x Chassis Intrusion en Speaker Header
– 2 x RGB LED Headers*
– 2 x Addressable LED Headers**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Slimme fan snelheid regeling)****
– 4 x Chassis/Water Pump Fan Connectors (4-pin) (Slimme fan snelheid regeling)*****
– 1 x 24-pin ATX Power Connector
– 1 x 8-pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4-pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector
– 1 x Thunderbolt™ AIC Connector (5-pin) (Ondersteunt ASRock Thunderbolt™ 4 AIC Kaart)
– 2 x USB 2.0 Headers (Ondersteunt 4 USB 2.0 poorten) (Ondersteunt ESD-bescherming)
– 2 x USB 3.2 Gen1 Headers (Ondersteunt 4 USB 3.2 Gen1 poorten) (Ondersteunt ESD-bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**Ondersteunt in totaal tot 5V/3A, 15W LED Strip
***De CPU Fan Connector ondersteunt de CPU fan met maximaal 1A (12W) fanvermogen.
****De CPU/Water Pump Fan ondersteunt de waterkoeler fan met maximaal 2A (24W) fanvermogen.
*****De Chassis/Water Pump Fan ondersteunt de waterkoeler fan met maximaal 2A (24W) fanvermogen.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP en CHA_FAN4/WP kunnen automatisch detecteren of een 3-pin of 4-pin fan wordt gebruikt.

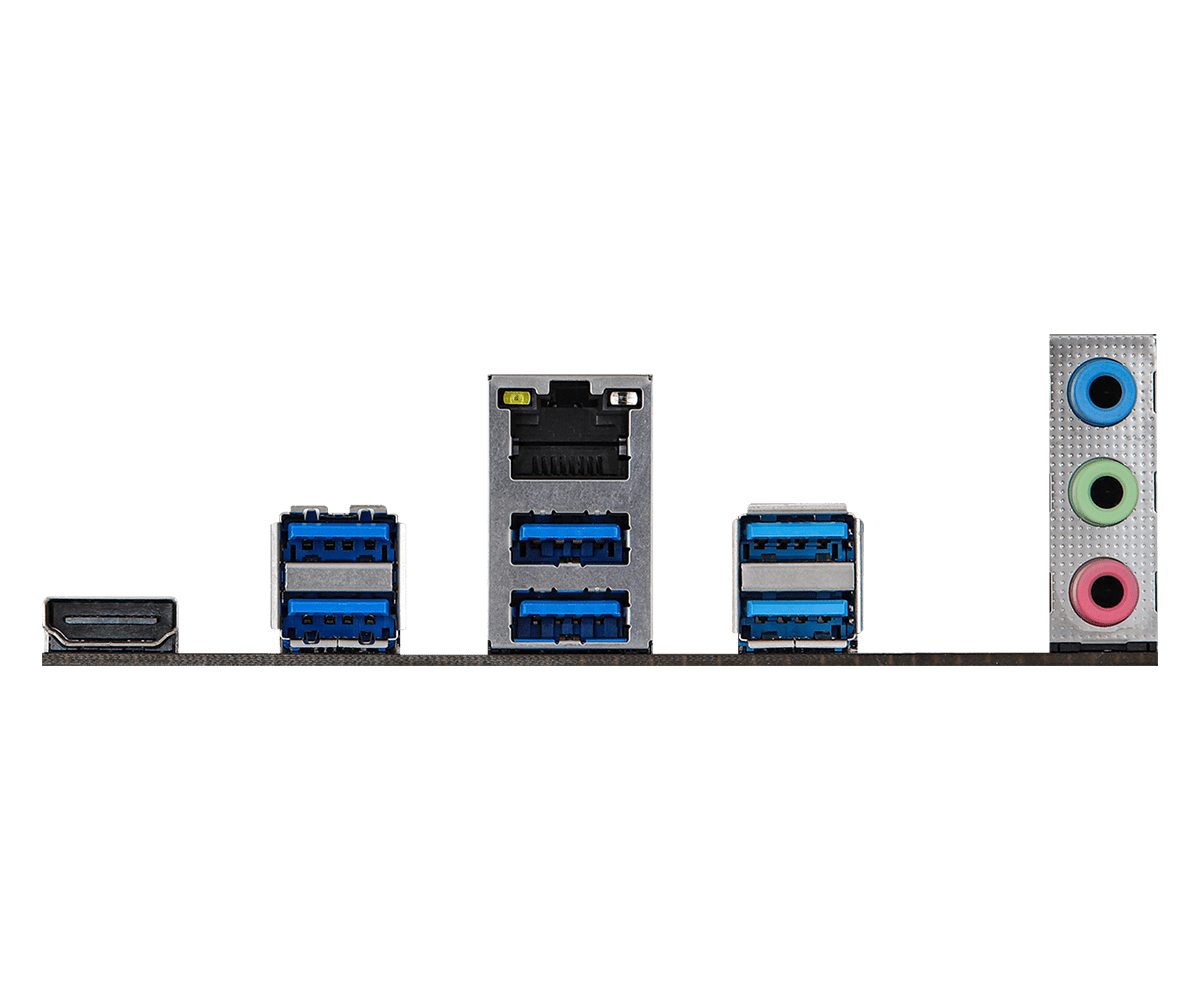

Achterpaneel I/O
– 3 x Antenne Montagepunten
– 1 x HDMI Poort
– 2 x USB 3.2 Gen2 Poorten (10 Gb/s) (ReDriver) (Ondersteunt ESD-bescherming)
– 4 x USB 3.2 Gen1 Poorten (Ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en Snelheid LED)
– HD Audio Jacks: Line-in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock Moederbord Hulpprogramma (Phantom Gaming Tuning)
– ASRock Polychrome SYNC
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock Mijn Favorieten in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Hardwaremonitor
– Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Quiet Fan (Automatisch aanpassen van de chassis fan snelheid op basis van CPU-temperatuur): CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Fan Multi-Snelheidsregeling: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– CASE OPEN detectie
– Spanning monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, VCCIN_AUX, VCCSA, VCCIO, VCCPLL, ATX+5VSB
Formaat
– Micro ATX Formaat: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
– Solid Capacitor ontwerp
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
– FCC, CE
– ErP/EuP ready (ErP/EuP ready voeding is vereist)
