Beschrijving

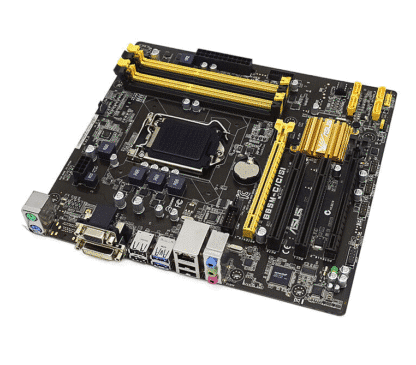

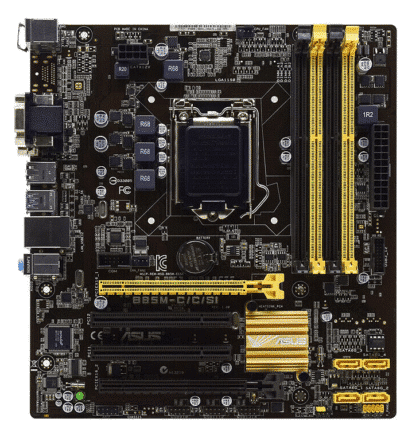

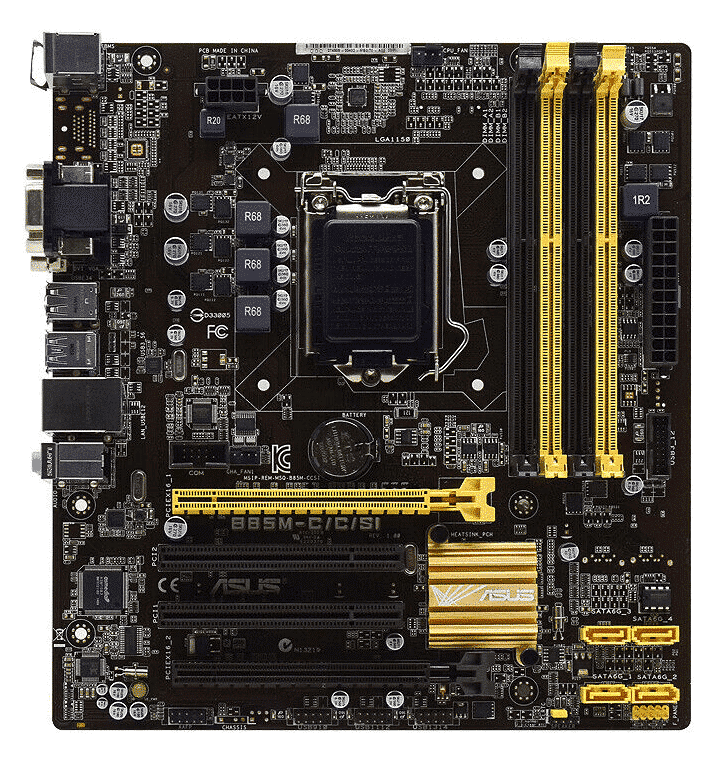

De Asus B85M-C/C/SI is een Micro-ATX Socket 1150 moederbord gebaseerd op de Intel B85 chipset. Het bord moet worden gecombineerd met DDR3-geheugen, waarvoor 4 slots beschikbaar zijn.
Kenmerken: Moederbord | Micro-ATX | Socket 1150 | 4x DDR3 (max 32GB) | SATA-600 | SATA-300 | PCI | PCI-e 3.0 x16 | USB 2.0 | USB3 | DVI-D| VGA (D-Sub) | HDMI | Displayport
Klik hier voor de ondersteunende CPU’s
Klik hier voor de drivers
Product: B85M-C/C/SI
Socket: Socket 1150
Categorie: moederborden
Merk: Asus
Staat: Refurbished – BIOS bijgewerkt naar de nieuwste versie
Garantie: 6 maanden
Inhoud pakket:
– Moederbord ( B85M-C/C/SI)
– I/O-Shield (blikken achterplaatje)
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
processor
LGA1150-socket voor Intel® 4e generatie CoreTM i7/ i5 / i3, Pentium®,
Celeron®-processors
Ondersteunt Intel® 22/32nm CPU
Ondersteunt Intel® Turbo Boost-technologie 2.0
* De ondersteuning van Intel® Turbo Boost Technology 2.0 is afhankelijk van het CPU-type.
** Raadpleeg www.asus.com voor Intel® CPU-ondersteuningslijst.
chipset
Intel® B85 Express-chipset
Geheugen
4x DIMM, max. 32 GB, DDR3 1600/1333/1066 MHz, niet-ECC, niet-gebufferd geheugen
Dual-channel geheugenarchitectuur
* Raadpleeg www.asus.com voor de nieuwste Memory QVL (Qualified Vendors List).
** Vanwege Intel® chipsetbeperking, de DDR3 1600MHz en hogere geheugenmodules
in XMP-modus werkt met de maximale overdrachtssnelheid van DDR3 1600MHz.
*** Wanneer u een totaal geheugen van 4 GB of meer installeert, Windows® 32-bit
besturingssysteem herkent mogelijk slechts minder dan 3 GB. We raden een
maximaal 3 GB systeemgeheugen als u een Windows® 32-bits besturingssysteem gebruikt
systeem.
Grafisch Geïntegreerde grafische processor
Ondersteuning voor meerdere VGA-uitgangen: D-Sub-, DVI-, HDMI- en DisplayPort-poorten
– Ondersteunt DVI-D met een maximale resolutie van 1920 x 1200 @60Hz
– Ondersteunt D-Sub met max. resolutie van 1920 x 1200 @60Hz
Maximaal gedeeld geheugen van 1 GB
Uitbreidingssloten
1 x PCI Express 3.0/2.0 x16-slot
1 x PCI Express 2.0 x16-slot (@ x4)
2 x PCI-slot
Opslag
Intel® B85 Express-chipset:
– 4 x Seriële ATA 6.0 Gb/s connector (geel)
LAN
Realtek 8111F Gigabit LAN-controller
Audio
8-kanaals Realtek® ALC887-VD2 High Definition Audio CODEC
– Ondersteunt multi-streaming
* Gebruik een chassis met HD-audiomodule in het voorpaneel om een 8-
kanaal audio-uitgang.
USB
4 x USB 3.0-poorten (2 poorten op het middenbord, 2 poorten op het achterpaneel)
8 x USB 2.0-poorten (4 poorten op het middenbord, 4 poorten op het achterpaneel)

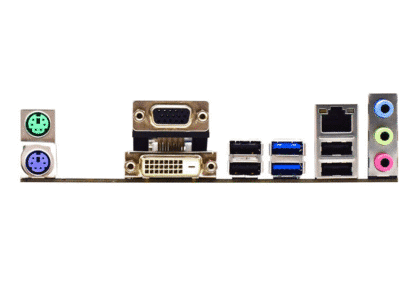

I/O-poorten op het achterpaneel
1 x PS/2 toetsenbordpoort (paars)
1 x PS/2 muispoort (groen)
1 x DVI-poort
1 x D-Sub-poort
1 x LAN (RJ-45)-poort
4 x USB 2.0/1.1-poorten
2 x USB 3.0-poorten
3 x audio-aansluitingen
Interne connectoren/ schakelaars/knoppen
1 x USB 3.0-connector ondersteunt extra 2 USB 3.0-poorten
2 x USB 2.0-connectoren ondersteunen extra 4 USB 2.0-poorten
2 x SATA 3.0 Gb/s-connectoren
4 x SATA 6,0 Gb/s-connector
1 x chassis-inbraakconnector
1 x CMOS-header wissen
1 x 4-pins CPU-ventilatorconnector
2 x 4-pins chassisventilatorconnectoren
1 x audioconnector op het voorpaneel (AAFP)
1 x Systeempaneelconnector
1 x luidsprekeraansluiting
1 x LPT-koptekst
1 x COM-koptekst
1 x TPM-koptekst
1 x 24-pins ATX-voedingsconnector
1 x 4-pins ATX 12V-voedingsconnector
BIOS-functies
128 Mb Flash-ROM, EFI BIOS, PnP, DMI v2.0, WfM2.0, SM BIOS v2.7,
ACPI v2.0a, SLP 3.0, klaar voor EUP, meertalig BIOS, ASUS EZ Flash
2, ASUS CrashFree BIOS 3
Beheersbaarheid
WOL door PME, WOR door PME, PXE
Vormfactor
MicroATX-vormfactor: 9,6 “x 8,4” (24,4 cm x 21,3 cm)
