Beschrijving

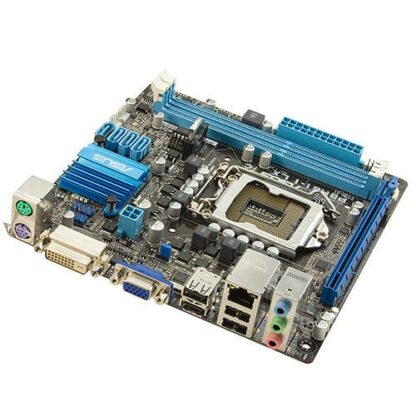

De Asus P8H61-I LX R2.0 is een Mini-ITX Socket 1155 moederbord gebaseerd op de Intel H61 chipset. Het bord moet worden gecombineerd met DDR3-geheugen, waarvoor 2 slots beschikbaar zijn. In totaal heeft de Asus P8H61-I LX R2.0 4 Seriële ATA-aansluitingen voor harde schijven en SSD’s. De ingebouwde geluidskaart is gebaseerd op een VIA VT1708S-chip.
Kenmerken: Moederbord | Mini-ITX | Socket 1155 | 2x DDR3 | 4x SATA-300 | PCI-e 2.0 x16 | USB 2| DVI-D | VGA
Klik hier voor de ondersteunende CPU’s
Product: P8H61-I LX R2.0
Socket: Socket 1155
Categorie: moederborden
Merk: ASus
EAN: 4719543187050
Staat: Gebruikt
SKU:90-MIBJH0-G0EAY0KZ, P8H61-I LX R2.0
Garantie: 6 maanden
Inhoud pakket:
– Moederbord (P8H61-I LX R2.0)
– I/O-Shield (blikken achterplaatje)
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
CPU
Intel® Socket 1155 for Intel® 3rd/2nd Generation processors
Supports 22nm/32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 suppport depends on the CPU types
Chipset
Intel® H61 Express Chipset
Memory
2 x DIMM, max. 16GB, DDR3 2200 (O.C.)/2133 (O.C.)/2000
(O.C.)/1866 O.C.)/1600 (O.C.)/1333 / 1066 MHz, non-ECC,
un-buffered memory
Dual-channel memory architecture
* The Max. 16GB memory capacity can be supported with DIMMs
of 8GB (or above). ASUS will update QVL once the DIMMs are
available in the market.
Expansion slots
1 x PCI Express 3.0/2.0 x16 slot
Graphics Supports DVI with Max. Resolution 1920 x1200 @60Hz
Supports D-Sub with Max. Resolution 2048 x 1536 @75Hz
Max. UMA Memory: 1748MB
Storage
Intel® H61 Express Chipset:
– 4 x Serial ATA 3.0 Gb/s connectors
LAN
Realtek® 8111F PCIe Gigabit LAN controller
Audio
VIA® VT1708S 8-channel High Definition Audio CODEC
– Supports Jack-Detection, Multi-Streaming and Front Panel JackRetasking
USB
8 x USB 2.0/1.1 ports (4 ports at the mid-board, 4 ports at the back panel)
ASUS unique features
GPU Boost
ASUS Anti-Surge Protection
ASUS UEFI BIOS
ASUS Q-Fan 2
ASUS EZ Flash 2
ASUS CrashFree BIOS 3
ASUS MyLogo 2
Rear panel ports
1 x PS/2 keyboard (Purple)
1 x PS/2 Mouse (Green)
1 x D-Sub output port
1 x DVI-D output port
1 x LAN (RJ-45) port
4 x USB 2.0/1.1 ports
3 x Audio jacks support 8-channel
Internal connectors/switches/ buttons
2 x USB 2.0/1.1 connectors support additional 4 USB 2.0/1.1 ports
4 x SATA 3.0 Gb/s connectors
1 x CPU fan connector
1 x Chassis fan connector
1 x Front panel audio connector
1 x S/PDIF Out connector
1 x speaker connector
1 x System panel connector
1 x Clear CMOS jumper
1 x 24-pin EATX power connector
1 x 4-pin ATX 12V power connector
BIOS features
64 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM 2.0,
ACPI v2.0a, SM BIOS v2.6
Manageability WOL, PXE, PME wake up
Accessories
1 x I/O shield
Form factor
Mini-ITX form factor: 6.70 in” x 6.70 in” (17 cm x 17 cm)
