Beschrijving

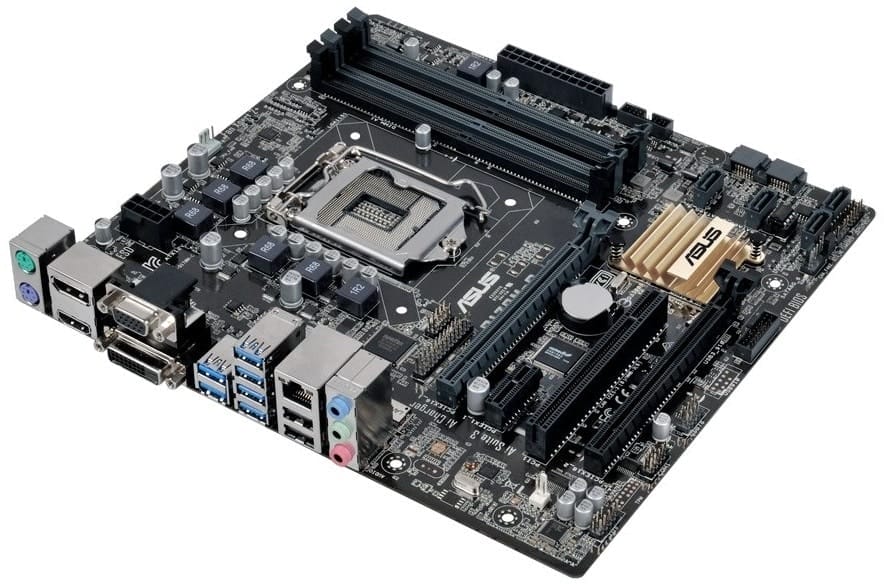

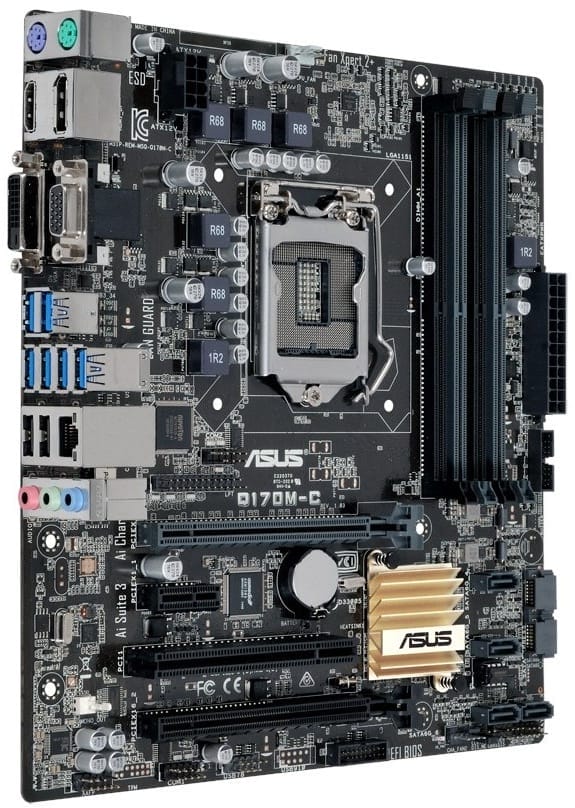

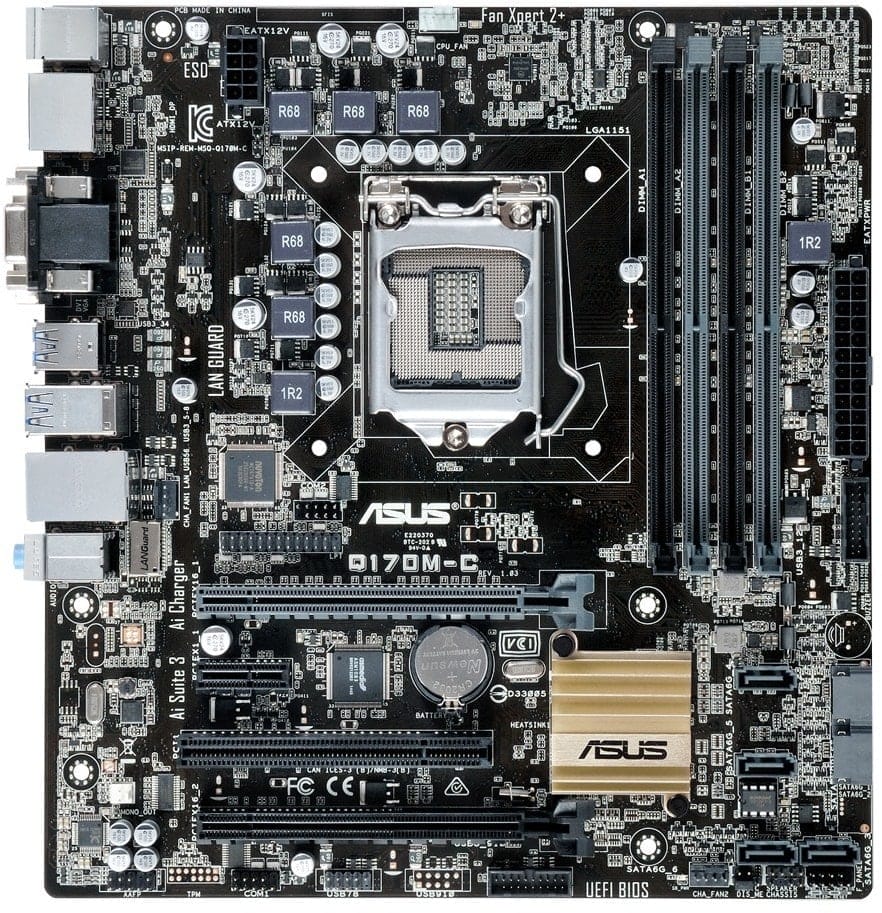

De Asus Q170M-C is een luxe en compleet socket 1151 micro-moederbord geschikt voor de 6e en 7e generatie processoren en voorzien van de Q170 zakelijke chipset welke geschikt is voor zowel zakelijk als privé gebruik.  De Asus Q170M-C is een micro-atx moederbord en voorzien van 4 DDR4 Geheugensloten met maximale geheugencapaciteit van 64GB. Tevens zijn er erg veel aansluitingen beschikbaar zoals onder andere DVI, HDMI, VGA USB3. Om comptabiliteitsproblemen te voorkomen is het moederbord bijgewerkt naar de laatst beschikbare BIOS-versie. Twijfelt u of het moederbord geschikt is voor uw componenten neem dan gerust contact op, we helpen u graag.
Klik hier voor de ondersteunende CPU’s
Klik hier voor de drivers
Product:Asus Q170M-C
Socket: Socket 1151
Geschikt voor: 6e en 7e generatie processoren
Categorie: moederborden
Merk: Asus
EAN: 4058154115503, 4712900211924
Staat: Used – BIOS bijgewerkt naar de nieuwste versie
SKU: 90MB0MK0-M0EAY0, 90MB0MK0-M0EAY1, Q170M-C
Garantie: 6 maanden
Inhoud pakket:
– Moederbord (Asus Q170M-C)
– I/O-Shield (blikken achterplaatje)
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
CPU
Intel® voor 7e/6e generatie Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron®-processors
Ondersteunt Intel® 14 nm CPU
Ondersteunt Intel® Turbo Boost-technologie 2.0
* De ondersteuning van Intel® Turbo Boost Technology 2.0 is afhankelijk van het CPU-type.
* Raadpleeg www.asus.com voor de lijst met CPU-ondersteuning
Chipset
Intel® Q170
Geheugen
4x DIMM, max. 64 GB, DDR4 2400/2133 MHz niet-ECC, niet-gebufferd geheugen
Ondersteunt Intel® Extreme Memory Profile (XMP)
* Hyper DIMM-ondersteuning is afhankelijk van de fysieke kenmerken van individuele CPU’s.
* Raadpleeg www.asus.com voor de Memory QVL (Qualified Vendors Lists).
* De maximaal ondersteunde geheugenfrequentie verschilt per processor.
* Vanwege de beperking van de Intel®-chipset wordt de DDR4 2400MHz-geheugenfrequentie alleen ondersteund door 7e generatie Intel®-processors. Hogere geheugenmodules werken op de maximale overdrachtssnelheid van DDR4 2400MHz.
** Vanwege Intel®-chipsetbeperkingen werken DDR4 2133MHz en hogere geheugenmodules op 6e generatie Intel®-processors met de maximale overdrachtssnelheid van DDR4 2133MHz.
Grafisch
Geïntegreerde grafische processor- Intel® HD grafische ondersteuning
Ondersteuning voor meerdere VGA-uitgangen: HDMI/DVI-D/RGB/DisplayPort-poorten
– Ondersteunt HDMI met max. resolutie 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
– Ondersteunt DVI-D met max. resolutie 1920 x 1200 @ 60 Hz
– Ondersteunt RGB met max. resolutie 1920 x 1200 @ 60 Hz
– Ondersteunt DisplayPort met max. resolutie 4096 x 2304 @ 60 Hz
Maximaal gedeeld geheugen van 1024 MB (uitsluitend voor iGPU)
Ondersteunt Intel® InTru™ 3D, Quick Sync Video, Clear Video HD-technologie, Insider™
Ondersteunt tot 3 schermen tegelijk
Uitbreidingssleuven
1 x PCIe 3.0/2.0 x16 (x16-modus)
1 x PCIe 3.0/2.0 x16 (max in x4-modus)
1 x PCIe 3.0/2.0 x1
1 x PCI
Opslag
Intel® Q170-chipset:
6 x SATA 6Gb/s poort(en), grijs,
Ondersteuning Raid 0, 1, 5, 10
LAN
Intel® I219LM, 1 x Gigabit LAN-controller(s)
Audio
Realtek ALC887/897 7.1-kanaals high-definition audio CODEC *1
– Ondersteunt: Front Panel Jack-retasking, tot 24-Bit/192kHz afspelen
USB-poorten
Intel® Q170-chipset:
10 x USB 3.1 Gen 1-poort(en) (6 op achterpaneel, blauw, 4 op mid-board)
Intel® Q170-chipset:
4 x USB 2.0/1.1 poort(en) (2 op achterpaneel, zwart, 2 op midboard)
Speciale functies
ASUS 5X Protection II:
– ASUS LANGuard – 2,5x hogere piektolerantie
– ASUS-overspanningsbeveiliging – Circuitbeschermend stroomontwerp van wereldklasse
– ASUS DRAM-overstroombeveiliging – Voorkomt schade door kortsluiting
– ASUS roestvrij stalen achterkant I/O – 3x corrosiebestendigheid voor meer duurzaamheid
– ASUS ESD Guards – Bescherming tegen elektrostatische ontlading
ASUS exclusieve functies:
– AI-suite 3
– Ai-oplader
– Anti-surge
– Mobo Connect
ASUS Stille thermische oplossing:
– Stijlvol ventilatorloos ontwerp Koellichaamoplossing
– ASUS Fan Xpert 2+
ASUS EZ-zelfbouw:
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
– ASUS UEFI BIOS EZ-modus
– Push-melding
ASUS Q-ontwerp:
– ASUS Q-Slot
– ASUS Q-DIMM
TPM IC aan boord
Mediastreamer
Ondersteuning besturingssysteem
Windows® 10
Windows® 8.1
Windows® 7 *2
Externe I/O-poorten
1 x PS/2 toetsenbord (paars)
1 x PS/2 muis (groen)
1 x DVI-D
1 x D-sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) poort(en)
6 x USB 3.2 Gen 1 (blauw)
2x USB 2.0
3 x audio-aansluiting(en)
Interne I/O-poorten
1 x CPU-ventilatorconnector(s) (1 x 4-pins)
2 x chassisventilatorconnector(s) (2 x 4-pins)
1 x MONO uit-kop *3
2 x USB 3.2 Gen 1 (tot 5 Gbps) connector(s) ondersteuning(en) extra 4 USB 3.2 Gen 1 poort(en)
1 x USB 2.0-connector(s) ondersteuning(en) extra 2 USB 2.0-poort(en)
1 x LPT-kop
2 x COM-poort(en) connector(en)
6 x SATA 6Gb/s-connector(s)
1 x 24-pins EATX-stroomconnector(en)
1 x 8-pins ATX 12V voedingsconnector(s)
1 x audio-aansluiting(en) op het voorpaneel (AAFP)
1 x interne luidsprekeraansluiting(en)
1 x Systeempaneel(en)
1 x chassis-inbraakconnector(s)
1 x DIS ME-jumper
Accessoires
I/O-shield
BIOS
128 Mb Flash-ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0 ACPI 5.0, meertalig BIOS,
ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log, F12 PrintScreen en ASUS DRAM SPD (Serial Presence Detect) geheugeninformatie
Beheerbaarheid
WfM 2.0, DMI 3.0, WOL door PME, PXE
Vormfactor
uATX-vormfactor
9,6 inch x 8,9 inch (24.4 cm x 22.6 cm)
