Beschrijving
Kenmerken: Moederbord | ATX | Socket 1155 | Intel Z68 Chipset | 4x DDR3 | SATA-300 | SATA-600 | PCI | PCI-e 2.0 x16 | PCI-e 3.0 x16 | USB 2.0 | USB 3.0 | eSata | HDMI | DVI-D | VGA
Klik hier voor de ondersteunende CPU’s

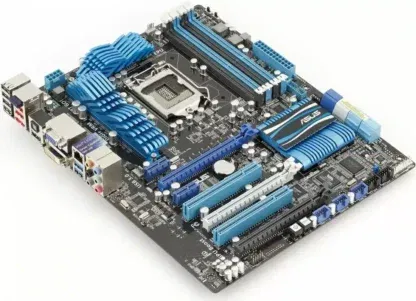

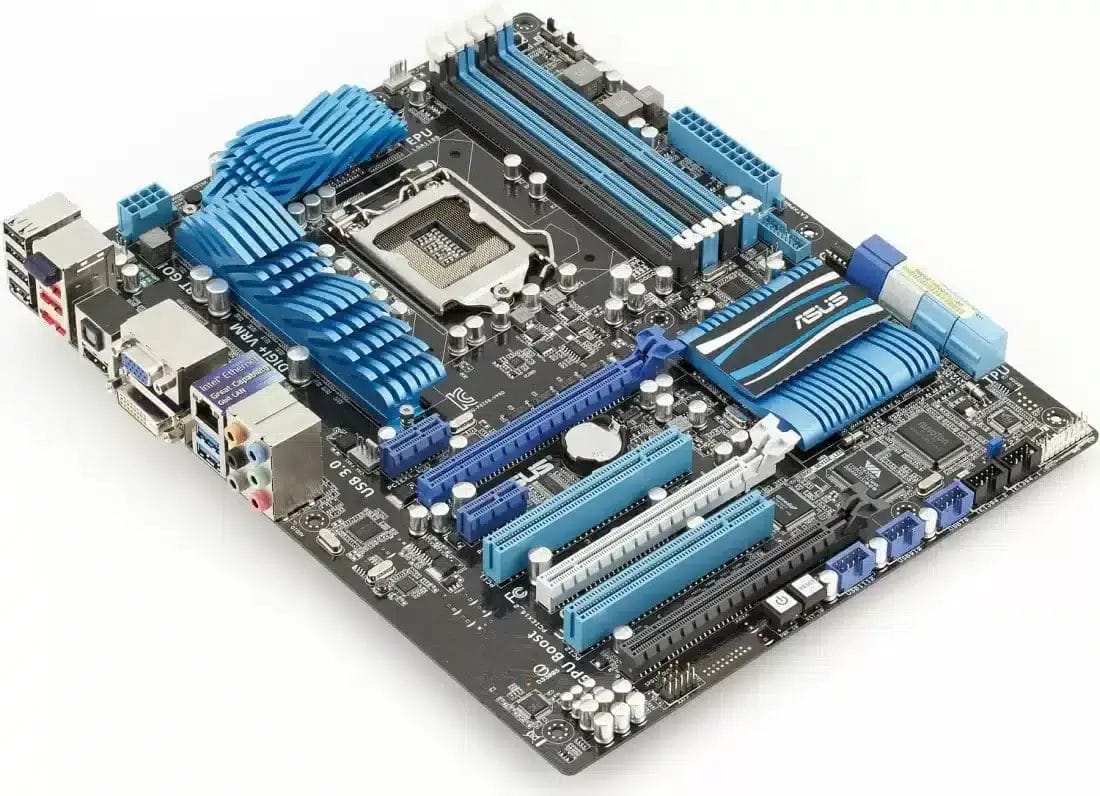

Product:P8Z68-V PRO/GEN3
Socket: Socket 1155
Categorie: moederborden
Merk: ASus
EAN: 0411378263803, 0610839184484, 4719543184486, 5711045728518
Staat: Gebruikt
SKU: 90-MIBFIA-G0EAY00Z, 90-MIBFIA-G0EAY0VZ, P8Z68-V PRO/GEN3
Garantie: 6 maanden
Inhoud pakket:
– Moederbord (P8Z68-V PRO/GEN3)
– I/O-Shield (blikken achterplaatje)
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
CPU
LGA1155-socket voor Intel® 2e generatie Core™ i7 / Core™ i5 /
Core™ i3 / Pentium / Celeron-processors
Ondersteunt 32nm / 22nm CPU
Ondersteunt Intel® Turbo Boost-technologie 2.0*
Chipset
Intel® Z68 Express-chipset
Geheugen
4x DIMM, max. 32 GB, DDR3 2200 (overklokt)* / 2133 (overklokt) /
1866 (overklokt) / 1600 / 1333 / 1066 MHz, niet-ECC, niet-gebufferd geheugen
Dual-channel geheugenarchitectuur
Ondersteunt Intel® Extreme Memory Profile (XMP)
* Vanwege het CPU-gedrag, DDR3 2200/2000/1800 MHz geheugen
module draait op DDR3 2133/1866/1600 MHz frequentie als
standaard.
Uitbreidingssloten
2 x PCI Express 3.0 / 2.0 x16-slots (enkel bij x16 of dubbel bij x8 / x8-modus)
1 x PCI Express 2.0 x16 slot [zwart] (max. in x4-modus, compatibel
met PCIe x1- en x4-apparaten)
2 x PCI Express 2.0 x1-sleuven
2 x PCI-sleuven
* Het PCIe x16_3-slot deelt de bandbreedte met het PCIe x1_1-slot,
PCIe x1_2-slot, USB3_34 en eSATA. De standaard PCIe x16_3
instelling is in x1-modus.
** De werkelijke PCIe-snelheid is afhankelijk van het geïnstalleerde CPU-type.
VGA
Ondersteuning voor meerdere VGA-uitgangen: HDMI-, DVI-D- en RGB-poorten
Ondersteunt HDMI met max. resolutie 1920 x 1200 @60Hz
Ondersteunt DVI met max. resolutie 1920 x 1200 @60Hz
Ondersteunt RGB met max. resolutie 2048 x 1536 @75Hz
Maximaal gedeeld geheugen van 1748 MB
Multi-GPU-ondersteuning
Ondersteunt NVIDIA® Quad-GPU SLI™-technologie
Ondersteunt ATI® Quad-GPU CrossFireX™-technologie
Ondersteunt LucidLogix® VirtuTM-technologie*
* LucidLogix® VirtuTM ondersteunt Windows® 7-besturingssystemen.
Opslag
Intel® Z68 Express-chipset
– 2 x SATA 6.0 Gb/s poorten (grijs)
– 4 x SATA 3.0 Gb/s poorten (blauw)
– Intel® Rapid Storage-technologie ondersteunt RAID 0, 1, 5 en 10
– Ondersteunt Intel® Smart Response-technologie op de 2e generatie
Intel® CoreTM-processorfamilie*
* Intel® Smart Response-technologie ondersteunt Windows® 7/
Vista-besturingssystemen.
Marvell® PCIe SATA 6,0 Gb/s-controller**
– 2 x SATA 6.0 Gb/s poorten (marineblauw)
JMicron® JMB362 SATA-controller**
– 1 x eSATA 3.0 Gb/s-poort
** Deze SATA-poorten zijn alleen voor harde schijven voor gegevens. ATAPI-apparaten
worden niet ondersteund.
LAN
Intel® 82579 Gigabit LAN – Dubbele verbinding tussen de
Geïntegreerde LAN-controller en fysieke laag (PHY)
Bluetooth
Bluetooth v2.1 + EDR
ASUS BT GO!
Audio
Realtek® ALC892 8-kanaals High Definition Audio CODEC
– Absolute Pitch 192khz/24bit True BD Lossless Sound
– BD Audio Layer-inhoudsbeveiliging
– DTS Surround Sensation UltraPC
– Ondersteunt Jack-Detection, Multi-Streaming en
Voorpaneel Jack-Retasking
– Optische S/PDIF Out-poorten aan de achterkant I/O
IEEE 1394
VIA® VT6308P-controller ondersteunt 2 x IEEE 1394a-poorten
(2 kopballen bij midboard)
USB
2 x ASMedia USB 3.0-controllers
– 2 x USB 3.0-poorten op het middenbord voor ondersteuning op het voorpaneel (blauw)
– 2 x USB 3.0-poorten op het achterpaneel (blauw)
Intel® Z68 Express-chipset
– 12 x USB 2.0-poorten (6 poorten op mid-board, 6 poorten op achterpaneel)
Unieke functies van ASUS
ASUS Dual Intelligent Processors 2 met DIGI+ VRM:
ASUS DIGI+ VRM
– Toonaangevend digitaal 16-fasen* voedingsontwerp
– ASUS DIGI+ VRM-hulpprogramma
* 12-fasen voor CPU, 4-fasen voor iGPU
ASUS EPU
– EPU, EPU-schakelaar
ASUS TPU
– Auto Tuning, TurboV, GPU Boost, TPU-schakelaar
ASUS BT GO! (Bluetooth):
– Mapsynchronisatie, BT-overdracht, Shot & Verzenden, BT naar Net,
Muziekspeler, persoonlijke manager
ASUS BT Turbo-afstandsbediening:
– Exclusieve smartphone-interface die iPhone ondersteunt,
Android-, Windows Mobile- en Symbian-systemen
Exclusieve ASUS-functies
– ASUS UEFI BIOS EZ-modus met vriendelijke grafische gebruiker
interface
– Memo OK!
– AI Suite II
– AI-oplader +
– Anti-surge
– Schijfontgrendeling
ASUS stille thermische oplossingen
– ASUS Fanless Design: koellichaamoplossing
– ASUS Fan Xpert
ASUS EZ DIY
– ASUS Q-Shield
– ASUS Q-connector
– ASUS O.C. Tuner
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 2
ASUS Q-Design
ASUS Q-LED (CPU, DRAM, VGA, opstartapparaat-LED)
ASUS Q-Slot
ASUS Q-DIMM
ASUS exclusief
overklokfuncties
Precisie Tweaker 2
– vCore: instelbare CPU-spanning in stappen van 0,005V
– vCCIO: instelbare I/O-spanning in stappen van 0,00625V
– vDRAM-bus: 160-staps geheugenspanningsregeling
– vPCH: 90-staps chipset spanningsregeling
– vCPU_PLL: 160-staps CPU & PLL-spanningsregeling
SFS (traploze frequentieselectie)
– BCLK/PCIE-frequentieafstemming van 80 MHz tot 300 MHz bij
0,1 MHz toename
Overklokbeveiliging
– ASUS C.P.R. (CPU-parameter terugroepen)
I/O-poorten op het achterpaneel
1 x optische S/PDIF-uitgang
1 x Bluetooth-module
1 x eSATA-poort
1 x Intel® LAN (RJ-45)-poort
2 x USB 3.0/2.0-poorten (blauw)
6 x USB 2.0/1.1-poorten
1 x HDMI-poort
1 x DVI-poort
1 x VGA-poort
8-kanaals audio
I/O-poorts
Interne I/O-connectoren
1 x USB 3.0/2.0-connectoren ondersteunen 2 extra USB-poorten (19-pins)
3 x USB 2.0/1.1-connectoren ondersteunen 6 extra USB-poorten
4 x SATA 6,0 Gb/s-connectoren (2 x grijs, 2 x marineblauw)
4 x SATA 3.0 Gb/s-connectoren (blauw)
2 x CPU-ventilatorconnector (4-pins)
2 x chassisventilatorconnectoren (1 x 4-pins, 1 x 3-pins)
2 x Power Fan-connector (3-pins)
2 x IEEE1394a-connector
1 x audio-aansluiting op het voorpaneel
1 x S/PDIF Out-header
1 x 24-pins EATX-voedingsconnector
1 x 8-pins EATX 12V-voedingsconnector
1 x systeempaneel (Q-connector)
1 x MemOK! knop
1 x EPU-schakelaar
1 x TPU-schakelaar
BIOS-functies
64 Mb Flash-ROM, UEFI AMI BIOS, PnP, DMI 2.0, WfM 2.0,
SM BIOS 2.5, ACPI 2.0a, meertalig BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3,
F12 PrintScreen-functie
Beheerbaarheid
WfM 2.0, DMI 2.0, WOL door PME, WOR door PME, PXE
Vormfactor
ATX-vormfactor: 12 inch x 9,6 inch (30,5 cm x 24,4 cm)
