Beschrijving

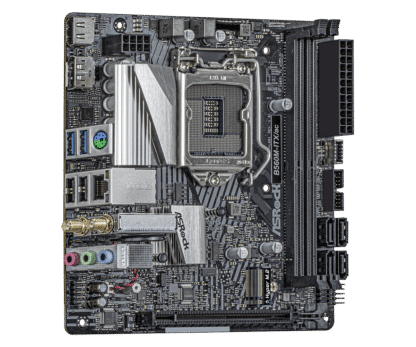

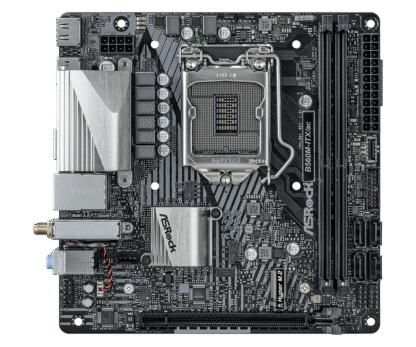

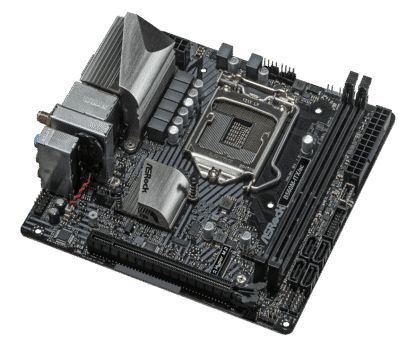

Het ASRock B560M-ITX/ac Moederbord is een Mini-TX moederbord gebasseerd op de Intel B560 chipset en ondersteund de 10e en 11e generatie processoren (Comet Lake, Tiger lake, Rocket Lake), het moederbord is voorzien van dual-channel DDR4 geheugensloten met een maximale capaciteit van 64GB Ram,
Het ASRock B560M-ITX/ac moederbord beschikt over één PCI Express 4.0 x16, één PCI Express 3.0 x1 en één M2 slot en is voorzien van een Intel 802.11ac Wifi module met Bluetooth 4.2, verder beschikt het ASRock B560M-ITX/ac LGA1200 moederbord beschikt ook over een tuim aantal aansluitingen zoals HDMI, Displayport 1.4, USB 3.2 Gen1 en USB 2.0 Poorten
ASRock B560M-ITX/ac
Type: Moederbord
Socket: LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie: 6 maanden
EAN: 4710483933912
Fabrikantcode: 90-MXBEZ0-A0UAYZ, B560M-ITX/ac
Drivers voor de ASRock B560M-ITX/ac
Processoren die door worden ondersteund door de ASRock B560M-ITX/ac

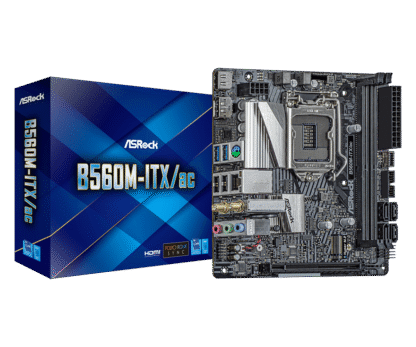

Pakketinhoud
- Asrock ASRock B560M-ITX/ac moederbord
- IO-Shield
- 2 antennes
- handleiding, driver-cd of kabels
Specificaties
Unieke Kenmerken
Unique Feature
“`html
ASRock Super Alloy
- Premium 60A Power Choke
- 50A Dr.MOS
- Sapphire Black PCB
- High Density Glass Fabric PCB
Intel® 802.11ac WiFi
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock Full Spike Protection (voor alle USB, Audio, LAN Poorten)
ASRock Live Update & APP Shop
CPU
- Ondersteunt 10e Gen Intel® Core™ Processoren en 11e Gen Intel® Core™ Processoren (LGA1200)
- Digi Power ontwerp
- 6 Power Phase ontwerp
- Ondersteunt Intel® Turbo Boost Max 3.0 Technologie
Chipset
- Intel® B560
Geheugen
- Dual Channel DDR4 Geheugen Technologie
- 2 x DDR4 DIMM Slots
- 11e Gen Intel® Core™ Processoren ondersteunen DDR4 non-ECC, ongebufferd geheugen tot 4600+(OC)*
- 10e Gen Intel® Core™ Processoren ondersteunen DDR4 non-ECC, ongebufferd geheugen tot 4400+(OC)*
- Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
- Max. capaciteit van systeemgeheugen: 64GB**
- Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
*11e Gen Intel® Core™ (i9/i7/i5) ondersteunen DDR4 3200 native; Core™ (i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
10e Gen Intel® Core™ (i9/i7) ondersteunen DDR4 2933 native; Core™ (i5/i3), Pentium® en Celeron® ondersteunen DDR4 2666 native.
**Vanwege de beperkingen van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB voor reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
- 128Mb AMI UEFI Legal BIOS met meertalige GUI ondersteuning
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Ondersteuning
- CPU, CPU GT, VCCSA, DRAM, VPPM, VCCIN AUX, VCCIO, VCCST Voltage Multi-aanpassing
Graphics
- 11e Gen Intel® Core™ Processoren ondersteunen Intel® Xe Graphics Architecture (Gen 12). 10e Gen Intel® Core™ Processoren ondersteunen Gen 9 Graphics
- Dubbele grafische output: ondersteuning voor HDMI en DisplayPort 1.4 poorten door onafhankelijke display controllers
- Ondersteunt HDMI 2.0 met max. resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e Gen Intel® Core™ Processoren
- Ondersteunt HDMI 1.4 met max. resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e Gen Intel® Core™ Processoren
- Ondersteunt DisplayPort 1.4 met max. resolutie tot 4K x 2K (4096×2304) @ 60Hz
- Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 Poort (HDMI monitor is vereist)
- Ondersteunt HDCP 2.2 met DisplayPort en HDMI Poorten (HDCP 2.3 klaar met 11e Gen Intel® Core™ Processoren)
*Intel® UHD Graphics Built-in Visuals en de VGA outputs kunnen alleen worden ondersteund met processors die geïntegreerde GPU hebben. Grafische specificaties kunnen variëren tussen CPU-types.
Audio
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Ondersteunt Surge Protection
LAN
- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Ondersteunt Wake-On-LAN
- Ondersteunt Lightning/ESD Protection
- Ondersteunt Energy Efficient Ethernet 802.3az
- Ondersteunt PXE
Wireless LAN
- Intel® 802.11ac WiFi Module
- Ondersteunt IEEE 802.11a/b/g/n/ac
- Ondersteunt Dual-Band (2.4/5 GHz)
- Ondersteunt hogesnelheid draadloze verbindingen tot 433Mbps
- Ondersteunt Bluetooth 4.2 / 3.0 + High speed klasse II
Uitbereidingssleuven
11e Gen Intel® Core™ Processoren
- 1 x PCI Express 4.0 x16 Slot*
10e Gen Intel® Core™ Processoren
- 1 x PCI Express 3.0 x16 Slot*
- 1 x Verticale M.2 Socket (Key E) met de bijgeleverde WiFi-802.11ac PCIe WiFi module (op het achterste I/O)
*Ondersteunt NVMe SSD als opstartschijven
Opslag
- 4 x SATA3 6.0 Gb/s Connectors, ondersteunen NCQ, AHCI en Hot Plug*
- 1 x Hyper M.2 Socket (M2_1), ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s module en M.2 PCI Express module tot Gen4 x4 (64 Gb/s) (met 11e Gen Intel® Core™ Processoren) of Gen3 x4 (32 Gb/s) (met 10e Gen Intel® Core™ Processoren)**
*Als M2_1 is bezet door een SATA-type M.2 apparaat, wordt SATA3_0 uitgeschakeld.
**Ondersteunt NVMe SSD als opstartschijven. Ondersteunt ASRock U.2 Kit
Connector
- 1 x Chassis Intrusion Header
- 1 x Addressable LED Header*
- 1 x CPU Fan Connector (4-pin)**
- 1 x Chassis Fan Connector (4-pin)***
- 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 1 x USB 2.0 Header (Ondersteunt 2 USB 2.0 poorten) (Ondersteunt ESD Protection)
- 1 x USB 3.2 Gen1 Header (Ondersteunt 2 USB 3.2 Gen1 poorten) (Ondersteunt ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen1 Header (Ondersteunt ESD Protection)
*Ondersteunt in totaal tot 5V/3A, 15W LED Strip.
**De CPU Fan Connector ondersteunt de CPU-ventilator met een maximum van 1A (12W) ventilatorvermogen.
***De Chassis Fan Connector ondersteunt de chassisventilator met een maximum van 1A (12W) ventilatorvermogen.
****De Chassis/Water Pump Fan ondersteunt de waterkoelventilator met een maximum van 2A (24W) ventilatorvermogen. CHA_FAN1/WP kan
automatisch detecteren of een 3-pin of 4-pin ventilator in gebruik is.

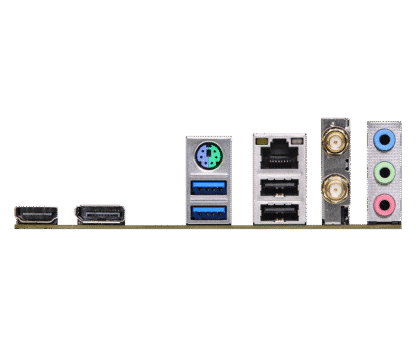

Rear Panel I/O
- 2 x Antenne Poorten
- 1 x PS/2 Muis/Toetsenbord Poort
- 1 x HDMI Poort
- 1 x DisplayPort 1.4
- 2 x USB 3.2 Gen1 Poorten (Ondersteunt ESD Protection)
- 2 x USB 2.0 Poorten (Ondersteunt ESD Protection)
- 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
- ASRock Moederbord Utility (A-Tuning)
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash
*Deze hulpmiddelen kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
- I/O Shield
- 2 x Antennes
Hardware Monitor
- Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans
- Quiet Fan (Auto aanpassing van chassisventilatorsnelheid op basis van CPU temperatuur): CPU, Chassis, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis/Water Pump Fans
- CASE OPEN detectie
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCCSA
Form Factor
- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- Solid Capacitor ontwerp
OS
- Microsoft Windows® 10 64-bit / 11 64-bit
Certificeringen
- FCC, CE
- ErP/EuP klaar (ErP/EuP ready power supply is vereist)
